直流发电机的工作原理及结构电机的可逆运行原理两个定理与两个定则1、电磁感应定理在磁场中运动的导体将会感应电势,若磁场、导体和导体的运动方向三者互相垂直,则作用导体中感应的电势大小为: e = B- l • v符号物理量单位B磁场的磁感应强度Wb/m2 v导体运动速度米/秒I导体有效长度me感应电势V电势的方向用右手定则2.电磁力定律载流导体在磁场中将会受到力的作用,若磁场与载流导体互相垂直(见下图),作用在导体上的电磁力大小为: f = B • I • i单位符号物理量Ai导体中的电流mI导体有效长度Nf电磁力力的方向用左手定则(一)直流发电机的工作原理1.直流发电机的原理模型图1 1 B 直猱友电机工作炽理2•发电机工作原理團直猱我电机工作原建a、直流电势产生用电动机拖动电枢使之逆时针方向恒速转动,线圈边a b和c d分别切割不同极性磁极下的磁力线,感应产生电动势直流发电机的工作原理就是把电枢线圈中感应产生的交变电动势,靠换向器配合电刷的换向作用,使之从电刷端引出时变为直流电动势因为电刷A通过换向片所引出的电动势始终是切割N极磁力线的线圈边中的电动势。
所以电刷A始终有正极性,同样道理,电刷B始终有负极性。
所以电刷端能引出方向不变但大小变化的脉动电动势b、结论线圈内的感应电动势是一种交变电动势,而在电刷AB端的电动势却是直流电动势。
直流发电机[浏览次数:约145次]*直流发电机是一种把机械能转换为直流电输岀的电机,流电动机具有良好的起动性能和调速性能,因此广泛应用于要求调速平滑,调速范围广等对调速要求较高的电气传动系统中,如电力机车、无轨电车、轧钢机起重设备等。
目录*直流发电机的结构*直流发电机的部件功能・直流发电机的工作原理*直流发电机的额定值直流发电机的结构直流电机I區I的结构可分为静止和转动两部分,静止部分称为定子,旋转部分称为转子(也称电枢)图1与图2分别为直流电机的纵剖面示意图和横剖面示意图。
直流电动机的分类直流电动机是一种常见的电动机类型,根据其不同的特性和用途,可以进行多种分类。
本文将从不同的角度对直流电动机进行分类介绍,以帮助读者更好地了解和理解直流电动机的特点和应用。
一、按照励磁方式分类1. 永磁直流电动机:永磁直流电动机是利用永磁材料产生磁场,用于产生转矩的一种直流电动机。
永磁直流电动机具有结构简单、体积小、效率高等优点,广泛应用于家用电器、机械设备等领域。
2. 电磁励磁直流电动机:电磁励磁直流电动机是通过外部电源提供电流,产生磁场,用于产生转矩的一种直流电动机。
电磁励磁直流电动机可根据不同的励磁方式进一步分为串激直流电动机、并激直流电动机和复合励磁直流电动机等。
二、按照转子结构分类1. 锚定转子直流电动机:锚定转子直流电动机是指转子上的绕组通过集电环与外部电源相连接的一种直流电动机。
锚定转子直流电动机具有结构简单、启动扭矩大等特点,广泛应用于起动和变速控制等场合。
2. 无刷直流电动机:无刷直流电动机是指转子上的绕组通过电子换向器与外部电源相连接的一种直流电动机。
无刷直流电动机不需要使用集电环和刷子,具有无摩擦、无火花、寿命长等优点,被广泛应用于航空航天、机器人等高精度领域。
三、按照工作原理分类1. 制动型直流电动机:制动型直流电动机又称为发电制动电动机,是指在发电状态下产生电能,用于制动负载的一种直流电动机。
制动型直流电动机通常用于电动车辆、电梯等需要制动的场合。
2. 发电型直流电动机:发电型直流电动机是指在机械转动的过程中产生电能的一种直流电动机。
发电型直流电动机通常用于风力发电、水力发电等领域。
四、按照用途分类1. 直流电机:直流电机是指用于将电能转换为机械能的一种电动机,广泛应用于各种机械设备和家用电器中。
2. 直流发电机:直流发电机是指将机械能转换为电能的一种电动机,常用于独立发电系统和特殊的工业用途。
以上是对直流电动机的分类介绍,希望能够帮助读者更好地理解直流电动机的不同类型和应用场景。

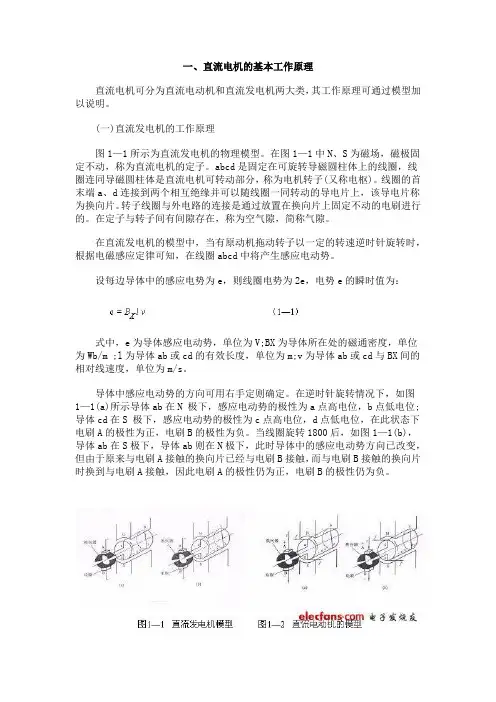

一、直流电机的基本工作原理直流电机可分为直流电动机和直流发电机两大类,其工作原理可通过模型加以说明。
(一)直流发电机的工作原理图1—1所示为直流发电机的物理模型。
在图1—1中N、S为磁场,磁极固定不动,称为直流电机的定子。
abcd是固定在可旋转导磁圆柱体上的线圈,线圈连同导磁圆柱体是直流电机可转动部分,称为电机转子(又称电枢)。
线圈的首末端a、d连接到两个相互绝缘并可以随线圈一同转动的导电片上,该导电片称为换向片。
转子线圈与外电路的连接是通过放置在换向片上固定不动的电刷进行的。
在定子与转子间有间隙存在,称为空气隙,简称气隙。
在直流发电机的模型中,当有原动机拖动转子以一定的转速逆时针旋转时,根据电磁感应定律可知,在线圈abcd中将产生感应电动势。
设每边导体中的感应电势为e,则线圈电势为2e,电势e的瞬时值为:式中,e为导体感应电动势,单位为V;BX为导体所在处的磁通密度,单位为Wb/m ;l为导体ab或cd的有效长度,单位为m;v为导体ab或cd与BX间的相对线速度,单位为m/s。
导体中感应电动势的方向可用右手定则确定。
在逆时针旋转情况下,如图1—1(a)所示导体ab在N 极下,感应电动势的极性为a点高电位,b点低电位;导体cd在S 极下,感应电动势的极性为c点高电位,d点低电位,在此状态下电刷A的极性为正,电刷B的极性为负。
当线圈旋转1800后,如图1—1(b),导体ab在S极下,导体ab则在N极下,此时导体中的感应电动势方向已改变,但由于原来与电刷A接触的换向片已经与电刷B接触,而与电刷B接触的换向片时换到与电刷A接触,因此电刷A的极性仍为正,电刷B的极性仍为负。
从图1—1中可以看出,和电刷A接触的导体总是位于N极下,和电刷B接触的导体总是位于S极下,因此电刷A的极性总为正,而电刷B的极性总为负,在电刷两端可获得直流电动势。
实际直流发电机的电枢是根据实际应用情况需要有多个线圈。
线圈分布于电枢铁心表面的不同位置上,并按照一定的规定连接起来,构成电机的电枢绕组。
第一章直流电机直流电机是一种通过磁场的耦合作用实现机械能与直流电能相互转换的旋转式机械,包括直流发电机和直流电动机。
将机械能转换为电能的是直流发电机,将电能转换为机械能的是直流电动机。
与交流电机相比,直流电机结构复杂,成本高,运行维护较困难。
但直流电动机调速性能好,启动转矩大,过载能力强,在启动和调速要求较高的场合,仍获得广泛应用。
作为直流电源的直流发电机虽已逐步被晶闸管整流装置所取代,但在电镀、电解行业中仍被继续使用。
第一节直流电机的基本原理与基本结构直流电机是根据导体切割磁感线产生感应电动势和载流导体在磁场中受到电磁力的作用这两条基本原理制造的。
因此,从结构上看,任何电机都包括磁路和电路两部分;从原理上讲,任何电机都体现了电和磁的相互作用。
一、直流电机的工作原理(一)直流发电机工作原理图 1-1 所示两极直流发电机模型,可说明直流发电机的基本工作原理。
图中,N 、S 是一对固定不动的磁极。
磁极可以由永久磁铁制成,但通常是在磁极铁心上绕制励磁绕组,在励磁绕组中通入直流电流,即可产生N 、S 极。
在N 、S 磁极之间装有由铁磁性物质构成的圆柱体,在圆柱体外表面的槽中嵌放了线圈abcd ,整个圆柱体可在磁极内部旋转。
整个转动部分称为转子或电枢。
电枢线圈abcd 的两端分别与固定在轴上相互绝缘的两个半圆铜环相连接,这两个半圆铜环称为换向片,即构成了简单的换向器。
换向器通过静止不动的电刷 A 和 B ,将电枢线圈与外电路接通。
电枢由原动机拖动,以恒定转速按逆时针方向旋转,转速为n (r/min )。
若导体的有效长度为 l ,线速度为v ,导体所在位置的磁感应强度为B ,根据电磁感应定律,则每根导体的感应电动势为e Blv =,其方向可用右手定则确定。
当线圈有效边ab 和cd 切割磁感线时,便在其中产生感应电动势。
如图1-1所示瞬间,导体ab 中的电动势方向由b 指向a ,导体cd 中的电动势则由d 指向 c ,从整个线圈来看,电动势的方向为d 指向a ,故外电路中的电流自换向片1流至电刷A ,经过负载,流至电刷B 和换向片2,进入线圈。
作动力用:直流电动机将直流电能转化为机械能直流测速发电机将机械信号转换为电信信号传递-直流伺服电动机将控制电信号转换为机械信号1-1 直流电机工作原理一、原理图(物理模型图)磁极对N、S不动, 线圈(绕组)abcd 旋转, 换向片1、2旋转, 电刷及出线A、B不动二、直流发电机原理(机械能--->直流电能)( Principles of DC Generator)1.原动机拖动电枢以转速n(r/min)旋转;2.电机内部有磁场存在;或定子(不动部件)上的励磁绕组通过直流电流(称为励磁电流I f)时产生恒定磁场(励磁磁场,主磁场) (magnetic field, field pole)3.电枢线圈的导体中将产生感应电势 e = B l v ,但导体电势为交流电,而经过换向器与电刷的作用可以引出直流电势E AB,以便输出直流电能。
(看原理图1,看原理图2)(commutator and brush)1.问题1-1:直流电机电枢单个导体中感应电势的性质?2.问题1-2:直流电机通过电刷引出的感应电势的性质?3.看直流发电机原理动画4.问题1-3:直流发电机如何得到幅值较为恒定的直流电势?5.为了得到稳定的直流电势,直流电机的电枢圆周上一般有多个线圈分布在不同的位置,并通过多个换向片联接成电枢绕组。
以前曾使用环形绕组.6.问题1-4:环形绕组的缺点是什么?三. 直流电动机的原理 ( Principies of DC Motor)1.将直流电源通过电刷和换向器接入电枢绕组,使电枢导体有电流i a通过。
2.电机内部有磁场存在。
3.载流的转子(即电枢)导体将受到电磁力 f 的作用 f = B l i a(左手定则)4.所有导体产生的电磁力作用于转子可产生电磁转矩,以便拖动机械负载以n(r/min)旋转。
5.结论:直流电机的可逆性原理:同一台电机,结构上不作任何改变,可以作发电机运行,也可以作电动机运行。
直流发电机直流电动机的工作原理和结构直流电机工作原理和结构一、直流电机工作原理* 直流发电机的工作原理* 直流电动机的工作原理* 电机的可逆运行原理两个定理与两个定则1、电磁感应定理在磁场中运动的导体将会感应电势,若磁场、导体和导体的运动方向三者互相垂直,则作用导体中感应的电势大小为: e = B·l·v符号物理量单位B磁场的磁感应强度 Wb/m2v导体运动速度米/秒l导体有效长度me感应电势V电势的方向用右手定则 2.电磁力定律载流导体在磁场中将会受到力的作用,若磁场与载流导体互相垂直 (见下图),作用在导体上的电磁力大小为:f = B·l·i符号物理量单位i导体中的电流Al导体有效长度mf电磁力N力的方向用左手定则(一)直流发电机的工作原理直流发电机的原理模型1.2.发电机工作原理 a、直流电势产生用电动机拖动电枢使之逆时针方向恒分别切割不同极性磁极下的磁力线,感应产生电动d c 和b a 速转动,线圈边.势直流发电机的工作原理就是把电枢线圈中感应产生的交变电动势,靠换向器配合电刷的换向作用,使之从电刷端引出时变为直流电动势因为电刷 A 通过换向片所引出的电动势始终是切割N 极磁力线的线圈边中的电动势。
所以电刷 A始终有正极性,同样道理,电刷 B 始终有负极性。
所以电刷端能引出方向不变但大小变化的脉动电动势 b、结论线圈内的感应电动势是一种交变电动势,而在电刷 A B 端的电动势却是直流电动势。
(二)直流电动机的工作原理 1.直流电动机的原理模型(图1.1.5)直流电动机的工作原理要使电枢受到一个方向不变的电磁转矩,关键在于:当线圈边在不同极性的磁极下,如何将流过线圈中的电流方向及时地加以变换,即进行所谓“换向”。
为此必须增添一个叫做换向器的装置,换向器配合电刷可保证每个极下线圈边中电流始终是一个方向,就可以使电动机能连续的旋转,这就是直流电动机的工作原理(三)电机的可逆运行原理从上述基本电磁情况来看:一台直流电机原则上既可以作为电动机运行,也可以作为发电机运行,这种原理在电机理论中称为可逆原理二、直流电机的结构旋转电机结构形式 , 必须有满足电磁和机械两方面要求的结构.旋转电机必须具备静止和转动两大部分1.直流电机静止部分称作定子作用 -- 产生磁场由主磁极、换向极、机座和电刷装置等组成2.直流电机转动部分称作转子(通常称作电枢)作用 -- 产生电磁转矩和感应电动势由电枢铁心和电枢绕组、换向器、轴和风扇等组成直流电机电枢照片(一) 直流电机的静止部分1.主磁极是一种电磁铁,用 1-1.5 毫米厚的钢板冲片叠压紧固而成的铁心2.换向极(又称附加极或间极)作用 -- 改善换向换向极装在两主磁极之间,也是由铁心和绕组构成铁心一般用整块钢或钢板加工而成;换向极绕组与电枢绕组串联.图1.1.11 主磁极和换向极示意图3.机座机座通常由铸铁或厚铁板焊成,有两个作用:固定主磁极、换向极和端盖;作为磁路的一部分。
直流发电机和直流电动机的基本工作原理
直流发电机和直流电动机的基本工作原理如下:
直流发电机的基本工作原理是利用截断磁力线的方式发电。
在直流发电机中,通过一个旋转的励磁铁和一个静止的绕组产生磁场。
当励磁铁旋转时,磁场也会随之旋转。
然后在这个磁场中放置一个由导体组成的转子,转子会被磁场所感应,导致电流在导体中流动。
这个流动的电流会被导出,形成电机输出的直流电。
直流电动机的基本工作原理是利用电荷在磁场中受力转动的方法来产生转矩。
在直流电动机中,有一个定子和一个转子。
定子上有一组固定的绕组,而转子上有一组连接到电源的导线。
当电流通过定子绕组时,会产生一个恒定的磁场。
这个磁场会与转子上的导线相互作用,导致导线受力并开始旋转。
这样就产生了转子上的转矩,从而驱动机器或设备进行工作。
