[关键词]优化布置统一规划因地制宜TM A 1009-914X（2014）31-0329-01一、厂区总平面布置的主要原则1.厂区总平面布置设计，是在确定的厂址和总体规划的基础上，根据电厂生产工艺流程的要求结合当地自然条件和工程特点进行的，在满足防火、安全、卫生、检修和环境保护等主要方面规定的条件下，因地制宜地综合各种因素，统筹安排全厂建、构筑物的位置，为电厂的安全生产、方便管理控制工程造价，节约集约用地创造条件，进一步落实和完善总体规划的基础上提出厂区总平面布置方案。

2.厂区总平面布置应按规划容量和本期建设规模，统一规划，分期建设。

3.主厂房和烟囱、冷却塔、封闭式园形煤场等荷重较大的主要建构筑物，宜布置在地层均匀、地基承载力较高的区域。

4.厂区内各建（构）筑物在生产过程中的火灾危险性及其最低耐火等级，防火间距应符合《火力发电厂总图运输设计技术规程》、《大中型火力发电厂设计规范》及《建筑设计防火规范》等有关规程规定。

5.厂区总平面布置应考虑主厂房、自然通风冷却塔、直接空冷器等声源对厂界外噪声敏感设施的影响。

6.当发电厂机组总容量大于1200MW时，消防车配置不少于2辆，600MW∽1200MW时为2辆，小于600MW时为一辆。

发电厂原则上不单独设置消防站，但应满足消防车5分钟能到达火灾现场的要求，可利用城镇或企业消防设施，也可将消防站费用交由当地消防部门统一使用。

当厂区需设消防车库时，应单独布置，并应按消防站规定设置练习场地。

电厂主要建筑简介1、主厂房布置本期主厂房按二机二炉燃煤机组进行设计，装机容量2×135MW，主厂房布置为汽机房—除氧煤仓间—锅炉房，汽机房跨度为33.20m，除氧煤仓间跨度为13.50m，纵向柱距为8.00m，汽机房纵向长度81.20m，除氧煤仓间纵向长度93.20m。

汽机房运转层标高9.00m，两台机组横向岛式布置，屋架下弦最低标高为21.10m，单坡屋面，吊车梁轨顶标高18.50m，设75/20t桥式吊车一台，司机室设于B列柱侧。

汽机房±0.00m层设检修场地。

除氧煤仓间共分四层：±0.00m层布置磨煤机及380V配电间，9.00m层为运转层，布置集控室、工程师室、交接班室、工具间，16.50m层为除氧器层，28.20～28.50m 层为输煤皮带层，输煤栈桥入口在扩建端11～12轴之间。

锅炉房9.00m以下为室内布置，9米以上露天。

两台锅炉之间设一部客货两用电梯。

电梯井架钢结构，周围封闭采用彩色压型钢板，顶部机房采用彩色保温压型钢板。

两锅炉之间布置厂用配电楼，共四层。

一层为±0.00m，布置6kV配电室，二层为4.50m，为电缆夹层，三层为9.00m，为电子设备间和继电器室，四层为13.20m，为空调机房。

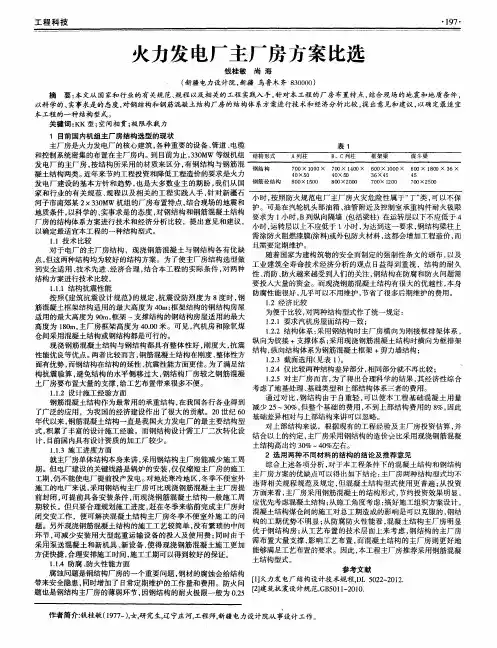

2、主厂房结构形式：主厂房采用现浇钢筋混凝土框排架结构及混凝土楼板结构。

在7轴线处设抗震缝，缝宽210mm。

汽机房屋盖采用单坡梯形钢屋架、钢支撑体系，屋面板采用保温压型钢板，吊车梁采用预制钢筋混凝土T型截面梁，原煤斗为圆形钢煤斗，内衬微晶玻璃；粉煤斗为钢筋混凝土结构。

汽机房屋面及竖向8.00m以上封闭均采用保温压型钢板封闭，3、烟囱：两炉共用一座高度180m、出口内径5.5m的钢筋混凝土烟囱，筒壁内衬采用耐酸胶泥砌耐火砖，混凝土内壁刷防腐涂料。

4、3000m2冷却塔塔高：85m。

进风口：标高5.80m，半径31.476m，壁厚0.50m。

喉部：标高68.00m，半径17.90m，壁厚0.14m。

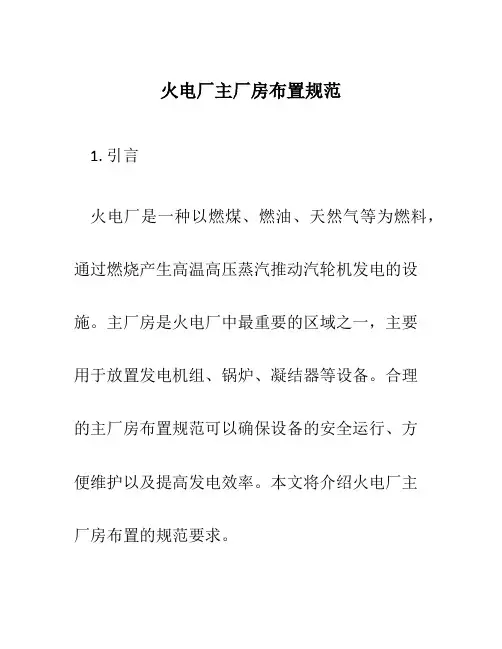

火电厂主厂房布置规范1. 引言火电厂是一种以燃煤、燃油、天然气等为燃料，通过燃烧产生高温高压蒸汽推动汽轮机发电的设施。

主厂房是火电厂中最重要的区域之一，主要用于放置发电机组、锅炉、凝结器等设备。

合理的主厂房布置规范可以确保设备的安全运行、方便维护以及提高发电效率。

本文将介绍火电厂主厂房布置的规范要求。

2. 主厂房布置的基本原则火电厂主厂房的布置应遵循以下几个基本原则：2.1 安全第一火电厂是一种复杂的工业设施，安全问题必须放在首位。

主厂房的布置应考虑防火、防爆、通风、排烟等安全因素，确保设备的安全运行，减少意外事件的发生。

2.2 功能合理主厂房的布置应尽可能合理，使设备之间的距离和相互之间的关系有机结合。

各个功能区域之间的布置应满足生产操作的需要，提高生产效率。

2.3 维护便捷主厂房的布置应考虑设备的维护和检修，通道和空间的设计应合理，确保维修人员可以方便地进入各个设备，进行设备的日常维护和检修工作。

2.4 省能节能主厂房的布置应考虑节能降耗的要求，合理利用自然资源，优化设备的布置，减少能源的浪费，提高发电效率。

3. 主厂房布置的具体要求根据上述基本原则，火电厂主厂房的布置需要满足以下具体要求：3.1 设备的安全间距设备之间的安全间距是确保设备安全运行的重要因素。

不同设备之间的安全间距应符合规范要求，不得低于国家相关标准的要求。

3.2 排烟通风系统主厂房应配备完善的排烟通风系统，确保主厂房内空气流通，并及时排除产生的烟雾和有害气体，具备良好的工作环境。

3.3 设备进出通道主厂房应设置合理的设备进出通道，便于设备的运输、安装和调试。

通道应宽敞、平整，避免阻碍设备的正常运行。

3.4 维护空间的设计为方便设备的维护和检修，主厂房应合理设计维护空间。

维护空间应考虑设备的维修需要，满足工作人员进入和操作设备的要求。

3.5 能源利用和环保主厂房布置应考虑节能降耗和环保要求。

尽可能利用自然资源，优化设备布置，采用节能环保的设备，并且合理设计供暖、通风、供水等系统。

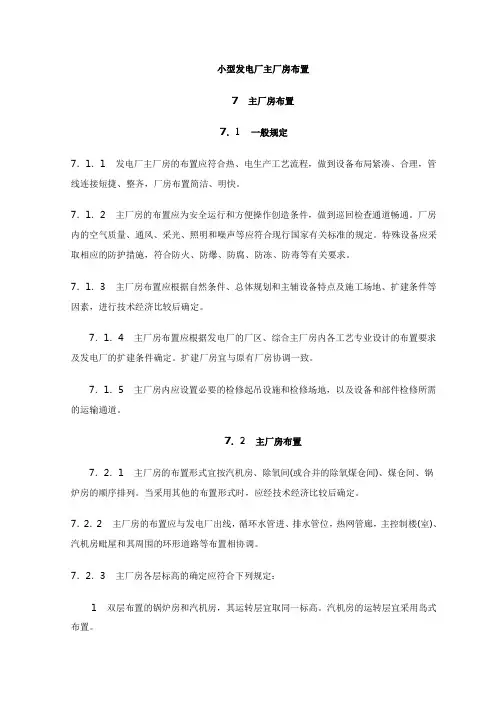

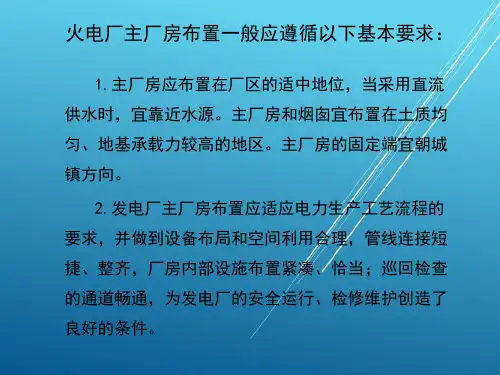

小型发电厂主厂房布置7主厂房布置7．1一般规定7．1．1发电厂主厂房的布置应符合热、电生产工艺流程，做到设备布局紧凑、合理，管线连接短捷、整齐，厂房布置简洁、明快。

7．1．2主厂房的布置应为安全运行和方便操作创造条件，做到巡回检查通道畅通。

厂房内的空气质量、通风、采光、照明和噪声等应符合现行国家有关标准的规定。

特殊设备应采取相应的防护措施，符合防火、防爆、防腐、防冻、防毒等有关要求。

7．1．3主厂房布置应根据自然条件、总体规划和主辅设备特点及施工场地、扩建条件等因素，进行技术经济比较后确定。

7．1．4主厂房布置应根据发电厂的厂区、综合主厂房内各工艺专业设计的布置要求及发电厂的扩建条件确定。

扩建厂房宜与原有厂房协调一致。

7．1．5主厂房内应设置必要的检修起吊设施和检修场地，以及设备和部件检修所需的运输通道。

7．2主厂房布置7．2．1主厂房的布置形式宜按汽机房、除氧间(或合并的除氧煤仓间)、煤仓间、锅炉房的顺序排列。

当采用其他的布置形式时，应经技术经济比较后确定。

7．2．2主厂房的布置应与发电厂出线，循环水管进、排水管位，热网管廊，主控制楼(室)、汽机房毗屋和其周围的环形道路等布置相协调。

7．2．3主厂房各层标高的确定应符合下列规定：1双层布置的锅炉房和汽机房，其运转层宜取同一标高。

汽机房的运转层宜采用岛式布置。

2除氧器层的标高应保证在汽轮机各种运行工况下，给水泵或其前置泵进口不发生汽化。

当气候、布置条件合适、除氧间不与煤仓间合并时，除氧器和给水箱宜采用露天布置。

3煤仓间给煤机层的标高应符合下列规定：1)循环流化床锅炉给煤机层的标高应考虑锅炉给煤口标高(包括播煤装置)、所需给煤机级数、给煤距离和给煤机出口阀门布置所需的空间等。

2)煤粉锅炉给煤机层的标高应由磨煤机(风扇磨煤机除外)、送粉管道及其检修起吊装置等所需的空间决定。

在有条件时，该层标高宜与锅炉运转层标高一致。

风扇磨煤机的给煤机层标高应考虑干燥段的布置。
