火电厂主厂房布置规范

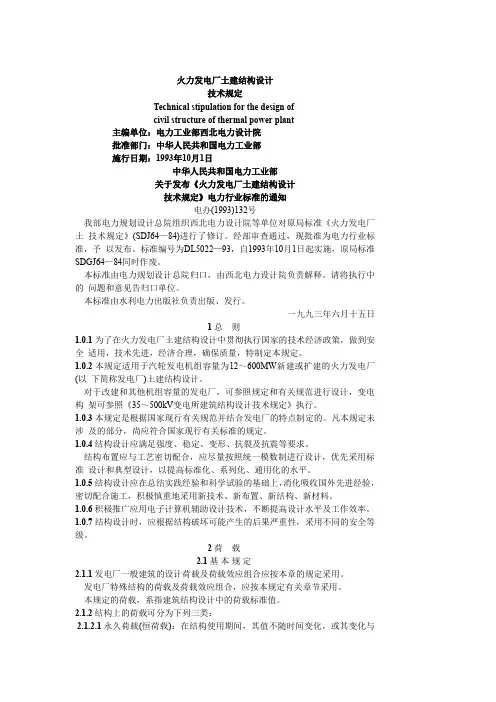

火力发电厂土建结构设计技术规定Technical stipulation for the design ofcivil structure of thermal power plant主编单位：电力工业部西北电力设计院批准部门：中华人民共和国电力工业部施行日期：1993年10月1日中华人民共和国电力工业部关于发布《火力发电厂土建结构设计技术规定》电力行业标准的通知电办(1993)132号我部电力规划设计总院组织西北电力设计院等单位对原局标准《火力发电厂土技术规定》(SDJ64—84)进行了修订。

经部审查通过，现批准为电力行业标准，予以发布。

标准编号为DL5022—93，自1993年10月1日起实施，原局标准SDGJ64—84同时作废。

本标准由电力规划设计总院归口，由西北电力设计院负责解释。

请将执行中的问题和意见告归口单位。

本标准由水利电力出版社负责出版、发行。

一九九三年六月十五日1 总则1.0.1 为了在火力发电厂土建结构设计中贯彻执行国家的技术经济政策，做到安全适用，技术先进，经济合理，确保质量，特制定本规定。

1.0.2 本规定适用于汽轮发电机组容量为12～600MW新建或扩建的火力发电厂(以下简称发电厂)土建结构设计。

对于改建和其他机组容量的发电厂，可参照规定和有关规范进行设计，变电构架可参照《35～500kV变电所建筑结构设计技术规定》执行。

1.0.3 本规定是根据国家现行有关规范并结合发电厂的特点制定的。

凡本规定未涉及的部分，尚应符合国家现行有关标准的规定。

1.0.4 结构设计应满足强度、稳定、变形、抗裂及抗震等要求。

结构布置应与工艺密切配合，应尽量按照统一模数制进行设计，优先采用标准设计和典型设计，以提高标准化、系列化、通用化的水平。

1.0.5 结构设计应在总结实践经验和科学试验的基础上，消化吸收国外先进经验，密切配合施工，积极慎重地采用新技术、新布置、新结构、新材料。

1.0.6 积极推广应用电子计算机辅助设计技术，不断提高设计水平及工作效率。

浅谈火力发电厂的总图布置与优化随着科学技术的发展和工业自动化水平的提高，人们对电力资源的需求也越来越大，火力发电厂的企业规模也越来越大。

由于火电厂的生产过程十分复杂，因此火力发电厂的总体布局是非常重要的，如果总图布置不合理，就会对整个企业的有效运作产生巨大的不良影响，甚至导致企业难以高效运作，同时也会造成资源和建设成本的浪费。

本文从火力发电厂总图布置的原则与内容方面进行分析，指出了合理总图布置、优化布局对火力发电厂长久发展的重要作用。

标签：火力发电厂；总图布置；布置优化我国火电厂的建设已经达到了最高峰，在高峰期间，大量的火力发电厂被修建，大量好的土地资源都已经被占用。

导致目前适合的火电厂厂址资源越来越少。

现在，在建或待建的大部分火电厂场地条件都比较差，其中许多场地位于自然海拔较大、需要大量人力建设的偏远山区，这大大提高了火力发电厂的建设成本。

通过合理的总图布置，优化总体方案的精细设计，可以有效减少火力发电厂建设的工程量，减少厂房面积和拆迁工作量，有效提高电力企业的经济效益和社会效益。

1、火电厂总图布置的概述1.1火力发电厂总图布置的内容火力发电厂总图布置内容设计的范围较广，影响因素众多，是一项比较全面的工作，因此需要将每个系统的设计包含在内，实现机械、土建和公共工程的密切合作。

火电厂总图的设计是其发展的基础，是火力发电厂实现标准化生产的第一步。

根据火力发电厂的不同业务性质，其总图布置也不尽相同。

一般情况下，火电厂的总图布置首先需要明确合理的建筑物布局和各种工程设计的平面位置，接下来是要合理选择和布局各条运输路线，然后需要安排各种管道的走向和布局，最后需要考虑火力发电厂周围的绿化景观设施，以达到环保节约而又高效的布局效果。

1.2火电厂总图布置的原则火力发电厂的总图布置需要遵循以下的几个原则。

第一，按照批准的规划范围和建设规模，进行总体上的规划建设。

充分利用原有的设施，改造不合理的设施。

最大限度上减少对原有施工设施的拆迁，减少对生产实际的影响。

关于火力发电厂厂区各功能分区的总平面布置要求本文档格式为WORD,感谢你的阅读。

[摘要]总平面布置是发电厂整个设计工作中具有重要意义的一个组成部分，是在设计中贯彻国家的方针政策的重要环节。

总平面布置是一项综合性的科学技术，需要从全局出发，全面的辨证的对待各种要求，主动与有关设计专业，密切配合，共同研讨。

一定要重视经济核算，进行多方面的技术经济比较，以选择占地稍、投资省、建设快、运行费用地和有利生产、方便生活的最合理方案。

[关键词]优化布置统一规划因地制宜TM A 1009-914X（2014）31-0329-01一、厂区总平面布置的主要原则1.厂区总平面布置设计，是在确定的厂址和总体规划的基础上，根据电厂生产工艺流程的要求结合当地自然条件和工程特点进行的，在满足防火、安全、卫生、检修和环境保护等主要方面规定的条件下，因地制宜地综合各种因素，统筹安排全厂建、构筑物的位置，为电厂的安全生产、方便管理控制工程造价，节约集约用地创造条件，进一步落实和完善总体规划的基础上提出厂区总平面布置方案。

2.厂区总平面布置应按规划容量和本期建设规模，统一规划，分期建设。

3.主厂房和烟囱、冷却塔、封闭式园形煤场等荷重较大的主要建构筑物，宜布置在地层均匀、地基承载力较高的区域。

4.厂区内各建（构）筑物在生产过程中的火灾危险性及其最低耐火等级，防火间距应符合《火力发电厂总图运输设计技术规程》、《大中型火力发电厂设计规范》及《建筑设计防火规范》等有关规程规定。

5.厂区总平面布置应考虑主厂房、自然通风冷却塔、直接空冷器等声源对厂界外噪声敏感设施的影响。

6.当发电厂机组总容量大于1200MW时，消防车配置不少于2辆，600MW∽1200MW时为2辆，小于600MW时为一辆。

发电厂原则上不单独设置消防站，但应满足消防车5分钟能到达火灾现场的要求，可利用城镇或企业消防设施，也可将消防站费用交由当地消防部门统一使用。

当厂区需设消防车库时，应单独布置，并应按消防站规定设置练习场地。

火电建筑标准清单1. 引言火电是一种重要的能源供应方式，其建筑标准对于确保火电厂的安全运营和环境保护至关重要。

本文档提供了火电建筑标准清单，涵盖了火电厂建筑标准的主要内容。

2. 建筑规划• 2.1 火电厂选址要求– 2.1.1 地形要求– 2.1.2 地质要求– 2.1.3 交通要求• 2.2 火电厂布局设计– 2.2.1 主要建筑物布置– 2.2.2 道路布置– 2.2.3 绿化和景观设计3. 建筑设计• 3.1 建筑结构设计– 3.1.1 主厂房建筑结构设计要求– 3.1.2 辅助建筑物建筑结构设计要求• 3.2 建筑材料选择– 3.2.1 主厂房建筑材料选择要求– 3.2.2 辅助建筑物建筑材料选择要求4. 建筑施工• 4.1 施工准备工作– 4.1.1 火电厂建筑施工组织设计– 4.1.2 施工安全措施• 4.2 建筑主体施工– 4.2.1 主厂房施工要求– 4.2.2 辅助建筑物施工要求• 4.3 环境保护措施– 4.3.1 垃圾处理要求– 4.3.2 建筑废水处理要求5. 竣工验收• 5.1 建筑工程竣工验收程序• 5.2 竣工验收标准• 5.3 相关验收文件要求6. 建筑维护• 6.1 建筑设施维护要求• 6.2 建筑物定期检查与维修7. 总结本文档提供了火电厂建筑标准清单，包括建筑规划、建筑设计、建筑施工、竣工验收和建筑维护等方面的要求。

这些标准的遵守对于确保火电厂的安全运营和环境保护至关重要。

通过遵守这些标准，可以有效提高火电厂建筑的质量和效益。

注意：以上内容仅为示例，实际标准清单可能会更加详细和全面。

1 / 1复习整理火力发电厂与变电站设计防火规范GB 50229-2006
火力发电厂与变电站设计防火规范
GB 50229-2006
2007-04-01实施
实务：3分
4 燃煤电厂厂区总平面布置
4.0.3 主厂房区、点火油罐区及贮煤场区周围应设置环形消防车道，其他重点防火区域周围宜设置消防车道。

消防车道可利用交通道路。

当山区燃煤电厂的主厂房区、点火油罐区及贮煤场区周围设置环形消防车道有困难时，可沿长边设置尽端式消防车道，并应设回车道或回车场。

回车场的面积不应小于12m×12m；供大型消防车使用时，不应小于15m×15m。

4.0.5 厂区的出入口不应少于2个，其位置应便于消防车出入。

4.0.9 点火油罐区的布置应符合下列规定：
1 应单独布置。

2 点火油罐区四周，应设置1.8m高的围栅；当利用厂区围墙作为点火油罐区的围墙时，该段厂区围墙应为2.5m 高的实体围墙。

3 点火油罐区的设计，应符合现行国家标准《石油库设计规范》GB 50074的有关规定。

补充：考前看实务教材，平时结合做题归纳总结。

火电厂主厂房布置规范1. 引言火电厂是一种以燃煤、燃油、天然气等为燃料，通过燃烧产生高温高压蒸汽推动汽轮机发电的设施。

主厂房是火电厂中最重要的区域之一，主要用于放置发电机组、锅炉、凝结器等设备。

合理的主厂房布置规范可以确保设备的安全运行、方便维护以及提高发电效率。

本文将介绍火电厂主厂房布置的规范要求。

2. 主厂房布置的基本原则火电厂主厂房的布置应遵循以下几个基本原则：2.1 安全第一火电厂是一种复杂的工业设施，安全问题必须放在首位。

主厂房的布置应考虑防火、防爆、通风、排烟等安全因素，确保设备的安全运行，减少意外事件的发生。

2.2 功能合理主厂房的布置应尽可能合理，使设备之间的距离和相互之间的关系有机结合。

各个功能区域之间的布置应满足生产操作的需要，提高生产效率。

2.3 维护便捷主厂房的布置应考虑设备的维护和检修，通道和空间的设计应合理，确保维修人员可以方便地进入各个设备，进行设备的日常维护和检修工作。

2.4 省能节能主厂房的布置应考虑节能降耗的要求，合理利用自然资源，优化设备的布置，减少能源的浪费，提高发电效率。

3. 主厂房布置的具体要求根据上述基本原则，火电厂主厂房的布置需要满足以下具体要求：3.1 设备的安全间距设备之间的安全间距是确保设备安全运行的重要因素。

不同设备之间的安全间距应符合规范要求，不得低于国家相关标准的要求。

3.2 排烟通风系统主厂房应配备完善的排烟通风系统，确保主厂房内空气流通，并及时排除产生的烟雾和有害气体，具备良好的工作环境。

3.3 设备进出通道主厂房应设置合理的设备进出通道，便于设备的运输、安装和调试。

通道应宽敞、平整，避免阻碍设备的正常运行。

3.4 维护空间的设计为方便设备的维护和检修，主厂房应合理设计维护空间。

维护空间应考虑设备的维修需要，满足工作人员进入和操作设备的要求。

3.5 能源利用和环保主厂房布置应考虑节能降耗和环保要求。

尽可能利用自然资源，优化设备布置，采用节能环保的设备，并且合理设计供暖、通风、供水等系统。

小型发电厂主厂房布置7主厂房布置7．1一般规定7．1．1发电厂主厂房的布置应符合热、电生产工艺流程，做到设备布局紧凑、合理，管线连接短捷、整齐，厂房布置简洁、明快。

7．1．2主厂房的布置应为安全运行和方便操作创造条件，做到巡回检查通道畅通。

厂房内的空气质量、通风、采光、照明和噪声等应符合现行国家有关标准的规定。

特殊设备应采取相应的防护措施，符合防火、防爆、防腐、防冻、防毒等有关要求。

7．1．3主厂房布置应根据自然条件、总体规划和主辅设备特点及施工场地、扩建条件等因素，进行技术经济比较后确定。

7．1．4主厂房布置应根据发电厂的厂区、综合主厂房内各工艺专业设计的布置要求及发电厂的扩建条件确定。

扩建厂房宜与原有厂房协调一致。

7．1．5主厂房内应设置必要的检修起吊设施和检修场地，以及设备和部件检修所需的运输通道。

7．2主厂房布置7．2．1主厂房的布置形式宜按汽机房、除氧间(或合并的除氧煤仓间)、煤仓间、锅炉房的顺序排列。

当采用其他的布置形式时，应经技术经济比较后确定。

7．2．2主厂房的布置应与发电厂出线，循环水管进、排水管位，热网管廊，主控制楼(室)、汽机房毗屋和其周围的环形道路等布置相协调。

7．2．3主厂房各层标高的确定应符合下列规定：1双层布置的锅炉房和汽机房，其运转层宜取同一标高。

汽机房的运转层宜采用岛式布置。

2除氧器层的标高应保证在汽轮机各种运行工况下，给水泵或其前置泵进口不发生汽化。

当气候、布置条件合适、除氧间不与煤仓间合并时，除氧器和给水箱宜采用露天布置。

3煤仓间给煤机层的标高应符合下列规定：1)循环流化床锅炉给煤机层的标高应考虑锅炉给煤口标高(包括播煤装置)、所需给煤机级数、给煤距离和给煤机出口阀门布置所需的空间等。

2)煤粉锅炉给煤机层的标高应由磨煤机(风扇磨煤机除外)、送粉管道及其检修起吊装置等所需的空间决定。

在有条件时，该层标高宜与锅炉运转层标高一致。

风扇磨煤机的给煤机层标高应考虑干燥段的布置。

火力发电厂主厂房荷载设计技术规程火力发电厂主厂房荷载设计技术规程是指在设计火力发电厂主厂房时，根据相关规范和要求，对主厂房的荷载进行设计和计算的技术规程。

主厂房是火力发电厂的核心部分，承载着各种设备和设施，因此荷载设计对主厂房的安全运行至关重要。

主厂房荷载设计需要根据火力发电厂的规模和功能确定荷载类型和荷载标准。

常见的荷载类型包括垂直荷载、水平荷载和温度荷载等。

垂直荷载主要来自于设备自重和运行荷载，需要根据设备的重量和工作条件进行合理的计算。

水平荷载主要来自于风荷载和地震荷载，需要根据所在地的气象和地震条件进行准确的评估。

温度荷载主要来自于设备的热膨胀和冷缩，需要根据设备的工作温度和材料的热膨胀系数进行精确计算。

主厂房荷载设计需要考虑不同设备和设施的荷载特点和要求。

例如，锅炉和汽轮机等设备的荷载通常比较大，需要在设计时充分考虑其重量和振动特性。

而输煤系统和烟气处理系统等辅助设施的荷载相对较小，但也需要进行合理的计算和设计。

此外，对于设备的维修和更换，也要考虑到可能的荷载变化和影响。

主厂房荷载设计还需要考虑设备的布置和空间利用。

在设计主厂房时，需要合理布置设备和管道，以最大限度地减小荷载对结构的影响。

同时，还需要保证设备之间的间距和通道的宽度，方便日常维护和紧急救援。

主厂房荷载设计还需要考虑建筑结构的强度和稳定性。

在确定主厂房的结构形式和材料时，需要进行荷载计算和结构分析，以确保结构的安全和可靠。

同时，还需要考虑建筑结构的抗震性能，采取相应的防护措施，提高主厂房的抗震能力。

在主厂房荷载设计过程中，还需要参考相关的技术规范和标准。

例如，国家电力公司的《火力发电厂建筑设计规范》和《火力发电厂设备基础与地基设计规范》等，对主厂房的荷载设计提供了详细的要求和指导。

设计人员需要熟悉这些规范和标准，合理运用其中的方法和参数，进行准确的荷载计算和设计。

火力发电厂主厂房荷载设计技术规程是确保主厂房安全运行的重要依据。

小型火力发电厂设计规范1总则1.0.1 为了在小型火力发电厂(以下简称发电厂)设计中，贯彻国家的基本建设方针、政策，优先实行热电联产，讲求经济效益、社会效益，节约能源，节省工程投资，节约原材料，缩短建设周期；因地制宜地利用煤炭资源，实行综合利用，节约用地、用水，保护环境，执行劳动安全和工业卫生等现行的国家标准的规定，做到符合国情、技术先进、经济合理、运行安全可靠，制订本规范。

1.0.2 本规范适用于压力参数为次中压、中压、次高压、单台锅炉额定蒸发量20～130t/h、供热式汽轮机功率1.5～12MW、凝汽式汽轮机功率3～25MW的新建或扩建的燃煤发电厂设计。

1.0.3 确定发电厂的类型，应符合下列规定：1.0.3.1 根据城镇地区热力规划，热电负荷的现状和发展，热力负荷的特性和大小，在经济合理的供热范围内，应建设供热式发电厂。

1.0.3.2 根据城镇地区电力规划，在煤炭资源丰富而交通不便的缺电地区或无电地区，以小水电为主的地区，解决枯水季节电源，具备煤炭来源条件时，应因地制宜地建设适当规模容量的凝汽式发电厂。

1.0.3.3 根据企业规划发展热、电负荷的需要，可建设适当规模的企业自备供热式发电厂。

1.0.4 供热式发电厂机组的选型，应依据“以热定电”的原则，并根据热负荷大小和特性，经技术经济比较后合理确定。

1.0.5 发电厂机组压力参数的选择，宜近期、远期建设统一规划，并宜符合下列规定：1.0.5.1 供热式发电厂单机容量为1.5MW的机组，宜选用次中压或中压参数；容量为3MW的机组，宜选用中压参数；容量为6MW的机组,宜选用中压或次高压参数；容量为6MW以上的机组，宜选用次高压参数。

1.0.5.2 凝汽式发电厂单机容量为3MW的机组，宜选用次中压参数；容量为6MW及以上的机组，宜选用中压或次高压参数。

1.0.5.3 在同一发电厂内的机组，宜采用同一种参数。

1.0.6 发电厂规划装设机组的台数，供热式发电厂不宜超过6台；凝汽式发电厂不宜超过4台。

火电厂厂址选择及总平面布置方案研究摘要：现代电力领域当中，火电厂依然占据主要的地位，有效对火电厂进行建设，可为社会发展输送充足的电力能源。

而想要建设出高质量的火电厂，不仅要选择合理的地址，而且还应设计出最佳的总平面图方案。

基于此，本文对火电厂厂址的选择及总平面图布置方案进行了研究，为进一步提升火电厂建设效果提供支持。

关键词：火电厂；厂址选择；平面布置引言：现代火电厂建设有很多环节工作构成，厂址选择与总平面布置是其中较为关键的环节，有效完成这两个环节的工作，可提升火电厂建设效果，不仅会提升火电厂运行效率，而且还会减少对周边环境的破坏，对火电厂发展、生态环境保护等多个方面具有重要意义。

1 火电厂厂址的选择1.1选址原则电力能源是现代社会发展进程中的重要资源，直接关系到各个领域及整个社会的发展，只有科学、合理的对火电厂进行建设，才会使火电厂在社会发展中发挥出更大的作用。

火电厂建设时，首先要选择合理的建设地址，这一过程中，应遵循以下几项原则：（1）注重长期发展。

电力领域关乎于地区乃至整个国家的长期发展，只有向社会源源不断的传输电力能源，才会推动社会向着更加良好的方向发展。

所以，在火电厂选址时，必须要注重长期发展原则，火电厂建设与运行的同时，处理好与周边居民生活、农业生产等的关系，以使火电厂可以长期稳定发展。

（2）确保资源充足。

火电厂运行时，通常需要消耗大量资源，快速、有效向火电厂输送资源，可提升火电厂运行效率，使其向社会发展输送更多电能。

所以，在厂址选择时，尽量选择资源丰富的区域，且还要靠近水源。

（3）节约用地。

火电厂的建设，不可对人民生活与农业生产造成干扰，因而在厂址选择时，应选择距离居民区相对较远的地区，但不可侵占农业用地，以保证农业生产与居民的日常生活[1]。

（4）交通便利性。

为了使火电厂正常运行，必须要保障其周边具有良好的交通条件，如公路、铁路等，以向火电厂运送煤炭等资源，进而降低火电厂运行的成本，提升火电厂运行效率[2]。
