H3C路由器命令本文旨在介绍H3C路由器的常用命令及其用法，以帮助用户更好地管理和配置路由器。
登录路由器H3C路由器提供两种登录方式：console与Telnet/SSH。
使用Console登录要使用Console登录路由器，您需要通过串口线将计算机与路由器连接。
然后，在终端模拟器（如SecureCRT）中，设置波特率为9600、数据位为8位、校验位为无、流控为无。
连接成功后，您可以通过以下步骤登录路由器：1.打开终端模拟器，创建一个新的串口连接。
2.在连接配置中，选择正确的串口。
3.设置波特率为9600。
4.单击连接按钮，开始与路由器建立连接。
5.在终端中输入用户名和密码进行登录。
使用Telnet/SSH登录要使用Telnet或SSH登录路由器，您首先需要确定您的计算机与路由器在同一网络中。
然后，按照以下步骤进行登录：1.打开命令提示符或终端窗口。
2.输入telnet <路由器IP地址>以使用Telnet登录，或输入ssh <路由器IP地址>以使用SSH登录。
3.输入用户名和密码进行登录。
常用命令下面列举了H3C路由器的一些常用命令及其用法。
显示命令•display interface：显示接口信息，包括接口状态、速率、IP地址等。
•display routing-table：显示路由表信息，包括所有路由条目和对应的下一跳IP地址。
•display arp：显示ARP表，包括IP地址和对应的物理地址。
•display version：显示路由器版本信息。
•display current-configuration：显示当前的配置信息。
配置命令•system-view：进入系统视图模式，用于对路由器进行全局配置。
•interface ：进入指定接口的接口视图模式。
•ip address ：配置接口的IP地址。
•quit：退出当前视图模式。
路由命令•ip route-static ：在静态路由表中添加一条静态路由。
H3C基本配置令狐采学# 进入系统视图<H3C>sys# 配置设备名[H3C]sysname RouterA# 设置super(明文)密码[RouterA]super password simple quidway# 设置super(密文)密码[RouterA]super password cipher quidway# 启用telnet 管理功能[RouterA]user-interface vty 0 4[RouterA-ui-vty0-4]authentication-mode password [RouterA-ui-vty0-4]set authentication password quidway [RouterA-ui-vty0-4]user privilege level 3[RouterA-ui-vty0-4]quit[RouterA]telnet server enable# 配置端口IP 地址[RouterA]int e 0[RouterA-Ethernet0]ip add 192.168.1.1 24# 启动端口[RouterA-Ethernet0]undo shutdown[RouterA-Ethernet0]quit# 保存,在任何视图下<RouterA>save# 查看当前设备配置信息[RouterA]display current-configuration# 查看Flash 中的配置(相当于CISCO start-config) [RouterA]display saved-configuration# 删除FLASH 中的配置信息(重置设备配置) [RouterA]reset saved-configuration# 重新启动设备<RouterA>reboot# 显示系统软件版本[RouterA]display version# 访问TFTP 服务器<H3C>tftp 服务器IP {put|get} 源文件名目的文件名<H3C>tftp 192.168.1.2 put startup.cfg startup.cfg //上传<H3C>tftp 192.168.1.2 get test.txt test.txt //下载交换机、路由器基本命令# 交换机IP 地址[H3C]int vlan 1[H3C-Vlan-interface1]ip add 192.168.1.1 24[H3C-Vlan-interface1]undo ip add 192.168.1.1 24# 创建VLAN[H3C]vlan 10[H3C]undo vlan 10# 向VLAN 添加一个、多个端口[H3C-vlan10]port e 1/0/1[H3C-vlan10]port e 1/0/5 to e 1/0/7[H3C-vlan10]port e 1/0/8 to e 1/0/9 e 1/0/11 to e 1/0/12 # 显示VLAN 信息[H3C]dis vlan# 设置以太网端口的链路类型为TRUNK[H3C-Ethernet1/0/1]port link-type trunk[H3C-Ethernet1/0/1]port trunk permit vlan all[H3C-Ethernet1/0/1]port trunk pvid vlan 1# 设置以太网端口的链路类型为ACCESS[H3C-Ethernet1/0/1]port link-type access[H3C-Ethernet1/0/1]port access vlan 10[H3C-Ethernet1/0/1]undo port access vlan# 配置Loopback 环回接口[H3C]int loopback 0[H3C-Lookback0]ip add 10.1.1.1 24# 静态路由[H3C]ip route 192.168.3.0 255.255.255.0 s 1/0[H3C]undo ip route 192.168.3.0 255.255.255.0 s 1/0# 默认路由[H3C]ip route 0.0.0.0 0.0.0.0 s 1/0缺省路由和静态路由一、实验拓扑二、实验要求使各网络间能互相通信，R1 和R3 使用缺省路由，指向R2；在R2 上配置静态路由到192.168.1.0 和192.168.3.0 的子网三、实验步骤R1:[R1]ip route 0.0.0.0 0.0.0.0 192.168.10.2R2:[R2]ip route 192.168.1.0 255.255.255.0 192.168.10.1[R2]ip route 192.168.3.0 255.255.255.0 192.168.20.2R3:[R3]ip route 0.0.0.0 0.0.0.0 192.168.20.1RIPv1一、实验拓扑二、实验要求使用RIPv1,使各子网间能正常通信三、实验步骤R1:[R1]rip[R1-rip-1]undo summary[R1-rip-1]network 192.168.10.0R2:[R2]rip[R2-rip-1]undo summary[R2-rip-1]network 192.168.2.0[R2-rip-1]network 192.168.10.0[R2-rip-1]network 192.168.20.0R3:[R3]rip[R3-rip-1]undo summary[R3-rip-1]network 192.168.3.0[R3-rip-1]network 192.168.20.0RIPv2一、实验拓扑二、实验要求使用RIPv2,使各子网间能正常通信三、实验步骤R1:[R1]rip[R1-rip-1]version 2[R1-rip-1]undo summary[R1-rip-1]network 192.168.1.0R2:[R2]rip[R2-rip-1]v 2[R2-rip-1]net 192.168.10.0 [R2-rip-1]net 192.168.2.0[R2-rip-1]net 192.168.20.0R3:[R3]rip[R3-rip-1]v 2[R3-rip-1]undo summary[R3-rip-1]network 192.168.3.0 [R3-rip-1]network 192.168.20.0。
1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、 language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、 port link-type Access|Trunk|Hybrid 设置端口访问模式7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、 port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器############################################################################### #######1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、 language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、 ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、 ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router############################################################################### ###########1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、 language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置 :<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。
h3c路由器配置命令h3c路由器是一款比较只能且配置相对复杂的一款设备，很多时候配置h3c路由器都需要用到命令，下面是整理的一些关于h3c路由器配置命令的相关资料，供您参考。
h3c路由器配置命令[Quidway]sysname router_name 命名路由器(或交换机)[Quidway]delete 删除Flash ROM中的配置[Quidway]save 将配置写入Flash ROM[Quidway]interface serial 0 进入接口配置模式[Quidway]quit 退出接口模式到系统视图[Quidway]shutdown/undo shutdown 关闭/重启接口[Quidway]ip address ip_address subnet_mask 为接口配置IP地址和子网掩码[Quidway]display version 显示VRP版本号[Quidway]display current-configuration 显示系统运行配置信息[Quidway]display interfaces 显示接口配置信息[Quidway]display ip routing 显示路由表[Quidway]ping ip_address 测试网络连通性[Quidway]tracert ip_address 测试数据包从主机到目的地所经过的网关[Quidway]debug all 打开所有调试信息[Quidway]undo debug all 关闭所有调试信息[Quidway]info-center enable 开启调试信息输出功能[Quidway]info-center console dubugging 将调试信息输出到PC[Quidway]info-center monitor dubugging 将调试信息输出到Telnet终端或哑终端换机配置命令举例(大括号{}中的选项为单选项，斜体字部分为参数值[Quidway]super password password 修改特权模式口令[Quidway]sysname switch_name 命名交换机(或路[Quidway]interface ethernet 0/1 进入接口视图[Quidway]quit 退出系统视图[Quidway-Ethernet0/1]duplex {half|full|auto} 配置接口双工工[Quidway-Ethernet0/1]speed {10|100|auto} 配置接口速率[Quidway-Ethernet0/1]flow-control 开启流控制[Quidway-Ethernet0/1]mdi {across|normal|auto} 配置MDI/MDIX[Quidway-Ethernet0/1]shutdown/undo shutdown 关闭/重启端口VLAN基本配置命令(以Quidway S3026为例) [Quidway]vlan 3 创建并进入VLAN配置模式，缺省时系统将所有端口加入VLAN 1，这个端口既不能被创建也不能被删除。
H3C路由器配置命令表H3C路由器配置命令表1·路由器基本配置命令1·1 接口配置命令●interface <interface_name>: 进入接口配置模式●ip address <ip_address> <subnet_mask>: 设置接口IP地质和子网掩码●description <description>: 给接口添加描述信息1·2 路由配置命令●ip route <destination_network> <subnet_mask> <next_hop>: 配置路由●ip default-gateway <default-gateway_address>: 配置默认网关●ip routing: 开启路由功能1·3 主机名与域名配置命令●hostname <hostname>: 设置路由器主机名●domn-name <domn_name>: 设置路由器域名●enable password <password>: 设置访问特权模式的密码●line vty 0 4、进入VTY线路配置模式●login: 启用登录验证●password <password>: 设置VTP登录密码●exit: 退出线路配置模式2·协议配置命令2·1 静态路由配置命令●ip route-static <destination_network><subnet_mask> <next_hop>: 配置静态路由2·2 动态路由配置命令●router rip: 进入RIP路由配置模式●network <network_address>: 配置本地网络●router ospf <process_id>: 进入OSPF路由配置模式●network <network_address> <subnet_mask> area <area_id>: 配置本地网络●router bgp <AS_number>: 进入BGP路由配置模式●network <network_address> mask<subnet_mask>: 配置本地网络●neighbor <neighbor_address> remote-as<AS_number>: 配置BGP邻居3·安全配置命令3·1 访问控制列表（ACL）配置命令●access-list <acl_number> {permit ---●deny} <protocol> <source_ip> <destination_ip>: 配置ACL规则●interface <interface_name>●inbound----outbound ip access-group<acl_number>: 将ACL应用于接口的进或出方向3·2 密码和认证配置命令●enable secret <password>: 设置特权模式密码●username <username> password <password>: 创建本地用户名和密码4·网络地质转换（NAT）配置命令4·1 静态NAT配置命令●interface <inside_interface>●nat static <inside_local_ip><outside_global_ip>4·2 动态NAT配置命令●interface <inside_interface>●nat dynamic <outside_interface>5·本地管理配置命令5·1 SSH配置命令●rsa local-key-pr create: RSA密钥对●ssh server enable: 启用SSH服务器●ssh user <username> authentication-type password: 设置SSH用户身份验证方式为密码●user-interface vty 0 4、进入VTY用户界面配置模式●authentication-mode aaa: 设置认证模式为AAA●protocol inbound ssh: 允许SSH访问5·2 SNMP配置命令●snmp-agent sys-info version <version>: 设置SNMP版本●snmp-agent community read <community_name>: 配置SNMP读社区字符串附件：本文档不涉及附件。
Chinaw eal B usine ss Ma chine ry Co., Lt d.Al l Rig hts R eserv e目录1.连接设备31.1. 从CO NSOLE连接 31.2.远程TEL NET连接 62.基本信息配置 62.1.配置机器名、TELN ET、密码 62.2. 配置SNMP网管串 63. 冗余及系统高可用性配置73.1. 同步S UPERV ISORENGIN E配置73.2.查看SU PERVI SOR E NGINE冗余 93.3.向冗余SU PERVI SOR E NGINE拷贝IOS文件 114. 端口设置114.1. 基本设置 114.2.配置三层端口 125. 配置二层端口135.1. 配置TRUNK: 136. 配置HSRP156.1. 配置二层普通交换接口156.2. 清除二层接口配置 167. 配置V LAN 168.动态路由协议--OS PF配置188.1. 启用OSPF动态路由协议 188.2. 定义参与OS PF的子网 188.3. O SPF区域间的路由信息汇总198.4. 配置密码验证198.5. 设置产生缺省路由 199. 交换机维护 209.1.交换机I OS保存和升级 209.2.交换机密码恢复211.连接设备1.1.从con sole连接第一次对6000交换机进行配置，必须从cons ole进入。
首先先将机器上架，按要求接好电源，然后用随机附带的Co nsole线和转接头将交换机的conso le口与P C的串口相联，如下：C om口设置如下：· 9600 baud·8 data bits·N o par ity · 2 s top b its检查电源无误后，开电，可能会出现类似下面的显示，按黑粗体字回答:Sy stemBoots trap, Vers ion 6.1(2)Copy right (c)1994-2000by ci sco S ystem s, In c.c6k_sup2 pro cesso r wit h 131072 K bytes of m ain m emoryrom mon 1 > bo ot sl ot0:c6sup22-jsv-mz.121-5c.EX.b inS elf d ecomp ressi ng th e ima ge :######################################################################################################################### ############################################################################### ############################################################################### ############################################################################### #######[OK] Re stric ted R ights Lege ndU se, d uplic ation, ordiscl osure by t he Go vernm ent i ssub jectto re stric tions as s et fo rth i n sub parag raph(c) o f the Comm ercia l Com puter Soft ware- Res trict edRi ghtsclaus e atFAR s ec. 52.227-19 a nd su bpara graph(c)(1) (ii) o f the Righ ts in Tech nical Data andCompu terS oftwa re cl auseat DF ARS s ec. 252.227-7013.c iscoSyste ms, I nc.170 We st Ta smanDrive SanJose, Cali forni a 95134-1706C iscoInter netwo rk Op erati ng Sy stemSoftw are IOS (tm) M SFC2Softw are (C6MSF C2-BO OT-M), Ver sion12.1(3a)E4, EAR LYDE PLOYM ENT RELEA SE SO FTWAR E (fc1)Co pyrig ht (c) 1986-2000 bycisco Syst ems,Inc.Compi led S at 14-Oct-00 05:33 b y eaa rmasImage text-base: 0x30008980, d ata-b ase:0x303B6000cis co Ca t6k-M SFC2(R7000) pr ocess or wi th 114688K/16384K by tes o f mem ory.Proce ssorboard ID S AD04430J9KR7000 CPU at 300Mhz, Imp lemen tatio n 39, Rev2.1,256KB L2,1024K B L3CacheLast rese t fro m pow er-onX.25 soft ware, Vers ion 3.0.0.509K byte s ofnon-v olati le co nfigu ratio n mem ory.16384K byt es of Flas h int ernal SIMM (Sec tor s ize 512K).Pre ss RE TURNto ge t sta rted!---Syste m Con figur ation Dial og ---Wou ld yo u lik e toenter theiniti al di alog? [yes]: no回答：N O，进入手工配置，在route r>下，输入enab le回车，进入全局模式1.2.远程tel net连接当完成交换机配置，并起给交换机配置了管理地址，就可以直接采用远程te lnet登陆进入交换机了，但是必须先配置linevty的密码和ena ble密码才能允许远程登陆。
H3C的路由器配置命令详解H3C路由器配置命令详解一、概述本文档旨在介绍H3C路由器配置命令的详细使用方法。
通过本文可以了解到H3C路由器配置命令的各种功能和参数，并能够根据具体需求进行相应配置。
二、H3C路由器配置命令1：基本配置命令1.1 系统配置命令a) sysname 命令：设置设备名称b) ipv6 enable 命令：开启IPv6支持c) banner motd 命令：设置登录提示信息d) password simple 命令：设置用户简单密码1.2 接口配置命令a) interface 命令：进入接口配置模式b) ip address 命令：设置接口IP地址c) description 命令：设置接口描述信息d) shutdown 命令：关闭接口2：路由配置命令2.1 静态路由配置命令a) ip route-static 命令：配置静态路由b) preference 命令：设置路由优先级c) nexthop 命令：设置下一跳地址2.2 动态路由配置命令a) ospf area 命令：配置OSPF区域b) ospf network 命令：配置OSPF网络类型c) bgp as-number 命令：配置BGP自治系统号d) rip version 命令：配置RIP协议版本号3：安全配置命令3.1 访问控制列表（ACL）配置命令a) acl number 命令：创建ACL列表b) rule 命令：配置ACL规则c) acl apply 命令：将ACL应用到接口3.2 密码配置命令a) local-user 命令：创建本地用户b) password cipher 命令：设置用户密码4：其他配置命令4.1 网络地址转换（NAT）配置命令a) nat enable 命令：开启NAT功能b) nat server 命令：配置NAT服务器地址映射c) nat outbound 命令：配置NAT出口地址池4.2 服务质量（QoS）配置命令a) qos car 命令：配置流量控制b) qos queue 命令：配置队列策略c) qos dscp 命令：配置DSCP值5：保存配置命令save 命令：保存当前配置到设备三、附件本文档的附件包括相关的配置示例和命令使用示例。
H3C路由器命令汇总H3C路由器命令汇总1、前言1.1 目的1.2 背景1.3 范围2、连接与访问控制2.1 登录与退出2.1.1 登录路由器2.1.2 退出路由器2.2 管理用户2.2.1 创建用户2.2.2 删除用户2.2.3 修改用户权限2.3 访问控制列表2.3.1 创建访问控制列表2.3.2 应用访问控制列表3、路由配置3.1 静态路由3.1.1 添加静态路由3.1.2 删除静态路由3.2 动态路由3.2.1 配置动态路由协议3.2.2 配置路由策略4、网络地质转换（NAT）4.1 配置源地质转换4.1.1 单一地质转换4.1.2 地质池转换4.2 配置目的地质转换5、路由器接口配置5.1 基本接口配置5.1.1 配置接口IP地质 5.1.2 开启接口5.1.3 关闭接口5.1.4 配置接口带宽5.2 VLAN配置5.2.1 配置VLAN5.2.2 添加接口到VLAN 5.3 二层链路聚合5.3.1 配置聚合接口5.3.2 添加成员接口6、安全配置6.1 访问控制6.1.1 配置防火墙6.1.2 配置安全策略6.2 安全漏洞防护6.2.1 配置DDoS防护6.2.2 配置ARP防护7、IP服务配置7.1 DHCP服务7.1.1 配置DHCP服务器7.1.2 配置DHCP客户端7.2 DNS服务7.2.1 配置DNS服务器7.2.2 配置DNS解析8、系统管理8.1 系统时间配置8.1.1 配置时间8.1.2 配置时区8.2 系统日志8.2.1 配置日志级别8.2.2 查看日志9、附件附注：1、路由器：指H3C生产的网络路由器设备，用于路由器命令的执行和配置管理。
2、访问控制列表：一种机制，用于控制网络数据包的流向和访问权限。
3、静态路由：手动配置的网络路由规则。
4、动态路由：根据网络拓扑和路由协议自动学习和更新的路由规则。
5、NAT：网络地质转换，用于将内部网络私有IP地质转换为公共IP地质。
H3C路由器交换机配置命令H3C路由器交换机配置命令大全H3C路由器交换机怎么配置?配置命令有哪些?下面一起来看看最新H3C路由器交换机配置命令详解吧!交换机命令[Quidway]super password ;修改特权用户密码[Quidway]sysname ;交换机命名[Quidway]interface ethernet 0/1 ;进入接口视图[Quidway]interface vlan x ;进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ;配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ;静态路由=网关[Quidway]user-interface vty 0 4 ;进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ;设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ;设置口令[S3026-ui-vty0-4]user privilege level 3 ;用户级别[Quidway-Ethernet0/1]duplex {half|full|auto} ;配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ;配置端口工作速率[Quidway-Ethernet0/1]flow-control ;配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ;配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ;设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ;激活端口[Quidway-Ethernet0/2]quit ;退出系统视图[Quidway]vlan 3 ;创建VLAN[Quidway-vlan3]port ethernet 0/1 to ethernet 0/4 ;在VLAN中增加端口[Quidway-Ethernet0/2]port access vlan 3 ;当前端口加入到VLAN[Quidway-Ethernet0/2]port trunk permit vlan {ID|All} ;设trunk允许的VLAN[Quidway-Ethernet0/2]port trunk pvid vlan 3 ;设置trunk端口的PVID[Quidway]monitor-port ;指定镜像端口[Quidway]port mirror ;指定被镜像端口[Quidway]port mirror int_list observing-port int_type int_num ;指定镜像和被镜像[Quidway]description string ;指定VLAN描述字符[Quidway]description ;删除VLAN描述字符[Quidway]display vlan [vlan_id] ;查看VLAN设置[Quidway]stp {enable|disable} ;设置生成树,默认关闭[Quidway]stp priority 4096 ;设置交换机的优先级[Quidway]stp root {primary|secondary} ;设置为根或根的备份[Quidway-Ethernet0/1]stp cost 200 ;设置交换机端口的花费[SwitchA-vlanx]isolate-user-vlan enable ;设置主vlan[SwitchA]Isolate-user-vlan secondary ;设置主vlan 包括的'子vlan[Quidway-Ethernet0/2]port hybrid pvid vlan ;设置vlan的pvid[Quidway-Ethernet0/2]port hybrid pvid ;删除vlan的pvid[Quidway-Ethernet0/2]port hybrid vlan vlan_id_list untagged ;设置无标识的vlan如果包的vlan id与PVId一致，则去掉vlan信息. 默认PVID=1。

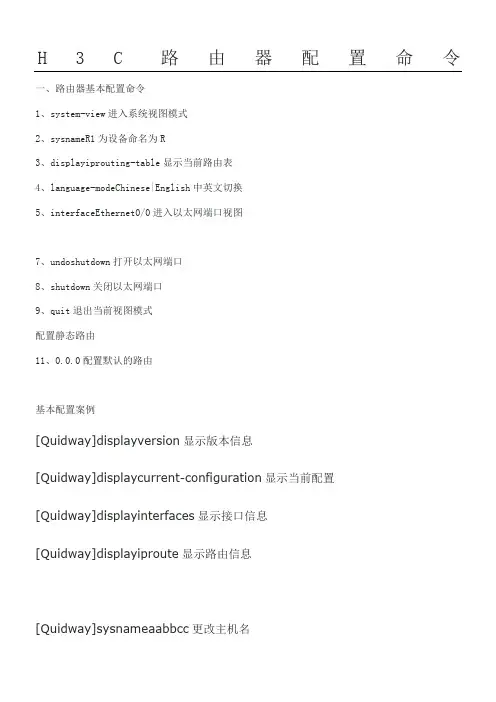

H3C路由器配置命令一、路由器基本配置命令1、system-view进入系统视图模式2、sysnameR1为设备命名为R3、displayiprouting-table显示当前路由表4、language-modeChinese|English中英文切换5、interfaceEthernet0/0进入以太网端口视图7、undoshutdown打开以太网端口8、shutdown关闭以太网端口9、quit退出当前视图模式配置静态路由11、0.0.0配置默认的路由基本配置案例[Quidway]displayversion显示版本信息[Quidway]displaycurrent-configuration显示当前配置[Quidway]displayinterfaces显示接口信息[Quidway]displayiproute显示路由信息[Quidway]sysnameaabbcc更改主机名[Quidway]superpasswrod123456设置口令？[Quidway]interfaceserial0进入接口[Quidway-serial0]ipaddress<ip><mask>[Quidway-serial0]undoshutdown激活端口[Quidway]link-protocolhdlc绑定hdlc协议[Quidway]user-interfacevty04[Quidway-ui-vty0-4]authentication-modepassword [Quidway-ui-vty0-4]setauthentication-modepasswordsimple2 [Quidway-ui-vty0-4]userprivilegelevel3[Quidway-ui-vty0-4]quit[Quidway]debugginghdlcallserial0显示所有信息[Quidway]debugginghdlceventserial0调试事件信息[Quidway]debugginghdlcpacketserial0显示包的信息静态路由配置案例：[Quidway]iproute-static<ip><mask>{interfacenumber|nexthop}[value ][reject|blackhole]例如：10.0.0.动态路由配置案例（RIP）：[Quidway]rip[Quidway]ripwork[Quidway]ripinput[Quidway]ripoutput[Quidway-rip]n可以all[Quidway-rip]peerip-address[Quidway-rip]summary[Quidway]ripversion[Quidway]ripversion2multicast[Quidway-Ethernet0]ripsplit-horizon;水平分隔动态路由配置案例（OSPF）：[Quidwa配置路由器的ID[Quidway]ospfenable启动OSPF协议[Quidway-ospf]import-routedirect引入直联路由[Quidway-Serial0]ospfenablearea<area_id>配置OSPF区域标准访问列表命令格式如下：acl<acl-number>[match-orderconfig|auto]默认前者顺序匹配。
H3C路由器配置命令一、路由器基本配置命令1、system-view 进入系统视图模式2、sysname R1 为设备命名为R3、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2配置静态路由11、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2配置默认的路由基本配置案例[Quidway]display version 显示版本信息[Quidway]display current-configuration 显示当前配置[Quidway]display interfaces 显示接口信息[Quidway]display ip route 显示路由信息[Quidway]sysname aabbcc 更改主机名[Quidway]super passwrod 123456 设置口令[Quidway]interface serial0 进入接口[Quidway-serial0]ip address <ip><mask>[Quidway-serial0]undo shutdown 激活端口[Quidway]link-protocol hdlc 绑定hdlc协议[Quidway]user-interface vty 0 4[Quidway-ui-vty0-4]authentication-mode password[Quidway-ui-vty0-4]set authentication-mode password simple 2[Quidway-ui-vty0-4]user privilege level 3[Quidway-ui-vty0-4]quit[Quidway]debugging hdlc all serial0 显示所有信息[Quidway]debugging hdlc event serial0 调试事件信息[Quidway]debugging hdlc packet serial0 显示包的信息静态路由配置案例：[Quidway]ip route-static <ip><mask>{interfacenumber|nexthop}[value][reject|blackhole]例如：[Quidway]ip route-static 129.1.0.0 16 10.0.0.[Quidway]ip route-static 129.1.0.0 255.255.0.0 10.0.0.[Quidway]ip route-static 129.1.0.0 16 Serial[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.0.0.动态路由配置案例（RIP）：[Quidway]rip[Quidway]rip work[Quidway]rip input[Quidway]rip output[Quidway-rip]network 1.0.0.0 ;可以all[Quidway-rip]network 2.0.0.0[Quidway-rip]peer ip-address[Quidway-rip]summary[Quidway]rip version[Quidway]rip version 2 multicast[Quidway-Ethernet0]rip split-horizon ;水平分隔动态路由配置案例（OSPF）：[Quidway]router id A.B.C.D 配置路由器的ID[Quidway]ospf enable 启动OSPF协议[Quidway-ospf]import-route direct 引入直联路由[Quidway-Serial0]ospf enable area <area_id> 配置OSPF区域标准访问列表命令格式如下：acl <acl-number> [match-order config|auto] 默认前者顺序匹配。
rule [normal|special]{permit|deny} [source source-addr source-wildcard|any] 例：[Quidway]acl 10[Quidway-acl-10]rule normal permit source 10.0.0.0 0.0.0.25[Quidway-acl-10]rule normal deny source any二、ACL配置扩展访问控制列表配置命令1.配置TCP/UDP协议的扩展访问列表：rule {normal|special}{permit|deny}{tcp|udp}source {<ipwild>|any}destination <ip wild>|any}[operate]2.配置ICMP协议的扩展访问列表：rule {normal|special}{permit|deny}icmp source {<ip wild>|any]destination {<ip wild>|any][icmp-code] [logging]扩展访问控制列表操作符的含义equal portnumber 等于greater-than portnumber 大于less-than portnumber 小于not-equal portnumber 不等range portnumber1 portnumber区间3.扩展访问控制列表案例[Quidway]acl 10[Quidway-acl-101]rule deny souce any destination any[Quidway-acl-101]rule permit icmp source any destination any icmp-type echo [Quidway-acl-101]rule permit icmp source any destination any icmp-type echo-reply[Quidway]acl 10[Quidway-acl-102]rule permit ip source 10.0.0.1 0.0.0.0 destination 202.0.0.1 0.0.0.0[Quidway-acl-102]rule deny ip source any destination any[Quidway]acl 103[Quidway-acl-103]rule permit tcp source any destination 10.0.0.1 0.0.0.0 destination-port equal ftp[Quidway-acl-103]rule permit tcp source any destination 10.0.0.2 0.0.0.0 destination-port equal www[Quidway]firewall enable[Quidway]firewall default permit|deny[Quidway]int e0[Quidway-Ethernet0]firewall packet-filter 101 inbound|outbound4. NAT的配置地址转换配置案例[Quidway]firewall enable[Quidway]firewall default permit[Quidway]acl 10[Quidway-acl-101]rule deny ip source any destination any[Quidway-acl-101]rule permit ip source 129.38.1.4 0 destination any [Quidway-acl-101]rule permit ip source 129.38.1.1 0 destination any [Quidway-acl-101]rule permit ip source 129.38.1.2 0 destination any [Quidway-acl-101]rule permit ip source 129.38.1.3 0 destination any [Quidway]acl 10[Quidway-acl-102]rule permit tcp source 202.39.2.3 0 destination202.38.160.1 0[Quidway-acl-102]rule permit tcp source any destination 202.38.160.1 0 destination-port great-than1024[Quidway-Ethernet0]firewall packet-filter 101 inbound[Quidway-Serial0]firewall packet-filter 102 inbound[Quidway]nat address-group 202.38.160.101 202.38.160.103 pool [Quidway]acl[Quidway-acl-1]rule permit source 10.110.10.0 0.0.0.25[Quidway-acl-1]rule deny source any[Quidway-acl-1]int serial 0[Quidway-Serial0]nat outbound 1 address-group pool[Quidway-Serial0]nat server global 202.38.160.101 inside 10.110.10.1 ftp tcp [Quidway-Serial0]nat server global 202.38.160.102 inside 10.110.10.2 www tcp[Quidway-Serial0]nat server global 202.38.160.102 8080 inside 10.110.10.3 www tcp[Quidway-Serial0]nat server global 202.38.160.103 inside 10.110.10.4 smtp udp5. PPP验证配置：主验方：pap|chap[Quidway]local-user u2 password {simple|cipher} aaa[Quidway]interface serial 0[Quidway-serial0]ppp authentication-mode {pap|chap}[Quidway-serial0]ppp chap user u1 //pap时，不用此句pap被验方：[Quidway]interface serial 0[Quidway-serial0]ppp pap local-user u2 password {simple|cipher} aaachap被验方：[Quidway]interface serial 0[Quidway-serial0]ppp chap user u1[Quidway-serial0]local-user u2 password {simple|cipher} aaa。
