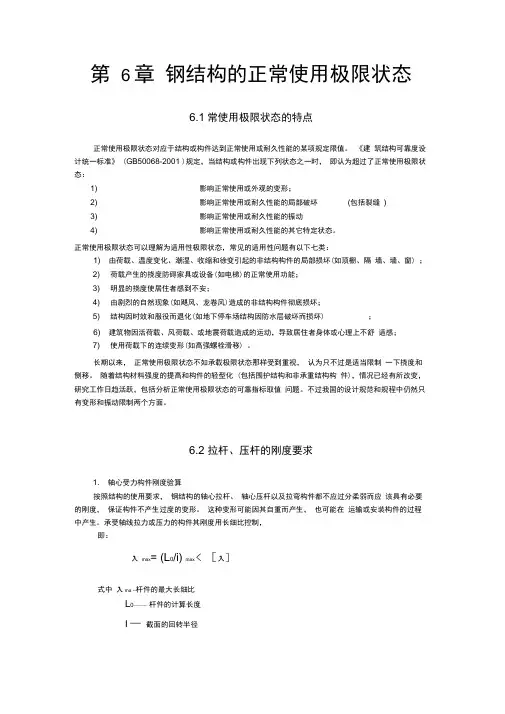

第6章钢结构的正常使用极限状态6.1常使用极限状态的特点正常使用极限状态对应于结构或构件达到正常使用或耐久性能的某项规定限值。

《建筑结构可靠度设计统一标准》 (GB50068-2001 )规定，当结构或构件出现下列状态之一时，即认为超过了正常使用极限状态：1) 影响正常使用或外观的变形；2) 影响正常使用或耐久性能的局部破坏(包括裂缝)3) 影响正常使用或耐久性能的振动4) 影响正常使用或耐久性能的其它特定状态。

正常使用极限状态可以理解为适用性极限状态，常见的适用性问题有以下七类：1) 由荷载、温度变化、潮湿、收缩和徐变引起的非结构构件的局部损坏(如顶棚、隔墙、墙、窗) ；2) 荷载产生的挠度防碍家具或设备(如电梯)的正常使用功能；3) 明显的挠度使居住者感到不安；4) 由剧烈的自然现象(如飓风、龙卷风)造成的非结构构件彻底损坏；5) 结构因时效和服役而退化(如地下停车场结构因防水层破坏而损坏) ；6) 建筑物因活荷载、风荷载、或地震荷载造成的运动，导致居住者身体或心理上不舒适感；7) 使用荷载下的连续变形(如高强螺栓滑移) 。

长期以来，正常使用极限状态不如承载极限状态那样受到重视，认为只不过是适当限制一下挠度和侧移。

随着结构材料强度的提高和构件的轻型化 (包括围护结构和非承重结构构件)，情况已经有所改变，研究工作日趋活跃，包括分析正常使用极限状态的可靠指标取值问题。

不过我国的设计规范和规程中仍然只有变形和振动限制两个方面。

6.2 拉杆、压杆的刚度要求1. 轴心受力构件刚度验算按照结构的使用要求，钢结构的轴心拉杆、轴心压杆以及拉弯构件都不应过分柔弱而应该具有必要的刚度，保证构件不产生过度的变形。

这种变形可能因其自重而产生，也可能在运输或安装构件的过程中产生。

承受轴线拉力或压力的构件其刚度用长细比控制，即：入max= (L0/i) max < ［入］式中入ma --杆件的最大长细比L0——杆件的计算长度I —截面的回转半径[入]—容许长细比2. 轴心受力构件长容许细比规定一般而言，压杆由于对几何缺陷的影响较为敏感，所以对它的长细比要求较拉杆严格得多。

《钢结构工程》练习题1.下列哪一个不是钢结构的优点：（D ）A.结构轻B.精度高C.施工周期短D.耐火性能好2.熔点较高的金属宜采用的切割方法是（ D ）A.机械切割法B.气割法C砂轮切割 D.等离子切割3.下列哪一个不属于机械加工的内容（ D ）A.火焰矫正B.手工矫正C.机械矫正D.冷脆矫正4.钢结构拼装前的主要准备工作是：（ B ）A.检查剖口截面B.测量放线C.卡具、角钢的数量D.施工流向5.较厚的钢结构构件通常要开坡口，其目的不是：（ D ）A.提高焊接质量B.使根部能够焊透C.易于清楚熔渣D.减小焊接热影响范围6.下列哪一个不是钢结构工艺参数：（ C ）A.焊接电流B.焊接层数C.焊条类型D.电弧电压7.关于普通螺栓级别的说法正确的是（ A ）A.A级螺栓是精致螺栓B.C级螺栓是精致螺栓C.A、B级均为精致螺栓D.B级螺栓为半粗质螺栓8.下列哪一个不是高强螺栓的连接形式（ C ）A.承压连接B.张拉连接C.紧固连接D.摩擦连接9.高强螺栓与普通螺栓之间的主要区别是：（ A ）A.是否抗剪B.抗腐蚀性好C.耐火性好D.是否铆接10. 螺栓紧固时必须从中心开始施拧，同时还要求：（ B ）A.不对称施拧B.对称施拧C.先松后紧施拧D.强力一次施拧11.检查核对钢结构材料，在材料上划出切割、铣、刨、制孔等加工位置，打冲孔，标出零件编号等的操作是（ C ）。

A.放样B.制孔C.号料D.边缘加工12.钢结构焊缝缺陷通常分为六类，弧坑缩孔属于（A ）这一类缺陷。

A.孔穴B.固体夹渣C.未熔合、未焊透D.形状缺陷13.普通螺栓孔成孔的方法是（C ）。

A.气割扩孔B.气割成型C.钻孔成型D.气焊成型14.钢结构安装采用普通螺栓连接时，对于精制螺栓（A 、B 级螺栓），螺栓孔必须是( A ）。

A . 1 类孔B . II类孔 C.III类孔 D .IV类孔15.钢结构采用普通螺栓连接紧固时，紧固次序应（A ）。

钢结构基础课程教案第一章：钢结构的概述1.1 钢结构的基本概念钢结构的定义钢结构的特点钢结构的分类1.2 钢结构的材料钢材的组成和分类钢材的性能钢材的选择和使用1.3 钢结构的应用范围钢结构的常见应用领域钢结构的优势和限制钢结构的未来发展趋势第二章：钢结构的连接2.1 钢结构连接的基本要求连接的目的和重要性连接的类型和特点连接的设计和计算2.2 焊接连接焊接连接的原理和工艺焊接连接的优缺点焊接连接的应用和实例2.3 螺栓连接螺栓连接的原理和类型螺栓连接的设计和计算螺栓连接的应用和实例第三章：钢结构的受力分析3.1 钢结构的基本受力元件杆件的受力特性梁的受力特性柱的受力特性3.2 钢结构的受力分析方法静力平衡法动力平衡法受力图的绘制和分析3.3 钢结构的受力极限状态弹性极限状态塑性极限状态疲劳极限状态第四章：钢结构的设计计算4.1 钢结构设计的基本原则安全性的要求可靠性的要求经济性的要求4.2 钢结构的设计计算方法弹性设计计算方法塑性设计计算方法极限状态设计计算方法4.3 钢结构的设计计算实例杆件的设计计算实例梁的设计计算实例柱的设计计算实例第五章：钢结构施工与验收5.1 钢结构施工的基本要求施工准备和施工方案钢材的加工和制作钢结构的组装和焊接5.2 钢结构施工的注意事项施工安全和管理施工质量控制和验收施工过程中的问题处理5.3 钢结构验收的标准和程序验收标准和规范验收程序和机构验收结果的判定和处理第六章：钢结构的稳定性与变形6.1 钢结构稳定性的概念稳定性的定义和重要性失稳的现象和原因稳定性的分类6.2 钢结构稳定性的计算临界力的计算临界应力的计算稳定性校核的方法6.3 钢结构变形的控制变形的定义和原因变形限值的要求控制变形的方法和措施第七章：钢结构的抗震设计7.1 抗震设计的基本原则抗震安全性的要求抗震可靠性的要求抗震经济性的要求7.2 钢结构抗震设计的计算方法弹性抗震设计计算方法塑性抗震设计计算方法极限状态抗震设计计算方法7.3 钢结构抗震设计的实例杆件的抗震设计实例梁的抗震设计实例柱的抗震设计实例第八章：钢结构的保护与防腐8.1 钢结构腐蚀的原因和类型腐蚀的定义和现象腐蚀的原因和类型腐蚀的影响和危害8.2 钢结构防腐的方法防腐材料的选用防腐涂层的施工防腐措施的维护和管理8.3 钢结构保护的实例防腐涂层的实例防腐涂料的实例防腐措施的实施和检查第九章：钢结构的安全评估与检测9.1 钢结构安全评估的概念和重要性安全评估的定义和目的钢结构安全评估的必要性安全评估的方法和程序9.2 钢结构检测的方法和设备检测方法的分类和原理检测设备的选用和使用检测数据的分析和处理9.3 钢结构安全评估的实例结构检测的实例安全评估报告的编制安全评估结果的处理和改进第十章：钢结构案例分析与实践10.1 钢结构案例分析的目的和方法案例分析的定义和意义案例分析的目的和原则案例分析的方法和步骤10.2 钢结构案例分析的实例案例选取和背景介绍结构分析和设计计算施工和验收过程的解析10.3 钢结构实践活动的建议实践活动的类型和内容实践活动的组织和实施实践活动成果的总结和评价重点和难点解析重点环节1：钢结构的定义和特点钢结构是由钢材构成的结构体系，具有高强度、重载、施工速度快等特点。

钢结构基础第六章答案6.1 工字形焊接组合截面简支梁，其上密铺刚性板可以阻止弯曲平面外变形。

梁上均布荷载（包括梁自重），跨中已有一集中荷载，现需在距右端4处4/q kN m =090F kN =m 设一集中荷载。

问根据边缘屈服准则，最大可达多少。

设各集中荷载的作用位置距梁1F 1F 顶面为120mm ，分布长度为120mm 。

钢材的设计强度取为。

另在所有的已知2300/N mm 图6-34 题6.1解：（1）计算截面特性2250122800812400A mm =⨯⨯+⨯= 339411250824(2508)800 1.33101212x I mm =⨯⨯-⨯-⨯=⨯633.229102x x IW mm h ==⨯ 32501240640082001858000m S mm =⨯⨯+⨯⨯=31250124061218000S mm =⨯⨯=（2）计算、两集中力对应截面弯矩0F 1F ()210111412901263422843F M F kN m =⨯⨯+⨯⨯+⨯=+⋅()1118128248489012824424333F M F kN m =⨯-⨯⨯+⨯⨯⨯+⨯=+⋅令，则当，使弯矩最大值出现在作用截面。

10M M >1147F kN >1F （3）梁截面能承受的最大弯矩63.22910300968.7x M W f kN m==⨯⨯=⋅令得：；令得：0M M =1313.35F kN =1M M =1271.76F kN =故可假定在作用截面处达到最大弯矩。

1F （4）a ．弯曲正应力①61max68(244)1033003.22910x x F M W σ+⨯==≤⨯b.剪应力作用截面处的剪力1F 1111122412449053()2233V F F kN ⎛⎫=⨯⨯-⨯+⨯+=+ ⎪⎝⎭ ②311max925310185800031.33108m x F V S I t τ⎛⎫+⨯⨯ ⎪⎝⎭==≤⨯⨯c.局部承压应力在右侧支座处： ③()312244510330081205122120c F σ⎛⎫++⨯⎪⎝⎭=≤⨯+⨯+⨯集中力作用处： ④1F ()311030081205122120c F σ⨯=≤⨯+⨯+⨯d.折算应力作用截面右侧处存在很大的弯矩，剪力和局部承压应力，计算腹板与翼缘交界处的分享1F 应力与折算应力。

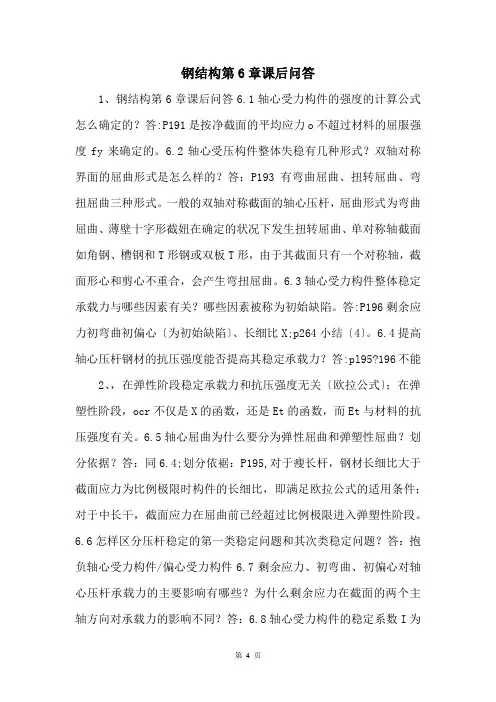

钢结构第6章课后问答1、钢结构第6章课后问答6.1轴心受力构件的强度的计算公式怎么确定的？答:P191是按净截面的平均应力o不超过材料的屈服强度fy来确定的。

6.2轴心受压构件整体失稳有几种形式？双轴对称界面的屈曲形式是怎么样的？答：P193有弯曲屈曲、扭转屈曲、弯扭屈曲三种形式。

一般的双轴对称截面的轴心压杆，屈曲形式为弯曲屈曲、薄壁十字形截妞在确定的状况下发生扭转屈曲、单对称轴截面如角钢、槽钢和T形钢或双板T形，由于其截面只有一个对称轴，截面形心和剪心不重合，会产生弯扭屈曲。

6.3轴心受力构件整体稳定承载力与哪些因素有关？哪些因素被称为初始缺陷。

答:P196剩余应力初弯曲初偏心〔为初始缺陷〕、长细比X;p264小结〔4〕。

6.4提高轴心压杆钢材的抗压强度能否提高其稳定承载力？答:pl95?196不能2、，在弹性阶段稳定承载力和抗压强度无关〔欧拉公式〕；在弹塑性阶段，ocr不仅是X的函数，还是Et的函数，而Et与材料的抗压强度有关。

6.5轴心屈曲为什么要分为弹性屈曲和弹塑性屈曲？划分依据？答：同6.4;划分依裾：P195,对于瘦长杆，钢材长细比大于截面应力为比例极限时构件的长细比，即满足欧拉公式的适用条件；对于中长干，截面应力在屈曲前已经超过比例极限进入弹塑性阶段。

6.6怎样区分压杆稳定的第一类稳定问题和其次类稳定问题？答：抱负轴心受力构件/偏心受力构件6.7剩余应力、初弯曲、初偏心对轴心压杆承载力的主要影响有哪些？为什么剩余应力在截面的两个主轴方向对承载力的影响不同？答：6.8轴心受力构件的稳定系数I为什么要按截面分成4类？答：p203由于轴心受压构件稳定承载力和多种因素有关3、，依据常用的截妞形式，不同加工所产生的剩余应力，经过数理统计和牢靠度分析,依据截面形式、板厚、屈曲方向、和加工条件归纳为4种。

6.9局部稳定承载力计算屮，为什么要取较大的长细比？答：p208考虑板的局部失稳不先于杆件的整体失稳的原则oocr，杆件整体失稳计算中ocr=iDf,巾对应的是较大的长细比。

钢结构设计原理第六章拉弯和压弯构件首先介绍拉弯构件。

拉弯构件主要受到正弯矩和拉力的作用。

在设计拉弯构件时，需要考虑结构的受力特点，根据结构所受到的相应受力，选择合适的杆件截面形状。

在选择截面形状时，需要综合考虑截面的承载能力、弹性变形能力和抗扭刚度等因素。

根据拉弯构件的受力特点，可以选择T形截面、双角截面、工字型截面等形式，以提高结构的强度和刚度。

接下来是压弯构件的设计原理。

压弯构件主要受到负弯矩和压力的作用。

在设计压弯构件时，同样需要综合考虑结构的受力特点，并选择合适的杆件截面形状。

在选择截面形状时，需要考虑截面的承载能力、塑性变形能力和抗扭刚度等因素。

压弯构件的常用截面形状包括工字型截面、双角截面、矩形截面等形式。

除了截面形状的选择原则外，还需要对拉弯和压弯构件进行强度计算。

计算时需要考虑截面的承载能力和结构所受到的荷载。

拉弯构件的强度计算一般通过确定杆件的等效长度来进行，根据拉弯构件的长度和截面形状，选择合适的等效长度，然后根据相应的拉弯构件等效长度和所受到的荷载，计算出截面的承载能力。

压弯构件的强度计算一般需要采用压杆稳定性原理进行，根据杆件的截面形状、弹性模量和地面特性等因素，计算出截面的临界压力。

若所受压力小于临界压力，则认为结构是稳定的。

总结来说，设计拉弯和压弯构件时，需要综合考虑结构的受力特点，并选择合适的杆件截面形状。

在选择截面形状时，需要综合考虑截面的承载能力、弹性变形能力和抗扭刚度等因素。

此外，还需要进行强度计算，以确保构件的稳定性和安全性。
