单元一 工业机器人弧焊工作站的认识

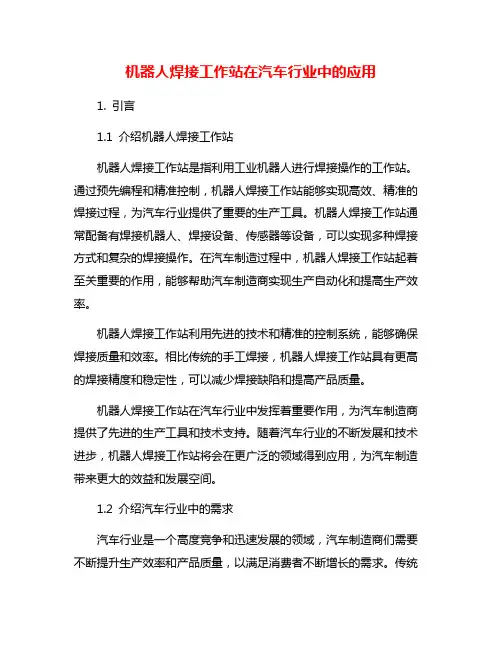

机器人焊接工作站在汽车行业中的应用1. 引言1.1 介绍机器人焊接工作站机器人焊接工作站是指利用工业机器人进行焊接操作的工作站。

通过预先编程和精准控制，机器人焊接工作站能够实现高效、精准的焊接过程，为汽车行业提供了重要的生产工具。

机器人焊接工作站通常配备有焊接机器人、焊接设备、传感器等设备，可以实现多种焊接方式和复杂的焊接操作。

在汽车制造过程中，机器人焊接工作站起着至关重要的作用，能够帮助汽车制造商实现生产自动化和提高生产效率。

机器人焊接工作站利用先进的技术和精准的控制系统，能够确保焊接质量和效率。

相比传统的手工焊接，机器人焊接工作站具有更高的焊接精度和稳定性，可以减少焊接缺陷和提高产品质量。

机器人焊接工作站在汽车行业中发挥着重要作用，为汽车制造商提供了先进的生产工具和技术支持。

随着汽车行业的不断发展和技术进步，机器人焊接工作站将会在更广泛的领域得到应用，为汽车制造带来更大的效益和发展空间。

1.2 介绍汽车行业中的需求汽车行业是一个高度竞争和迅速发展的领域，汽车制造商们需要不断提升生产效率和产品质量，以满足消费者不断增长的需求。

传统的手工焊接在工艺稳定性、精度和效率方面存在一定的局限性，无法完全满足汽车行业中对焊接质量的高要求，因此需要借助先进的技术来提升生产水平。

汽车行业对焊接工艺的需求主要体现在以下几个方面：首先是焊接质量的要求，汽车是一种高价值的产品，焊接质量直接影响到汽车的安全性和使用寿命，因此需要具有高精度和稳定性的焊接工艺来保证焊缝的质量。

其次是生产效率的要求，随着汽车市场需求的不断增长，汽车制造商需要提高生产效率以满足市场需求，因此需要快速而高效的焊接工艺来提升生产速度。

再者是人力成本和安全性的考量，传统的手工焊接需要大量的人力投入，并存在一定的安全隐患，而机器人焊接工作站可以减少人力成本和提高工作安全性。

汽车行业对焊接工艺的需求在不断增长，需要具有高精度、高效率和稳定性的焊接工艺来满足市场需求，机器人焊接工作站应运而生，成为汽车行业中的重要工具之一。

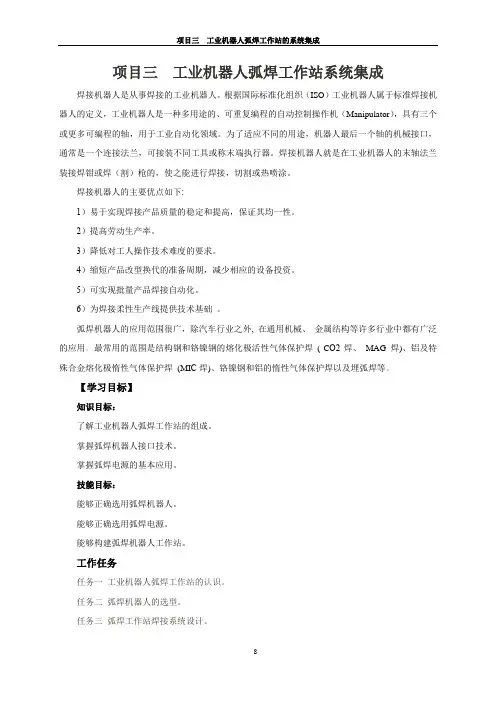

项目三工业机器人弧焊工作站系统集成焊接机器人是从事焊接的工业机器人。

根据国际标准化组织（ISO）工业机器人属于标准焊接机器人的定义，工业机器人是一种多用途的、可重复编程的自动控制操作机（Manipulator），具有三个或更多可编程的轴，用于工业自动化领域。

为了适应不同的用途，机器人最后一个轴的机械接口，通常是一个连接法兰，可接装不同工具或称末端执行器。

焊接机器人就是在工业机器人的末轴法兰装接焊钳或焊（割）枪的，使之能进行焊接，切割或热喷涂。

焊接机器人的主要优点如下:1）易于实现焊接产品质量的稳定和提高，保证其均一性。

2）提高劳动生产率。

3）降低对工人操作技术难度的要求。

4）缩短产品改型换代的准备周期，减少相应的设备投资。

5）可实现批量产品焊接自动化。

6）为焊接柔性生产线提供技术基础。

弧焊机器人的应用范围很广，除汽车行业之外, 在通用机械、金属结构等许多行业中都有广泛的应用。

最常用的范围是结构钢和铬镍钢的熔化极活性气体保护焊( C O2焊、MAG 焊)、铝及特殊合金熔化极惰性气体保护焊(MI C焊)、铬镍钢和铝的惰性气体保护焊以及埋弧焊等。

【学习目标】知识目标：了解工业机器人弧焊工作站的组成。

掌握弧焊机器人接口技术。

掌握弧焊电源的基本应用。

技能目标：能够正确选用弧焊机器人。

能够正确选用弧焊电源。

能够构建弧焊机器人工作站。

工作任务任务一工业机器人弧焊工作站的认识。

任务二弧焊机器人的选型。

任务三弧焊工作站焊接系统设计。

任务一工业机器人弧焊工作站的认识工业机器人弧焊工作站根据对象性质及焊接工艺要求，利用焊接机器人完成电弧焊接过程。

工业机器人弧焊工作站除了焊接机器人外，还包括焊接系统和变位机系统等各种焊接附属装置。

【知识准备】一、工业机器人弧焊工作站的工作任务3.焊接任务及工艺要求工业机器人弧焊工作站的工作任务是将连接板焊接到在底板上，如图3-1所示。

图3-1 焊接形状焊接工艺见表3-1。

表3-1.焊接工艺焊缝坡口尺寸如图3-2所示图3-2 焊缝坡口4.MAG焊接方法熔化极电弧焊(GMAW) 是采用连续等速送进可熔化的焊丝与被焊工件之问的电弧作为热源来熔化焊丝和母材金属, 形成熔池和焊缝的焊接方法。

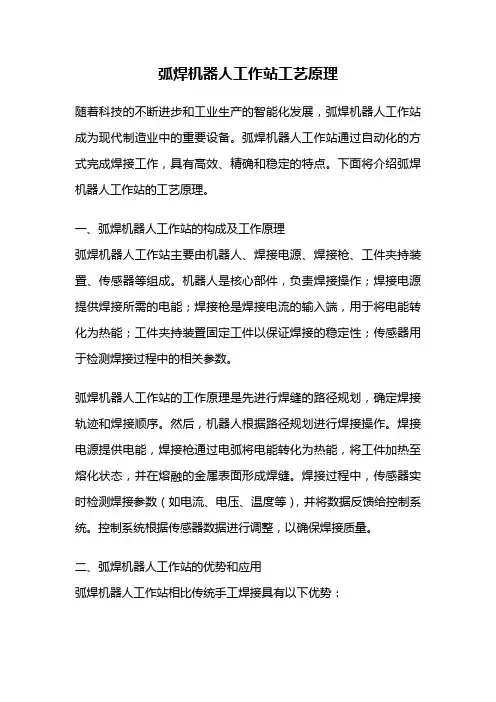

弧焊机器人工作站工艺原理随着科技的不断进步和工业生产的智能化发展，弧焊机器人工作站成为现代制造业中的重要设备。

弧焊机器人工作站通过自动化的方式完成焊接工作，具有高效、精确和稳定的特点。

下面将介绍弧焊机器人工作站的工艺原理。

一、弧焊机器人工作站的构成及工作原理弧焊机器人工作站主要由机器人、焊接电源、焊接枪、工件夹持装置、传感器等组成。

机器人是核心部件，负责焊接操作；焊接电源提供焊接所需的电能；焊接枪是焊接电流的输入端，用于将电能转化为热能；工件夹持装置固定工件以保证焊接的稳定性；传感器用于检测焊接过程中的相关参数。

弧焊机器人工作站的工作原理是先进行焊缝的路径规划，确定焊接轨迹和焊接顺序。

然后，机器人根据路径规划进行焊接操作。

焊接电源提供电能，焊接枪通过电弧将电能转化为热能，将工件加热至熔化状态，并在熔融的金属表面形成焊缝。

焊接过程中，传感器实时检测焊接参数（如电流、电压、温度等），并将数据反馈给控制系统。

控制系统根据传感器数据进行调整，以确保焊接质量。

二、弧焊机器人工作站的优势和应用弧焊机器人工作站相比传统手工焊接具有以下优势：1. 提高生产效率：机器人可实现连续、稳定、高速的焊接操作，大大提高了生产效率。

2. 提高焊接质量：机器人能够精确控制焊接参数，消除人为因素对焊接质量的影响，确保焊缝的均匀性和一致性。

3. 降低劳动强度：机器人能够代替人工完成繁重、危险的焊接工作，减轻工人的劳动强度。

4. 节约人力成本：机器人可以24小时连续工作，无需休息和加班，从而节省了人力成本。

弧焊机器人工作站广泛应用于汽车制造、船舶制造、机械制造等领域。

在汽车制造中，机器人能够高效地完成车身焊接，提高了车身的强度和密封性；在船舶制造中，机器人能够完成焊接工作，提高了船体的牢固性和耐用性；在机械制造中，机器人能够完成各种复杂零部件的焊接，提高了产品的质量和精度。

三、弧焊机器人工作站的发展趋势随着科技的不断进步和需求的不断增长，弧焊机器人工作站正朝着以下方向发展：1. 智能化：机器人将更加智能化，具备自主学习和决策能力，能够根据工件的形状和材料特性自动调整焊接参数，实现个性化焊接。

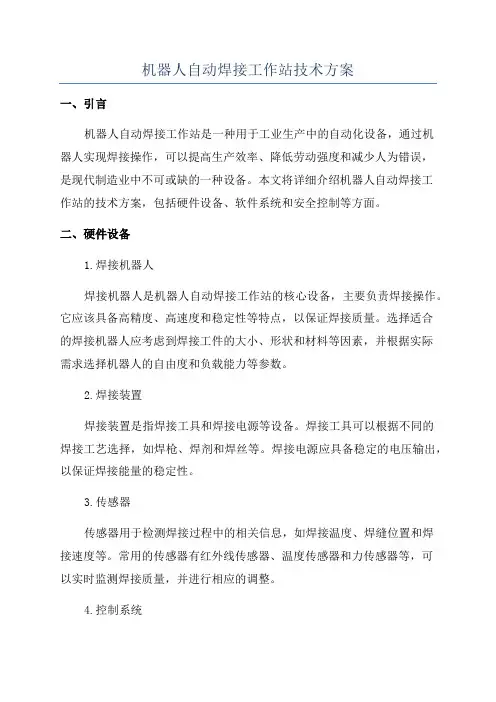

机器人自动焊接工作站技术方案一、引言机器人自动焊接工作站是一种用于工业生产中的自动化设备，通过机器人实现焊接操作，可以提高生产效率、降低劳动强度和减少人为错误，是现代制造业中不可或缺的一种设备。

本文将详细介绍机器人自动焊接工作站的技术方案，包括硬件设备、软件系统和安全控制等方面。

二、硬件设备1.焊接机器人焊接机器人是机器人自动焊接工作站的核心设备，主要负责焊接操作。

它应该具备高精度、高速度和稳定性等特点，以保证焊接质量。

选择适合的焊接机器人应考虑到焊接工件的大小、形状和材料等因素，并根据实际需求选择机器人的自由度和负载能力等参数。

2.焊接装置焊接装置是指焊接工具和焊接电源等设备。

焊接工具可以根据不同的焊接工艺选择，如焊枪、焊剂和焊丝等。

焊接电源应具备稳定的电压输出，以保证焊接能量的稳定性。

3.传感器传感器用于检测焊接过程中的相关信息，如焊接温度、焊缝位置和焊接速度等。

常用的传感器有红外线传感器、温度传感器和力传感器等，可以实时监测焊接质量，并进行相应的调整。

4.控制系统控制系统是机器人自动焊接工作站的智能核心，可实现对焊接过程的精确控制。

控制系统应具备高速度、高精度和实时响应的特点，以确保焊接操作的准确性和稳定性。

三、软件系统1.焊接路径规划焊接路径规划是通过对焊接工件进行几何和特征分析，确定焊接路径的过程。

软件系统应具备自动识别焊缝和焊接点的能力，并基于已有的焊接参数生成相应的焊接路径，以提高焊接效率和质量。

2.运动控制运动控制是指对焊接机器人的轨迹和速度进行控制。

软件系统应根据焊接路径规划生成的路径，实现焊接机器人的精确运动控制。

为了提高焊接速度和稳定性，可以采用基于模型预测控制（MPC）等先进控制算法。

3.监控监控功能可以实时获取焊接过程中的各项参数，并进行实时监控和反馈。

软件系统应具备报警和故障检测机制，以及数据记录和分析功能，以便对焊接质量和设备状况进行评估和改进。

四、安全控制1.环境安全焊接过程中会产生高温和有害气体等危险物质，因此需要对工作站进行良好的通风和消防措施，以确保操作环境的安全。

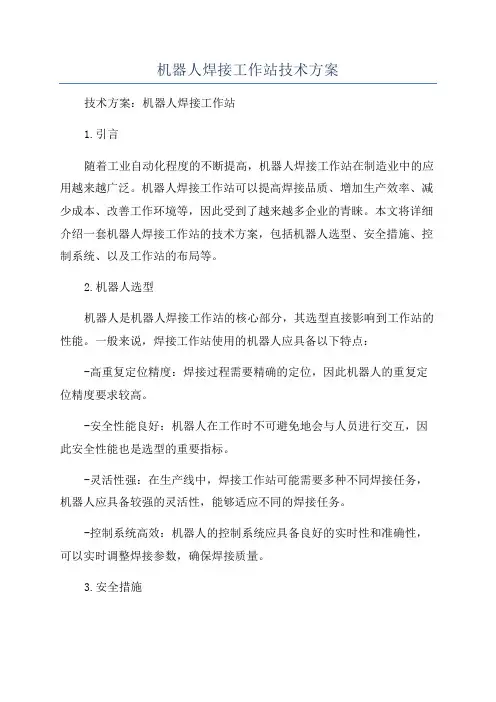

机器人焊接工作站技术方案技术方案：机器人焊接工作站1.引言随着工业自动化程度的不断提高，机器人焊接工作站在制造业中的应用越来越广泛。

机器人焊接工作站可以提高焊接品质、增加生产效率、减少成本、改善工作环境等，因此受到了越来越多企业的青睐。

本文将详细介绍一套机器人焊接工作站的技术方案，包括机器人选型、安全措施、控制系统、以及工作站的布局等。

2.机器人选型机器人是机器人焊接工作站的核心部分，其选型直接影响到工作站的性能。

一般来说，焊接工作站使用的机器人应具备以下特点：-高重复定位精度：焊接过程需要精确的定位，因此机器人的重复定位精度要求较高。

-安全性能良好：机器人在工作时不可避免地会与人员进行交互，因此安全性能也是选型的重要指标。

-灵活性强：在生产线中，焊接工作站可能需要多种不同焊接任务，机器人应具备较强的灵活性，能够适应不同的焊接任务。

-控制系统高效：机器人的控制系统应具备良好的实时性和准确性，可以实时调整焊接参数，确保焊接质量。

3.安全措施-安全围栏和光幕：用于设置机器人工作区域的边界，并通过光幕或传感器来检测人员进入工作区域，及时停止机器人工作，确保人员的安全。

-灭火系统：在焊接过程中，机器人可能会发生火灾等意外情况，因此应设置灭火系统，并确保其可靠性。

-紧急停机装置：在发生紧急情况时，可以通过按下紧急停机按钮来迅速停止机器人的工作，保证人员的安全。

4.控制系统-PLC控制系统：负责对机器人进行整体控制，包括机器人的运动控制、工作参数的设置、错误诊断等。

-视觉系统：用于监控焊接过程，检测焊接位置和焊缝质量，以及对焊接参数进行实时调整。

-感应系统：用于监测工作环境的温度、气体浓度等参数，并根据监测结果来调整工作站的工作状态。

-数据采集和存储系统：用于采集和存储焊接过程中的数据，以便后期分析和优化焊接工艺。

5.工作站布局-将机器人安置在固定位置，确保工作稳定。

-保证工作区域的安全通道，并设置标志和警示灯，提醒人员注意工作站的存在。

弧焊机器人工作站是一种高效、精确的自动化焊接系统，广泛应用于汽车制造、航空航天、船舶制造、建筑钢结构等领域。

弧焊机器人工作站的基本构成包括机器人本体、控制系统、焊接电源、焊枪、送丝机构、传感器以及安全防护设备等部分。

下面将对各个部分进行详细描述。

一、机器人本体弧焊机器人本体是工作站的核心部分，主要包括机器人底座、关节、臂部、手腕和焊枪等组件。

机器人底座负责支撑和固定整个机器人系统，保证机器人在工作过程中的稳定性。

关节和臂部通过伺服电机驱动，实现机器人在三维空间内的精确运动。

手腕则负责调整焊枪的姿态，以满足不同焊接位置的需求。

二、控制系统控制系统是弧焊机器人工作站的大脑，负责机器人的运动规划、轨迹生成、速度控制、力控制等任务。

控制系统主要由控制器、伺服驱动器、示教器、通讯接口等组成。

控制器根据焊接任务的需求，生成相应的运动轨迹和焊接参数，并通过伺服驱动器驱动机器人本体完成焊接任务。

示教器则用于人工示教和调试机器人，使其适应不同的焊接环境和任务。

三、焊接电源焊接电源是弧焊机器人工作站的动力源，为焊接过程提供稳定的电流和电压。

焊接电源的种类和参数选择需根据具体的焊接材料和工艺要求来确定。

弧焊机器人工作站通常采用数字化逆变焊接电源，具有体积小、重量轻、效率高、稳定性好等优点。

四、焊枪焊枪是弧焊机器人工作站的关键部分，负责将电流传递给焊接材料并产生电弧。

焊枪的种类和参数选择需根据具体的焊接材料和工艺要求来确定。

弧焊机器人工作站通常采用水冷式焊枪，具有散热效果好、寿命长等优点。

五、送丝机构送丝机构是弧焊机器人工作站的重要组成部分，负责将焊丝按照设定的速度和长度送入焊枪。

送丝机构的稳定性和精度直接影响焊接质量。

弧焊机器人工作站通常采用伺服电机驱动的送丝机构，具有速度快、精度高、稳定性好等优点。

六、传感器传感器是弧焊机器人工作站的感知器官，负责监测机器人的工作环境和工作状态。

传感器可以实时监测机器人的位置、姿态、速度等参数，并将这些信息反馈给控制系统，以便及时调整机器人的运动轨迹和焊接参数。
