电力人都在看的串联谐振电缆交流耐压试验三种方法

如何用串联谐振给发电机做交流耐压试验
想要鉴定发电机的绝缘强度,工频交流耐压试验是最有效和直接的方式，因为工频交流耐压试验中的电压和工作电压的波形频率都是一样的，这将对判断发电机是否可以使用具有重要的决定意义，所以工频交流耐压试验是发电机绝缘试验中一项非常重要的试验。

需要注意的是：在进行交流耐压试验前，应综合分析判断绝缘电阻、吸收比、泄漏电流等其它无损检测结果，再决定发电机是否能进行耐压试验，以免在试验中绝缘过度击穿。

如何做串联谐振发电机交流耐压试验，具体操作如下：
过电流保护按试验变压器高压侧额定电流的1.2倍整定..
例如：50A的变压器励磁额定电流的高电压侧，所述变压器被配置为50/5，其电流继电器应调整5A的值。

过电压保护设置为试验电压的1.1倍。

例如：当测试电压为39千伏时，显示器应调整为43千伏。

将分压器电缆连接到控制台上的高压两结接线柱上。

注意所有接地线必须连接牢固可靠..
激励电压连接到所述两个高压电流控制台终端电流互感器。

耐压时间设定：将时间继电器上的试验时间设定为要求的试验时间。

测试配线检查正确后，控制台断路器关闭。

如果调整器不处于零位置，则调整器将自动返回零。

不要打开主电源，调整反应堆的核心间隙，观察升降和净限保护功能是否正常。

关闭主电源，按下“升压”按钮，升压到电抗器获得数百伏特电压，通过改变气隙调节输出电压到最高，此时可调高电压，当电压达到测试电压值时，会自动承受定时，达到设定的耐压时间，设备自动将电压降至零。

切断主电源。

在试验过程中，有关人员应加强对被测设备的监测。

在出现异常现象时，应迅速降低电压调节器，同时断开电源。

电缆串联谐振交流耐压测试方法电缆串联谐振交流耐压试验方法有电缆测试超低频法，电缆测试振荡电压法和电缆测试谐振耐压法3种。

1、电缆测试的超低频方法一般的工频耐压测试中，电缆容量大，测试变压器容量大，现场需要大量的测试电源来为电缆提供无功功率。

因此，工频耐压测试不适用于该领域。

因此，必须使用超低频作为测试电源。

这样不仅可以减少测试变压器的容量，还可以更方便地操作现场测试。

但是，由于用这种方法检测出的绝缘缺陷不太有效，所以“方法”一词通常用于测试中适用的低压电缆。

2、电缆测试振荡电压的方法测试的原理是用直流给电缆充电。

电压达到一定值后，通过间隙释放电阻和电感，得到阻尼振荡电压，检查电缆的主绝缘和附件的绝缘缺陷。

该方法比直流耐压试验效果好，但振荡电压有衰减，不能满足长电缆的需要，存在高频电压对电缆的损坏较大的问题。

3、谐振耐压测试方法该方法能够满足高压大电流的测试要求。

根据调节方式的不同，将谐振耐压法分为感应调制法和频率调制法。

根据共振方式的不同，分为串联共振和并联共振。

电缆的可调电感谐振耐压用于调节电抗器的电感，使电抗器的电容器和电缆在电源频率(50Hz)下谐振，满足测试要求。

电缆的调频谐振耐压会改变测试电源的输出频率，使电抗器环路上具有固定的电感，然后被测产品出现谐振，以满足测试要求。

电缆串联谐振法是在测试变压器的电流满足测试要求，但电压没有达到测试电压时，将电抗器和测试产品串联进行测试。

当电路处于谐振状态时，测试产品之所以能够产生q倍谐振法，是因为在测试变压器的电压满足测试要求，但电流不满足要求时，电抗器与测试产品并联，使环路参数满足测试的谐振要求。

电抗器的感应电流补偿测试产品的电容器电流。

串联谐振法对容性试品交流耐压试验的方法及参数计算
方法：
1.构建测试电路：将试品与一定频率交流电源和电流表连接，组成串
联谐振电路。

谐振电路由电源、交流电路、试品、电感和电容组成。

2.设置测试频率：根据试品的特性和所需测试的频率范围，选择合适
的交流电源频率。

3.调整电感和电容：根据试品的额定容值和测试频率，选择合适的电
感和电容，使得串联谐振电路在测试频率上达到谐振。

4.测试电流：通过交流电流表测量电路中的交流电流，并记录下来。

5.计算耐压值：根据谐振时的电感和电容值，可以计算出交流耐压值。

交流耐压值是试品能够承受的最高电压。

参数计算：
1.电感计算：电感的大小与试品的容值和频率有关。

根据串联谐振电
路的条件，可以通过以下公式计算电感值：
L=1/(4π^2f^2C)
其中，L为电感值，f为频率，C为试品的容值。

2.电容计算：电容的大小与试品的容值和频率有关。

可以根据以下公
式计算电容值：
C=1/(4π^2f^2L)
其中，C为电容值，f为频率，L为电感值。

3.耐压计算：根据谐振电路的条件，可以将谐振时的电感值和电容值代入以下公式计算耐压值：
V=2πfL
其中，V为耐压值，f为频率，L为电感值。

需要注意的是，在实际操作中应当注意电路的安全性，避免触电等事故发生。

同时，选用合适的频率范围和合适的仪器设备，以确保测试的准确性和可靠性。

串联谐振的操作方法以及注意事项华天电力为大家介绍串联谐振正确操作方法介绍如下：
1.电缆试验操作：
注意事项：
（1）10kV电缆耐压装置采用串联谐振；
（2）用于10kV和35kV电缆的耐压试验装置，10kV电缆进行耐压励磁变压器接低端，35kV电缆采用耐压励磁变压器接较；
（3），用于10kV，35kV和110kV电缆：10kV，连接到所述励磁变压器，励磁变压器110kV电缆接触压力的低端35kV电压的电缆;
2.电机耐压试验操作:
注意事项:
（1）串联谐振技术用于控制电机的耐压装置，励磁变压器进行一般接低端；
（2）用于控制电机和电缆的耐压试验装置，电缆进行耐压励磁变压器接低端，电机具有耐压励磁变压器接；
（3）通常，用于电动机耐压的谐振装置与低压电缆兼容。

3. GIS、开关及变压器进行试验方法操作：
注意事项:
（1）串联谐振技术用于控制开关、GIS、变压器的耐压装置，励磁变压器的输出工作电压进行一般具有较高；
（2）用于控制开关、GIS的耐压试验装置，励磁变压器接，变压器进行耐压励磁变压器接低端；
（3）通常，模型兼容的交换到大于连接到下端的谐振装置的电缆，励磁变压器更短的长度;
（4）用于控制开关及较低电容量的试品交流耐压试验时，需要将企业所有电抗器串联在高压系统回路中，可以有效确保实现谐振；
（5）用于控制开关、GIS、变压器的耐压时，需要将电抗器进行串联系统连接，电抗器串联只数按照企业实际的试验工作电压通过确定。

电缆串联谐振做电缆交流耐压试验方法电缆串联谐振做电缆交流耐压试验有：电缆试验超低频法、电缆试验振荡电压法、电缆试验谐振耐压法三大方法。

1、首先是电缆试验超低频法。

由于常用的工频耐压试验中，电缆容量大，试验变压器容量大、且需要现场提供相当大的试验电源，来给电缆提供无功功率，因此，工频耐压试验并不适用于现场。

所以就需要采用超低频作为试验电源，不仅可以让试验变压器的容量降低，而且在现场试验操作起来更简单，但由于此方法检测出的绝缘缺陷效果不太好，所以词方法一般在中低压电缆试验中应用。

2、然后是电缆试验振荡电压法。

试验原理是对电缆进行直流充电，电压达到一定值后，通过间隙对电阻电感放电，就得到一个阻尼振荡电压，以此检查电缆主绝缘和附件的绝缘缺陷。

这一方法要比直流耐压试验更有效，不过震荡电压存在衰减，不能满足长电缆的需要，且高频率电压对电缆有非常大伤害，这是这一方法存在的问题。

3、后是谐振耐压试验方法。

此方法可以满足高电压、大电流的试验要求。

谐振耐压法按调节方式分为调感式和调频式;按谐振方式分为串联谐振和并联谐振。

电缆调感式谐振耐压是经过调解回路电抗器的电感量，让电抗器和电缆的电容在工频(50Hz)下产生谐振，来达到试验要求。

电缆调频式谐振耐压是改变试验电源的输出频率，使回路中固定电感量的电抗器与试品产生谐振来达到试验要求。

电缆串联谐振法是当试验变压器的电流满足试验要求而电压达不到试验电压时，采用电抗器与试品串联的方式进行试验，当回路处于谐振状态时，试品上可以产生Q倍(Q为回路品质因数)的变压器输出电压，电源供给的能量仅仅是回路中消耗的有功功率。

电缆并联谐振法是当试验变压器的电压满足试验要求而电流达不到要求时，采用电抗器与试品并联的方式使回路参数满足谐振要求进行试验，此时电抗器的感性电流补偿试品的容性电流。

电力电缆耐压试验的主要方法有哪些？电缆耐压试验是一种寻找电缆存在的故障的检测方式。

在试验过程中容易受到各种因素的影响，导致出现故障、短路等问题。

以下介绍几种电缆耐压试验的主要方法。

一、超低频耐压试验超低频（0.1Hz）耐压试验方法最早出现于1980年，其主要是用于观察电缆运行是否存在绝缘缺损的一种无损试验方法，并且该方法经过大量的研究室试验以及现场试验，证实超低频耐压试验在中低压电力电缆耐压试验中有较好的应用效果。

该方法利用的原理是将50Hz 交流电通过整流与滤波转变为直流电压，再经由逆变电路，将直流电压转变为1kHz交流电压，再通过0.1Hz正弦振荡器完成调幅处理，当经过调幅后，1kHz交流电压等幅波就会转变为0.1Hz变化条幅波。

其主要是基于高压变压器与电压倍增电路之间形成的高电压，其主要表现为正弦波，并经由压敏电阻器进行调解，从而使高交流电压负载输出为0.1Hz高压正弦波形。

超低频耐压试验的优势主要在于：①无损坏；②准确性高；③设备体积小，易于携带。

但是该方法的输出电压等级较低，主要还是在中低压电缆耐压试验中使用。

二、调感式工频串联谐振试验该方法主要是利用电抗器的感抗作用以及被测电缆电容的容抗在50Hz工频环境中会产生谐振的工作原理，此过程中会产生高电压。

调感式工频串联谐振试验的优势在于：①输出电流波形基本为正弦波；②特异性高，只有在串联谐振回路满足了产生谐振的条件后，才会形成高电压，而被测电缆一旦出现问题，就会造成回路异常，就相当于电缆短路，高电压也会出现一致性降落，又由于电抗器能够限制短路电流，从而保护装置不受影响，从而不需要加装电阻保护装置。

该试验方式的劣势在于操作复杂、系统品质因数不高、自动化水平低、噪音大，导致其在实际中的应用受到限制。

三、变频串联谐振试验变频串联谐振试验原理与上述调感式工频串联谐振试验原理相似，唯yi不同之处在于：变频串联谐振试验是通过调节变频电源中的输出电压频率实现试验回路产生谐振；而调感式工频串联谐振试验则是通过基于50Hz工频下的调节电抗器产生的电感量实现试验回路产生谐振。

串联谐振交流耐压试验
华天电力专业生产串联谐振（又称串联谐振耐压设备），接下来为大家分享串联谐振交流耐压试验。

随着我国的电力事业的迅速发展，尤其是在城网改造中，用交联聚乙烯电缆（以下简称：“交联电缆”）代替架空线路已成为一种趋势，高电压的电力交联电缆使用的数量越来越多。

为了检验和保证交联电缆的安装质量，在送电投运前，对交联电缆进行现场交流耐压试验十分必要。

过去由于受试验设备的限制，在现场对交联电缆进行交流耐压试验比较困难，一般采用直流耐压试验来代替。

存在两个缺点：
1）直流电压对交联聚乙烯绝缘，有积累效应，即“记忆性”。

一旦电缆有了由于直流试验而引起的“记忆性”，它就需要很长时间来释放尽残留在电缆中直流电荷。

而当该电缆投入运行时，直流电荷便会叠加在交流电压峰值上，产生“和电压”，远超过电缆的额定电压，使绝缘加速老化，缩短使用寿命。

2）直流电压分布与实际运行的交流电压不同，直流电场分布受电阻率影响，而交流下电场分布与电阻率和介电系数都有关。

因此直流耐压试验并不能象交流耐压一样可以准确地反映电缆的机械损伤等明显缺陷，直流试验合格的电缆，投入运行后，在正常工作电压作用下，也会发生绝缘故障。

由此可见，对于交联电缆采用传统的直流耐压试验是不可取的，应予淘汰。

近年来，国内外许多专家都建议现场对交联电缆进行交流耐压试验来代替直流电压试验。

由于电力电缆对地电容量很大，在现场采用50Hz工频进行交流耐压试验条件难
以具备，但采用调频电源进行交流耐压试验，条件是基本具备的。

根据GB50150-2006电气装置安装工程电气设备交接试验标准现场绝缘耐压试验中使用的交流电压频率，可采用30-300Hz。

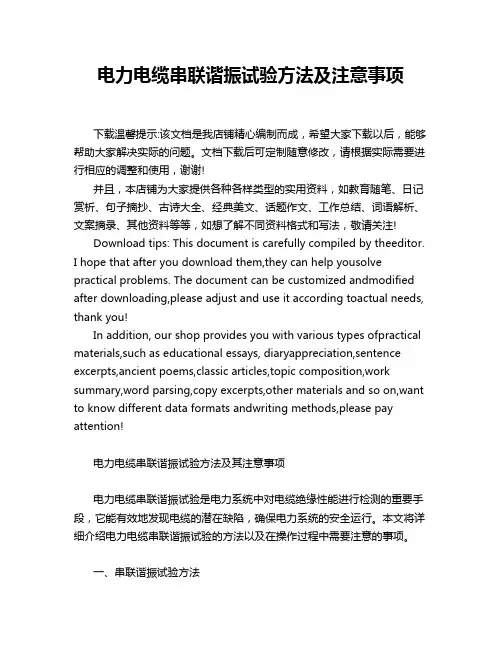

电力电缆串联谐振试验方法及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电力电缆串联谐振试验方法及其注意事项电力电缆串联谐振试验是电力系统中对电缆绝缘性能进行检测的重要手段，它能有效地发现电缆的潜在缺陷，确保电力系统的安全运行。

变频串联谐振的交流耐压试验变频串联谐振的交流耐压试验电网改造过程中，高压电气设备广泛使用，交流耐压试验是鉴定电气设备绝缘强度最直接的方法，也是判断电气设备能否投运以避免发生绝缘事故最有效最主要的手段。

摘要：文章对串联变频谐振交流耐压试验的工作原理及试验方法介绍，通过对渭南地区64/110kV电缆的现场试验和数据分析，并提出现场试验操作的注意事项。

关键词：电力电缆,变频串联谐振,交流耐压试验,调谐1变频串联谐振1.1工作原理变频串联谐振原理是应用LC串联谐振产生交流高压电源来进行工作。

变频串联谐振全套设备主要由变频电源、励磁变压器、谐振电抗器、高压分压器和补偿电容器五部分组成。

1.2装置配置的计算方法实际使用时，装置配置主要取决于以下几个方面：①电缆的最高试验电压Us。

②电缆的最大和最小等效电容量Cx。

③电缆的试验频率f。

工频交流范围：45～65Hz。

④耐压时间T。

1.3电力电缆交流耐压试验方法电力电缆现场试验时，被试电缆的其中一相接交流高压电源，其它两相接地，电缆另一端三相开路，不能三相并联对地同时进行交流耐压试验。

2现场试验2.1现场使用方法及具体试验情况现场使用按以下步骤进行：①估算被试电力电缆的等效电容量Cx。

②根据已配电抗器的情况，选择串并联应用。

根据公式I≤2πfCUs以及f==50Hz计算可能的回路电流和频率范围，并注意电抗器的实际耐压情况。

③连接线路时，电抗器串并联使用时应注意同名端引线及耐压等。

④确保线路连接好，接通变频电源的电源开关。

⑤试验完毕后，降压关机，并给电缆放电。

下面举个具体现场例子，供大家参考。

线路名称：丰塬变110kV丰陕Ⅰ线路。

电缆型号：YJLW0364/1101×400；电缆长度：120m可知：此电缆的等效电容量=0.017uF，试验电压=128kV，试验频率为30Hz≤f≤80Hz，串联谐振回路的品质因数≥30。

电气设备的交流耐压试验方法交流耐压试验是对电气设备绝缘外加交流试验电压，该试验电压比设备的额定工作电压要高，并持续一定的时间（一般为1min）。

交流耐压试验是一种最符合电气设备的实际运行条件的试验，是避免发生绝缘事故的一项重要的手段。

因此，交流耐压试验是各项绝缘试验中具有决定性意义的试验。

但是，交流耐压试验也有缺点，它是一种破坏性的试验；同时，在试验电压下会引起绝缘内部的累积效应。

因此，对试验电压值的选择是十分慎重的，对于同一设备的新旧程度和不同的设备所取的数值是不同的，在我国《电力设备预防性试验规程》中已作了有关的规定。

一、交流工频耐压试验1.交流耐压试验接线原理交流耐压试验的接线，应按被试品的要求（电压、容量）和现有试验设备条件来决定。

通常试验时采用是高压成套设备（包括高压试验变压器及试验变压器控制箱/台）。

图1－18中给出交流工频耐压试验的接线图。

图1－18交流耐压试验接线图在图中接于测量线圈P1、P2的电压表属于低压侧测量，可以通过变比换算到高压侧。

而接于C1和C2之间电压表属于高压侧测量，这是现场常用的方法，它可以避免由于容性电流而使被试设备端电压升高所带来的影响。

我国的试验变压器有各种电压和容量等级，各单位在购置试验变压器时应对本单位的电气设备在实验电压下的充电进行计算，根据充电电流小于试验变压器的额定输出电流的原则ωC X），来选择试验变压器的容量。

而充电电流可以用被试物的电容来估算（I冲=U试验电压C X可用西林电桥来测定。

2、串联谐振、并联谐振及串并联谐振的试验方法对于大型发电机组、变压器、GIS、交联电缆等大容量较大的试品的交流耐压试验，需要大容量的试验变压器、调压器以及电源。

现场往往难以办到，即使有试验设备，也需动用大型汽车、吊车等，费力费时。

在此情况下，可根据具体情况分别采用串联谐振、并联谐振或串并联谐振的方法来进行现场试验。

串并联谐振可通过调节电感来实现，也可通过调节频率或电容来实现。
