电梯限速器校验作业指导书05-18

电梯限速器校验作业指导书

05-18

1.目的

为了保证电梯限速器校验工作质量，规范校验工作程序和内容，

确保校验结果的准确性，特制定本指导书。

2.适用范围

本检定细则所称电梯限速器校验，适用于曳引式电梯、液压电梯、杂物电梯等电梯限速器的校验（不适用防爆电梯）。

测试电梯限速器动作速度（电气、机械）是否与限速器标称动作速度相符或与《电梯制造与安装安全规范》GB7588-2003规定相符，而且与电梯额定速度相匹配。

3.校验依据

TSGT7001-2009《电梯监督检验和定期检验规则一曳引与强制驱动电梯》TSG T7004-2012《电梯监督检验和定期检验规则一液压电梯》

GB 7588-2003《电梯制造与安装安全规范》

GB 25194-2010《杂物电梯制造与安装安全规范》

4.校验仪器和工具及要求

注：本规程不排除采用更先进的、精度更高的检定仪器设备或综合性检定仪器设备进行校验。

5.校验程序及要求

5.1电梯限速器校验的申请及受理

（1）用户要求限速器校验时，需填写《电梯检验申请、受理/任

务单》（应详实地填写限速器的型号参数及与其对应的电梯的注册代码，要求盖有使用单位公章或申请人签字。）。

（2）对于无机房电梯或检验现场不具备限速器校验条件的电梯，申请方应将限速器拆卸送到本公司校验室进行校验。

5.2电梯定期检验过程中限速器校验的要求

在电梯定期检验过程中，限速器出现下列情况之一，需要现场校验限速器，并出具校验报告：

（1）使用周期达到2年的限速器，并且定期检验时无限速器校验报告；（2）使用周期达到5年的杂物电梯限速器，并且定期检验时无限速器校验报告；

（3）限速器动作出现异常；

（4）限速器各调节部位圭寸记损坏的电梯。

5.3校验前准备事项

（1）检验运营中心应至少安排2名具有电梯检验员或以上资格的人员执行电梯限速器的校验工作；

（2）校验人员必须了解电梯限速器的基础知识，熟悉并能执行限速器校验的有关法规、标准，能熟练使用校验仪器，并具备限速器校验的实际技能；

(3)执行现场校验的检验员首先应检查所带的检验仪器设备及校验工具是否

齐全，校验仪器设备及校验工具状态应完好，仪器设备应在计量检定有效期内；

(4)校验人员应配备和穿戴必需的防护用品，安全监督员(现场检验组长)应做好安全交底，并且告知检验员应遵守施工现场或者使用单位明示的安全管理规定。

5.4现场校验条件的确认

进入检验现场时，校验人员应首先确认现场校验条件。校验现场应具备以下条件：

(1)机房或者机器设备间的空气温度应保持在5?40C之间；

(2)电源输入电压波动在额定电压值的士7 %范围内；

(3)环境空气中没有腐蚀性和易燃性气体及导电尘埃；

(4)检验现场(主要指机房或者机器设备间、井道、轿顶、底坑)应清洁，没有与电梯工作无关的物品和设备，基站、相关层站、轿厢内等检验现场应放置表明正在进行检验的警示牌；

(5)对井道进行了必要的封闭；

特殊情况下，电梯设计文件对温度、湿度、电压、环境空气条件等

进行了专门的规定的，检验现场的温度、湿度、电压、环境空气条件等应符合电

梯设计文件的规定。

对于不具备现场校验条件的电梯，或者限速器校验操作时可能导致危

险，校验人员可以中止校验，并要求电梯使用单位将限速器拆下进行校验。

5.5现场校验

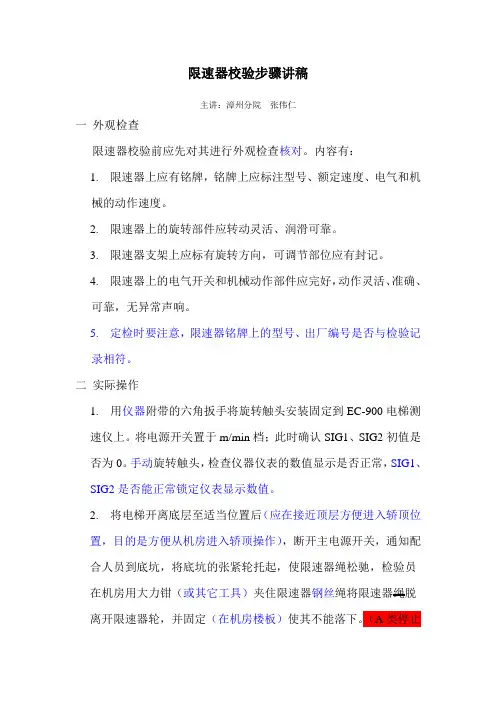

（1）限速器外观检查

限速器的铭牌应标注型号、额定速度、电气和机械动作速度；

限速器旋转部件应转动灵活、润滑可靠；限速器外露旋转部分应涂黄色警示色；限速器支架上应有限速器旋转方向标记；限速器电气动作

开关和机械动作部件应完好，动作灵活、准确、可靠，无异常声响；限速器额定速度应与电梯的额定速度相匹配。

（2）将轿厢开至顶层，关闭层门和轿厢门，在层门处放置警示牌，断开电梯主电源开关。

（3）测量限速器绳轮的节圆直径D:用游标卡尺测量限速器钢丝

绳之间的距离L、钢丝绳的直径d,则限速器绳轮的节圆直径D=L-d。

如图4-1 :

图4-1

(4)使用大力钳将限速器钢丝绳脱离限速器轮。

(5)测量电梯限速器测试仪的检测电源，电源要求额定电压220V, 电压波动在+7% —10%范围内。

(6)按限速器测试仪操作规程(附件A)执行限速器速度测试仪操作。

5.6注意事项

(1)每个动作速度应测量三次，取平均值，如果发现某一测量值异常，应重新测量三次。

（2）不应戴手套检查旋转部件，且应注意剪切和挤压等危险。

（3）驱动电机的转速变化率应尽量小，即应以尽可能低的加速度来达到限速器的动作速度，以便消除惯性影响。

（4）校验后应将限速器钢丝绳及时复位（限速器绳复位时，应防止绳的张力过大及大力钳的意外窜动），并对限速器、安全钳拉杆和底坑限速器张紧轮等相关部件的复位情况进行确认，并以检修速度先向上后向下，先点动后小距离运行，确认无异常情况后，电梯方可投入正常运行。

（5）对于拆卸下来的限速器，限速器绳轮的节圆直径D=D2h+d

（D0为限速器绳轮的外圆直径，h为轮槽的深度，d为钢丝绳直径），

然后按限速器测试仪操作规程附件A执行限速器速度测试仪操作。

5.7校验结果的判定

5.7.1当电梯额定速度V时，

（1）操纵轿厢安全钳的限速器动作速度V i : 115%V < V i<下列各值，

①非不可脱落滚柱式瞬时式安全钳为0.8m/s ;

②不可脱落滚柱式瞬时式安全钳为1m/s;

③额定速度V < 1m/s的渐进式安全钳为1.5m/s ;

0 25

④额定速度V >1m/s的渐进式安全钳为1.25V 一一（m/s）。

V

注：对于额定载重量大，额定速度低的电梯，限速器动作速度V i:

115%/ < V i W出厂标定值。

（2）对重（或平衡重）安全钳的限速器动作速度V2 : V i

1）除使用对重（或平衡重）安全钳外，轿厢上行超速保护装置速度范围V3: 115%/ < V3 < 110%/1。

①轿厢上行安全钳，V3是指操纵轿厢安全钳的双向限速器的上行机械动作速度；

②曳引轮制动器作为轿厢上行超速保护装置时，V3是指操纵轿厢

安全钳的限速器的上行电气动作速度；

③夹绳器、制动夹轨器等既有用操控轿厢安全钳的双向限速器的上行机械动作触发，也有操纵轿厢安全钳的限速器的上行电气动作触发

（但要求在停电溜梯时也能动作），视实际情况而定。

2）使用对重（或平衡重）安全钳时，V3是指对重（或平衡重）安

全钳的限速器的机械动作速度：V1

（4）限速器电气开关动作速度V1e: V1e

时V ie W V i、V2 或V3 ) o

为防止限速器电气开关误动作，限速器电气开关动作速度V1e应大于105%/ ;限速器电气开关动作速度接近电梯额定速度时，参考

限速器动作速度，建议此动作速度不宜小于115%/。

表1 :校验结果判定要求

注：v表示电梯额定速度。

5.7.2在3次测试中，限速器的实测动作速度均应满足5.7.1规定的范围内，校验结论为合格，否则校验结论为不合格。对于合格的限速器，应重新进行铅封，铅封应标有校验日期，并在10个工作日内

出具校验结论为合格的校验报告。对于不合格的限速器，应给予调试合格后加铅圭寸。当无法调试或多次调试后仍不能达到合格标准时，应出具校验结论为“不合格”的校验报告，并在备注中提示使用单位将限速器交制造厂家修理或将限速器更新。

6.资料归档

6.1校验工作完成后，公司应当按照相关要求，将下列资料及时汇总、归档。（1）《电梯限速器校验原始记录》；

（2）《电梯限速器校验报告》；

（3）《电梯检验申请、受理/任务单》；

（4）《特种设备中止检验通知单》（如果有）；

（5）其它与校验工作相关的资料。

6.2存档资料应当至少保存6年。

7.异议处理

校验人员应告知使用单位如果对校验结果有异议，应在接到《通知书》或校验报告后的15日内向公司提出异议意见，公司应当执行《申诉、投诉与抱怨处理程序》。

8.相关文件、记录和报告

1）文件控制程序CSSI/CX01

2）记录控制程序CSSI/CX02

3）检验仪器设备管理程序C SSI/CX05 4）检验检测过程控制程序C SSI/CX09 5）保密与保护所有权程序C SSI/CX10 6）接受安全监察管理程序C SSI/CX11 7）检验检测方法的确定及应用程序CSSI/CX12

8）计算机软件编审和数据安全保密程序CSSI/CX13

9）检验检测安全管理程序CSSI/CX18

10）检验报告和原始记录的控制程序CSSI/CX19

11）检验检测质量监督程序CSSI/CX20

12）不符合控制程序CSSI/CX24

13）申诉、投诉与抱怨处理程序CSSI/CX25

14）纠正措施控制程序

15）预防措施控制程序

16）电梯检验申请、受理/任务单CSSI/CX27

CSSI/CX28

CSSI/ZJCX0901

17）特种设备检验意见通知书CSSI/ZJCX0902

18）特种设备中止检验通知单CSSI/ZJCX0903

19）曳引与强制驱动电梯定期检验细则CSSI/XZ- YQ-A/O 20）自动扶梯和自动人行道定期检验细则CSSI/XZ-FR-A/0

21）杂物电梯定期检验细则CSSI/XZ-ZW-A/0

22）消防员电梯定期检验细则CSSI/XZ-XF-A/0

上述文件未注年号，意即应采用最新版本。

9.本细则由本机构制定并负责解释。上级主管部门另有规定的事宜,

从其规定。

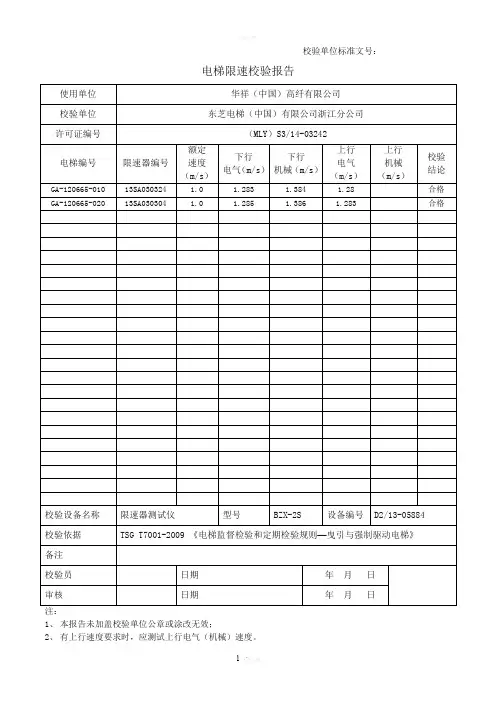

10.校验记录、校验报告的填写

电梯检验作业指导书

电梯检验作业指导书 编号: YK-ZY-04-2016 版次: A/0 编制/日期: 审核/日期: 批准/日期: 重庆怡快电梯有限公司CHONGQING YIKUAI ELEVATOR COMPANY LED

电梯检验作业指导书 1、适用范围 本细则适用于在用电力驱动的曳引式电梯(防爆电梯、消防员电梯、杂物电梯除外)的安装、改造、重大维修施工检验。 2、检验依据 《电梯制造与安装安全规范》GB7588-2003 《电梯监督检验与定期检验规则—曳引与强制驱动电梯》TSG T7001-2009 3检验性质 电梯施工检验就是电梯生产单位对执行相关法规标准规定、落实安全责任,开展为保证与自主确认电梯安全的相关工作质量情况的自行检验。电梯生产单位的检验记录或者报告中的结论,就是对设备安全状况的综合判定。 4、检验基本规定 施工单位应当按照设计文件与标准的要求,对电梯机房(或者机器设备间)、井道、底坑等涉及电梯施工的土建工程进行检查,对电梯制造质量(包括零部件与安全保护装置等)进行确认,并且做好记录,符合要求后方可以进行电梯施工。 施工单位应当按照相关安全技术规范与标准的要求,保证施工质量,真实、准确地填写施工检验记录与检验报告书,对施工或者日常维护保养质量以及提供的相关文件、资料的真实性及其与实物的一致性负责。 实施施工检验,应当遵守以下规定: (一)对于电梯安装过程,按照本细则第9条规定的检验内容、要求与方法,对项目进行检验; (二)对于电梯改造与重大维修过程,按照本细则第9条规定的检验内容、要求与方法,对改造与重大维修涉及的相关项目及其内容进行检验,其她项目按照定期检验要求进行检验。 5、整机检验条件 对电梯整机进行检验时,检验现场应当具备以下检验条件: (一)机房或者机器设备间的空气温度保持在5～40℃之间; (二)电网输入正常,电压波动在额定电压值±7％的范围内; (三)环境空气中没有腐蚀性与易燃性气体及导电尘埃;

电梯限速器校验作业指导书05-18

电梯限速器校验作业指导书 05-18 1.目的 为了保证电梯限速器校验工作质量，规范校验工作程序和内容， 确保校验结果的准确性，特制定本指导书。 2.适用范围 本检定细则所称电梯限速器校验，适用于曳引式电梯、液压电梯、杂物电梯等电梯限速器的校验（不适用防爆电梯）。 测试电梯限速器动作速度（电气、机械）是否与限速器标称动作速度相符或与《电梯制造与安装安全规范》GB7588-2003规定相符，而且与电梯额定速度相匹配。

3.校验依据 TSGT7001-2009《电梯监督检验和定期检验规则一曳引与强制驱动电梯》TSG T7004-2012《电梯监督检验和定期检验规则一液压电梯》 GB 7588-2003《电梯制造与安装安全规范》 GB 25194-2010《杂物电梯制造与安装安全规范》 4.校验仪器和工具及要求

注：本规程不排除采用更先进的、精度更高的检定仪器设备或综合性检定仪器设备进行校验。 5.校验程序及要求 5.1电梯限速器校验的申请及受理 （1）用户要求限速器校验时，需填写《电梯检验申请、受理/任 务单》（应详实地填写限速器的型号参数及与其对应的电梯的注册代码，要求盖有使用单位公章或申请人签字。）。

（2）对于无机房电梯或检验现场不具备限速器校验条件的电梯，申请方应将限速器拆卸送到本公司校验室进行校验。 5.2电梯定期检验过程中限速器校验的要求 在电梯定期检验过程中，限速器出现下列情况之一，需要现场校验限速器，并出具校验报告： （1）使用周期达到2年的限速器，并且定期检验时无限速器校验报告；（2）使用周期达到5年的杂物电梯限速器，并且定期检验时无限速器校验报告； （3）限速器动作出现异常； （4）限速器各调节部位圭寸记损坏的电梯。 5.3校验前准备事项 （1）检验运营中心应至少安排2名具有电梯检验员或以上资格的人员执行电梯限速器的校验工作； （2）校验人员必须了解电梯限速器的基础知识，熟悉并能执行限速器校验的有关法规、标准，能熟练使用校验仪器，并具备限速器校验的实际技能； (3)执行现场校验的检验员首先应检查所带的检验仪器设备及校验工具是否

ZY26电梯限速器校验作业指导书

厦门市广奥电梯有限公司 GA-ZY27-2012 电梯限速器校验作业指导书 版本：第1版 受控状态： 分发号： 部门： 编制： 审核： 批准： 持有者： 2012 – 01 - 08 发布 2012 – 01 - 10 实施

1内容与范围 1.1 本作业指导书规定了电梯限速器校验的基本要求与安全注意事项。 1.2 本作业指导书适用于电梯限速器的校验。 2引用标准与文件 TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》 GB7588-2003《电梯制造与安装安全规范》 JG135-2000《杂物电梯》 3总则 3.1首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。 3.2限速器校验范围为：0.25m/s ~ 10m/s。 3.3 限速器动作速度范围应符合GB7588-2003《电梯制造与安装安全规范》或 JG135-2000《杂物电梯》的规定（见附录A），外观质量可靠，无存在异声。 3.4电梯限速器校验有效期二年，杂物电梯限速器校验有效期五年。 3.5校验报告编号编写规则为：TXSQ－■■－XXXX－△△△△，其中■■为备案序列号；XXXX为年份号；△△△△为检验流水号。 3.6限速器每个运行方向的动作速度需测试三次，若均在范围之内，则取其平均值作为最终校验值。双向限速器应对两个方向的动作速度分别进行校验。 4注意事项 4.1现场校验时先确认环境安全，校验全过程电梯必须在停机状态。 4.2供电电源电压为220V，电压波动不应超过±10 %，若仪器较长时间未作使用，应在校验前通电一段时间。 4.3现场限速器校验拖拉限速器钢丝绳时，必须用专用钩子拖拉，切勿用手拖拉。 4.4传感器及连接线的插拔不能带电操作，不能强制将电机堵转，以避免将电机烧坏；若发现方向不正确时，应在电机停转后改变转动方向。

电梯限速器校验实施细则.docx

电梯限速器校验实施细则 1 内容与范围 1.1 本细则规定了电梯限速器校验的基本要求与安全注意事项。 1.2 本细则适用于电梯限速器的校验。 2 引用标准与文件 TSG T7001-2009 《电梯监督检验和定期检验规则-- 曳引与强制驱动电梯》 GB7588-2003《电梯制造与安装安全规范》 JG135-2000《杂物电梯》 3 总则 3.1 首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。 3.2 限速器校验范围为：0.25m/s ~ 10m/s。 3.3限速器动作速度范围应符合GB7588-200《〈电梯制造与安装安全规范》或JG135-2000 《杂物电梯》的规定（见附录A）,外观质量可靠，无存在异声。 3.4 电梯限速器校验有效期二年，杂物电梯限速器校验有效期五年。 3.5校验记录编号格式：XD —XXXX —■△△△,其中XXXX为日期号；■为校验员代号；△△△报告书序号。 3.6 限速器每个运行方向的动作速度需测试两次，若均在范围之内，则取其平均值作为 最终校验值。双向限速器应对二个方向的动作速度分别进行校验。 4 注意事项 4.1 现场校验时先确认环境安全，校验全过程电梯必须在检修或停机状态。 4.2供电电源电压为220V,电压波动不应超过± 10 %,若仪器较长时间未作使用，应在校验前通电一段时间。 4.3现场限速器校验拖拉限速器钢丝绳时,必须用专用钩子拖拉,切勿用手拖拉。 4.4 传感器及连接线的插拔不能带电操作,不能强制将电机堵转,以避免将电机烧坏；若发现方

向不正确时，应在电机停转后改变转动方向。 4.5校验时仪器显示为“ X.XX ―― X.XX ”，其中左边显示的是限速器轮盘节圆旋转线速度，右边显示的是橡胶轮节圆旋转线速度。左边为测量值，右边为参考值，若两者比较接近（一般相差不超过1%）则可判定校验值有效，若相差较大时，应复核限速器轮盘节圆直径，并重新计算和输入节圆周长。 5校验前的准备 5.1用大力钳夹住限速器钢丝绳一端或抬起底坑张紧轮，待钢丝绳松弛后将其脱离限速器轮槽。 5.2测量轮盘下方两根限速器绳内侧之间的距离，加上限速器绳的直径，得出限速器轮 盘上的节圆直径，计算其节圆周长。 5.3取出电机及支架，将两者紧紧固定，把电机轴上的橡胶轮紧紧靠在限速器轮盘的凹槽里或边缘上（若使用小电机此条可略过）。 5.4用四芯屏蔽线连接控制部分主面板和电机面板上的“电机转速”插座；用二芯驱动线连接控制部分主面板和电机面板上的“电机驱动”插座。 5.5将小磁钢贴在限速器的轮盘上，且涂有红色的朝外侧，把霍尔传感器头对准小磁钢, 其距离应≤8mm,同时将霍尔传感器引出线插头插在主面板上的“传感器”插座上。 5.6取出电源线连接电源，打开电源开关，面板显示“ P”仪器即进入待测试状态。 6基本操作方法 6.1操作方法见：《电梯限速器测试仪使用说明书》 6.2操作流程框图：

限速器校验作业指导书2

限速器校验作业指导书 JXXY/ZD-13-2015 编制： 审核： 批准： 嘉兴翔宇电梯工程有限公司 2015年05月20日

限速器校验作业指导书 1．目的 为了确保电梯安全可靠运行，规范电梯限速器检测工作程序和内容,保证限速器检测工作质量,根据有关规定,特制定本作业指导书。 2.适用范围 本作业指导书适用于公司新购限速器和公司维保在用电梯限速器（包括配有安全钳的杂物电梯）机械动作速度和电气动作速度的检测。 3.检测依据 TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》 GB7588-2003《电梯制造与安装安全规范》 JG135-2000《杂物电梯》 4限速器校验人员及管理 4.1从事限速器校验工作的人员,必须是经过省级或以上特种设备安全监督管理部门认可的电梯检验人员，并经公司培训认可。 4.2限速器检测应有与检测工作相适应的检验工具、设备、仪表装置和场地等，并建立必要的规章制度。 4.3校验工作由校验人员负责,校验人员应经专业知识的培训。校验人员必须具备限速器的基础知识，熟悉并能执行限速器校验的有关法规、标准，能熟练使用检测装置，并掌握限速器校验的实际技能。 5.检测周期、项目和要求 5.1限速器校验周期按特种设备法规、标准的要求确定。 5.2校验项目：限速器电气动作速度和机械动作速度的检测。对用于上行超速保护触发元件的限速器还应进行上行电气动作速度和机械动作速度的检测。 5.3需校验的限速器，应按其电梯的额定速度和与其相对应的安全钳按照《电梯制造与安装安全规范》9.9条规定确定其动作速度，常用的限速器可参考表一的检测数据。 5.4动作速度的检测应至少进行二次，当二次检测结果与其平均值的偏差不大于限速器检测仪器的误差时认定该限速器动作速度合格；当二次检测结果与其平均值的偏差大于限速器测量误差时应进行第三次检测，以较接近的二次动作速度取平均值，其偏差不大于限速器测量误差时也可认定该限速器动作速度合格；否则应判定该限速器动作速度不合格。

《电梯监督检验和定期检验规则——曳引与强制驱动电梯》(TSG T7001-2009)1号修改单

附件1 《电梯监督检验和定期检验规则——曳引与强制驱动电梯》 (TSG T7001-2009)第1号修改单 (对2009年12月第1版的修改) 一、正文修改 1.第五条修改为：“实施电梯安装、改造或者重大维修的施工单位(以下简称施工单位)应当在按照规定履行告知后、开始施工前(不包括设备开箱、现场勘测等准备工作)，向检验机构申请监督检验；电梯使用单位应当在电梯使用标志所标注的下次检验日期届满前1个月，向检验机构申请定期检验。” 2.第八条第(二)项修改为：“对于电梯改造和重大维修过程，除对改造和重大维修涉及的附件B中所列的项目进行检验之外，还需对附件C所列项目(前述改造和重大维修涉及的项目除外) 进行检验，检验的内容、要求和方法按照附件A的规定；” 3.第十七条第一款第(三)项修改为：“要求测试数据项目的检验结果与自检结果存在多处较大偏差，或者其他项目的自检结果与实物状态不一致，质疑相应单位自检能力时；” 4.第十八条第一款修改为：“检验工作(包括第十七条规定的对整改情况的确认)完成后，或者达到《通知书》提出时限而受检单位未反馈整改报告等见证材料的，检验机构必须在10个工作日内出具检验报告。检验结论为“合格”的，还应当同时出具电梯使用标志。” 5.第二十四条修改为：“对于判定为“不合格”或者“复检不合格”的电梯、未执行《通知书》提出的整改要求并且已经超过电梯使用标志所标注的下次检验日期的电梯，检验机构应当将检验结果、检验结论及有关情况报告负责设备使用登记的特种设备安全监察机构；对于定期检验判定为“不合格”的电梯，检验机构还应当告知使用单位立即停止使用。” 二、附件A修改 (一) “项目及类别”栏修改 “2.9 制动装置C”修改为“2.9 制动装置B” (二)“检验内容与要求”栏修改 1.1.1(3)修改为：“产品质量证明文件，注有制造许可证明文件编号、该电梯的产

防爆电梯检验规程与检验方法

防爆电梯检验规程与检验方法 电梯监督检验规程 第一条为了加强对电梯监督检验工作的管理，规范电梯验收检验和定期检验的行为，提高监督检验工作质量，根据《特种设备质量监督与安全监察规定》，制定本规程。 第二条特种设备监督检验机构（以下简称检验机构）开展电梯的验收检验和定期检验，必须遵守本规程规定的检验内容与检验方法。 本规程不适用于液压电梯、防爆电梯、杂物电梯、自动扶梯和自动人行道的验收检验和定期检验。这些设备的监督检验规程另行制定。 第三条安装、大修或改造后拟投入使用的电梯，应当按照本规程对验收检验规定的内容进行检验；在用电梯应当按照本规程对定期检验规定的内容，每年进行一次检验。遇可能影响其安全技术性能的自然灾害或者发生设备事故后的电梯，以及停止使用一年以上再次使用的电梯，进行设备大修后，应当按照验收检验的要求进行检验。 第四条本规程的技术指标和要求主要引用了《电梯制造与安装安全规范》（GB7588—1995）和《电梯安装验收规范》（GB10060—1993）等国家标准的规定。如上述相关标准被修订，应以最新标准为准。 第五条检验机构应当根据本规程制定包括检验程序和检验流程图在内的检验实施细则，并对检验过程实施严格控制。如发现异常或特殊情况，经请示检验机构认可，检验人员可按照国家有关标准增加检验项目。 对于不具备现场检验条件的电梯，以及继续检验可能造成安全和健康损害时，检验人员可以终止检验。 第六条检验机构应当在安装、大修或改造等施工单位自检合格的基础上进行验收检验。施工单位自检的内容、要求、方法及自检报告应当符合有关国家标准的要求。 第七条从事电梯验收检验、定期检验的单位，至少应当配备附录1所列的检测检验的仪器设备、计量器具和相应的检测工具，其精度应当满足附录1中提出的要求，属于法定计量检定范畴的，必须经检定合格，且在有效期内。 第八条实施现场检验时应具备下列检验条件： 1.机房空气温度应保持在5～40℃之间，湿度应保持在电梯及检验所允许的范围内； 2.电网输入电压应正常，电压波动应在额定电压值±7%的范围内； 3.环境空气中不应含有腐蚀性和易燃性气体及导电尘埃，特种电梯工作环境中腐蚀性和易燃性气体及导电尘埃不应超过该电梯额定指标；

电梯限速器原始记录填写规则

电梯限速器校验原始记录填写规则 1 目的 为规范电梯限速器校验原始记录的填写，加强对检验作业文件的控制和管理，提高检验作业文件填写的准确性和一致性，制定本规则。2 适用范围 本规则适用于电梯限速器校验原始记录的填写。 3 通用要求 （1）一份记录文件应当只表述一台受检设备的情况（《通知书》除外）。 （2）应当采用黑色钢笔或黑色签字笔填写。 （3）文字、数字、符号等应当易于识别，无错别字，字迹清晰、工整。 （4）各栏目应当填写齐全，不得出现空栏（本规则规定的特殊情况除外），无需填写信息时统一填写“ / ”。 （5）各栏或者专用记录图表需要加附页记录时，应当在附页上注明与相应记录有唯一对应关系的编号，以便识别。 （6）书写信息若发生错误需要更正时，应当在错误的文字上，用单划改线“ / ”划改，并在近旁适当位置上（避免与其他信息重叠）填写正确的内容、划改人的签名和划改日期。不得涂改、刮改、擦改，或者用修正液修改。划改后的项目如果成为“无此项” ，那么应当使用两个“ / ”表示，同时划改人签名并标注划改日期。 （7）日期应当采用阿拉伯数字表示，年、月、日可以使用“ . ”替代。其中年份采用四位阿拉伯数字（如2009），月和日采用两位阿拉伯数字（如01、12），月和日不足两位的，前面以“ 0”补足。格式为XX.XX 或者XX月XX日。

(8)选择方格(口)：如果选择该项目或者该结果，在相应项目的选择方格中画“"”；如果未选择该项目或者该结果，不在选择方格填写任何信息。 (9)记录最后无内容的空白处应用“ / ”划。 4 填写要求： 一、基本信息填写要求 ( 1)使用单位：填写( 1)电梯使用单位；( 2)当前履行电梯使用管理职责单位； ( 3 )产权单位； ( 4)其他有效证件的全称，不得填写简称。示例：昌吉市XXX有限公司。 ( 2)使用单位联系人及电话：填写使用单位联系人手机号码或办公室电话。示例13999XXXXX或固定电话。 (3)配合安全钳：在相应的项次后符合的打“ (4)校验日期：按完成相应工作的实际日期填写，年份用 4 位、月份和日期用2位阿拉伯数字填写。示例：2012年04月06日 ( 5)校验仪器设备：填写本台设备检验所需的仪器箱号。 (6)型号：根据1、产品合格证2 、产品铭牌标志填写，内容为汉字、数字、字母组合。示例：XSQ112-02。 ( 7)制造单位：填写限速器制造单位的全称。不得填写简称。示例：宁波申菱电梯配件有限公司。 ( 8)出厂编号：按1 、产品合格证2、产品铭牌标志填写。示例：2013001。 (9)出厂日期：根据1、产品合格证2 、产品铭牌标志填写，否则填写

《在用电梯限速器检验规程》编制说明

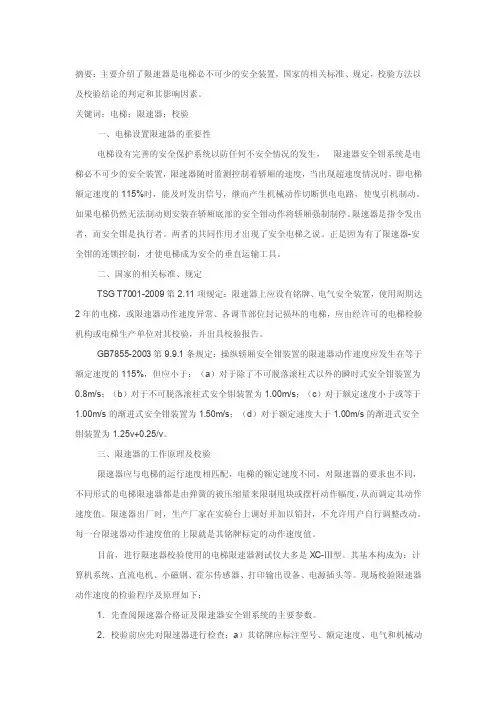

《在用电梯限速器检验规程》编制说明 一、制订本标准的目的 电梯发明创造后之所以能够在全世界广泛推广使用，主要得益于安装使用了限速器-安全钳装置。它的使用，使电梯的安全性能大大提高。尤其在曳引钢丝绳发生断裂，电梯发生向下自由落体运动这样极端情形，电梯的安全性能也有可靠保证。 当曳引钢丝绳发生断裂电梯轿厢向下运行时，限速器绳带动限速器绳轮转动，通过拉簧使同轴的离心甩块因离心力的作用旋转并向外甩开。电梯的速度越大，则离心甩块向外张开越大。当电梯的运行速度达到其电气开关动作速度调定值时，甩块上的一个螺栓首先将电气安全开关打掉，使电气触点断开，切断安全电路，使电梯停止运行。如果因某个故障造成失灵，电梯继续向下超速运行达到其机械动作速度调定值时，其机械甩块甩开，触动棘爪卡在制动轮上，制动轮拉动触杆通过压杆将压块压住限速器绳轮的钢丝绳，使绳轮和限速器绳被刹住。电梯轿厢因惯性继续下行，限速器钢丝绳将通过安全钳提拉机构带动安全钳动作，将电梯制停在导轨上；同时，安全钳开关切断电气安全回路，让电动机停止运转，保证电梯运行的安全。 因此，电梯限速器装置是电梯安全运行非常重要的安全保护装置，它是否能够正常运行，是事关电梯能否安全运行的前提保证。为了加强对重庆市辖区内在用电梯限速器检验工作的管理，规范在用电梯限速器检验行为，提高在用电梯限速器检验工作质量，根据《特种设备安全监察条例》，特制定本标准。 二、编制过程 按照重庆市质量技术监督局关于印发2008年重庆市地方标准修订计划项目的通知（渝质监发[2008]80号），重庆市特种设备质量安全检测中心成立了《在用电梯限速器检验规程》编制小组。编制小组查阅了大量国家标准、行业规范，尤其GB7588-2003《电梯制造与安装安全规范》、GB/T7024-1997《电梯、自动扶梯、自动人行道术语》、TSG T7001《电梯监督检验和定期检验规则—曳引与强制驱动电梯》、国质检锅[2002]358号《液压电梯监督检验规程》、国质检锅[2003]33号《杂物电梯监督检验规程》等与电梯检验检测相关的标准和规范；通过进行一年多在用电梯限速器检验现场实际操作，结合长期电梯检验工作中积累的大量实际工作经验编制了本标准。编制小组通过多次与电梯制造、安装及使用单位进行广泛深入的讨论、分析论证和试验，探索出一套及时科学的检验方法，并在重庆市特种设备安全检测中心电梯检验部全体检

电梯限速器校验指导书

电梯限速器校验作业指导书 DLRF/QR002-2010 1 内容与范围 1.1 本指导书规定了电梯限速器校验的基本要求与安全注意事项。 1.2 本指导书适用于电梯限速器的校验。 2 引用标准与文件 TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》 GB7588-2003《电梯制造与安装安全规范》 JG135-2000《杂物电梯》 3 总则 3.1首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。 3.2限速器校验范围为：0.25m/s ~ 10m/s。 3.3 限速器动作速度范围应符合GB7588-2003《电梯制造与安装安全规范》或JG135-2000《杂物电梯》的规定（见附录A），外观质量可靠，无存在异声。 3.4电梯限速器校验有效期二年，杂物电梯限速器校验有效期五年。 3.5校验报告编号编写规则为：TXSQ－■■－XXXX－△△△△，其中■■为备案序列号；XXXX为年份号；△△△△为检验流水号。 3.6限速器每个运行方向的动作速度需测试三次，若均在范围之内，则取其平均值作为最终校验值。双向限速器应对两个方向的动作速度分别进行校验。 4注意事项 4.1现场校验时先确认环境安全，校验全过程电梯必须在停机状态。 4.2供电电源电压为220V，电压波动不应超过±10 %，若仪器较长时间未作使用，应在校验前通电一段时间。 4.3现场限速器校验拖拉限速器钢丝绳时，必须用专用钩子拖拉，切勿用手拖拉。 4.4传感器及连接线的插拔不能带电操作，不能强制将电机堵转，以避免将电机烧坏；

若发现方向不正确时，应在电机停转后改变转动方向。 4.5校验时仪器显示为“X.XX ——X.XX”，其中左边显示的是限速器轮盘节圆旋转线速度，右边显示的是电机橡胶轮节圆旋转线速度。左边为测量值，右边为参考值，若两者比较接近（一般相差不超过1%）则可判定校验值有效，若相差较大时，应复核限速器轮盘节圆直径，并重新计算和输入节圆周长。 5 校验前的准备 5.1 用大力钳夹住限速器钢丝绳未与安全钳拉杆连接的一端，接着启动电梯检修向上开少许，待钢丝绳松弛后将其脱离限速器轮槽；或者抬起底坑张紧轮，待钢丝绳松弛后将其脱离限速器轮槽。 5.2 关闭电梯的主电源。 5.3测量限速器轮盘下方两根钢丝绳内侧之间的距离，加上限速器绳的直径，得出限速器轮盘上的节圆直径，计算其节圆周长。 5.4 取出电机及支架，将两者紧紧固定，把电机轴上的橡胶轮紧紧靠在限速器轮盘的凹槽里或边缘上。 5.5 用四芯屏蔽线连接控制部分主面板和电机面板上的“电机转速”插座；用二芯驱动线连接控制部分主面板和电机面板上的“电机驱动”插座。 5.6 将小磁钢贴在限速器的轮盘上，且涂有红色的朝外侧，把霍尔传感器头对准小磁钢，其距离应≤8mm，同时将霍尔传感器引出线插头插在主面板上的“传感器”插座上。 5.7 取出电源线连接电源，打开电源开关，面板显示“P”仪器即进入待测试状态。 6基本操作方法 6.1操作方法见：《电梯限速器测试仪使用说明书》 6.2操作流程框图：

限速器校验作业指导书2

限速器校验作业指导书2 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

限速器校验作业指导书 JXXY/ZD-13-2015 编制： 审核： 批准： 嘉兴翔宇电梯工程有限公司 2015年05月20日

限速器校验作业指导书 1．目的 为了确保电梯安全可靠运行，规范电梯限速器检测工作程序和内容,保证限速器检测工作质量,根据有关规定,特制定本作业指导书。 2.适用范围 本作业指导书适用于公司新购限速器和公司维保在用电梯限速器（包括配有安全钳的杂物电梯）机械动作速度和电气动作速度的检测。 3.检测依据 TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》 GB7588-2003《电梯制造与安装安全规范》 JG135-2000《杂物电梯》 4限速器校验人员及管理 4.1从事限速器校验工作的人员,必须是经过省级或以上特种设备安全监督管理部门认可的电梯检验人员，并经公司培训认可。 4.2限速器检测应有与检测工作相适应的检验工具、设备、仪表装置和场地等，并建立必要的规章制度。 4.3校验工作由校验人员负责,校验人员应经专业知识的培训。校验人员必须具备限速器的基础知识，熟悉并能执行限速器校验的有关法规、标准，能熟练使用检测装置，并掌握限速器校验的实际技能。 5.检测周期、项目和要求 5.1限速器校验周期按特种设备法规、标准的要求确定。 5.2校验项目：限速器电气动作速度和机械动作速度的检测。对用于上行超速保护触发元件的限速器还应进行上行电气动作速度和机械动作速度的检测。 5.3需校验的限速器，应按其电梯的额定速度和与其相对应的安全钳按照《电梯制造与安装安全规范》9.9条规定确定其动作速度，常用的限速器可参考表一的检测数据。 5.4动作速度的检测应至少进行二次，当二次检测结果与其平均值的偏差不大于限速器检测仪器的误差时认定该限速器动作速度合格；当二次检测结果与其平均值的偏差大于限速器测量误差时应进行第三次检测，以较接近的二次动作速度取平均值，其偏差不大于限速器测量误差时也可认定该限速器动作速度合格；否则应判定该限速器动作速度不合格。 6. 校验工作程序

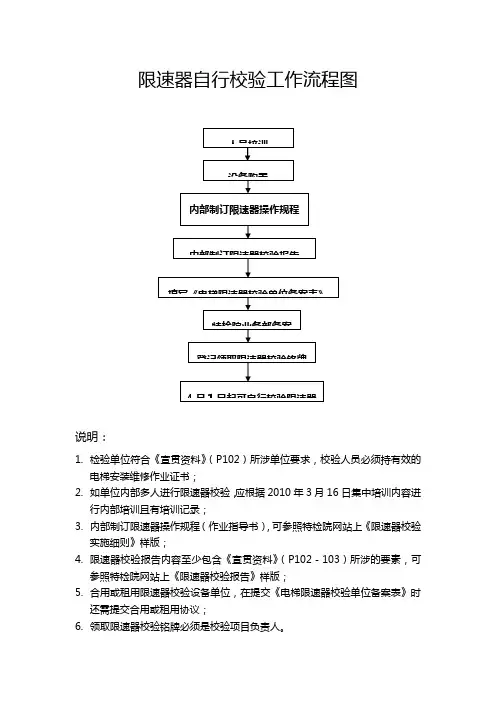

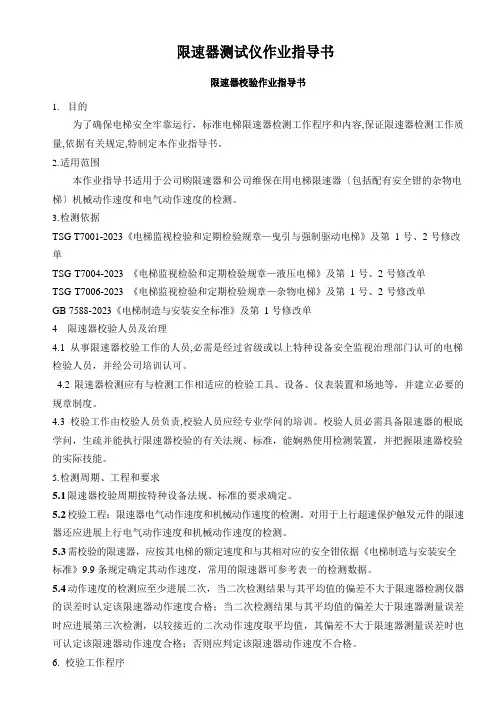

限速器测试仪作业指导书
