2008比亚迪F0维修电路图

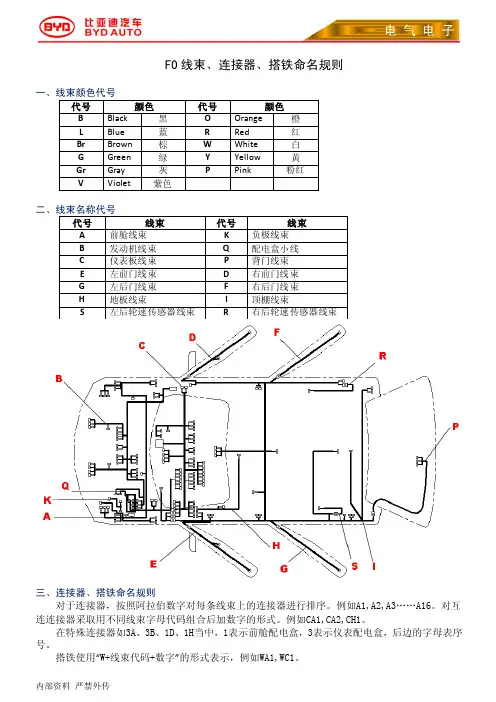

F0线束、连接器、搭铁命名规则S左后轮速传感器线束R右后轮速传感器线束三、连接器、搭铁命名规则对于连接器，按照阿拉伯数字对每条线束上的连接器进行排序。

例如A1,A2,A3……A16。

对互连连接器采取用不同线束字母代码组合后加数字的形式。

例如CA1,CA2,CH1。

在特殊连接器如3A、3B、1D、1H当中，1表示前舱配电盒，3表示仪表配电盒，后边的字母表序号。

搭铁使用“W+线束代码+数字”的形式表示，例如WA1,WC1。

四、继电器继电器用“数字+字母序号”表示。

例如1M、1N、5A、5B，其中1表示位于前舱配电盒，5表示位于左A柱仪表台管梁下，字母表示序号。

例外情况：1Q近光灯继电器，位于前舱右前减振支座旁；C33电动窗继电器，位于左A柱管梁前方。

五、保险保险用“F+配电盒编号/数字”的形式表示。

例如F1/7，F为Fuse 的缩写，其后的数字1代表前舱配电盒，2代表仪表配电盒，斜线后的数字7为保险编号。

组合仪表及仪表配电盒端子定义F0组合仪表同时作为F0配电盒，对车身用电设备进行配电。

在组合仪表背面配电盒中的相关接插件:F0前舱配电盒知识介绍一、前舱配电盒概述前舱配电盒主要用于整车供电。

继电器：保险：F0二、外观视图1、实物图和明细图（因状态变更，以实车为准）2、前舱配电盒 1A 保险丝盒连接器注意：引脚定义以正视图为准，读数从左至右，从上到下，电喷ECU接口除外。

3、前舱配电盒1B保险丝盒连接器4、前舱配电盒1C保险丝盒连接器5、前舱配电盒1D保险丝盒连接器6、前舱配电盒1F保险丝盒连接器7、AB1-接发动机线束连接器8、AB1-接发动机线束连接器F0线束接插件详解图7。

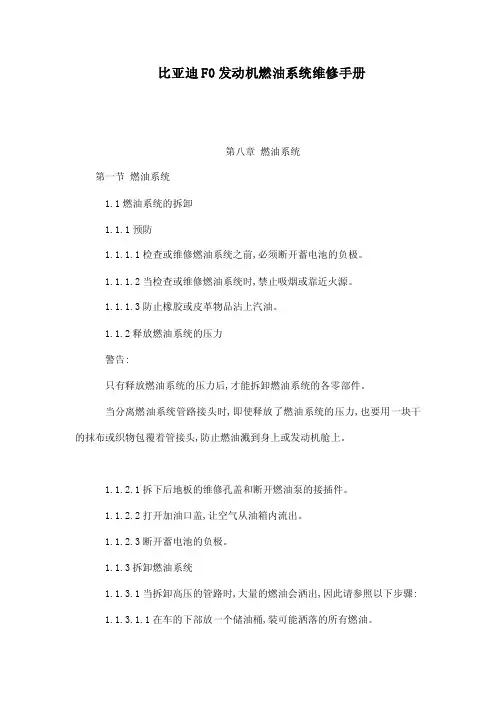

比亚迪F0发动机燃油系统维修手册第八章燃油系统第一节燃油系统1.1燃油系统的拆卸1.1.1预防1.1.1.1检查或维修燃油系统之前,必须断开蓄电池的负极。

1.1.1.2当检查或维修燃油系统时,禁止吸烟或靠近火源。

1.1.1.3防止橡胶或皮革物品沾上汽油。

1.1.2释放燃油系统的压力警告:只有释放燃油系统的压力后,才能拆卸燃油系统的各零部件。

当分离燃油系统管路接头时,即使释放了燃油系统的压力,也要用一块干的抹布或织物包覆着管接头,防止燃油溅到身上或发动机舱上。

1.1.2.1拆下后地板的维修孔盖和断开燃油泵的接插件。

1.1.2.2打开加油口盖,让空气从油箱内流出。

1.1.2.3断开蓄电池的负极。

1.1.3拆卸燃油系统1.1.3.1当拆卸高压的管路时,大量的燃油会洒出,因此请参照以下步骤:1.1.3.1.1在车的下部放一个储油桶,装可能洒落的所有燃油。

1.1.3.1.2释放燃油系统的压力(步骤2)。

1.1.3.1.3断开燃油泵出油尼龙软管和滤清器出油尼龙软管总成。

1.1.3.1.4倒出燃油泵出油尼龙软管和滤清器出油尼龙软管总成内的剩余燃油。

1.1.3.1.5用塑料袋包好拆下的燃油泵出油尼龙软管和滤清器出油尼龙软管总成端部,防止其他物体损坏或进入。

1.1.3.2拆卸或安装燃油喷射器时,请参照以下程序:1.1.3.2.1使用过的○型密封圈不能再使用。

1.1.3.2.2用一个新的○型密封圈来替换时,不能损坏○型密封圈。

1.1.3.2.3安装前,在新的○型密封圈上涂润滑脂或汽油,禁止用发动机机油,齿轮油或制动液。

1.1.3.2.4安装带燃油喷射器的油轨到缸盖的示意图如上图所示。

注意:在安装燃油喷射器前,务必将润滑脂或汽油涂到与新的○型密封圈接触的油轨或缸盖上。

1.1.3.3当断开尼龙管快速接头时参照以下步骤:1.1.3.3.1断开这些尼龙管快速接头前,先检查快速接头的燃油管附近是否有泥土等异物,并清除干净。

1.1.3.3.2 有些燃油尼龙管快接头的外层还有一个防脱的外层锁结构,在拔出燃油尼龙管之前需将外层锁向上拉起,直到露出尼龙管快接头的按钮,如上图所示。

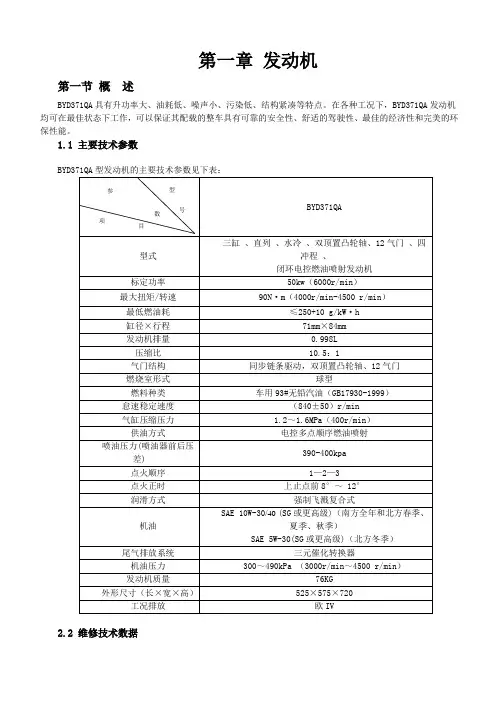

第一章发动机第一节概述BYD371QA具有升功率大、油耗低、噪声小、污染低、结构紧凑等特点。

在各种工况下，BYD371QA发动机均可在最佳状态下工作，可以保证其配载的整车具有可靠的安全性、舒适的驾驶性、最佳的经济性和完美的环保性能。

1.1主要技术参数2.2 维修技术数据发动机 F0轿车维修手册凸轮轴颈与轴孔间隙0.040～0.074mm进气凸轮轴轴向间隙0.1～0.175mm排气凸轮轴轴向间隙0.1～0.171mm气门系统进气门直径27.5±0.125mm排气门直径23.6±0.125mm气门杆直径进气门：5020.0035.0Φ--mm排气门：5030.0045.0Φ-- mm气门导管内径03.001.05++Φmm气门杆与气门导管间隙进气门：0.03～0.065 mm；排气门：0.040～0.075 mm 气门弹簧的自由长度51.6mm进、排气门间隙（冷态）进气门:0.19 mm排气门:0.32 mm节温器开始打开的温度和全开温度82±2℃,全开95℃火花塞的型号及间隙K6RTM2，1.0mm～1.2mm发电机皮带张紧变形量98N•m，按下7～8 mm1.3 BYD371QA/QB发动机拧紧力矩表序号紧固部位或零件螺栓规格每台个数紧固力矩(N·m)1 主轴承盖螺栓M10×1.5六角头螺栓8 602 曲轴后端盖M6×16六角法兰面螺栓 5 103 飞轮螺栓M10×1.25六角头螺栓 6 754 迷宫盖板M8×16六角法兰面螺栓8 255 爆震传感器M8×30六角法兰面螺栓 1 206 机油压力报警器 1 157 连杆螺栓M8×0.75梅花头螺栓 6第一次：15第二次：+85°～95°8 气缸盖螺栓M9×1.5内六角花8第一次：32第二次：+175°～185°9 螺堵内六角 1 2510 凸轮轴承盖ⅠM8×45六角法兰面螺栓 3 1511 凸轮轴承盖ⅡM6×35六角法兰面螺栓12 1212 凸轮轴链轮凸轮轴链轮螺栓组合件 2 4513 链条导向板M6×12六角法兰面螺栓 2 1014 链条张紧板链条张紧板螺栓 1 2015 链条张紧器M6×25六角法兰面螺栓 2 1016 机油泵总成M8×45六角法兰面螺栓 2 25M8×80六角法兰面螺栓 1 25M10×1.25×40六角法兰面螺栓2 40M10×1.25×70六角法兰面螺栓6 40 17 曲轴位置传感器M6×16六角法兰面螺栓 1 818 水泵M8×20六角法兰面螺栓 2 25M8×45六角法兰面螺栓 1 25M8×50六角法兰面螺栓 2 25 19 机油收集器M6×25六角法兰面螺栓 3 8油底壳M8×16六角法兰面螺栓9 25M6×12六角法兰面螺栓 6 1020 机油滤清器座M8×80六角法兰面螺栓 3 2521 机油尺导管M6×12六角法兰面螺栓 1 1022 线束卡箍支板Ⅰ（机油泵）M6×12六角法兰面螺栓 1 1023 水泵进水管M8×16六角法兰面螺栓 1 25M8螺母 2 30 24 进气歧管M8×35六角法兰面螺栓 2 25M8螺母 2 2525 进气歧管支板M8×16六角法兰面螺栓 2 2526 油轨M8×20六角法兰面螺栓 2 2527 进气温度压力传感器ST5.5×19A自攻螺钉 1 528 节气门M6×16六角法兰面螺栓 3 1029 油门拉索支架M6×12六角法兰面螺栓 2 1030 排气歧管M8×16六角法兰面螺栓 2 30M8螺母 2 3031 排气歧管隔热罩IM6×12六角法兰面螺栓 2 1032 排气歧管支板M8×16六角法兰面螺栓 1 25M8螺母 1 2533 前氧传感器 1 4534 节温器盖M6×30六角法兰面螺栓 2 835 凸轮轴相位传感器M6×16六角法兰面螺栓 1 836 水温传感器 1 2037 气缸盖罩M6×60六角法兰面螺栓 2 8M6×30六角法兰面螺栓13 838 线卡ⅠM6×12六角法兰面螺栓 1 839 线卡ⅡM6×12六角法兰面螺栓 1 840 线卡ⅢM6×12六角法兰面螺栓 1 841 火花塞M14×1.25 3 2542 点火线圈M6×25六角法兰面螺栓 3 1043 线卡支板（进气歧管）M6×12六角法兰面螺栓 1 1044 碳罐控制阀支架M6×12六角法兰面螺栓 1 1045 曲轴皮带轮曲轴皮带轮螺栓 1 15046 水泵皮带轮M6×12六角法兰面螺栓 4 1547 发电机支板焊合件M8×20六角法兰面螺栓 1 3548 发电机调节架焊M8×20六角法兰面螺栓 1 35发动机 F0轿车维修手册合件49 发电机M10×1.25×70六角法兰面螺栓1 5050 线束卡箍支板Ⅱ（发电机）M6×12六角法兰面螺栓 1 1051 离合器盖总成M8×16六角法兰面螺栓 6 2552 变速器M12×1.25×45六角法兰面螺栓5 6553 变速器盖板M10×1.25×12六角法兰面螺栓3 4054 起动机M10×1.25×60六角法兰面螺栓2 4055 线卡支架（起动机）M6×12六角法兰面螺栓 1 1056 螺塞M12×1.25 1 3557 内六角锥形螺塞NPT3/81 1558 机油泵盖M6×25六角法兰面螺栓 6 10M6×14十字沉头螺钉 2 859 气缸盖（进气歧管）双头螺柱AM8-M8×30-8.8 2 1060 气缸盖（排气歧管）双头螺柱M8 2 1061 气缸盖（水泵进水管）双头螺柱M8 2 10第二节驱动皮带2.1 驱动皮带的拆卸安装2.1.1 先松开螺栓A；2.1.1再松开螺栓B；2.1.1最后松开螺栓C，松开发电机，拆下正时皮带。
