电子能谱分析

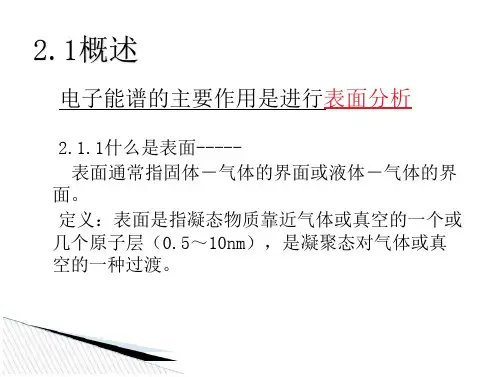

电子能谱分析XPS和AES电子能谱分析（Electronic Spectroscopy）是一种用来研究材料表面的化学成分和电子结构的技术。

常用的电子能谱分析方法有X射线光电子能谱（X-ray Photoelectron Spectroscopy, XPS）和反射能量损失光谱（Auger Electron Spectroscopy, AES）。

X射线光电子能谱（XPS）是一种通过照射样品表面并测量逸出电子能量来获取有关材料表面成分和电子状态的信息的分析技术。

XPS的原理基于光电效应，即被照射的样品会产生光电子，这些光电子的能量和数量与样品的化学成分和电子状态有关。

通过分析逸出电子的能谱，可以得到材料的化学成分、元素的氧化态和电子能级等信息。

XPS的实验装置主要由以下几个部分组成：X射线源、能谱分析器、逸出电子探测器和数据处理系统。

首先，样品被置于真空室中，并由X射线源产生的X射线照射。

X射线会使样品表面的原子或分子发生光电效应，逸出的光电子经过能谱分析器的光学元件进行能量分析。

最后，逸出电子被探测器捕获，并由数据处理系统进行分析和展示。

XPS的主要应用领域包括材料科学、表面化学和界面物理等。

通过XPS，可以定量确定样品表面的化学成分，并且可以分析不同化学状态的元素。

此外，XPS还可以提供有关样品表面化学反应和电子能带结构等信息。

XPS广泛应用于材料研究、催化剂表征、薄膜和界面研究等领域。

反射能量损失光谱（Auger Electron Spectroscopy, AES）是另一种常用的电子能谱分析方法。

AES是一种利用样品表面产生的俄歇电子进行表征的技术。

与XPS类似，AES也是一种通过照射样品表面并测量逸出电子能谱来获取有关材料表面成分和电子结构的信息。

AES的原理基于俄歇电子效应，即当X射线或电子束照射在样品表面时，被照射的原子会发生电离，产生一个空位。

然后，另一个外层电子会填补进空位，并释放出一个能量等于原位电子之间跃迁能量差的电子，称为俄歇电子。

X射线光电子能谱分析X射线光电子能谱分析（X-ray photoelectron spectroscopy，简称XPS）是一种用来表征材料表面元素化学状态和电子能级分布的表征技术。

它利用X射线照射材料表面，测量和分析材料表面光电子的能谱，通过分析能谱图可以得到有关材料的化学组成、表面化学键的种类和键长、元素的电子与核心电子之间的相互作用等信息。

本文将对X射线光电子能谱分析技术的原理、仪器设备及应用领域进行详细介绍。

X射线光电子能谱分析的原理可以用以下几个步骤来概括：首先，用X射线照射材料表面，激发材料表面的原子和分子。

然后，从激发的原子和分子中发射出光电子。

这些光电子的能量与产生它们的原子或分子的能级差有关。

最后，测量和分析这些光电子的能谱，从而得到材料表面的化学组成和电子能级分布信息。

为了进行X射线光电子能谱分析，需要使用专门的仪器设备，包括X射线源、能量分辨光电子能谱仪和电子能谱仪。

X射线源通常使用非常亮的单晶或多晶X射线管。

光电子能谱仪用来测量光电子的能谱，并将所获得的信号转化为能谱图。

电子能谱仪则用来检测、放大和记录电子能谱图。

X射线光电子能谱分析可以在多个领域应用，具有广泛的研究意义和实际应用价值。

在材料科学领域，它可以用来表征材料表面的成分和化学状态，研究材料的性质和行为；在表面科学领域，它可以研究表面的形貌和变化，探索表面的特性和反应；在催化剂和材料化学领域，它可以分析催化剂的表面状态和反应过程；在电子器件和光学器件领域，它可以研究界面和界面化学反应的机理等。

总结起来，X射线光电子能谱分析是一种非常重要的表征技术，可以提供关于材料表面的成分、化学状态和电子能级分布等信息。

通过XPS技术，可以探索材料的性质、表面的形貌以及材料的化学反应机理等，对于材料科学、表面科学、催化剂和电子光学器件等领域的研究和应用具有重要意义。

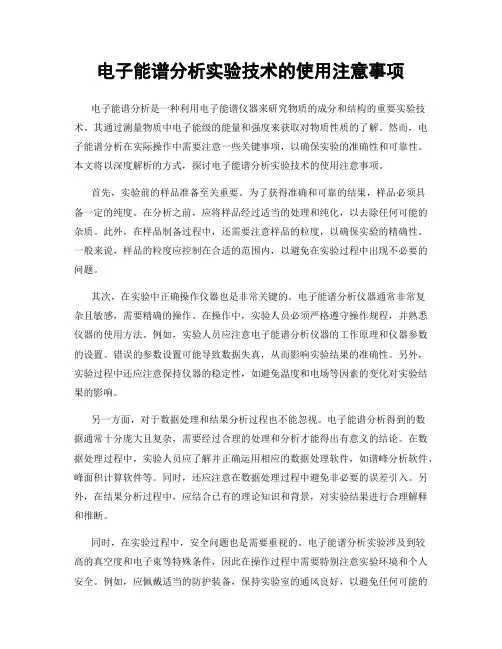

电子能谱分析实验技术的使用注意事项电子能谱分析是一种利用电子能谱仪器来研究物质的成分和结构的重要实验技术。

其通过测量物质中电子能级的能量和强度来获取对物质性质的了解。

然而，电子能谱分析在实际操作中需要注意一些关键事项，以确保实验的准确性和可靠性。

本文将以深度解析的方式，探讨电子能谱分析实验技术的使用注意事项。

首先，实验前的样品准备至关重要。

为了获得准确和可靠的结果，样品必须具备一定的纯度。

在分析之前，应将样品经过适当的处理和纯化，以去除任何可能的杂质。

此外，在样品制备过程中，还需要注意样品的粒度，以确保实验的精确性。

一般来说，样品的粒度应控制在合适的范围内，以避免在实验过程中出现不必要的问题。

其次，在实验中正确操作仪器也是非常关键的。

电子能谱分析仪器通常非常复杂且敏感，需要精确的操作。

在操作中，实验人员必须严格遵守操作规程，并熟悉仪器的使用方法。

例如，实验人员应注意电子能谱分析仪器的工作原理和仪器参数的设置。

错误的参数设置可能导致数据失真，从而影响实验结果的准确性。

另外，实验过程中还应注意保持仪器的稳定性，如避免温度和电场等因素的变化对实验结果的影响。

另一方面，对于数据处理和结果分析过程也不能忽视。

电子能谱分析得到的数据通常十分庞大且复杂，需要经过合理的处理和分析才能得出有意义的结论。

在数据处理过程中，实验人员应了解并正确运用相应的数据处理软件，如谱峰分析软件、峰面积计算软件等。

同时，还应注意在数据处理过程中避免非必要的误差引入。

另外，在结果分析过程中，应结合已有的理论知识和背景，对实验结果进行合理解释和推断。

同时，在实验过程中，安全问题也是需要重视的。

电子能谱分析实验涉及到较高的真空度和电子束等特殊条件，因此在操作过程中需要特别注意实验环境和个人安全。

例如，应佩戴适当的防护装备，保持实验室的通风良好，以避免任何可能的危险。

此外，实验人员还应严格遵守实验室的安全操作规程，确保实验过程的安全性。

最后，数据的可靠性和重复性也是电子能谱分析实验中需要关注的问题。

EDXX射线能谱一介绍EDS（energy dispersive spectro-scopy）能量色散谱EDX （Energy Dispersive X-ray）WDS（wavelength dispersive spectro-scopy）波长色散谱EDX：X射线强度和能量曲线，定量分析样品的化学成份主要用途：•1) 非均匀样品的局部化学成份•2) 较少量材料或小颗粒材料的化学成份•3) 非均匀样品种一维或二维的成份分布•4) 沉积在任意衬底上的薄膜成份特点1)铍以上元素2)最小能探测到的重量比：0.1 wt% ——1 wt%3)定量结果的相对误差：2－20％（取决于校正方法等）4)在计算机控制下，1分钟以内可分析16种元素5)空间分辨率取决于平均原子序数、样品密度、束能量等（SEM中0.2——10微米）获得可靠的分析结果要求样品:·1) 样品平整光滑（尤其对定量分析，样品要抛光）2) 可以分析表面粗糙的样品，但仅限于定性和半定量分析3) 样品必须导热导电，必要的时候表面需要喷炭或金推荐书目：Scanning Electron Microscopy and X-ray microanalysisNew York 1992 （生物学、材料科学、地质学）Scanning Electron Microscopy，X-ray microanalysisand Anlytical Electron MicroscopyNew York 1990二定量分析Fig.2: Schematic diagram showingwhere 29<Z<37.Detected Energy (E)Fig.5: Schematic diagram of the intensity variation of the continuum backgroundwith energy, showing the generated and detected background energy.Intensity (I)Generated A ）背底和特征峰（二）影响X 射线强度的几种因素B）原子序数对X射线强度的影响Variation in fluorescence yield with atomic number.C ）荧光产生率E ）Mass absorption coefficient of Fe, for X-rays of varying energyD）X 射线的吸收探测角度：角度越小，X射线吸收越强。

电子能谱分析范文电子能谱分析是一种通过分析物质中电子能级的特征，来研究物质的结构和化学性质的方法。

它是一种非常重要的分析方法，广泛应用于有机化学、物理化学、材料科学等领域。

在本文中，我们将介绍电子能谱分析的原理、常用的实验技术和应用。

电子能谱分析的原理是基于能级的分布和电子能量的定理。

在原子、分子或固体中，电子存在不同的能级，每个能级上的电子具有不同的能量。

当物质处于激发态时，电子会从低能级跃迁到高能级，吸收一定的能量；当物质处于基态时，电子会从高能级跃迁到低能级，释放出一定的能量。

这些能量的变化可以通过测量电子发射或吸收的能量谱来获得，从而推断出物质的能级分布和电子结构。

电子能谱分析有多种实验技术，其中最常用的是X射线光电子能谱（XPS）和紫外光电子能谱（UPS）。

XPS是利用X射线激发物质表面的电子，测量其能量分布和强度的变化。

它可以提供物质表面的元素组成、化学状态和价态信息，并且具有非常高的表面灵敏度。

UPS则是利用紫外光激发物质中的电子，测量其能量分布和强度的变化。

相比XPS，UPS可以提供更多关于电子能级和束缚态的信息，对于研究分子和固体的电子结构非常有用。

电子能谱分析在许多领域有着广泛的应用。

在有机化学领域，它可以用于研究有机分子的结构和化学反应过程。

通过测量电子能谱，可以确定有机分子的键合和取代基团的位置，揭示分子的电子结构和反应机理。

在物理化学领域，电子能谱分析对于研究材料的电子结构、能带与导电性质有着重要意义。

它可以用于表征材料的表面态、表面吸附和氧化还原反应等。

在材料科学领域，电子能谱分析可以用于研究新型材料的电子结构和光电性质。

通过对材料中电子能级和能带结构的分析，可以为设计和开发新型功能材料提供有价值的信息。

除了XPS和UPS，还有其他一些电子能谱分析的技术，如电子能量损失谱（EELS）和光电子能谱显微镜（PEEM）。

EELS是利用电子束与物质相互作用而损失能量的原理，测量被探测物质中电子能量的变化。

EDXX射线能谱一介绍EDS（energy dispersive spectro-scopy）能量色散谱EDX （Energy Dispersive X-ray）WDS（wavelength dispersive spectro-scopy）波长色散谱EDX：X射线强度和能量曲线，定量分析样品的化学成份主要用途：•1) 非均匀样品的局部化学成份•2) 较少量材料或小颗粒材料的化学成份•3) 非均匀样品种一维或二维的成份分布•4) 沉积在任意衬底上的薄膜成份特点1)铍以上元素2)最小能探测到的重量比：0.1 wt% ——1 wt%3)定量结果的相对误差：2－20％（取决于校正方法等）4)在计算机控制下，1分钟以内可分析16种元素5)空间分辨率取决于平均原子序数、样品密度、束能量等（SEM中0.2——10微米）获得可靠的分析结果要求样品:·1) 样品平整光滑（尤其对定量分析，样品要抛光）2) 可以分析表面粗糙的样品，但仅限于定性和半定量分析3) 样品必须导热导电，必要的时候表面需要喷炭或金推荐书目：Scanning Electron Microscopy and X-ray microanalysisNew York 1992 （生物学、材料科学、地质学）Scanning Electron Microscopy，X-ray microanalysisand Anlytical Electron MicroscopyNew York 1990二定量分析Fig.2: Schematic diagram showingwhere 29<Z<37.Detected Energy (E)Fig.5: Schematic diagram of the intensity variation of the continuum backgroundwith energy, showing the generated and detected background energy.Intensity (I)Generated A ）背底和特征峰（二）影响X 射线强度的几种因素B）原子序数对X射线强度的影响Variation in fluorescence yield with atomic number.C ）荧光产生率E ）Mass absorption coefficient of Fe, for X-rays of varying energyD）X 射线的吸收探测角度：角度越小，X射线吸收越强。

电子能谱分析法范文电子能谱分析法（Electron Energy Loss Spectroscopy, EELS）是一种用于材料表征和化学分析的高分辨率电子能谱技术。

本文将详细介绍电子能谱分析法的原理、仪器、应用以及相关发展。

1.原理电子能谱分析法是基于电子束与固体物质相互作用的原理而发展起来的。

当高能电子束与固体物质相互作用时，电子束中的电子会与样品中的原子和分子发生散射和能量损失。

根据散射和损失的特性，可以获取有关样品结构和化学成分的信息。

首先，能量损失中的弹性散射会导致电子束的方向偏转。

这种散射通常不提供太多有用的信息，因为它只反映样品中原子的位置。

然而，非弹性散射会导致电子能量的损失，进而获得关于物质的化学元素和化学键信息。

在电子能量损失过程中，主要包括电子与离子的库仑相互作用损失（Coulomb interaction loss）、电子与元素内部的能带电子相互作用损失（plasmon loss）以及金属内电子布拉格散射损失（core loss）。

这些能量损失过程的能量范围和特征可以用来确定样品的化学成分、晶体结构和电子态信息。

2.仪器为了进行电子能谱分析，需要一台高性能透射电子显微镜（Transmission Electron Microscope, TEM）。

TEM使用电子束而不是光线，以实现更高的空间分辨率，并能够观察到纳米尺度的材料。

TEM系统通常包括以下关键部件：-电子源：产生具有足够能量和强度的电子束。

-透射电子显微镜柱：聚焦并控制电子束的路径。

-样品台：支撑样品并控制其位置和角度。

-能谱仪：用于测量电子束被样品散射和损失的能量。

3.应用（1）元素分析：通过观察电子能量损失的特征，可以确定样品中元素的存在和相对含量。

这对于材料的化学表征和分析非常重要。

例如，可以用电子能谱分析法确定光催化材料中吸附的金属离子种类和浓度。

（2）缺陷和杂质检测：电子能谱分析可以帮助检测材料中的缺陷和杂质。

材料科学XPS 、AES、UPS、EDS四大能谱分析介绍能谱分析能谱分析法是采用单色光源（如X射线、紫外光）或电子束去照射样品，使样品中电子受到激发而发射出来（这些自由电子带有样品表面信息），然后测量这些电子的产额（强度）对其能量的分布，从中获得有关信息的一类分析方法，广泛应用于材料表面分析技术。

主要有：俄歇电子能谱分析（AES）、X射线光电子能谱分析(XPS) 、紫外光电子能谱（UPS），能谱仪-电镜联用等方法。

仪器厂家1俄歇电子能谱法（AES）俄歇电子能谱法是用具有一定能量的电子束(或X射线)激发样品俄歇效应，通过检测俄歇电子的能量和强度，从而获得有关材料表面化学成分和结构的信息的方法。

利用受激原子俄歇跃迁退激过程发射的俄歇电子对试样微区的表面成分进行的定性定量分析。

AES可以用于研究固体表面的能带结构、表面物理化学性质的变化（如表面吸附、脱附以及表面化学反应）；用于材料组分的确定、纯度的检测、材料尤其是薄膜材料的生长等。

原理：俄歇电子的产生和俄歇电子跃迁过程：一定能量的电子束轰击固体样品表面，将样品内原子的内层电子击出，使原子处于高能的激发态。

外层电子跃迁到内层的电子空位，同时以两种方式释放能量：发射特征X射线；或引起另一外层电子电离，使其以特征能量射出固体样品表面，此即俄歇电子。

俄歇跃迁的方式不同，产生的俄歇电子能量不同。

上图所示俄歇跃迁所产生的俄歇电子可被标记为WXY跃迁。

如 KLL跃迁：K层电子被激发后，可产生KL1L1，KL1L2，KL2L3…等K系俄歇电子。

应用方向：1、通过俄歇电子谱研究化学组态：原子“化学环境”指原子的价态或在形成化合物时，与该(元素)原子相结合的其它(元素)原子的电负性等情况。

2、定性分析：对于特定的元素及特定的俄歇跃迁过程，其俄歇电子的能量是特征的。

由此，可根据俄歇电子的动能来定性分析样品表面物质的元素种类。

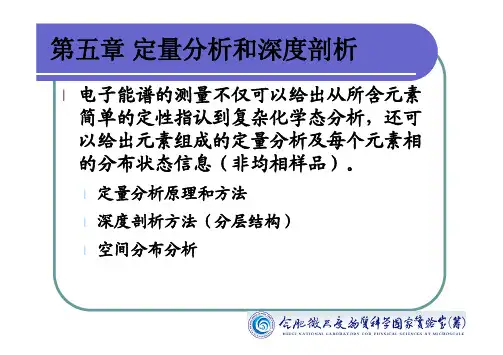

3、定量分析或半定量分析：俄歇电子强度与样品中对应原子的浓度有线性关系，据此可以进行元素的半定量分析。
