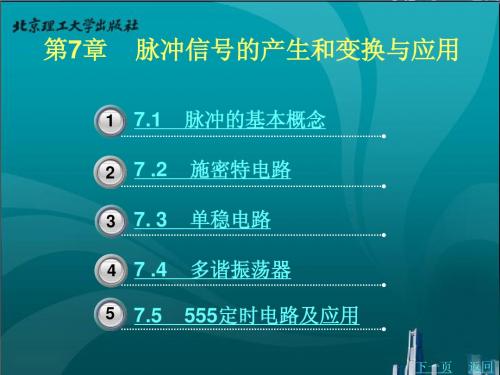

第7章 脉冲信号的产生与整形
- 格式:ppt
- 大小:1.61 MB
- 文档页数:61
《数字电子技术》知识点《数字电子技术》知识点第1章 数字逻辑基础1.数字信号、模拟信号的定义 2.数字电路的分类 3.数制、编码其及转换 要求:能熟练在10进制、2进制、8进制、16进制、8421BCD 之间进行相互转换。
举例1:(37.25)10= ( )2= ( )16= ( )8421BCD 解:(37.25)10= (100101.01)2= ( 25.4)16= (00110111.00100101)8421BCD 4.基本逻辑运算的特点与运算:见零为零,全1为1; 或运算:见1为1,全零为零;与非运算:见零为1,全1为零; 或非运算:见1为零,全零为1; 异或运算:相异为1,相同为零;同或运算:相同为1,相异为零; 非运算:零变 1, 1变零; 要求:熟练应用上述逻辑运算。
5.数字电路逻辑功能的几种表示方法及相互转换。
①真值表(组合逻辑电路)或状态转换真值表(时序逻辑电路):是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式:是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图:是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图:是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图:是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
⑥状态图(只有时序电路才有):描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。
要求:掌握这五种(对组合逻辑电路)或六种(对时序逻辑电路)方法之间的相互转换。
6.逻辑代数运算的基本规则 ①反演规则:对于任何一个逻辑表达式Y ,如果将表达式中的所有“·”换成“+”,“+”换成“·”,“0”换成“1”,“1”换成“0”,原变量换成反变量,反变量换成原变量,那么所得到的表达式就是函数Y 的反函数Y (或称补函数)。
这个规则称为反演规则。
②对偶规则:对于任何一个逻辑表达式Y ,如果将表达式中的所有“·”换成“+”,“+”换成“·”,“0”换成“1”,“1”换成“0”,而变量保持不变,则可得到的一个新的函数表达式Y ',Y '称为函Y 的对偶函数。

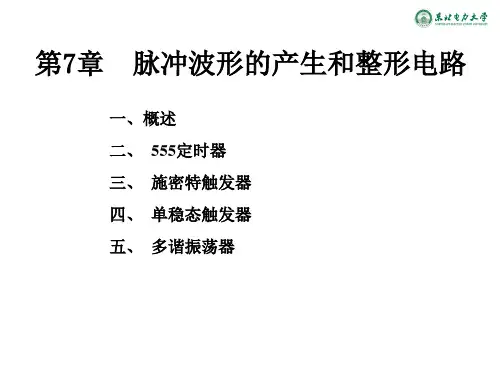

第7章脉冲波形的产生和整形电路一、选择题1.为了提高多谐振荡器频率的稳定性,最有效的方法是()。
A.提高电容、电阻的精度B.提高电源的稳定度C.采用石英晶体振荡器C.保持环境温度不变【答案】C【解析】石英晶体多谐振荡器的振荡频率取决于石英晶体的固有谐振频率,而与外接电阻、电容无关,具有极高的频率稳定性。
2.已知时钟脉冲频率为f cp,欲得到频率为0.2f cp的矩形波应采用()A.五进制计数器B.五位二进制计数器C.单稳态触发器C.多谐振荡器【答案】A【解析】频率变为原来的五分之一,是五分频,只需要每五次脉冲进一位即可实现。
3.在图7-1用555定时器组成的施密特触发电路中,它的回差电压等于()A.5VB.2VC.4VD.3V图7-1【答案】B【解析】555组成的施密特触发器中,当不接外接电压时,得到电路的回差电压为2V CC/3-V cc/3=V cc/3;5脚为外部参考电压输入V CO,如果参考电压由外接的电压V CO供给,这时V T+=V CO;V T-=V CO/2,回差电压为V CO/2=4V/2=2V,可以通过改变V CO值可以调节回差电压的大小。
4.电路如下图7-2(图中为上升沿JK触发器),触发器当前状态Q3Q2Q1为“100”,请问在时钟作用下,触发器下一状态(Q3Q2Q1)为()。
图7-2A.“101”B.“100”C.“011”D.“000”【答案】C【解析】JK触发器特征方程为Q n+1=JQ_n+K_Q n,由图7-2可得,三个触发器的驱动方程均为J=K=1,即特性方程均为Q n+1=Q_n,Q1的时钟是CP,Q2的时钟是Q1,Q3的时钟是Q2,当前Q3Q2Q1的状态是100,由于触发器在上升沿被触发,CP上升沿Q1状态被触发,变为1;同时触发了Q2,Q2变为1;同理Q3为0。

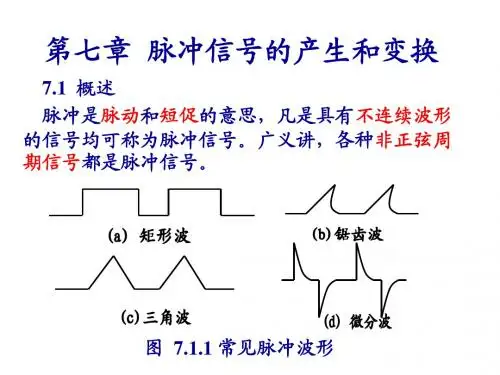

5.多谐振荡器可产生的波形是()A.正弦波B.矩形脉冲C.三角波D.锯齿波【答案】B【解析】“多谐”指矩形波中除了基波成分外,还含有丰富的高次谐波成分。
数字电子技术(第5版)第7章脉冲信号的产生与整形1.(205)要把不规则的矩形波变换为幅度与宽度都相同的矩形波,应选择( )电路。
A. 多谐振荡器B. 基本RS触发器C. 单稳态触发器D. 施密特触发器答案.C2.(209)用555定时器构成的施密特触发器,若电源电压为6V,控制端不外接固定电压,则其上限阈值电压、下限阈值电压和回差电压分别为( )。
A. 2V,4V , 2VB. 4V , 2V , 2VC. 4V,2V , 4VD. 6V , 4V , 2V答案.B3.(208)如图5502所示由555定时器组成的电路是( )。
A. 多谐振荡器B. 施密特触发器C. 单稳态电路D. 双稳态电路图5502答案.C4.(196)能把缓慢变化的输入信号转换成矩形波的电路是( )。
A. 单稳态触发器B. 多谐振荡器C. 施密特触发器D. 边沿触发器答案.C5.(206)图5401所示电路是( ) 电路。
A. 多谐振荡器B. 双稳态触发器C. 单稳态触发器D. 施密特触发器图5401答案.C6.(204)单稳态触发器可用来( )。
A. 产生矩形波B. 产生延时作用C. 存储信号D. 把缓慢信号变成矩形波答案.B7.(203)一个用555定时器构成的单稳态触发器输出的脉冲宽度为( )。
A. 0.7RCB. 1.4RCC. 1.1RCD. 1.0RC答案.C8.(202)要得到频率稳定度高的矩形波,应选择( )电路。
A. RC振荡器B. 石英晶体振荡器C. 单稳态触发器D. 施密特触发器答案.B9.(201)已知由2 l级非门构成的环形振荡器的振荡周期为0.252 us,这些非门的平均传输延迟时间为( )。
A. 6 nsB. 12 nsC. 21 nsD. 20 ns答案.A10.(200)石英晶体多谐振荡器的主要优点是( )。
A. 电路简单B. 频率稳定度高C. 振荡频率高D. 振荡频率低答案.B11.(199)利用门电路的传输时间,可以把( )个非门电路首尾相接,组成多谐振荡器。
脉冲产生与整形电路实验报告一、实验目的本实验的主要目的是通过脉冲产生与整形电路实验,掌握脉冲信号的产生和整形基本原理,并学会使用555定时器、多谐振荡器等电路元器件进行实现。
二、实验原理1.脉冲产生电路原理脉冲信号通常是由正弦波信号经过整形电路处理得到的。
正弦波信号经由非线性电路处理,波形就会变形,产生各种脉冲信号。
其中,在整形电路中,最常用的是555定时器产生的脉冲信号。
555定时器是一种通用的集成电路,内部包含比较器、多谐振荡器等功能电路,经过调整参数,可以快速产生各种类型的脉冲信号。
2.整形电路原理整形电路在信号处理中的作用是根据信号的幅值、频率和相位等特性,将输入信号转化成特定形式的输出信号。
通常的整形电路包括正弦波整形电路、方波整形电路、脉冲整形电路等。
其中,最常见的脉冲整形电路是单稳态多谐振荡器电路。
该电路采用多谐振荡器,输出一个脉冲信号,带有“占空比”的特点。
这个信号由一端持续保持高电平,另一端持续保持低电平,长度和时间间隔具有可调性。
三、实验内容与步骤1.实验器材:555定时器、74LS123、电路板、导线等。
2.实验步骤:(1) 确定实验电路,根据电路原理图进行串联连接,构成脉冲产生与整形电路。
(2) 对寄存器电路写数据,设置电路元器件的参数,如输入电压的范围、输入电压的幅度等。
(3) 打开开关,接通电源,通过示波器观察脉冲信号的变化情况,并确定产生的脉冲信号的相位和频率等参数。
(4) 调整电路参数,不断进行实验测试,并对比不同参数下输出信号的差异,获得更多的实验结果。
四、实验结果与分析在实验中,我们通过脉冲产生与整形电路实验,成功地实现了脉冲信号的产生与整形,并对不同参数下的信号进行了调节和分析。
经过实验,我们发现脉冲信号的产生有较高的可调性,可以根据需要在一定范围内进行调节,以获得不同形式的输出信号。
而整形电路在处理各种信号时都具有优良的效果,可以更加精细地控制脉冲信号的特性。
