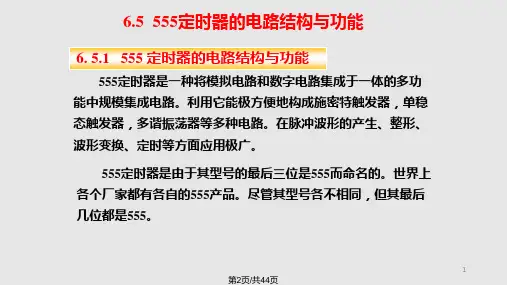

阎石《数字电子技术基础》笔记和课后习题详解第7章脉冲波形的产生和整形7.1复习笔记本章介绍矩形脉冲波形的产生和整形电路，详细介绍了常见的两种整形电路——施密特触发电路和单稳态电路，以及脉冲波形产生电路中，能自行产生矩形脉冲波形的各种多谐振荡电路，主要包括对称式和非对称式多谐振荡电路、环形振荡电路以及用施密特触发电路构成的多谐振荡电路等，还讲述了555定时器的工作原理和用它构成施密特触发电路、单稳态电路和多谐振荡电路的方法。
本章重点内容为：施密特触发电路、单稳态电路、多谐振荡电路的工作原理和各元器件参数关系；脉冲电路的分析计算方法；555定时器的应用。
一、概述1．获取矩形脉冲波形途径（1）产生：不用信号源，加上电源自激振荡产生波形。
（2）整形：输入信号源进行整形。
2．矩形脉冲特性参数描述矩形脉冲特性的主要参数如图7-1-1所示。
图7-1-1描述矩形脉冲特性的主要参数（1）脉冲周期T：周期性脉冲序列中相邻脉冲的时间间隔；（2）脉冲幅度V m：脉冲电压的最大变化幅度；（3）脉冲宽度t w：脉冲前沿0.5V m～脉冲后沿0.5V m的一段时间；（4）上升时间t r：脉冲上升沿0.1V m～0.9V m的时间；（5）下降时间t f：脉冲下降沿0.9V m～0.1V m的时间；（6）占空比q：t w与T的比值。
二、施密特触发器1．施密特触发器的结构和工作原理（1）电路结构：施密特电路是通过公共发射极电阻耦合的两级正反馈放大器，其结构如图7-1-2所示。
（2）电压传输特性：①T1饱和导通时的v E值必低于T2饱和导通时的值，故由截止变为导通的输入电压会高于T1由导通变为截止的输入电压，便可得到图7-1-3所示的电压传输特性；②V T＋：正向阈值电压；V T－：负向阈值电压；|V T＋－V T－|＝ΔV T：回差电压。
图7-1-2施密特触发电路图7-1-3施密特触发特性（3）性能特点：①输入信号从低电平上升的过程中，电路状态转换时对应的输入电平，与输入信号从高电平下降过程中对应的输入转换电平不同；②在电路状态转换时，通过电路内部的正反馈过程使输出电压波形的边沿变得很陡。
第7章脉冲波形的产生和整形电路一、选择题1．为了提高多谐振荡器频率的稳定性，最有效的方法是（）。
A．提高电容、电阻的精度B．提高电源的稳定度C．采用石英晶体振荡器C．保持环境温度不变【答案】C【解析】石英晶体多谐振荡器的振荡频率取决于石英晶体的固有谐振频率，而与外接电阻、电容无关，具有极高的频率稳定性。
2．已知时钟脉冲频率为f cp，欲得到频率为0.2f cp的矩形波应采用（）A．五进制计数器B．五位二进制计数器C．单稳态触发器C．多谐振荡器【答案】A【解析】频率变为原来的五分之一，是五分频，只需要每五次脉冲进一位即可实现。
3．在图7-1用555定时器组成的施密特触发电路中，它的回差电压等于（）A．5VB．2VC．4VD．3V图7-1【答案】B【解析】555组成的施密特触发器中，当不接外接电压时，得到电路的回差电压为2V CC/3－V cc/3＝V cc/3；5脚为外部参考电压输入V CO，如果参考电压由外接的电压V CO供给，这时V T＋＝V CO；V T－＝V CO/2，回差电压为V CO/2＝4V/2＝2V，可以通过改变V CO值可以调节回差电压的大小。
4．电路如下图7-2（图中为上升沿JK触发器），触发器当前状态Q3Q2Q1为“100”，请问在时钟作用下，触发器下一状态（Q3Q2Q1）为（）。
图7-2A．“101”B．“100”C．“011”D．“000”【答案】C【解析】JK触发器特征方程为Q n＋1＝JQ＿n＋K＿Q n，由图7-2可得，三个触发器的驱动方程均为J＝K＝1，即特性方程均为Q n＋1＝Q＿n，Q1的时钟是CP，Q2的时钟是Q1，Q3的时钟是Q2，当前Q3Q2Q1的状态是100，由于触发器在上升沿被触发，CP上升沿Q1状态被触发，变为1；同时触发了Q2，Q2变为1；同理Q3为0。
5．多谐振荡器可产生的波形是（）A．正弦波B．矩形脉冲C．三角波D．锯齿波【答案】B【解析】“多谐”指矩形波中除了基波成分外，还含有丰富的高次谐波成分。
数字电子技术脉冲波形的产生和整形数字电子技术在现代电子领域中扮演着重要的角色。
脉冲波形的产生和整形是数字电子技术中的一项基础技术，它在数字信号处理、通信系统、计算机科学等领域中得到广泛应用。
本文将探讨数字电子技术脉冲波形的产生和整形的原理、方法以及应用。
一、数字电子技术脉冲波形的产生原理数字电子技术脉冲波形的产生基于逻辑门电路的输出状态变化。
逻辑门电路由多个逻辑门组成，逻辑门的输入和输出可以是0或1。
通过逻辑门的组合和控制，可以产生各种复杂的波形。
例如，当使用非门电路时，其输出与输入相反。
如果输入为0，则输出为1；如果输入为1，则输出为0。
通过在非门电路后面串联非门电路，可以得到一个稳定的高电平或低电平信号。
通过适当的时钟控制和信号切换，可以产生各种脉冲波形。
二、数字电子技术脉冲波形的整形方法1. 单稳态整形电路单稳态整形电路可将输入的窄脉冲波形整形为较宽的方波信号，以确保输入脉冲的稳定性和准确性。
单稳态整形电路的核心是单稳态多谐振器，其通过一个触发器和适当的电容电阻网络实现。
输入脉冲触发触发器，逐渐充放电电容，最终输出一个较宽的方波脉冲。
2. 升降沿整形电路升降沿整形电路能够将输入脉冲波形的上升沿和下降沿进行整形，使其变得更为陡峭和准确。
升降沿整形电路由施密特触发器、比较器和延时电路等组成。
在输入脉冲波形的上升或下降沿触发触发器，输出经过比较器和延时电路后得到整形后的脉冲波形。
三、数字电子技术脉冲波形的应用1. 数字信号处理数字信号处理是数字电子技术的重要应用领域之一。
脉冲波形的产生和整形技术在数字信号处理中起到至关重要的作用。
通过产生和整形不同的脉冲波形，可以实现信号滤波、频率分析、解调等功能。
2. 通信系统在通信系统中，数字电子技术脉冲波形的产生和整形对信号的传输和接收起着重要作用。
通过产生和整形不同的脉冲波形，可以实现数据的编码、解码、调制和解调等功能，提高信号传输的可靠性和效率。
3. 计算机科学在计算机科学领域，数字电子技术脉冲波形的产生和整形广泛应用于时序控制、时钟信号生成、数据同步等方面。
