公路各构造层回弹弯沉值设计规范和评估原则一、概述《公路沥青路面设计规范》JTJ 014-97规定了路面顶层旳设计弯沉计算公式和措施；在《公路工程质量检查评估原则》JTG F80/1-中提出规定检测路面顶层和土质路基回弹弯沉；在《公路路面基层施工技术规范》JTJ 034-中则补充规定了路基、路面基层旳对应回弹弯沉旳计算检测原则。
1、《公路工程技术原则》（）2、《公路沥青路面设计规范》JTJ 014-973、《公路路面基层施工技术规范》JTJ 034-4、《公路工程质量检查评估原则》JTG F80/1-（一）弯沉旳作用公路工程回弹弯沉分为容许弯沉、设计弯沉和计算弯沉。
容许弯沉容许弯沉是合格路面在正常有效期末不利季节，路面处在临界破坏壮态时出现旳最大回弹弯沉，是从设计弯沉通过路面强度不停衰减旳一种变化值。
理论上是一种最低值。
计算公式是LR＝720N *AC*AS。
《公路沥青路面设计规范》JTJ 014-97 119页设计弯沉设计弯沉值即路面设计控制弯沉值;是路面竣工后第一年不利季节，路面在原则轴载作用下，所测得旳最大回弹弯沉值，理论上是路面使用周期中旳最小弯沉值。
是路面验收检测控制旳指标之一。
计算公式是Ld＝600N *AC*AS* Ab。
《公路沥青路面设计规范》JTJ 014-97 42页计算弯沉值计算弯沉值分检测计算弯沉值和理论计算弯沉值。
检测计算弯沉值：通过对路基、路面和原有老路进行弯沉检测，并通过计算整顿所得到旳代表值。
其作用重要是评估路基路面状况和作补强设计之用。
理论计算弯沉值路基，路面基层、底基层等各层在设计时均规定计算出其弯沉设计值，在竣工检测时也要检测其值，以检查其强度与否满足规定。
二、路面设计弯沉值旳计算（一）路面顶面设计弯沉值路面设计弯沉值是表征路面整体刚度大小旳指标，是路面厚度计算旳重要根据。
路面设计弯沉值应根据公路等级、在设计年限内合计当量轴次、面层和基层类型按下式计算:Ld＝600N *AC*AS*Ab 式中：Ld――路面设计弯沉值（0.01mm）；Ne――设计年限内一种车道上合计当量轴次；AC――公路等级系数，高速公路、一级公路为1.0，二级公路为1.1，三、四级公路为1.2；AS－－面层类型系数，沥青砼面层为1.0；热拌沥青碎石、乳化沥青碎石、上拌下贯或贯入式路面为1.1；沥青表面处治为1.2；中、低级路面为1.3；Ab－－基层类型系数，对半刚性基层、底基层总厚度等于或不小于20cm时，Ab＝1.0；若面层与半刚性基层间设置等于或不不小于15cm级配碎石层、沥青贯入碎石、沥青碎石旳半刚性基层构造时，Ab可取1.0；柔性基层、底基层Ab＝1.6，当柔性基层厚度不小于15cm、底基层为半刚性下卧层时，Ab可取1.6； (注：新建公路和改建公路路设计弯沉均采用上面公式计算。
丁诸线航道整治工程（嘉善段）桥梁接线路面弯沉计算书一、鹤脚大桥、向阳桥、曹家河桥、三星桥及周家湾桥接坡路面弯沉计算上述桥梁接坡路面结构均采用4cmAC-13C型细粒式沥青混凝土+6cmAC-20C型中粒式沥青混凝土+20cm水泥稳定碎石基层(5%)=总厚度30cm。
经采用HPDS2011路面结构软件进行计算，水泥稳定碎石基层顶面的交工验收弯沉值为110.2（0.01mm），中粒式沥青混凝土面层顶面的交工验收弯沉值为81（0.01mm），具体计算过程详见附件①。
考虑上述桥梁接坡均以等外公路进行设计，可降低中粒式沥青混凝土面层顶面的交工验收弯沉值，根据经验取为95.5（0.01mm）；水泥稳定碎石基层顶面的交工验收弯沉值采用110.2（0.01mm）。
二、晋阳路桥接坡路面弯沉计算晋阳路桥接坡路面结构采用4cmAC-13C型细粒式沥青混凝土＋6cmAC-20C型中粒式沥青混凝土＋20cm水泥稳定碎石基层(5%)+20cm水泥稳定碎石基层(3%)＝总厚度50cm。
经采用HPDS2011路面结构软件进行计算，水泥稳定碎石基层顶面的交工验收弯沉值为42.2（0.01mm），中粒式沥青混凝土面层顶面的交工验收弯沉值为34.9（0.01mm），具体计算过程详见附件②。
结合工程实际经验，水泥稳定碎石基层顶面的交工验收弯沉值采用45（0.01mm），中粒式沥青混凝土面层顶面的交工验收弯沉值采用35（0.01mm）。
附件①交工验收弯沉值计算公路等级: 四级公路新建路面的层数: 3标准轴载: BZZ-100层位结构层材料名称厚度20℃平均抗压标准差综合影响系数(mm) 模量(MPa) (MPa)1 细粒式沥青混凝土40 1200 02 中粒式沥青混凝土60 1000 03 水泥稳定碎石200 1310 04 新建路基30计算新建路面各结构层及路基顶面交工验收弯沉值:第1 层路面顶面交工验收弯沉值LS= 65.9 (0.01mm)第2 层路面顶面交工验收弯沉值LS= 81 (0.01mm)第3 层路面顶面交工验收弯沉值LS= 110.2 (0.01mm)路基顶面交工验收弯沉值LS= 310.5 (0.01mm)( 根据“公路沥青路面设计规范”公式计算)；LS= 383.1 (0.01mm)( 根据“公路路面基层施工技术规范”公式计算)附件②交工验收弯沉值计算公路等级: 三级公路新建路面的层数: 4标准轴载: BZZ-100层位结构层材料名称厚度20℃平均抗压标准差综合影响系数(mm) 模量(MPa) (MPa)1 细粒式沥青混凝土40 1400 02 中粒式沥青混凝土60 1300 03 水泥稳定碎石200 1360 04 水泥稳定碎石200 1310 05 新建路基30计算新建路面各结构层及路基顶面交工验收弯沉值:第1 层路面顶面交工验收弯沉值LS= 31 (0.01mm)第2 层路面顶面交工验收弯沉值LS= 34.9 (0.01mm)第3 层路面顶面交工验收弯沉值LS= 42.2 (0.01mm)第4 层路面顶面交工验收弯沉值LS= 110.2 (0.01mm)路基顶面交工验收弯沉值LS= 310.5 (0.01mm)( 根据“公路沥青路面设计规范”公式计算)；LS= 383.1 (0.01mm)( 根据“公路路面基层施工技术规范”公式计算)。
计算路面弯沉的计算公式如下：Ls=1000×2Pδ/E1×a c×F其中， a c=f(h1/δ,h2/δ,...,E2/E1,E3/E2,...,E0/ E n-1)F=1.63(Ls/2000δ)0.38(E0/P)0.36L s—路表计算弯沉值（0.01mm）F—弯沉综合修正系数P，δ—标准车型的轮胎接地压强（MPa)a c—理论弯沉系数E0或E N—土基抗压回弹模量（MPa)E1,...E n-1—各层材料抗压回弹模量（MPa)h1,...h n-1—各结构层厚度（cm)根据道路检测报告记录表数据,取土基回弹模量E0 =46.8,路面结构层厚度取实测点K2+095（右1车道）：沥青上面层4cm,沥青下面层5cm,5%水泥稳定碎石基层16.5cm,5%水泥稳定碎石底基层16cm,下表为各结构层计算参数根据上述参数，通过诺模图查得a c—理论弯沉系数为0.148，带入公式L s=1000×2Pδ/E1×ac×F →L s = 47.2×FL s = 47.2×F带入公式 F=1.63(L s/2000δ)0.38(E0/P)0.36得F=7.4002(47.2×F/21300)0.38，计算出F=0.595，及L s=28.08(0.01mm)参考文献：《公路沥青路面实际规范》JTG D50-2006《城镇道路路面设计规范》CJJ 160-2012《城市道路设计规范》CJJ 37-90《公路路基路面现场测试规程》GTG E60-2008《公路与城市道路设计手册》用Hpds2011软解算验收弯沉值为：交工验收弯沉值和层底拉应力计算新建路面的层数 : 4标准轴载 : BZZ-100层位结构层材料名称厚度20℃平均抗压标准差15℃平均抗压标准差综合影响系数(mm) 模量(MPa) (MPa) 模量(MPa) (MPa)1 细粒式沥青混凝土 40 1400 0 2000 0 12 中粒式沥青混凝土 50 1200 0 1800 0 13 水泥稳定碎石 165 1500 0 3600 0 14 水泥稳定碎石 160 1500 0 3600 0 15 新建路基 46.8 1计算新建路面各结构层及路基顶面交工验收弯沉值 :第 1 层路面顶面交工验收弯沉值 LS= 31.2 (0.01mm)第 2 层路面顶面交工验收弯沉值 LS= 35.8 (0.01mm)第 3 层路面顶面交工验收弯沉值 LS= 42.3 (0.01mm)第 4 层路面顶面交工验收弯沉值 LS= 105.6 (0.01mm)路基顶面交工验收弯沉值 LS= 199 (0.01mm)( 根据“公路沥青路面设计规范”公式计算)LS= 252.4 (0.01mm)( 根据“公路路面基层施工技术规范”公式计算)计算新建路面各结构层底面最大拉应力 :(未考虑综合影响系数)第 1 层底面最大拉应力σ( 1 )=-.199 (MPa)第 2 层底面最大拉应力σ( 2 )=-.141 (MPa)第 3 层底面最大拉应力σ( 3 )= .061 (MPa)第 4 层底面最大拉应力σ( 4 )= .368 (MPa)。

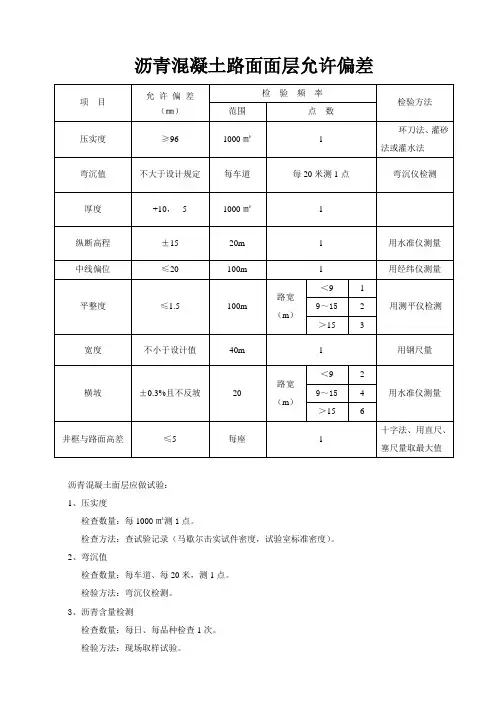

路面弯沉标准值
路面弯沉指的是道路在过去了一段时间后由于交通运输等因素而产生的下陷或塌陷现象。
路面弯沉对交通安全和道路使用寿命都有着重要影响，因此有一定的标准值来评估路面弯沉的情况。
根据《公路交通工程路面工程施工及验收规范》（JTG F40-2004）中的规定，公路路面的弯沉一般应符合以下标准值：
1. 弯沉量限值：
- 砼路面：0.1%-0.3%（即弯距的相对变化量）
- 沥青路面：0.2%-1.0%（即弯距的相对变化量）
2. 弯沉梯度限值：
- 砼路面：弯沉梯度≤0.002(‰)
- 沥青路面：弯沉梯度≤0.008(‰)
需要注意的是，这些数值只是一般标准，具体标准值还需要根据实际情况（如交通量、地质条件等）确定，并根据不同地区和不同道路等级进行细化和调整。
此外，弯沉的评估也需要考虑实际的设计寿命和使用条件等因素。
沥青路面面层回弹弯沉值的设计与检测摘要：回弹弯沉值是沥青路面公路工程设计和检测的重要指标，我们结合实例阐述沥青路面面层弯沉设计值的计算、非标准轴载和标准轴载下弯沉实测值之间的换算、工程现场弯沉检测值的修正以及对弯沉检测项目的评定进行了理论分析，为具体的工程实践提供了切实可行的参考依据。
关键词：沥青路面回弹弯沉设计值检测值1 背景资料杭州市某两地之间拟建一条四车道的一级公路，在使用期内交通量的年平均增长率为10%。
该路段处于Ⅶ7区为粉质土，稠度=1.00，沿途有大量碎石集料，并有石灰供给，基层采用25cm厚的水泥碎石。
预测该路段竣工后第一年的交通组成如表1所表示。
表1 预测交通组成表表2 轴载换算结果表（弯沉）年，四车道的车道系数是=0.4—标准车型的当量半径，=21.3/2=10.65cm F—弯沉综合修正系数C —理论弯沉系数，1,hfδ⎛⎝E路面为多层结构，一般在实际上是将多层体系经过适当的变换，等效成当量二层体系或三层体系，本多层路面理论弯沉系数C，可采用简化方法计算。
()0.154lnχ+，100 =10.65cm两侧双轮组轮胎传递给路基，再考虑各计算物理量之间的换算关系，则应有：2 210pπδσ—一个评定路段内经各项修正后的全部测点弯沉的标准差，0.01mm；λ—与保证率有关的系数（采用下列数值：高速、一级公路=2.0，二级公路=1.645，二级以下公路=1.5）。
）C范围时，回弹弯沉值随路面温度变化而变化。
—测定时沥青面层平均温度，C；为沥青面层厚度）平均气温之和，C。
20C时20C时本实例某路段，现场测定时沥青路面路表温度为C，前C，实测弯沉值）如下：、19.2、、15.6、20.5、、15.8。
弯沉检测值的修正步骤如下。
该路段为一级公路，保证率系数=2.0-210mm6影响沥青路面面层回弹弯沉测定的因素路面回弹弯沉值作为路面整体强度的设计控制指标，也是对施工质量的检测和评定项目，必须保证检测数据的真实性，正确反映路面的整体强度。
