射频振荡器原理

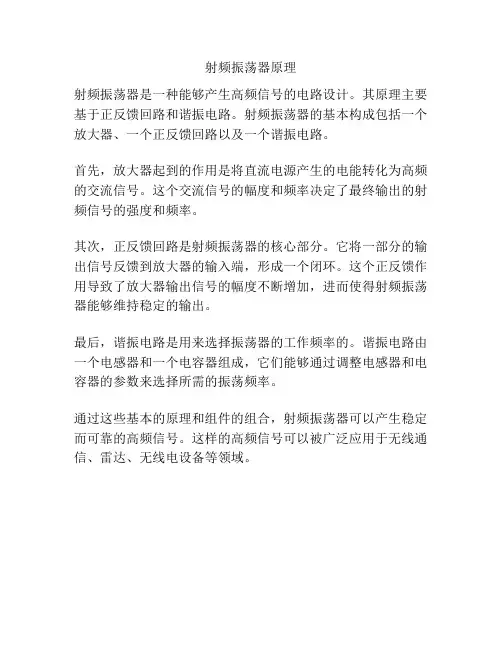

射频振荡器是一种能够产生高频信号的电路设计。
其原理主要基于正反馈回路和谐振电路。
射频振荡器的基本构成包括一个放大器、一个正反馈回路以及一个谐振电路。
首先，放大器起到的作用是将直流电源产生的电能转化为高频的交流信号。
这个交流信号的幅度和频率决定了最终输出的射频信号的强度和频率。
其次，正反馈回路是射频振荡器的核心部分。
它将一部分的输出信号反馈到放大器的输入端，形成一个闭环。
这个正反馈作用导致了放大器输出信号的幅度不断增加，进而使得射频振荡器能够维持稳定的输出。
最后，谐振电路是用来选择振荡器的工作频率的。
谐振电路由一个电感器和一个电容器组成，它们能够通过调整电感器和电容器的参数来选择所需的振荡频率。
通过这些基本的原理和组件的组合，射频振荡器可以产生稳定而可靠的高频信号。
这样的高频信号可以被广泛应用于无线通信、雷达、无线电设备等领域。

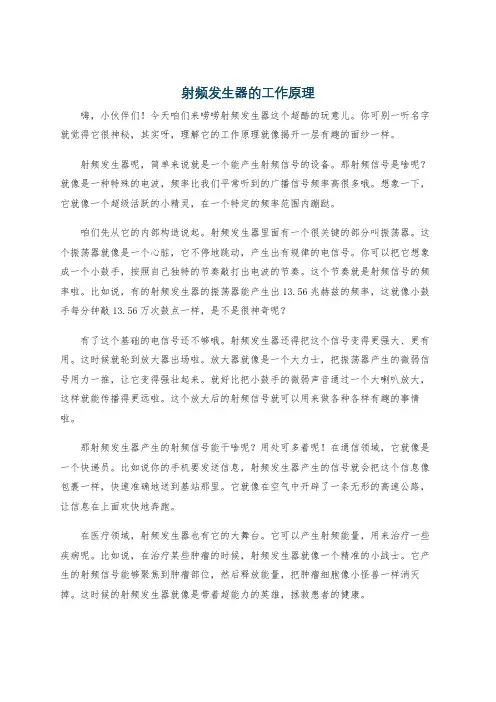

射频与微波信号发生器工作原理射频（RF）和微波信号发生器是在射频和微波领域中常用的仪器，用于产生高频信号。
它们在通信、雷达、无线电等领域有着广泛的应用。
本文将详细介绍射频与微波信号发生器的工作原理，包括振荡电路、频率控制、放大器、调制解调和输出接口等方面。
1.振荡电路振荡电路是射频与微波信号发生器中产生高频信号的核心部分。
它能够在特定的条件下产生稳定的振荡信号。
以下是几种常见的振荡电路：1.1LC振荡电路LC振荡电路是最简单和常见的振荡电路之一。
它由一个电感（L）和一个电容（C）构成。
当电流通过电感时，会在电容上积累电荷，形成电场能量。
然后，电容中的电荷会通过电感释放，再次充电，如此往复。
这种周期性的充放电过程导致了振荡信号的产生。
1.2晶体振荡电路晶体振荡电路使用压电晶体（如石英晶体）作为振荡器的谐振元件。
压电晶体具有固有的机械振动频率，当施加电场或力时，它会以固定的频率振动。
这种振动可以转换为电信号，并通过适当的反馈网络来维持振荡。
1.3微带振荡电路微带振荡电路是一种使用微带传输线和衬底作为振荡器的谐振元件的振荡电路。
微带传输线是在介质基板上形成的导电金属条。
通过选择合适的谐振结构和尺寸，微带振荡电路可以实现特定频率的振荡。
2.频率控制射频与微波信号发生器可以通过外部输入或内部设置来控制输出信号的频率。
以下是一些常用的频率控制方法：2.1可变电容可变电容器是一种可以改变电容值的元件。
通过调节电容器的电容值，可以改变振荡电路的谐振频率，从而实现不同频率的信号输出。
2.2可变电感可变电感器是一种可以改变电感值的元件。
通过调节电感器的电感值，可以改变振荡电路的谐振频率，从而实现不同频率的信号输出。
2.3可变晶体振荡器可变晶体振荡器是一种使用可变电容器或可变电感器来调节晶体振荡器频率的电路。
通过改变电容或电感值，可以调整晶体振荡器的谐振频率。
3.放大器放大器在射频与微波信号发生器中起到增强振荡电路产生的低功率信号的作用。
