夹芯板屋面板、墙面板与钢结构连接部分防渗漏专项技术处理方案教学总结

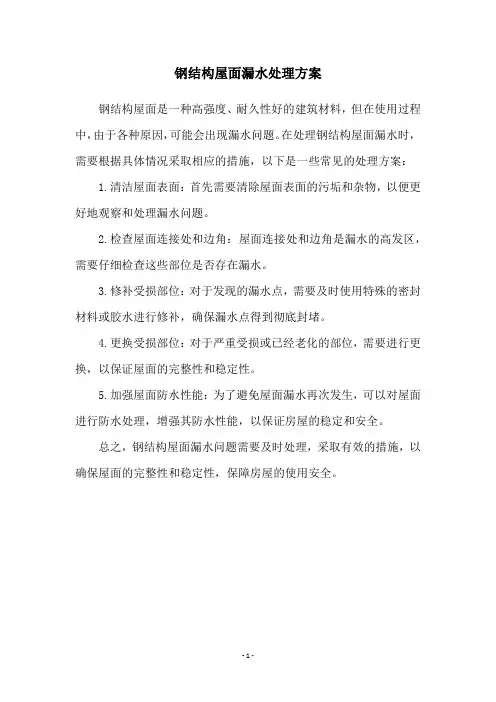

钢结构屋面漏水处理方案
钢结构屋面是一种高强度、耐久性好的建筑材料，但在使用过程中，由于各种原因，可能会出现漏水问题。

在处理钢结构屋面漏水时，需要根据具体情况采取相应的措施，以下是一些常见的处理方案：
1.清洁屋面表面：首先需要清除屋面表面的污垢和杂物，以便更好地观察和处理漏水问题。

2.检查屋面连接处和边角：屋面连接处和边角是漏水的高发区，需要仔细检查这些部位是否存在漏水。

3.修补受损部位：对于发现的漏水点，需要及时使用特殊的密封材料或胶水进行修补，确保漏水点得到彻底封堵。

4.更换受损部位：对于严重受损或已经老化的部位，需要进行更换，以保证屋面的完整性和稳定性。

5.加强屋面防水性能：为了避免屋面漏水再次发生，可以对屋面进行防水处理，增强其防水性能，以保证房屋的稳定和安全。

总之，钢结构屋面漏水问题需要及时处理，采取有效的措施，以确保屋面的完整性和稳定性，保障房屋的使用安全。

- 1 -。

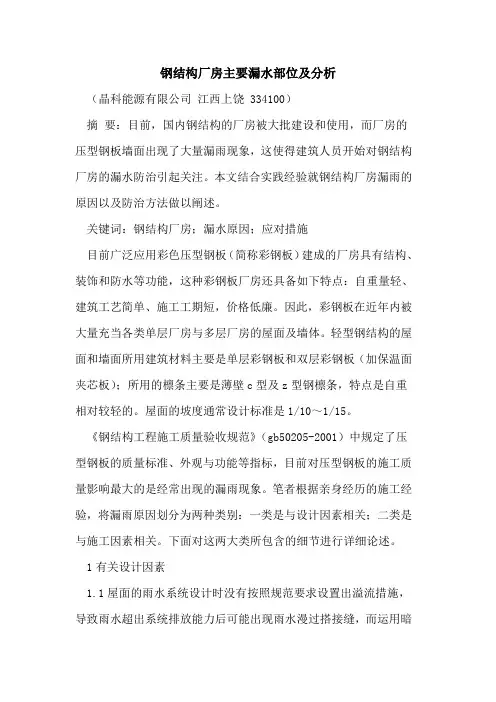

钢结构厂房主要漏水部位及分析（晶科能源有限公司江西上饶 334100）摘要：目前，国内钢结构的厂房被大批建设和使用，而厂房的压型钢板墙面出现了大量漏雨现象，这使得建筑人员开始对钢结构厂房的漏水防治引起关注。

本文结合实践经验就钢结构厂房漏雨的原因以及防治方法做以阐述。

关键词：钢结构厂房；漏水原因；应对措施目前广泛应用彩色压型钢板（简称彩钢板）建成的厂房具有结构、装饰和防水等功能，这种彩钢板厂房还具备如下特点：自重量轻、建筑工艺简单、施工工期短，价格低廉。

因此，彩钢板在近年内被大量充当各类单层厂房与多层厂房的屋面及墙体。

轻型钢结构的屋面和墙面所用建筑材料主要是单层彩钢板和双层彩钢板（加保温面夹芯板）；所用的檩条主要是薄壁c型及z型钢檩条，特点是自重相对较轻的。

屋面的坡度通常设计标准是1/10～1/15。

《钢结构工程施工质量验收规范》（gb50205-2001）中规定了压型钢板的质量标准、外观与功能等指标，目前对压型钢板的施工质量影响最大的是经常出现的漏雨现象。

笔者根据亲身经历的施工经验，将漏雨原因划分为两种类别：一类是与设计因素相关；二类是与施工因素相关。

下面对这两大类所包含的细节进行详细论述。

1有关设计因素1.1屋面的雨水系统设计时没有按照规范要求设置出溢流措施，导致雨水超出系统排放能力后可能出现雨水漫过搭接缝，而运用暗扣和打钉板相连接的屋面极有可能出现严重漏水现象。

1.2天沟的截面过小，落水管的数量不足，导致雨水溢流到维护墙之内。

1.3彩钢防水的配件设计有缺陷，无法达到所要求的防水标准。

1.4屋面檩条截面的设计缺陷，截面过小而间距大度大，风荷载的作用之下檩条与压型板会出现变形过大，出现结构性缺陷，导致屋面出现积水。

1.5没有充分考虑到结构、温差和干缩引起的变形，以及振动的影响，设计没有满足基层变形的要求。

1.6设计排水坡度不足，屋面上的雨水无法及时排入天沟，导致屋面出现漫流。

1.7窗口上下檐口的包边、屋脊的泛水板和阴阳角等细节部分无详细的设计图纸，导致缺乏经验的施工队进行随意施工，造成漏水隐患。

钢结构屋面防渗漏措施一、介绍钢结构屋面是一种常见的建筑材料，具有优良的承重能力和抗风抗震性能。

然而，由于其特殊的结构和材料性质，钢结构屋面容易受到渗漏问题的困扰。

本文将深入探讨钢结构屋面的防渗漏措施，以解决这一难题。

二、防渗漏措施的重要性防渗漏措施对于保护建筑结构和内部设施起着至关重要的作用。

钢结构屋面的渗漏问题不仅会导致外部结构的腐蚀和损坏，而且会对建筑内部的电气设备、墙体和地板等产生严重影响。

因此，采取有效的防渗漏措施是十分必要的。

1. 防止雨水渗入钢结构屋面的主要渗漏来源是雨水。

严密的屋面防水层是防止雨水渗入的关键。

以下是一些常用的防渗漏措施： - 在屋面上铺设防水膜或防水涂层，如PVC防水卷材、橡胶防水涂料等。

- 定期检查和维修屋面防水层，确保其完整性和可靠性。

- 安装排水系统，及时将降雨水排出屋面，避免积水导致渗漏。

2. 制定全面的防渗漏计划为了更好地处理钢结构屋面的渗漏问题，建筑方应制定全面的防渗漏计划。

该计划应包括以下内容： - 对建筑进行详细的渗漏风险评估，确定潜在的渗漏点和问题区域。

- 设定合理的预算，确保防渗漏工程能够得到有效的实施。

- 定期检查和维护屋面，及时发现和解决渗漏问题。

- 与专业的防渗漏企业合作，确保防渗漏措施的正确实施和质量保证。

三、具体的防渗漏措施下面将详细介绍钢结构屋面防渗漏措施的具体内容，包括材料选择、施工工艺和维护管理等方面。

1. 材料选择•防水层材料：选择具有良好耐候性、抗老化性和可靠性的防水层材料，如聚氯乙烯（PVC）防水卷材、丁苯橡胶防水卷材等。

•接缝材料：选用高强度、耐候性好的接缝材料，保证接缝的牢固性和密封性。

•防水涂料：使用具有较好抗紫外线性能和附着力的防水涂料，如聚胺脂防水涂料、丁苯橡胶防水涂料等。

2. 施工工艺•屋面结构处理：确保屋面结构的牢固性和平整性，消除隐患。

•防水层施工：按照规范进行防水层材料的铺贴和焊接工作，确保防水效果。

钢结构屋面渗漏防治施工重难点及措施1. 引言钢结构建筑在现代建筑中越来越常见，而其中的屋面渗漏问题成为施工过程中的一大难题。

本文将从深度和广度两个方面对钢结构屋面渗漏防治施工的重难点及应对措施进行全面评估和探讨。

2. 钢结构屋面渗漏的重要性钢结构屋面渗漏问题不仅会影响建筑物的美观性和使用寿命，更会对建筑物内部设施造成损坏，甚至对居住者的生活和工作带来不便。

防治钢结构屋面渗漏问题是施工过程中的重中之重。

3. 钢结构屋面渗漏防治施工的重难点3.1 材料选择与施工工艺3.2 设计及施工过程中的人为因素3.3 雨水排放系统设计与施工3.4 复杂气候环境下的施工难题4. 钢结构屋面渗漏的应对措施4.1 材料选择和施工工艺上的改进4.2 严格的设计和施工监管4.3 雨水排放系统的合理设计和施工4.4 针对不同气候环境采取不同的施工措施5. 个人观点及理解在钢结构屋面渗漏防治施工中，我认为关键在于全面预判施工中可能遇到的各种问题，并在设计和施工中采取针对性的措施，以尽量减少渗漏发生的可能性。

对于材料的选择和施工工艺方面也需要持续改进与优化。

6. 总结钢结构屋面渗漏问题是施工过程中的重大挑战，但通过对材料、施工工艺、设计和人为因素的全面考量，以及针对性的应对措施，可以有效预防和减少钢结构屋面渗漏的发生。

在未来的施工中，需要不断总结经验，不断完善施工流程，以提高钢结构屋面渗漏防治施工的效果和效率。

通过以上探讨与分析，我相信钢结构屋面渗漏防治施工的相关知识已经得到了更加全面、深刻和灵活的理解。

在未来的实际工作中，我将会更加注重细节，严格执行相关的施工标准，以确保钢结构屋面渗漏问题得到有效预防和控制。

7. 钢结构屋面渗漏防治施工的关键技术除了前文提到的重难点和应对措施外，钢结构屋面渗漏防治施工的关键技术也是至关重要的。

在材料选择方面，目前市面上出现了许多防水材料，如聚合物改性沥青防水卷材、高分子防水涂料等。

这些材料不仅具有较好的防水性能，而且在施工工艺上也相对简便，可以大大提高施工效率。

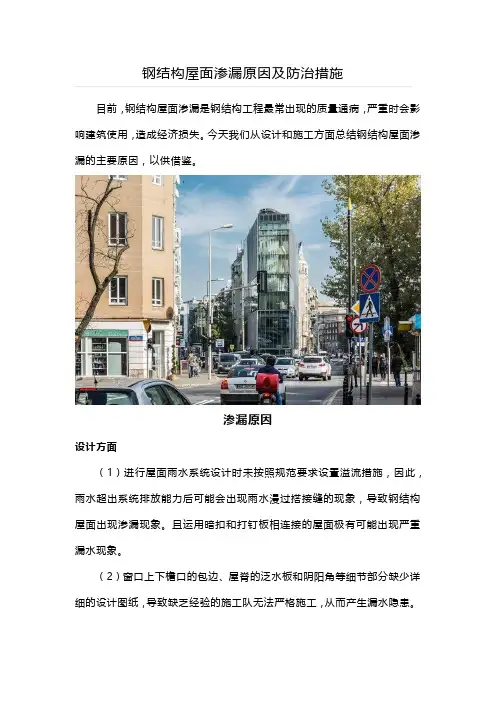

目前，钢结构屋面渗漏是钢结构工程最常出现的质量通病，严重时会影响建筑使用，造成经济损失。

今天我们从设计和施工方面总结钢结构屋面渗漏的主要原因，以供借鉴。

渗漏原因设计方面（1）进行屋面雨水系统设计时未按照规范要求设置溢流措施，因此，雨水超出系统排放能力后可能会出现雨水漫过搭接缝的现象，导致钢结构屋面出现渗漏现象。

且运用暗扣和打钉板相连接的屋面极有可能出现严重漏水现象。

（2）窗口上下檐口的包边、屋脊的泛水板和阴阳角等细节部分缺少详细的设计图纸，导致缺乏经验的施工队无法严格施工，从而产生漏水隐患。

（3）屋面檩条存在截面过小而间距过大的设计缺陷，因此在风荷载作用下，檩条与压型板的变形过大，出现结构性缺陷，从而导致屋面产生积水。

施工方面（1）天沟焊接质量不过关，材质防腐处理不到位，或未做好天沟下保温措施，从而造成天沟渗漏，同时，夏季温差较大，易产生结露现象。

（2）墙面檩条不顺直，同窗框间存在间隙，或窗户下口与钢结构间、窗玻璃同型材间的密封出现问题，从而导致窗上口的泛水收边件出现渗水、窗口下檐出现存水。

（3）施工关键节点未按照规定要求进行施工或处理不到位，如卷材短边收头密封不严，固定点稀少，上口白铁皮变形，密封材料封口不好，女儿墙等根部阴角未按规定制作圆弧或圆弧太小，从而导致屋面出现渗漏现象。

处理措施屋脊盖板做宽些，另外坡度找大点；搭接处敷设胶泥或硅胶；更换缝合钉；堵头应与板型板匹配，堵头敷设时应上下放胶泥或硅胶。

收边安装前应敷设泡沫堵头，纵向搭接须设置胶泥或堵头并用缝合钉固定；气楼安装前必须将屋面板上扳；要求气楼施工方在气楼结构完成后必须将开孔部位进行防水处理；对气楼安装质量和防水性进行查验。

防水螺钉施打在波峰上部；采光板处的收边板应与采光板密封牢固，纵向两侧胶泥要加宽，并铺设波峰上部，防止毛细水渗入。

按设计图纸施工并严格施工工序，敷设胶泥、硅胶；开孔四周预留范围必须满足排水要求；墙面、屋面开孔后必须随后进行防水处理；后增围护开孔尽量要增设檩条或角钢结构，减小围护变形；防水施工安装必须严密、平整，使水流顺畅。

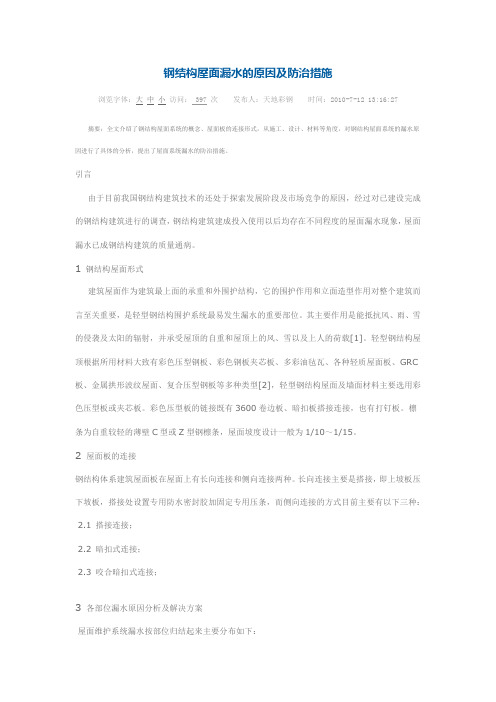

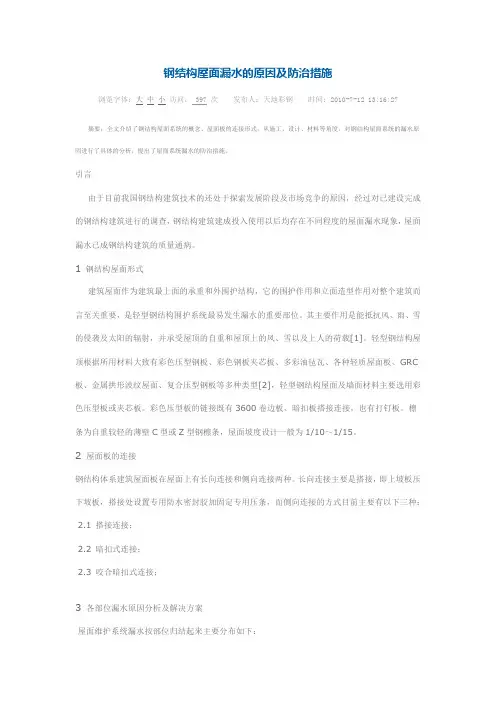

钢结构屋面漏水的原因及防治措施浏览字体：大中小访问： 397 次发布人：天地彩钢时间：2010-7-12 13:16:27 摘要：全文介绍了钢结构屋面系统的概念、屋面板的连接形式，从施工、设计、材料等角度，对钢结构屋面系统的漏水原因进行了具体的分析，提出了屋面系统漏水的防治措施。

引言由于目前我国钢结构建筑技术的还处于探索发展阶段及市场竞争的原因，经过对已建设完成的钢结构建筑进行的调查，钢结构建筑建成投入使用以后均存在不同程度的屋面漏水现象，屋面漏水已成钢结构建筑的质量通病。

1钢结构屋面形式建筑屋面作为建筑最上面的承重和外围护结构，它的围护作用和立面造型作用对整个建筑而言至关重要，是轻型钢结构围护系统最易发生漏水的重要部位。

其主要作用是能抵抗风、雨、雪的侵袭及太阳的辐射，并承受屋顶的自重和屋顶上的风、雪以及上人的荷载[1]。

轻型钢结构屋顶根据所用材料大致有彩色压型钢板、彩色钢板夹芯板、多彩油毡瓦、各种轻质屋面板、GRC 板、金属拱形波纹屋面、复合压型钢板等多种类型[2]，轻型钢结构屋面及墙面材料主要选用彩色压型板或夹芯板。

彩色压型板的链接既有3600卷边板、暗扣板搭接连接，也有打钉板。

檩条为自重较轻的薄壁C型或Z型钢檩条，屋面坡度设计一般为1/10～1/15。

2 屋面板的连接钢结构体系建筑屋面板在屋面上有长向连接和侧向连接两种。

长向连接主要是搭接，即上坡板压下坡板，搭接处设置专用防水密封胶加固定专用压条，而侧向连接的方式目前主要有以下三种： 2.1 搭接连接；2.2 暗扣式连接；2.3 咬合暗扣式连接；3 各部位漏水原因分析及解决方案屋面维护系统漏水按部位归结起来主要分布如下：3.1 屋脊部位：该部位漏水的主要原因是：屋脊处波峰太高，屋脊盖板无法保证防水；纵向搭接不放胶泥或硅胶，形成缝隙而漏水；屋脊盖板纵向搭接用铆钉连接，热胀冷缩强度不够而拉断铆钉，形成漏水；屋脊盖板与屋面板之间不敷设堵头，或堵头放置不规范而脱落形成漏水。

夹芯板屋面板、墙面板与钢结构连接部分防渗漏专项技术处理方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN夹芯板屋面板、墙面板与钢结构连接部分防渗漏专项技术处理方案随着我国钢产量的增长及国家对钢结构产业政策的调整,钢结构建筑的兴建日益增多.轻型钢结构建筑以其自重轻、抗震性能好、施工快和污染小等独特的发展优势，已经广泛应用于工业厂房、库房、体育馆、展览管等工程项目中。

彩钢夹芯板为双层彩钢板与保温材料在工厂通过粘结剂预先复合成型，因此具有抗弯刚度高、整体性能好等优点，使用范围越来越广，因此必须制定相应的抗渗漏防护措施。

金属面绝热夹芯板施工应符合：①专用吊具吊装要求②按配板图铺设要求③板搭接密封要求④天沟的制作，封檐板堵头山墙包角板封严⑤泛水板长度、安装的顺直搭接宽度应符合规范要求。

一、屋面构造1.1.金属面绝热夹芯板屋面由结构层、屋面板层构成，结构层以“C”型钢和“Z”型钢为主，屋面板层为金属面聚氨酯（岩棉、玻璃丝棉）绝热夹芯板。

施工时按设计要求进行，在编制施工组织设计时，要对屋面防渗漏做出切实可行的措施，以保证和设计要求一致。

按国家标准图集《压型钢板、夹芯板屋面及墙体建筑构造》04J925及其增补图集的有关条款，精心施工。

2.各部位漏水原因分析及解决方案钢结构屋面坡度一般较小，往往在6%以下，在中南雨水较多地区，这种结构的屋面漏水现象较为普遍，有大面积漏水、采光窗及屋脊结合部位点滴等，究其原因，形成漏水现象，多数是由自攻螺丝、彩钢板搭接、屋脊瓦、抽心铆钉、屋面上人引起彩钢板变形及采光窗等装饰部位防雨胶脱落等几个方面造成。

屋面螺钉和紧固件处漏水。

在施工过程中，自攻螺丝力量过重、过轻，自攻螺丝打偏、打斜等，都可能使自攻螺丝橡胶垫片变形、脱落或者形成凹面，造成屋面点滴漏水，并通过保温棉聚积，积少成多，形成多点漏水。

另外，自攻螺丝位置不正，错过夹心板下的檩条而直接形成孔洞也是引起漏水的重要原因之一。

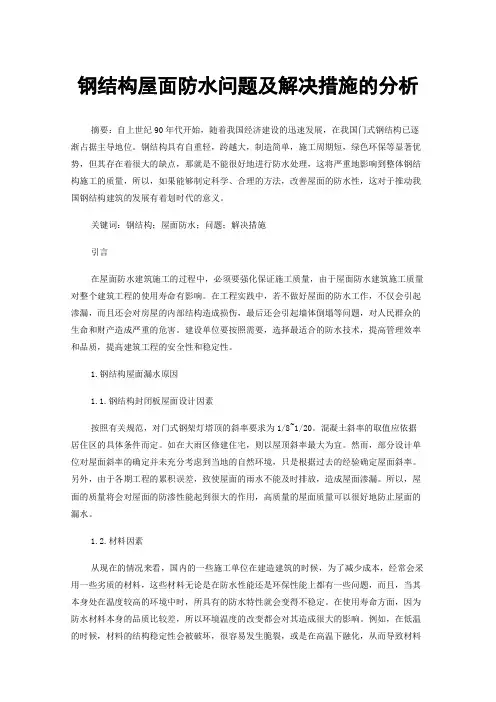

钢结构屋面防水问题及解决措施的分析摘要：自上世纪90年代开始，随着我国经济建设的迅速发展，在我国门式钢结构已逐渐占据主导地位。

钢结构具有自重轻，跨越大，制造简单，施工周期短，绿色环保等显著优势，但其存在着很大的缺点，那就是不能很好地进行防水处理，这将严重地影响到整体钢结构施工的质量，所以，如果能够制定科学、合理的方法，改善屋面的防水性，这对于推动我国钢结构建筑的发展有着划时代的意义。

关键词：钢结构；屋面防水；问题；解决措施引言在屋面防水建筑施工的过程中，必须要强化保证施工质量，由于屋面防水建筑施工质量对整个建筑工程的使用寿命有影响。

在工程实践中，若不做好屋面的防水工作，不仅会引起渗漏，而且还会对房屋的内部结构造成损伤，最后还会引起墙体倒塌等问题，对人民群众的生命和财产造成严重的危害。

建设单位要按照需要，选择最适合的防水技术，提高管理效率和品质，提高建筑工程的安全性和稳定性。

1.钢结构屋面漏水原因1.1.钢结构封闭板屋面设计因素按照有关规范，对门式钢架灯塔顶的斜率要求为1/8~1/20。

混凝土斜率的取值应依据居住区的具体条件而定。

如在大雨区修建住宅，则以屋顶斜率最大为宜。

然而，部分设计单位对屋面斜率的确定并未充分考虑到当地的自然环境，只是根据过去的经验确定屋面斜率。

另外，由于各期工程的累积误差，致使屋面的雨水不能及时排放，造成屋面渗漏。

所以，屋面的质量将会对屋面的防渗性能起到很大的作用，高质量的屋面质量可以很好地防止屋面的漏水。

1.2.材料因素从现在的情况来看，国内的一些施工单位在建造建筑的时候，为了减少成本，经常会采用一些劣质的材料，这些材料无论是在防水性能还是环保性能上都有一些问题，而且，当其本身处在温度较高的环境中时，所具有的防水特性就会变得不稳定。

在使用寿命方面，因为防水材料本身的品质比较差，所以环境温度的改变都会对其造成很大的影响。

例如，在低温的时候，材料的结构稳定性会被破坏，很容易发生脆裂，或是在高温下融化，从而导致材料原本应该具有的防水性能大大降低，不能满足施工要求，因此，施工单位要花较大的费用对材料进行修复和更换。

钢结构屋面防渗漏措施
一、背景介绍
钢结构屋面是一种常见的建筑结构形式，其具有轻便、强度高、施工方便等优点，因此得到了广泛的应用。

然而，在长期的使用中，钢结构屋面容易出现漏水问题，影响建筑物的使用寿命和安全性。

因此，为了保证钢结构屋面的防渗漏能力，需要采取一系列措施。

二、防渗漏措施
1.设计阶段
在设计阶段，应根据建筑物的位置、用途、气候条件等因素选择合适的材料和工艺，并合理布置排水系统。

具体措施包括：
（1）选择高质量材料：在选材时应考虑材料的密度、强度、耐腐蚀性等因素。

（2）采用合适工艺：在进行焊接、连接等工艺时应注意技术细节。

（3）合理布置排水系统：在设计排水系统时应考虑降雨量、排水量等因素，并采取合适措施确保排水畅通。

2.施工阶段
在施工过程中，应注意以下几点：
（1）加强质量管理：严格控制施工质量，确保焊接、连接等工艺符合要求。

（2）防止损伤：在施工过程中应注意避免划伤、撞击等损伤。

（3）加强保护措施：在施工期间应加强对钢结构屋面的保护，防止受到雨水、风吹等影响。

3.日常维护
在建筑物使用过程中，应注意以下几点：
（1）定期检查：定期检查钢结构屋面的漏水情况，及时发现并处理问题。

（2）清理排水系统：定期清理排水系统，确保排水畅通。

（3）加强保护措施：加强对钢结构屋面的保护，防止受到雨水、风吹等影响。

三、总结
钢结构屋面的防渗漏措施是一个长期而复杂的过程。

在设计、施工和日常维护中都需要加强管理和控制。

只有这样才能确保建筑物的使用寿命和安全性。

浅谈钢结构屋面防渗漏措施刘凤成摘要：屋面漏水现象是钢结构厂房经常遇到的问题。

分析了施工阶段钢结构屋面渗漏的原因，并提出了相应的防渗漏措施。

关键词：钢结构屋面；屋面渗漏；渗漏原因；渗漏防治TU761.11 ：A ：2095-6835（2014）19-0058-02与普通钢筋混凝土结构相比，钢结构具有施工周期短、跨度大、重量轻、抗震性能好和节省投资的优势。

因此，近几年来得到了快速的发展。

在工业厂房中，90%以上的厂房为钢结构厂房，但是，钢结构厂房中的屋面漏水现象较为普遍。

漏水影响了生产，给企业造成了一定的经济损失。

钢结构屋面漏水成了钢结构工程的通病。

下面就我公司近期给外方做的几个定制钢结构厂房，从设计、施工和使用三个方面浅谈钢结构屋面防渗漏措施。

1 结构防水方法1.1 选择钢结构的屋面体系解决钢结构屋面的热胀冷缩是减少屋面渗漏的关键。

屋面结构采用的是浮动式屋面，屋面板横向以咬口式锁合，又称直立缝锁边，纵向采用三明治挤压方式连接，具有可滑动、密封性好、防水效果佳、抗风能力强的优点。

1.2 加强细部节点做法1.2.1 屋面开孔法屋面开孔法如图1所示，管道采用的是德泰盖片。

图1 屋面开孔法1.2.2 风机开孔法风机开孔法的原理如图2所示。

后开口屋面风机底座节点如图3所示。

图2 风机开孔法的原理说明：1.本图为后开门屋面风机底座节点，在LSIII屋面板安装完开机风机底座后，安装后开孔。

2.节点图基于开洞周边锁缝为T型测绘。

图3 后开口屋面风机底座节点1.2.3 天沟节点天沟节点如图4所示。

1.2.4 天沟材料的选择如图5所示，要采用不锈钢天沟材料，并利用氩弧焊焊接。

2 施工阶段屋面渗漏的原因及防渗漏措施2.1 渗漏原因造成施工阶段渗漏的原因主要有：①屋面施工过程中随意踩踏，使屋面系统遭到破坏；②板接缝处理不规范，造成接缝处渗漏；③天沟焊接质量不过关，造成天沟渗漏；④天沟下保温措施做得不到位，夏季温差较大引起结露现象；⑤屋脊节点处理不到位，造成屋面渗漏；⑥屋面板和采光窗节点密封不好，引起渗漏。
