电机与电气控制技术PPT课件

2．额定电流I1N/I2N 额定电流是变压器绕组允许长时间连续通过的最大工作电流，由变压器绕组的允许发热程度决定。在三相变压器中额定电流是指线电流。
电机与电气控制技术
1.2 变压器的基本结构与铭牌技术数据
3．额定容量SN
单相：三相：
I1N
SN U1N
I2N
SN U 2N
I1N
SN 3U1N
I2N
1.2 变压器的基本结构与铭牌技术数据
3．油箱和其他附件（1）油箱。（2）储油柜。（3）安全气道。（4）气体继电器。（5）绝缘套管。（6）分接开关。
电机与电气控制技术
1.2 变压器的基本结构与铭牌技术数据
1.2.2 变压器的铭牌技术数据 1．额定电压U1N/U2N 额定电压U1N是指交流电源加到一次绕组上的正常工作电压；U2N是指在一次绕组加U1N时，二次绕组开路时（空载）的端电压。在三相变压器中，额定电压是指线电压，通常在铭牌上以分数的形式U1N/U2N表示。
电机与电气控制技术
电子工业出版社
第1章变压器
1.1 变压器的用途及分类 1.1.1 变压器的用途变压器是一种利用电磁感应原理，将某一数值的交变电压变换为同频率的另一数值的交变电压的电气设备。变压器在许多方面都得到了广泛的应用，如电力系统中的输、配电和电子技术领域、测试技术领域、焊接技术领域等。
1.3 变压器的工作原理
2．空载电流I0 所示为励磁电流、主磁通及其感应电动势的相量图。由图可见，I0比在相位上超前一个角度，称为铁耗角，一般很小，可忽略。
电机与电气控制技术
1.3 变压器的工作原理
1.3.2 变压器的负载运行变压器负载运行的原理示意图。
电机与电气控制技术

电机与电气控制技术(第五版)课件第5章

第三节熔断器 1
熔断器广泛用于低压供配电系统和控制系统中。当电路发生短路或严重过载时，熔断器自动熔断，从而切断电路，起到保护作用。
熔断器结构简单，体积小巧，工作可靠，是电气设备重要的保护元件之一。
二、熔断器的保护特性及主要参数
第三节熔断器 2 1. 熔断器的保护特性表明流过熔体的电流大小与熔体熔断时间之间的关係特性。
第四节交流接触器1
接触器是一种用途最为广泛的开关电器。它利用电磁、气动或液动原理，通过控制电路来实现主电路的通断。接触器具有通断电流能力强，动作迅速，操作安全，能频繁操作和远距离控制优点，但不能切断短路电流，因此接触器通常需与熔断器配合使用。接触器的主要控制对象是电动机，也可用来控制其他电力负载，如电焊机、电炉等。
护。例如接触器、控制继电器、主令电器、起动器、电磁阀等。 (3)按触点动力来源分为手动电器和自动电器。
二、低压电器的性能参数 1.额定绝缘电压电器最大的额定工作电压 2.额定工作电压长期工作时能保证电器正常工作的电压值。 3.额定发热电流长期工作时各部分的温度不超过极限值时流过的最大电流。 4.额定工作电流能保证电器正常工作的电流值。 5.通断能力电器在规定的条件下，能可靠接通和分断的最大电流。
第六节继电器2
一.电磁式继电器电磁式继电器可分电压继电器、电流继电器和中间继电器三种。电磁
式继电器结构、工作原理与接触器相似。
第六节继电器3
二、时间继电器 1．时间继电器的结构和工作原理它在电路中起着使控制电路延时动作的作用，即当继电器的感测机构接
收到外界动作信号后，要经过一段时间延时后触点才动作并输出信号去操纵控制电路。
它由瓷质底座、瓷帽、瓷套和熔体组成。螺旋式熔断器具有较好的抗振性能，灭弧效果与断流能力均优于瓷插式熔断器，被广泛用于机床电气控制设备中

电机与电器控制上ppt

★★★机电系统综合创新设计第二章电机与电器控制
机电系统综合创新设计
王栋
第二章电机与电器控制
机电系统综合创新设计
★▲▲机电系统综合创新设计第二章电机与电器控制
2.1继电器接触器控制电路
机电系统综合创新设计
机电系统综合创新设计第二章电机与电器控制
2.1继电器接触器控制电路
2.1.1常见低压电器低压电器：用于交流1200V、直流1500V级以下
嗟乎！时运不齐，命途多舛。冯唐易老，李广难封。屈贾谊于长沙，非无圣主；窜梁鸿于海曲，岂乏明时？所赖君子见机，达人知命。老当益壮，宁移白首之心？穷且益坚，不坠青云之志。酌贪泉而觉爽，处涸辙以犹欢。北海虽赊，扶摇可接；东隅已逝，桑榆非晚。孟尝高洁，空余报国之情；阮籍猖狂，岂效穷途之哭！
勃，三尺微命，一介书生。无路请缨，等终军之弱冠；有怀投笔，慕宗悫之长风。舍簪笏于百龄，奉晨昏于万里。非谢家之宝树，接孟氏之芳邻。他日趋庭，叨陪鲤对；今兹捧袂，喜托龙门。杨意不逢，抚凌云而自惜；钟期既遇，奏流水以何惭？
用下，使机械触点产生开合动作的一种继电器。
机电系统综合创新设计
机电系统综合创新设计第二章电机与电器控制
以下我们主要学习最常用的中间继电器。（电磁式）中间继电器和接触器的结构和工作原理大致相同。中间继电器的体积和触点容量小，触点数目多，且只能通过小电流。
其通常用于传递信号和同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件。
年VIP
月VIP

电机与电气控制技术 ppt课件精品名师资料

线圈通入电流后，产生磁通，分主磁通和漏磁通。：主磁通
i
u1
线圈

s
u2
s ：漏磁通
（导磁性能好的磁性材料）
铁心
磁路：主磁通所经过的闭合路径。构成磁路的重要材料是铁磁性材料。
2）磁路计算中的基本物理量（磁通密度）一、磁感应强度
与磁场方向相垂直的单位面积上通过的磁通（磁力线）。
E I U 0
4 磁路的分析
励磁电流：在磁路中用来产生磁通的电流直流 ---- 直流磁路
励磁电流
交流 ---- 交流磁路
直流磁路交流磁路
磁路分析
一.直流磁路的分析
直流磁路的特点:
U一定
I 一定
U I （R 为线圈的电阻） R Φ
I
U
（线圈中没有反电动势）磁动势 F=IN 一定磁通和磁阻成反比(Φ 直流磁路和电路中的恒压源类似直流磁路中
磁路小结
直流磁路
U I R
(U不变，I不变）
IN Φ Rm
（ Φ 随Rm变化）
交流磁路
U Φm 4.44 fN
（ U不变时，
IN ΦRm
( I 随 Rm 变化）
Φm 基本不变）
2) 变压器的工作原理
变压器功能：变电压：电力系统
变电流：电流互感器
变阻抗：电子电路中的阻抗匹配
（如喇叭的输出变压器）
Φ ：主磁通
Φ
：漏磁通
dΦ u N dt
i u
Φ
Φ
dΦ u N dt
假设则
eL e
Φm sin t
2 fNΦm cos t
u NΦm cos t

电机与电气控制课件

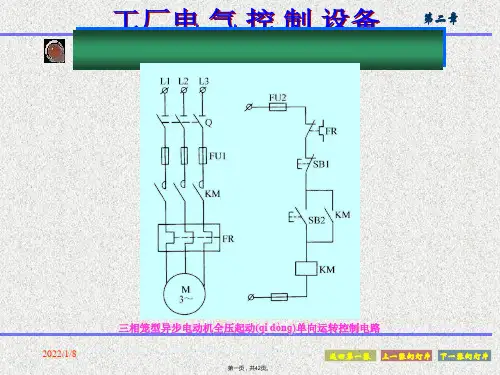

一、三相(sān xiānɡ)笼型电动机变极调速控制
2022/1/8
图2-21 双速电动机三相绕组(ràozǔ)连接图
第十六页，共42页。
返回第一张上一张幻灯片下一张幻灯片
第二章
2022/1/8
图2-22 双速电动机变极调速控制电路
第十七页，共42页。
返回第一张上一张幻灯片下一张幻灯片
第二章
2022/1/8
第六页，共42页。
返回第一张上一张幻灯片下一张幻灯片
第二章
2022/1/8
图2-11 时间继电器控制(kòngzhì)的顺序起动电路
第七页，共42页。
返回第一张上一张幻灯片下一张幻灯片
五、自动往复(wǎngfù)循环控制
第二章
图2-12 自动往复循环控制(kòngzhì) a 机床工作台自动往复运动示意图 b 自动往复循环控制(kòngzhì)电路
表2-3 单极性SPWM调制(tiáozhì)规律
正半周负半周
ura＞ut Ura＜ut ura＞ut Ura＜ut
V1导通 V1关断 V2导通 V2关断
第二章
截止截止
2022/1/8
第三十二页，共42页。
返回第一张上一张幻灯片下一张幻灯片
（4）双极性脉宽调制
第二章
2022/1/8
图2-37 双极性SPWM调制(tiáozhì)波形
n (1 s)60 f1 / p1
只要连续改变电动机交流电源的频率f1，就可实
现连续调速。交流电源的额定频率50 Hz，所以变频调速有额定频率以下调速和额定频率以上调速两种：
1．额定频率以下的调速 2．额定频率以上的调速
2022/1/8

大学课件-电机与电气控制技术(全套)

4.油箱及其附件
油箱由钢板焊接而成，中小型变压器多采用桶式油箱，而大型变压器为了便于检修，多采用钟罩式油箱。
为了保证变压器安全运行，变压器还设有安全保护装置，包括储油柜、吸湿器、安全气道、气体继电器等。变压器的检测装置包括油位器和测温元件等。
此外，油箱盖上还装有分接开关，用来改变绕组的匝数以调节变压器的输出电压。
2.绕组
绕组是变压器传递电能的电路部分，常用包有绝缘材料的铜线或铝线绕制而成。在变压器中，工作电压高的绕组称为高压绕组，工作电压低的绕组称为低压绕组。
实际变压器的高、低压绕组是套装在同一铁心柱上，高、低压绕组在铁心柱上的排列方式有同心式和交叠式两类，如图1-7。
3.绝缘套管
绝缘套管是变压器绕组的引出装置，安装在变压器的油箱上。变压器绕组的引出线从油箱内引到油箱外时，必须穿过瓷质的绝缘套管，以保证带电的引线与接地的油箱绝缘。绝缘套管的结构取决于电压等级，1kV以下的变压器采用实心瓷套管；10 -35kV的变压器采用空心充气或充油式套管；110kV 及以上的变压器采用电容式套管。
• 1.2.2 变压器的基本结构
电力变压器主要由铁芯、绕组、绝缘套管、油箱及其附件等部分构成。
1.铁芯
铁芯是变压器的磁路部分，又是绕组的支撑骨架。铁芯由铁芯柱和铁轭两部分构成，铁轭将铁芯连接起来形成闭合磁路。
为了提高磁路的导磁性能，减少铁芯中的磁滞损耗和涡流损耗。铁芯一般用高磁导率的铁磁性材料制成。目前，变压器铁芯大部分采用0.35－0.5mm 厚、表面涂有绝缘漆的硅钢片叠装而成。铁芯的结构分为心式和壳式两种，如图1-6所示。
SN U1N I1N U2N I2N
三相变压器的额定容量为：
SN 3U1N I1N 3U2N I2N

电机与电气控制教学课件

THANKS
感谢观看
常工作等。
安全操作规程与注意事项
在操作电机与电气控制系统前，必须先了解设备的操作规程和注意事项。
在操作过程中，应避免直接接触电机的带电部分，防止触电事故发生。
在操作过程中，应穿戴好防护用品，如防护手套、防护眼镜等。
在操作过程中，应注意观察设备的运行状态，发现异常情况应及时停机处理。
05
控制系统智能化
传统的电气控制系统逐渐被智能化的控制系统所取代。智能化的控制系统能够提高电机的运行效率和稳定性，减少人工干预和维修成本。
人工智能技术的应用
人工智能技术在电机与电气控制领域的应用逐渐深入，如神经网络、模糊控制等，这些技术能够提高电机的控制精度和响应速度。
电机与电气控制系统在各行业的应用前景
率。
温升
电机运行过程中内部温度上升的程度，影响电机的寿命和稳
定性。
电机的选择与应用
根据负载特性选择电机类型
例如，需要精确控制的位置负载适合选用步进电机或伺服电机。
考虑环境因素
如温度、湿度、海拔高度等，对电机的性能和使用寿命产生影响。
根据工作需求选择电机参数
根据实际需求确定电机的功率、转速、效率等参数。
断器、断路器等。
常用控制电器与保护装置
接触器
用于控制电机的启动和停止，具有大容量、高寿命等特点。
继电器
用于实现自动控制和保护电路，具有高灵敏度、快速响应等特点。
熔断器
用于保护电路免受过载和短路等故障的损害，具有快速熔断、断路等特点。
断路器
用于切断或闭合电路，具有过载保护、短路保护等功能。
电机与电气控制教学课件
• 电机基础 • 电气控制技术 • 电机控制技术 • 电机与电气控制系统的维护与故障排

电机与电气控制技术

2019-5-18
谢谢观赏
L1 L2 L3 Q FU1
FU2
三相异步电动机具有
电气互锁正反转电路
FR
过载保护
SB1
KM1
M 3~
2019-5-18
KM2 FR
KM1
SB2
SB3
KM2
KM2 KM1
KM1 KM2
谢谢观赏
参考教材：
电机与电气控制技术许廖机械工业出版社
制作单位：河北机电职业技术学院电气工程系
SB2
SB3
KM2
KM2 KM1
KM1 KM2
谢谢观赏
L1 L2 L3 Q FU1
FU2
三相异步电动机具有
电气互锁正反转电路
FR
失压保护
SB1
KM1
M 3~
2019-5-18
KM2 FR
KM1
SB2
SB3
KM2
KM2 KM1
KM1 KM2
谢谢观赏
各电器在电路中的作用
刀开关熔断器接触器热继电器按钮交流异步电动机
2019-5-18
2
2019-5-18
谢谢观赏
各电器在电路中的位置
刀开关熔断器接触器热继电器按钮交流异步电动机
2019-5-18
谢谢观赏
各电器在电路中的作用
刀开关熔断器接触器热继电器按钮交流异步电动机
2019-5-18
谢谢观赏
L1 L2 L3 Q FU1
FU2
三相异步电动机具有
作者: 闻娜
谢谢观赏
进入
普通高等教育“十一五”国家级规划教材
采用“项目教学法”，在实践项目的选择上，采用工厂的实际项目为课题。将多媒体教学手段、现场演示等方法很好地融合起来，优化了教学过程，提高教学质量。

“电机与电气控制技术”ppt课件讲义

3．油箱
变压器器身装在油箱内，油箱内充满变压器油。变器油压是一种矿物油，具有很好的绝缘性能，起两个作用：一是在变压器绕组与绕组、绕组与铁心及油箱之间起绝缘作用；二是变压器油受热后产生对流，对变压器铁心和绕组起散热作用。
油箱有许多散热油管，以增大散热面积。为了加快散热，有的大型变压器采用内部油泵强迫油循环，外部用变压器风扇吹风或用自来水冲淋变压器油箱等，这些都是变压器的冷却方式。
图1.3 变压器的基本工作原理
任务一变压器认识
当原边绕组接到交流电源时，绕组中便有流电交流流过，并在铁心中产生与外加电压频率相同的磁通。这个交变磁通同时交链着原边绕组和副边绕组。原、副绕组的感应电势分别为
因为e1≈u1 ； e所2≈以u，2 （1-1）
其中K为变压器的变比，它等于原、副绕组匝数的比，也等于原边一相绕组的感应电势与副边一相绕组的感应电势之比。
任务一变压器认识
4．绝缘套管
变压器的引线从油箱内穿过油箱盖时，必须经过绝缘套管，从而使高压引线和接地的油箱绝缘。绝缘套管是一根中心导电杆，外面有瓷套管绝缘。为了增加爬电距离，套管外形做成多级伞形。10～35kV套管一般采用充油结构，电压越高，其外形尺寸越大。
5．其他附件
典型的油浸式电力变压器中还有储油柜（枕油）、吸湿器（呼吸器）、安全气道（防爆管）、继电保护装置、调压分接开关、温度监控装置等附件
任务分析：单相变压器可以通过两种方
法即分析法、实验法来判定变压器的绕组极性，我们应该掌握这两种方法。
任务二单相变压器的绕组极性及判定
方法与步骤： 1．分析法
因为变压器的一、二次绕组在同一个
心上铁，故都被磁通Φ交链。当磁通变化时，

电机与电气控制技术.pptx

2019年10月9
谢谢你的阅读
2
2019年10月9
谢谢你的阅读
各电器在电路中的位置
刀开关熔断器接触器热继电器按钮交流异步电动机
2019年10月9
谢谢你的阅读
各电器在电路中的作用
刀开关熔断器接触器热继电器按钮交流异步电动机
2019年10月9
谢谢你的阅读
L1 L2 L3 Q FU1
FU2
三相异步电动机具有
电气互锁正反转电路
FR
短路保护
SB1
KM1
M 3~
2019年10月9
KM2 FR
KM1
SB2
SB3
KM2
KM2 KM1
KM1 KM2
谢谢你的阅读
各电器在电路中的作用
刀开关熔断器接触器热继电器按钮交流异步电动机
2019年10月9
谢谢你的阅读
接触器的组成
线圈
~~ 电源
欢迎使用《电机与电气控制技术》项目教学课件
《电机与电气控制技术》项目教学课件是针对电气自动化技术专业高等职业技术教育的特点，根据编者多年的教学和实践经验制作的。以工作过程为导向，以工作任务为基础，以能力为本位，以学生为中心开发实践项目。
开发的实践项目注重由技能型向技术型发展，培养学生的专业技术能力；注重由单一型向综合型发展，学生能综合运用电工电子技术、电气控制、PLC等相关知识解决问题，完成工作任务。
同时对每个项目的实践任务进行分解，打破各个知识点在学科体系之间限制，以任务为核心，为完成某个任务而组织相应的知识点，学习相应的技能。
2019年10月9
普通高等教育“十一五”国家级规划教材教育部高等职业教育示范专业规划教材

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电机与电气控制技术第2版 ppt 高职高专课件
作者：许翏
返回第一张上一张幻灯片下一张幻灯片
二极电动机旋转磁场的产生
第二章
3/1/2020 11:19 AM
电机与电气控制技术第2版 ppt 高职高专课件
作者：许翏
返回第一张上一张幻灯片下一张幻灯片
四极电动机定子绕组结构和接线图
第二章
3/1/2020 11:19 AM
3/1/2020 11:19 AM
电机与电气控制技术第2版 ppt 高职高专课件
作者：许翏
返回第一张上一张幻灯片下一张幻灯片
第二章
第一节三相异步电动机的结构与工作原理
一、三相异步电动机的结构
（一）定子
（二）转子
（三）分类与用途
3/1/2020 11:19 AM
电机与电气控制技术第2版 ppt 高职高专课件
（二）三相异步电动机主要系列
常用的Y系列异步电动机有Y（IP44）封闭式、Y（IP23）防护式小型三相异步电动机，YR（IP44）封闭式、YR（IP23）防护式绕线型三相异步电动机，YD变极多速三相异步电动机， YX高效率三相异步电动机，YH高转差率三相异步电动机，YB 隔爆型三相异步电动机，YCT电磁调速三相异步电动机，YEJ 制动三相异步电动机，YTD电梯用三相异步电动机，YQ高起动转矩三相异步电动机等几十种产品。
当 I0Z1 E1 ，则：
U1 E1 或 U1 E1 4.44 f1N1K1m
当电源电压为额定值时，每极磁通基本是一恒定值，负载变化时，其基本不变。
3/1/2020 11:19 AM
电机与电气控制技术第2版 ppt 高职高专课件
作者：许翏
返回第一张上一张幻灯片下一张幻灯片
电机与电气控制技术第2版 ppt 高职片下一张幻灯片
四极电动机旋转磁场
第二章
3/1/2020 11:19 AM
电机与电气控制技术第2版 ppt 高职高专课件
作者：许翏
返回第一张上一张幻灯片下一张幻灯片
第二章
2．旋转磁场的转速
n1

60 f1 P
f1=50Hz时的旋转磁场转速
3/1/2020 11:19 AM
电机与电气控制技术第2版 ppt 高职高专课件
作者：许翏
返回第一张上一张幻灯片下一张幻灯片
第二章
第七节电力拖动基本知识第八节三相异步电动机的起动第九节三相异步电动机的制动第十节三相异步电动机的调速第十一节单相异步电动机阅读与应用三相异步电动机的运行维护与故障分析
定子绕组中产生漏感电动势为：
E1 jI0 X1
3/1/2020 11:19 AM
电机与电气控制技术第2版 ppt 高职高专课件
作者：许翏
返回第一张上一张幻灯片下一张幻灯片
第二章
定子绕组电压平衡方程式：
U1 E1 E1 I0 R1 E1 I0 (R1 jX 1 ) E1 I0 Z1
磁极对数
1
2
3
4
5
P
同步转速
n1 / r/min
3000 1500 1000 750 600
3．旋转磁场的旋转方向
3/1/2020 11:19 AM
电机与电气控制技术第2版 ppt 高职高专课件
作者：许翏
返回第一张上一张幻灯片下一张幻灯片
（二）转子的转动
1．转子转动的原理 2．转子的转速 n、转差率s与转动方向
3/1/2020 11:19 AM
作者：许翏
返回第一张上一张幻灯片下一张幻灯片
一、转子各物理量与s的关系
第二章
1．转子绕组感应电动势及转子电流的频率
S n1 n n1
3/1/2020 11:19 AM
电机与电气控制技术第2版 ppt 高职高专课件
作者：许翏
第二章
返回第一张上一张幻灯片下一张幻灯片
第二章
三、三相异步电动机的铭牌及主要系列（一）三相异步电动机的铭牌
三相异步电动机
型号Y112M-2
编号 ××××
4KW
8.2A
380V
接法
2890r/min 防护等级IP44
LW 79dB（A）
50HZ
××Kg
ZBK2019-88
工作制
B级绝缘
××年××月
××电机厂
3/1/2020 11:19 AM
电机与电气控制技术第2版 ppt 高职高专课件
作者：许翏
返回第一张上一张幻灯片下一张幻灯片
第二章
1．型号 2．额定值额定功率PN 额定电压UN 额定电流IN 额定频率fN 额定转速nN
作者：许翏
返回第一张上一张幻灯片下一张幻灯片
三相定子绕组的接法
第二章
3/1/2020 11:19 AM
电机与电气控制技术第2版 ppt 高职高专课件
作者：许翏
返回第一张上一张幻灯片下一张幻灯片
二、三相异步电动机工作原理（一）三相交流电的旋转磁场
1．旋转磁场的产生
第二章
3/1/2020 11:19 AM
第二章
第三节三相异步电动机的负载运行
当电动机轴上带上机械负载后，在开始的那一瞬间，转子所产生的电磁转矩小于负载转矩，转子减速旋转而旋转磁场的同步转速n1是恒定的，随着转子转速n的下降，转子与旋转磁场间的转速差（n1-n）增大，转子导体中的感应电动势和转子电流也将增大，于是电动机的电磁转矩随之增大，直至电磁转矩等于负载转矩时，转子就不再减速，而在较低转速下稳定运行。
第二章
书名：电机与电气控制技术第2版作者：许翏 ISBN：978-7-111-28838-1 出版社：机械工业出版社高职高专层次
电机与电气控制技术第2版 ppt 高职高专课件
作者：许翏
返回第一张上一张幻灯片下一张幻灯片
第二章
第二章三相异步电动机
第一节三相异步电动机的结构与工作原理第二节三相异步电动机的空载运行第三节三相异步电动机的负载运行第四节三相异步电动机的工作特性第五节三相异步电动机的电磁转矩第六节三相异步电动机的机械特性
3/1/2020 11:19 AM
电机与电气控制技术第2版 ppt 高职高专课件
作者：许翏
返回第一张上一张幻灯片下一张幻灯片
第二章
第二节三相异步电动机的空载运行
电动机空载运行是指电动机轴上没有带任何负载的运行状态。
定子绕组中产生的感应电动势为：
E1 j4.44 f1N1K1 m
