食品加工厂设计图纸
- 格式:doc
- 大小:17.00 KB
- 文档页数:4

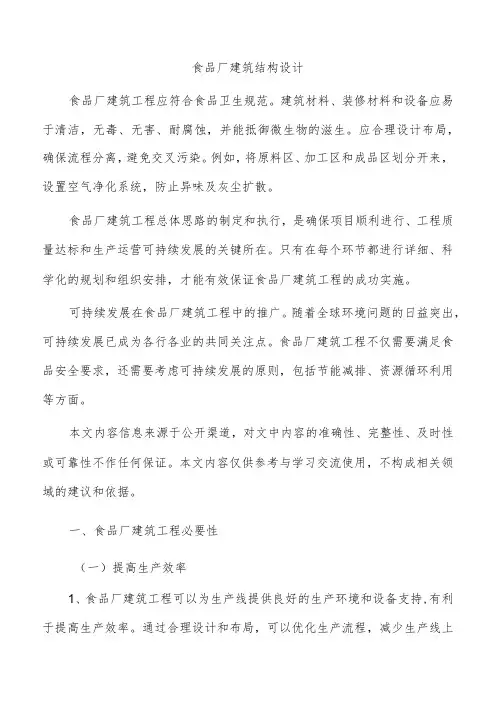

食品厂建筑结构设计食品厂建筑工程应符合食品卫生规范。
建筑材料、装修材料和设备应易于清洁,无毒、无害、耐腐蚀,并能抵御微生物的滋生。
应合理设计布局,确保流程分离,避免交叉污染。
例如,将原料区、加工区和成品区划分开来,设置空气净化系统,防止异味及灰尘扩散。
食品厂建筑工程总体思路的制定和执行,是确保项目顺利进行、工程质量达标和生产运营可持续发展的关键所在。
只有在每个环节都进行详细、科学化的规划和组织安排,才能有效保证食品厂建筑工程的成功实施。
可持续发展在食品厂建筑工程中的推广。
随着全球环境问题的日益突出,可持续发展已成为各行各业的共同关注点。
食品厂建筑工程不仅需要满足食品安全要求,还需要考虑可持续发展的原则,包括节能减排、资源循环利用等方面。
本文内容信息来源于公开渠道,对文中内容的准确性、完整性、及时性或可靠性不作任何保证。
本文内容仅供参考与学习交流使用,不构成相关领域的建议和依据。
一、食品厂建筑工程必要性(一)提高生产效率1、食品厂建筑工程可以为生产线提供良好的生产环境和设备支持,有利于提高生产效率。
通过合理设计和布局,可以优化生产流程,减少生产线上的物料和人力流动,实现生产过程的自动化和集约化。
2、食品厂建筑工程可以合理配置设备和生产线,确保原材料和成品在生产过程中快速、顺畅地流动。
例如,在食品厂的布局中,可以将原材料的储存区域与生产车间相连,方便原材料的取用和投料,从而提高生产效率和降低物料等待时间。
3、食品厂建筑工程还可以提供先进的设备和技术支持,比如安装智能化的输送线、自动化控制系统等,实现生产过程的智能化、自动化管理,提高操作效率,减少人为错误和工艺变异。
(二)确保食品安全和质量1、食品厂建筑工程可以按照相关法规和标准,建立符合卫生要求的生产车间和设施,确保食品生产过程的卫生安全。
例如,在食品厂建筑工程中要注意通风、排水、消毒等设计和改造,保证生产车间的环境清洁、无害物质污染。
2、食品厂建筑工程可以配置专门的设备和工具,如保温设备、冷链设备等,保持食品在生产、储存和运输过程中的适宜温度,防止食品变质和污染。
毕业设计(论文)开题报告理工类题目:年产1万吨水果罐头工厂设计学院:海洋学院专业班级:食品科学与工程食品072毕业设计(论文)开题报告1.课题研究的意义,国内外研究现状、水平和发展趋势1.课题研究的意义本课题是年初1万吨水果罐头工厂设计,意义有以下几方面:我国有广阔的领土,物产丰富。
但由于水果本身的理化作用,在运输的过程中难免会破坏其本身的价值,而罐头的出现可以很好的解决这个问题。
罐头工艺在水果的深加工中是很重要的,我们可以通过特殊的加工工艺来实现原本水果无法达到的效果。
建设一座水果罐头工厂可以解决部分地区的新鲜水果的销售问题,也可以提升水果的价值,为果农创造更大的收益。
2.国内外研究现状、水平和发展趋势我国是世界上水果罐头品种和产量最多的国家。
近年来,我国在水果罐头生产工艺方面不断创新,产品的品质风味均达到一流平,橘子罐头等一批出口强势品种,在国际市场上具有明显的比较优势已成为我国出口罐头品种的“常青树”。
2006年,我国水果罐头总产量已达120万吨,占罐头总产量的三分之一,其中出口52.98万吨,出口额达到3.5亿美元。
我国水果罐头行业的发展不仅体现在数量的增长上,而且反映在品种、技术、企业和市场等方面的变化中。
我国水果罐头加工技术日益成熟,主要罐头生产企业在工艺和设备方面有了较大改进,配套行业发展迅速。
我国罐头行业在马口铁、空罐、密封胶、涂料、玻璃瓶和易拉盖等方面,都有技术先进的专业生产企业产品的数量和质量完全可以满足罐头工艺的需要。
以柑橘罐头为例,我国在柑橘罐头生产工艺方面不断创新,并采用连续滚动低温杀菌、动酸碱溜槽去除柑橘襄衣等先进技术,部分出口生产厂推行GMP和HACCP等标准,产品的品质风味均达到一流水平。
我国水果罐头行业增长方式粗放,产品利润低。
出口增长主要靠量大价低取胜,产品附加值不高,缺乏自主品牌,加上行业无序竞争,罐头产品的利润空间非常狭小。
生产成本日益增高,企业不堪重负。
年产吨饼干的工厂设计 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】年产10000吨饼干的工厂设计校别:延边大学学院:农学院专业:食品科学与工程姓名:孙佳琪摘要:随着人们生活水平的提高,追求营养膳食已成为现在饮食的主流,传统的食品行业也应该与时俱进。
饼干是一种营养丰富,易于消化吸收,使用方便的食品,它深收广大人民喜爱,在饼干中加入胚芽,不仅能提高其营养价值,还可以获得更好的口感,本设计主要根据“班处理吨胚芽饼干”设计任务书进行设计。
主要包括了配方的设计,工艺设计,生产设备设计及选型,热电衡算,烤炉的设计及计算,人员定额,生产车间布置,厂区平面设计及经济成本计算等。
关键词:饼干;玉米;工艺论证;辅助设计第一章绪论1.1概述饼干是一种舶来食品,历史非常悠久。
及至现代,品种异常丰富,成为现代家庭喜爱的小食品。
饼干类包含饼干(Biscuit),曲奇(Cookies)和苏打饼干(Cracker)等等。
它作为旅行、航海、登山时的储存食品,是非常方便适用的。
用玉米做饼干,可以利用玉米中含有大量的营养保健物质,除了含有碳水化合物、蛋白质、脂肪、胡萝卜素外,玉米中还含有核黄素等营养物质。
玉米中的维生素含量非常高,为稻米、小麦的5-10倍,而特种玉米的营养价值要高于普通玉米。
比如,甜玉米的蛋白质、植物油及维生素含量就比普通玉米高1-2倍,“生命元素”硒的含量则高8-10倍,其所含有的17种氨基酸中,有13种高于普通玉米。
玉米是在面粉中加入小麦胚芽粉,经过一系列加工,使之成为具有一定保健作用的营养型饼干,这是一个很有发展前景的项目。
1.2饼干的特点1.2.1适宜大规模生产饼干适宜大规模生产,自动化生产。
生产效率高,建设一个现代化的大型饼干厂以可以满足上百万人的需要。
1.2.2容易消化吸收饼干质地松脆多孔,扩大了人体消化器官中各种酶与饼干接触的面积,而且饼干表皮的各种碳水化合物呈粘糊状,有利于人体的消化吸收。
1、图纸2、关键点控制:2.1原料验收按公司制订的桔子原料采购标准剔除品种不符合果、烂果、干瘪果、病虫害果、畸形果、不符合规格等不合格原料。
2.2选果清洗2.2.1选出霉烂、病虫害、机械伤、过小等不良果,选出青桔、厚皮桔另处理。
2.2.2流动水清洗桔皮。
2.3:热烫烫桔温度、时间根据品种大小、果皮厚薄而异,一般以剥皮能带除去桔络、桔皮无热感为度。
温度50℃~90℃,时间30〃~120〃,后期原料成熟时,可不热烫。
2.4:剥皮从果蒂处挑破去皮顺带除部份桔络及白衣层,防止积压。
2.5:分瓣桔子分瓣必须等桔子充分干燥后用弹弓进行分片,分片用力要均匀,防止弄破囊胞。
2.6:盐酸、片碱验收使用盐酸和片碱,按Q/GS-Z.4.04A-2006标准进行验收。
2.7:酸液配制:在配制槽中用食品级盐酸配制,酸浓度 0.3%~0.8%;温度25℃~38℃2.8:酸处理:桔瓣在酸流槽中与酸作用时间25′~35′2.9:酸循环:按工艺要求配制的浓度、温度用泵抽到储存槽,放入流槽入口,从上到下循环到底层,用过滤网带滤酸流入配制槽.2.10清洗:洗去桔瓣中残留的酸液.2.11:碱液配制:在配制槽中用食品级的氢氧化钠配制;碱浓度0.23%~0.6% 温度30℃~40℃2.12:碱处理:桔瓣在碱流槽中与碱作用时间10′~15′2.13:碱循环:按工艺要求配制的浓度温度用泵抽到储存槽放入流槽入口,从上到下循环到底层,用过滤网带滤碱流入配制槽。
2.14清洗.洗去桔瓣中残留的碱液.2.15:桔瓣分级:采用锟式分级机,按桔瓣厚度进行大小分级。
桔瓣分别落入流槽,借水流送至网带选剔台上。
2.16:选剔: 在网带通过时,工人即选剔出破碎桔瓣,残存的桔核,囊衣碎屑及其它要求.2.17空罐验收:按空罐验收要求,对入厂的空罐进行抽样检验.剔除不良罐,2.18:空罐清洗用82℃以上的热水清洗空罐,并保持12秒。
2.19:装罐:利用分级机进行分级,网带上去除囊衣、桔络、桔核、白芯等夹杂物,同时根据不同规格不同要求挑选装罐。
2012年食品工厂设计复习知识点第一章基本建设程序和工厂设计的组成1、食品工厂设计是指将一个待建项目(如一个工厂、一个车间或一套设备)全部用图纸、表格和必要的文字来说明、表达出来,然后由施工人员建设完成。
食品工厂设计应做到:经济上合理、技术上先进、设计上规模。
2、基本建设程序(1)根据市场经济的具体情况,可持续发展的长远规划和布局的要求,进行初步调查研究,提出项目建议书;(2)根据有关单位批准的项目建议书,进行预可行性研究或可行性研究,同时选择厂址;(3)可行性研究报告经过评估、获得批准后,编制设计计划任务书;(4)根据批准的设计计划任务书,进行勘察、设计、(批准)、施工、安装、(批准)试车、验收,最后交付生产使用。
项目建议书、可行性研究和编制设计计划任务书,统称建设前期;勘察、设计、施工、安装和试产验收,统称建设时期;交付生产后,称作生产时期。
项目任务书——可行性研究——设计任务书(初步设计、扩初设计)——施工设计——施工与安装——投料试产——项目验收。
3、项目建议书的主要内容包括:产品品种、生产规模、主要工艺技术的成熟度、投资大小、产供销的可能性、经济来源、经济效果、项目进度和发展方向等方面。
项目建议书又称规划提案,必须根据国内外市场经济的规律,可持续发展的长远规划和工业布局的现状进行初步调查研究,而后提出项目建议书。
项目建议书是项目投资决策前对建设项目的轮廓设想,主要是从项目建设的必要性方面考虑,同时,也初步分析项目的可行性。
4、可行性研究的特点:先行性、不定性、科学性(以经济效益为核心,以经济数据为基础)、法定性。
5、可行性研究的主要依据:(1)经济项目的实施必须符合国家经济建设的方针、政策和长远规划;(2)根据经有关部门批准后的项目建议书,方可开展可行性研究;(3)以国家有关部门正式批准的资源报告和有关各种规划为依据;(4)要有可靠的自然、地理、气象、地质、经济、社会等基础资料;(5)有关工程技术方面的标准、规范、指标等;(6)根据国家公布的用于进行项目评价的有关参数、指标等进行可行性研究。
食品工厂设计(总5页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--名词解释:一.名词解释1.产品方案 :又称生产纲领,是食品工厂全年生产产品品种、数量、生产周期、生产班次的计划安排。
2.工艺流程:就是各种产品生产所采用的方法、步骤和途径及其各环节必需的技术参数。
3. 风向玫瑰图:在极坐标图上绘出一地在一年中各种风向出现的频率。
4.管道的补偿:防止管道因温度升高引起热伸长产生的应力而遭到破坏所采取的措施。
5.基本建设:是指固定资产的建筑、添置和安装。
6.工艺流程设计:是确定生产过程的具体内容、顺序和组合方式,并最后以工艺流程图的形式表示出整个生产过程的全貌。
7.基本建设程序:是指基本建设项目在整个建设过程中各项工作的先后顺序。
8.建设项目:又称“基本建设项目”。
指在一个场地或几个场地上,按照一个总体设计进行施工的各个工程项目的总体。
9、生化需氧量(BOD):是指水中有机物在好氧菌作用下分解成稳定状态需要的氧气量,单位是mg/l。
10构筑物:一般是指人们不直接在其内进行生产和生活活动的建筑,如水塔、烟囱、堤坝、墙、蓄水池等。
11.管道附件:管路中除管子以外,为满足工艺生产和安装检修的需要,还有许多其他的构件,如短管、弯头、三通、异径管、法兰、盲板、阀门等,通常称这些构件为管路附件,简称管件和阀件。
12.安全阀:进口蒸汽或气体侧介质静压超过其起座压力整定值时能突然全开的自动泄压阀门。
是锅炉及压力容器防止超压的重要安全部件。
13.疏水器:排除加热设备或蒸汽管路中的蒸汽凝结水,同时能阻止蒸汽的泄漏的部件。
14.管路的标志:为了区分各种管道,往往在管道外壁或保温层外面涂有各种不同颜色的油漆,这就是管路的标志。
清洗装置:即不分离生产设备,又可用简单操作方法安全自动的清洗系统。
16.化学需氧量(COD) : 也称为化学耗氧量,是指用化学氧化剂氧化水中需氧污染物时消耗的氧气量,单位是mg/l。
《食品CAD》课程作业米厂工艺流程图姓名:陆旭丽学号:1201070511专业:粮食工程班级:教改1202班一、绘图思路1.图形界限的选定根据所选的米厂工艺流程图的大小及具体绘图要求选择合适的图形界限,所选的工艺流程图共有11台提升机,每两台提升机之间的设备不算特别复杂,因此可选用A4(297,210)的图纸,可设置图形界限的大小为297,210。
2.绘图的整体思路(1)遵循原则:由大到小,从粗到细,由整体到局部,图毕必有修改。
(2)绘图整体思路:在通过对所选工艺流程图的观察,综合上面的设计原则,首先根据观察图时所确定的思路新建图层,确定线宽、线型、文字样式等。
然后根据所选定的图形界限的大小确定各楼层之间的距离,利用构造线画出各楼层之间的分界线,接着确定每两个提升机之间的大致距离并画出提升机,这样,整体的轮廓就出现了。
再接着开始画设备,在需要的地方尽可能建块,并综合练习多种命令(设备都是先定位后作图)。
最后静心认真仔细地修改完善。
3.初步观察图形时的难点和细节(1)难点:各设备尺寸的确定及大小的合理搭配等;(2)细节:各设备的位置、尺寸的确定,多线交汇处的处理,流程线转角处做圆角处理,设备绘制的规范性,如振动清理筛、白米分级筛中线段平行绘制等等。
4.设计时用到的主要命令(1)直接绘图命令图形界限设置——按制图需要设置绘图空间大小直线——绘制直线,在绘图中用到的最多圆——绘制圆,用在绘制圆筒初清筛、“沙克龙”的关风器、砻谷机、风机等上偏移——多用于偏移距离已知的图形偏移,这次绘图图形具体尺寸未知,用得较少,可根据具体情况使用,在绘制标题栏表格时有用到多段线——用于绘制箭头图层设置——通过对不同线条的设置,来帮助我们更好的识图与分析本次绘图中设备及主要流程采用粗实线,风网采用点划线创建块、插入块——为日后作图提供便利复制——复制图形到另一地方镜像——绘制对称图形,如砻谷机矩形——绘制矩形多行文字——在图中插入文字切点——在画直线与圆或者圆与圆相切时用到,如风机的绘制移动——将图形从一个地方移到另一个地方,多用于设备位置的修改(2)作图修改命令删除、修剪——删除多余的不需要的线段拉伸——多用于设备位置、大小的修改圆角——多用于流程线转角处旋转——用于风机摆放方向的修改分解——用于分解需要修改的块、矩形等二、绘图环境设置在windows 8操作系统中运行的由Autodesk公司开发的Autodesk 2007 版本软件中制图。
精心整理高军龙食品科学与工程一班

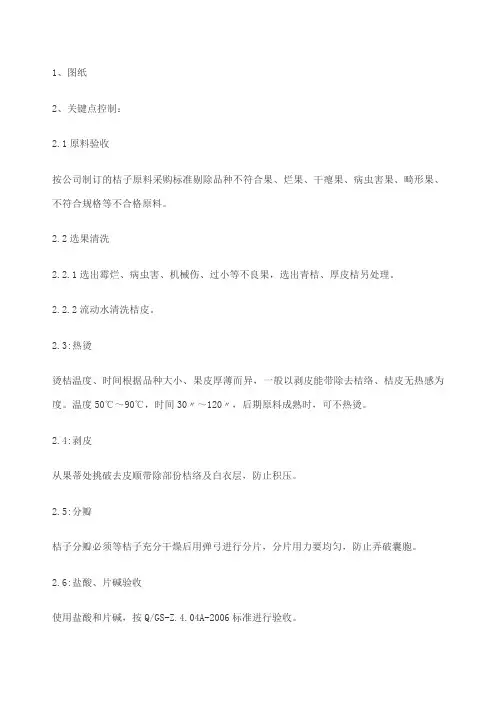

1、图纸
2、关键点控制:
2.1原料验收
按公司制订的桔子原料采购标准剔除品种不符合果、烂果、干瘪果、病虫
2.2
2.2.1
2.2.2
2.3:
2.4:
2.5:
桔子分瓣必须等桔子充分干燥后用弹弓进行分片,分片用力要均匀,防止弄破囊胞。
2.6:盐酸、片碱验收
2.7:酸液配制:在配制槽中用食品级盐酸配制,酸浓度0.3%~0.8%;温度25℃~38℃
2.8:酸处理:桔瓣在酸流槽中与酸作用时间25′~35′
2.9:酸循环:按工艺要求配制的浓度、温度用泵抽到储存槽,放入流槽入口,从上到下循环到底层,用过滤网带滤酸流入配制槽.
2.10清洗:洗去桔瓣中残留的酸液.
2.11:碱液配制:在配制槽中用食品级的氢氧化钠配制;碱浓度0.23%~0.6%
2.12:
2.13:
2.14
2.15:
2.16:
2.17
罐,
2.18:
用82
2.19:装罐:
利用分级机进行分级,网带上去除囊衣、桔络、桔核、白芯等夹杂物,同时根据不同规格不同要求挑选装罐。
做到每罐大小均匀。
2.20:计量
根据不同规格罐装设定不同的桔肉装罐量。
2.21:辅料(白糖、柠檬酸、CMC)验收
2.21.1白糖
2.21.2
2.22:糖液制备:糖液浓度和其它添加剂浓度根据原料成熟度情况和客户要求作适当调整,一般糖水浓度控制在20%~36%,温度控制在75℃以上。
沸8
2.23:
2.24:
2.25:
2.26:
2.27:
50%
2.27.2罐头密封后逐罐检查是否良好,剔除外观不良罐。
2.28:杀菌、冷却:
1号罐(3000克):84±1℃,18-21′,
2号罐(850克):84±1℃,17-19′,
4号罐(425克):84±1℃,11-13′,
5号罐(312克):84±1℃,11-13′,
杀菌后罐中心温度≥76℃,冷却水余氯不得低于0.5ppm,冷却到40℃左右。
2.29擦罐、堆码
用棉纱布擦去罐外水分,颠倒码放在仓库内或装入代用箱。
2.30
2.31
2.32。
