投影变换的知识

  • 格式：doc
  • 大小：93.50 KB
  • 文档页数：30

GPS手持机坐标数据转换及在mapgis下自动成图的方法

挣钱用的，体谅一下，别笑话，不当之处欢迎指正

一、GPS手持机坐标数据转换

目前，我国地矿系统及测绘系统通常采用BJ1954坐标系，而Garmin手持机中未提供该坐标系，如何进行转换呢？

可以通过用户自定义的方式来实现。方法如下：

1、进入"主菜单页面"的"设置"子页面中，按动方向键选择“单位”按输入键进入坐标设置的页面，将"位置格式"的选项改为" User UTM Grid "（自定义坐标格式）。

2、在出现的参数输入页面中输入相关的参数，包括中央经线，投影比例（该数值为1），东西偏差（该数值为500000），南北偏差（该数值为0）。

3、按下屏幕上的"存储"按钮后，再将"地图基准"（有的机器称之为"坐标系统"）的选项改为"User"（自定义坐标系统）。

4、在出现的参数输入页面中输入相关参数，包括DX，DY，DZ，DA和DF。其中DA的数值为-108，DF的数值为0.0000005。按下屏幕上的"存储"按钮后，机器显示的位置将用北京54坐标来表示了。如果是80坐标，则DA=-3，DF=0。

5、DX，DY，DZ三个参数因地区而异，具体如何求解可以让他们首先与本地测绘部门去咨询，如果不给的话，可以通过如下方法来求解：

首先知道一个点的已知BJ54坐标，然后用手持机测此点的坐标（WGS84坐标），通过坐标转换程序，即可求出DX，DY，DZ。需要注意的是，此程序中的y为6位数，也就是要将Bj54坐标中的前两位（带数）去掉。如果不知道BJ54坐标的高程，可以输入与WGS84坐标相同的即可（使用的坐标转换程序EasyPar可以去北京合众思壮科技有限责任公司网站下载）。

通过上述设置后，即将本机坐标系转换为BJ54坐标系。

二、mapgis下自动成图的方法

1、在计算机上安装Garmin手持机系列的mapsource软件。

2、运行mapsource，在编辑/首选项界面上，点击“位置”栏，在“网格”栏内选“用户定义的坐标”，点击“属性”输入与GPS中相同的参数。在“地图基准”栏内选择“用户定义的基准”点击“属性”输入与GPS中相同的参数。

3、用GPS数据线将GPS与计算机相连。选择传送/从GPS接收，将GPS上的数据导入到计算机上。此时，显示的数据类型即为BJ1954。

4、将数据另存为文本文件，运行mapgis主程序，在实用服务/投影变换子程序下，选择投影变换/用户文件投影变换，选择另存的文本文件进行转换，然后将生成的图形文件保存下来，在转换过程中要根据自己所需的图形比例尺选择合适的投影参数。

地图投影，是GIS知识体系中重要的组成部分，每个GIS软件都会涉及到这一部分知识，并不是只有MAPGIS软件中才有，MAPGIS软件中的投影变换相比国外的软件更具有针对性，更符合我们国家的国情，比如标准框等。我这里只是给大家说说我对投影变换的一个理解，讲很多的知识点串起来，不正确的地方，还请大家给予批评指正。

投影变换的知识

投影变换，我个人理解，就是对“投影”进行“变换”。只要把握住了这个核心的思想，其他的就不在那么难理解了。那么下面就要搞清楚两个问题，就是“什么是投影？”、“为什么要进行投影？”。然后再来理解“如何变换”。

那么什么是投影呢？

我们知道，地球是一个近似于梨型的不规则椭球体，而GIS软件所处理的都是二维平面上的地物要素的信息。所以首先要考的一个问题，就是如果如何将地球表面上的地物展到平面上去。

最简单的一个方法，或者说是最容易想到的一个方法就是将地球表面沿着某个经线剪开，然后展成平面，即采用这种物理的方法来实现。可采用物理的方法将地球表面展开成地图平面必然产生裂隙或褶皱，大家可以想象一下，如果把一个足球展成平面的，会是什么结果。所以这种方法存在着很大的误差和变形，是不行的。

那么我们就可以采用地图投影的方法，就是建立地球表面上的点与地图平面上点之间的一一对应关系，利用数学法则把地球表面上的经纬线网表示到平面上，这样就可以很好的控制变形和误差。凡是地理信息系统就必然要考虑到地图投影，地图投影的使用保证了空间信息在地域上的联系和完整性，在各类地理信息系统的建立过程中，选择适当的地图投影系统是首先要考虑的问题。

所以一句话，投影：就是建立地球表面上点（Q，λ）和平面上的点（ｘ，ｙ）之间的函数关系式的过程。 这时候就有一个问题要问了，就是随着地图制图理论及科学技术的不断发展，就会有不同的国家，不同的人，提出了不同的数学法则。这就表示存在着很多的投影方式。有时候我们需要将不同的投影方式变换成同一种投影方式，或者将不同的投影参数，变换成相同的投影参数，这都需要进行投影变换。

所以一句话，投影变换：就是将不同的地图投影函数关系式变换的过程。

在MAPGIS中的“投影变换”的定义如下：将当前地图投影坐标转换为另一种投影坐标，它包括坐标系的转换、不同投影系之间的变换以及同一投影系下不同坐标的变换等多种变换。

下面我们就来看看“投影”和“变换”过程中所涉及到的知识点。

地球椭球体

地图投影是指建立地球表面上点（Q，λ）和平面上的点（ｘ，ｙ）之间的函数关系式的过程。那我们先来看看，如何在地球表面上表示地物要素的空间信息。只有先将地球表面上的地物要素的空间信息描述好了以后，在将它们通过函数关系式，投影到地图平面上去，这样才可以进行空间分析或者其它的运算。

我们知道：如果要描述地物要素的空间信息，或者不同地物要素之间的相对空间关系，首先要在地球上建立一个参考系，只有建立了参考系，才能去准确的描述每个地物的坐标等信息。这涉及到很多地球的形状及椭球体方面的知识。 1、地球的形状

地球自然表面是一个起伏不平、十分不规则的表面，有高山、丘陵和平原，又有江河湖海。地球表面约有71%的面积为海洋所占用，29%的面积是大陆与岛屿。陆地上最高点与海洋中最深处相差近20 公里。这个高低不平的表面无法用数学公式表达，也无法进行运算。所以在量测与制图时，必须找一个规则的曲面来代替地球的自然表面。当海洋静止时，它的自由水面必定与该面上各点的重力方向（铅垂线方向）成正交，我们把这个面叫做水准面。但水准面有无数多个，其中有一个与静止的平均海水面相重合。可以设想这个静止的平均海水面穿过大陆和岛屿形成一个闭合的曲面，这就是大地水准面

大地水准面所包围的形体，叫大地球体。由于地球体内部质量分布的不均匀，引起重力方向的变化，导致处处和重力方向成正交的大地水准面成为一个不规则的，仍然是不能用数学表达的曲面。大地水准面形状虽然十分复杂，但从整体来看，起伏是微小的。它是一个很接近于绕自转轴（短轴）旋转的椭球体。所以在测量和制图中就用旋转椭球来代替大地球体，这个旋转球体通常称地球椭球。

2、地球的大小

关于地球椭球体的大小，由于采用不同的资料推算，椭球体的元素值是不同的。现将世界各国常用的地球椭球体的数据列表如下：

各种地球椭球体模型

椭球体名称 年代 长半轴（米） 短半轴（米） 扁率

白塞尔(Bessel) 1841 6377397 6356079 1：299.15 克拉克(Clarke) 1880 6378249 6356515 1：293.5

克拉克(Clarke) 1866 6378206 6356584 1：295.0

海福特(Hayford) 1910 6378388 6356912 1：297

克拉索夫斯基（北京54）1940 6378245 6356863 1：298.3

I．U．G．G （西安80） 1975 6378140 6356755 1：298.25

WGS-84 1979 6378137 6356759 1：298.26

3、MAPGIS中的椭球体

在MAPGIS软件中最常用的就是两种椭球体，它们在MAPGIS软件中是以选择“北京54坐标系”或“西安80坐标系”的方式表现出来的。比如在做标准框时，系统提示我们选择椭球体，这时我们要么选择“北京54”，要么选择“西安80”或者其他。所以说在MAPGIS中，当提到“北京54坐标系”或“西安80坐标系”时，它们所代表的含义不是大地测量中的大地坐标系，而是指不同的椭球参数，这个一定要搞清楚。

下面我们就了解一下我们国家的坐标系。

当前我国采用坐标系主要有：1954 年北京坐标系、1980年西安坐标系、新1954 年北京坐标系、WGS84坐标系。

⑴、1954 年北京坐标系

该坐标系是通过与原苏联1942年坐标系联测而建立的。解放后，为了建立我国天文大地网，鉴于当时历史条件，在东北黑龙江边境上同苏联大地网联测，推算出其坐标作为我国天文大地网的起算数据；随后，通过锁网的大地坐标计算，推算出北京点的坐标，并定名为1954年北京坐标系。因此，1954 年北京坐标系是苏联1942 年坐标系的延伸，其原点不在北京，而在苏联普尔科沃。该坐标系采用克拉索夫斯基椭球作为参考椭球，高程系统采用正常高，以1956 年黄海平均海水面为基准。

该坐标系有两个缺陷：①、因为它是在东北黑龙江边境上同苏联大地网联测，推算出其坐标作为我国天文大地网的起算数据，所以随着误差的不断累计，到了中国西部以后，测量的数据必须经过严格修正后，才能达到要求。②、1954 年北京坐标系采用克拉索夫斯基椭球作为参考椭球，这一点和其他国家的参考椭球不一致，所以该坐标系的数据必须经过变换后才可以在国际上得到认可。

⑵、1980 年西安坐标系

1978 年4 月召开的“全国天文大地网平差会议”上决定建立我国新的坐标系，称为1980 年国家大地坐标系。其大地原点设在西安西北的永乐镇，简称西安原点。椭球参数选用1975年国际大地测量与地球物理联合会第16 界大会的推荐值。简称IUUG-75地球椭球参数或IAG-75 地球椭球。

⑶、新1954年北京坐标系

将全国大地网整体平差的结果整体换算到克拉索夫斯基椭球体上，形成一个新的坐标系，称为新1954 年北京坐标系。该坐标系与1980年国家大地坐标系的轴定向基准相同，网的点位精度相同。

⑷、WGS84 坐标系

在GPS 定位中，定位结果属于WGS-84 坐标系。该坐标系是使用了更高精度的VLBL、SLR等成果而建立的。坐标系原点位于地球质心，Z 轴指向BIH1984.0 协议地极(CTP)。

不同的投影方式

前面提到，随着地图制图理论及科学技术的不断发展，就会有不同的国家，不同的人，提出了不同的数学法则。这就表示存在着很多的投影方式。下面对不同投影方式做一下归类，详细的资料可以参考有关的书籍。

⑴、按地图投影的构成方法分：

a、 几何投影：几何投影源于透视几何学原理，并以几何特征为依据，将地球椭球面

的经纬网投影到平面上或投影到可以展成平面的圆柱表面和圆锥表面等几何面上，从而构成：方位投影、圆柱投影、圆锥投影；

①、方位投影：以平面作为辅助投影面，使球体与平面相切或相割，将球体表面上的经纬网投影到平面上构成的一种投影；

合集下载

ARCGIS投影变换

ARCGIS投影变换

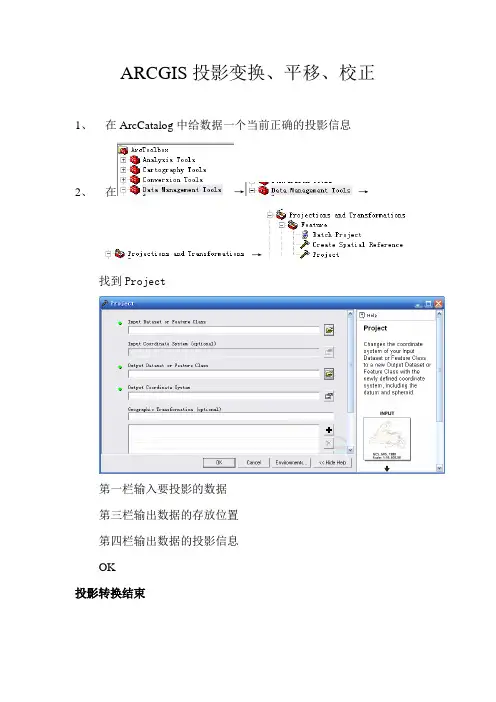

ARCGIS投影变换、平移、校正
