血泪教训总结出的装修插座布置图

装修知识：完整开关插座布局表，供大家学习参考一、热水器插座高度1、卫生间电热水器插座高度电热水器插座1800mm—2000mm，要考虑电热水器所放的位置。

插座的安装高低直接影响人们的使用方便和舒服、另外还会影响视觉的美观、所以在电路改造中一定要注意。

2、燃气热水器插座高度（1）水管左热右冷，并排平行间隔18cm，离地高度1.4m。

（2）插座高度1.8m，旁水管距离20cm。

（3）如需预埋燃气管道，预留位置低于水管，10cm，以便安装林内原配水管。

（4）烟管开孔直接63mm，离地高度2.4m，可以同步下移或上浮10cm。

（5）特别注意热水器安装位置不能有水管和电线经过，以免在安装期间损坏。

二、厨房插座高度1、抽油烟机欧式抽油烟机一般距地面2100mm左右，左右取抽油烟机的中间。

中式抽油烟机一般距地面2100mm左右，排烟道在左面时，插座往右放，排烟道在右面时，插座往左放。

烟管不会挡住插座。

2、微波炉一般距地面2000mm左右，放到微波炉上面的柜子里（需要把上面柜子的底板开一个50mm的孔穿过插头），插上一般就不拔下来了，美观一些。

3、热水器距地面1200mm左右，在热水器的下方偏左或偏右，不影响冷热水和煤气管为准。

4、消毒柜吊在墙上的一般距地面2000mm左右，放到消毒柜上面的柜子里（需要把上面柜子的底板开一个50mm的孔穿过插头），插上一般就不拔下来了，美观一些。

立式放在地柜里面的，距地面500mm左右，在消毒柜后面，一般插上就不拔下来了。

5、小厨宝距地面500mm左右，在水槽柜相邻的柜子里。

避免上下水漏水后，溅到插座上。

6、电饭锅等电饭锅、小烤箱、榨果汁机、电水壶、电磁炉、电饼锅等插座，一般选用五孔的，带地线的。

距地面1200mm左右，不能在水槽和灶台的上方。

7、垃圾处理器水槽相邻的柜子里留下插座，距地面500mm左右，还要在手容易触及的地方接一个按钮开关，方便操作。

8、烤箱一般放在煤气灶下面，距地面500mm左右，在烤箱后面，一般插上就不拔下来了。

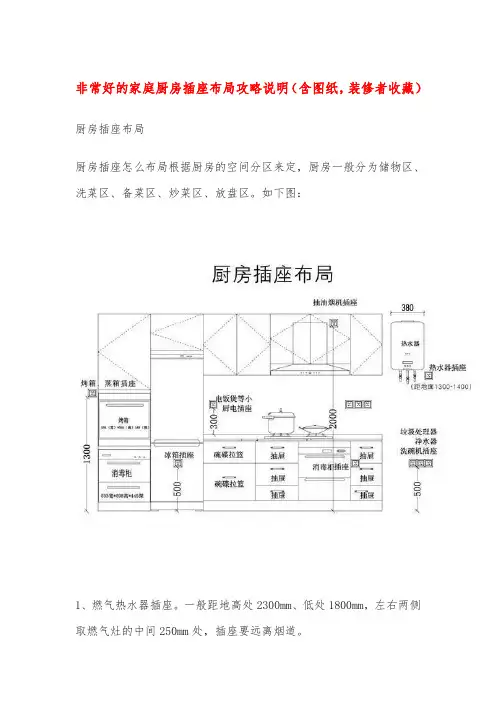

非常好的家庭厨房插座布局攻略说明（含图纸，装修者收藏）厨房插座布局厨房插座怎么布局根据厨房的空间分区来定，厨房一般分为储物区、洗菜区、备菜区、炒菜区、放盘区。

如下图：1、燃气热水器插座。

一般距地高处2300mm、低处1800mm，左右两侧取燃气灶的中间250mm处，插座要远离烟道。

2、台面插座。

厨房所有台面插座距地1250一1300mm，一般装四个。

3、微波炉插座。

一般插座距地面1600mm左右(插座放到微波炉上面的柜子里，会美观一些)。

4、冰箱插座。

一般来说插座应该安装在距地面0.3m的位置，但是由于冰箱在使用过程中，背部0.3高的位置经常会散发大量的热量，所以考虑到冰箱的电源线长度一般在1.2m左右，所以冰箱插座的位置最好在0.5m—1m之间会比较好。

5、烤箱插座。

一般插座距地面500mm左右(插座放在烤箱后面，一般插上就不拔下来了)。

6、抽油烟机插座。

a、欧式抽油烟机一般距地面2100mm左右，左右取抽油烟机的中间。

b、中式抽油烟机一般距地面2100mm左右，排烟道在左面时，插座往右放，排烟道在右面时，插座往左放。

7、消毒柜插座。

消毒柜的样式有很多种，根据不同的款式插座安装的位置也有所差异：①壁挂式消毒柜：一般距地面2m左右。

②立式消毒柜：一般距地面0.5m左右。

③嵌入式消毒柜：可以将插座隐藏在灶面下0.2m的位置，但是一定要避开燃气管道，插座最好使用带开关控制的款式。

8、其他电器插座。

电饭锅、榨汁机等其他电器的插座，需要安装在距离地面1.2m左右的位置，但是要避开水槽及灶台周围的位置。

厨房插座安装小常识1、所有电器最好提前买好，根据具体插座左右位置决定是左还是右。

2、厨房的开关、插座要避免安装在燃气灶周围。

3、燃气热水器插座要避开热水器和进出水管以及燃气管，且尽量留在出墙位置便于布置烟道。

4、一些厨房的插座最好安装带开关有的，像是微波炉、抽油烟机等，以免日后使用时总拔插头。

5、厨房内不但要为抽油烟机、冰箱、电饭煲等安装插座外，还应预留备用插座，同时考虑橱柜台面是否对应于放置那些电器的位置。

最详细的办公室装修开关插座布置表1. 前言在办公室装修中，合理布置开关和插座是非常重要的。

本文旨在提供一个详细的办公室装修开关插座布置表，以帮助您合理规划办公室电气设施。

2. 办公桌区域- 每张办公桌上应放置至少两个插座，以供电脑、打印机和其他设备使用。

- 每张办公桌上的插座应设有备用插座，以便员工使用个人电子设备。

3. 可视设备区域- 会议室、培训室和展示区应设有足够的插座供投影仪、电视等设备使用。

- 可考虑安装控制面板，便于集中控制设备的开关和音量调节。

4. 办公室设备区域- 办公室的共用设备区域如复印机、传真机和扫描仪应设有插座以供连接和使用。

- 如果设备区域较大，可以考虑设备间隔一定距离设置备用插座，方便员工使用个人电子设备。

5. 前台接待区- 前台接待区应设有足够的插座以供电脑、电话和其他设备使用。

- 考虑为雇员手机充电安装USB插座。

6. 走廊和公共区域- 走廊和公共区域应设有插座，以供吸尘器、打印机等设备使用。

- 插座数量应根据面积和使用需求合理设置。

7. 电源开关布置- 办公桌上的供电插座应配备开关，方便关闭设备的电源。

- 可考虑在每个区域安装总开关，以方便集中关闭某个区域的电源。

8. 安全注意事项- 所有插座和开关应在合适的高度安装，以防止触电事故。

- 请遵循相关的电气安装标准和规范。

9. 结论合理布置办公室的开关和插座是确保办公室电气设施安全和便利使用的关键。

以上提供的办公室装修开关插座布置表可作为参考，但具体布置仍需根据实际情况和需求进行调整。

---注：本文所述为一般性建议，实际装修需遵循相关法律法规和安全规范，请在装修前咨询相关专业人士以确保合规性。

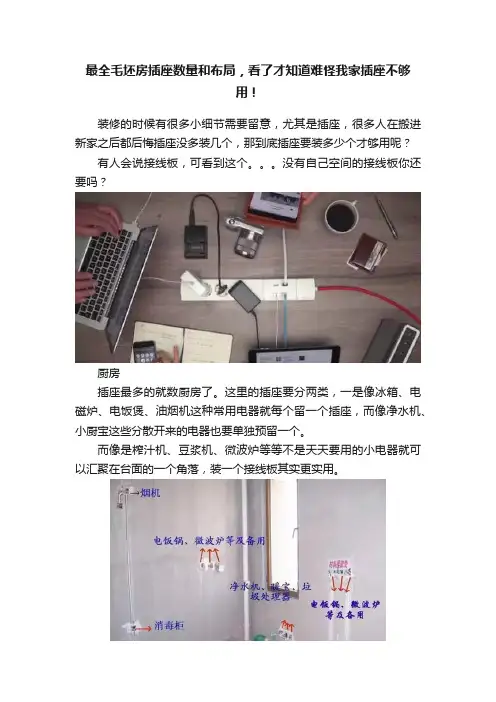

最全毛坯房插座数量和布局，看了才知道难怪我家插座不够用！装修的时候有很多小细节需要留意，尤其是插座，很多人在搬进新家之后都后悔插座没多装几个，那到底插座要装多少个才够用呢？有人会说接线板，可看到这个。

没有自己空间的接线板你还要吗？厨房插座最多的就数厨房了。

这里的插座要分两类，一是像冰箱、电磁炉、电饭煲、油烟机这种常用电器就每个留一个插座，而像净水机、小厨宝这些分散开来的电器也要单独预留一个。

而像是榨汁机、豆浆机、微波炉等等不是天天要用的小电器就可以汇聚在台面的一个角落，装一个接线板其实更实用。

卫生间装电热水器和洗衣机的话就各预留一个，其他的还有吹风机、排气扇、暖风机等各一个，还可以在马桶旁留一个智能马桶盖的插座。

卫生间记得用防水插座，电热水器用带开关的插座。

餐厅餐厅墙上预留一个插座给电磁炉，以便吃火锅。

没装吊扇灯的还可以再留个电风扇的插座。

不建议装地插，做清洁的时候麻烦，而且地插时间长了会松的，动不动就弹起来了。

客厅电视机、机顶盒、音响、空调这些是必须要预留的，另外还要在沙发两边装几个插座，用来充电、玩电脑等。

还要留一个落地灯或者台灯的插座，最后给电扇和取暖器留一个。

主卧预留电视、机顶盒、空调、床头灯的插座，床头的插座要距离床边近一点，并且能有直接充电的USB接口。

其他需要香薰、加湿器的可以再预留，但是不要在床边，最好在梳妆台或者桌子上。

书房跟厨房一样，书房的电器也非常多，可以在书桌下面装一个接线板，这样电脑主机、显示器、音响、路由器、打印机等都能装在一块，线都藏在下面也不会显得乱。

再另外备用电风扇和电暖气的插座就行了。

最全装修开关插座布局有了它少操心！作者: 日期:最全装修开关插座布局有了它少操心!家里面装修有很多方面的细节是需要考虑的，而其中的一个比较关键的细节就是，插座的布局方面问题尤其重要，今天跟大家分享的这位达人文章，来看看到底如何做，大家往下看。

现在就向着大家介绍一下具体的安装的高度问题，在这里就需各位了解的就是，这个图纸设计并不是最佳的安装图示了，需要依据各位来了解一下常见的情况，这主要就是因为很多家里面的人没有出现过插座被家具所遮盖起来的现象出现。

幵黄陋匣的妄装位農4暗亘 安装礙安装戟丝钉页螟勇輛来了解一下常见的安装的位置，与插座的数量。

第一、居家客厅安装示IB 图:wwv\ dUngon. comISA 井背 ■ 一t!§0®CDS-这个主要就是安装在你电视墙上面，与沙发上面，而电视墙上面可以安装两个左右的电视插座的，同时也可以安装机顶盒，一边还装上一个冷气。

音响上面的就要看自己的需要了。

沙发两旁各留一个插座，有的人们会将客厅上面装上一个接地插座，但是，这显然没有什么用处，除非就是自己喜欢泡茶什么的。

第二、玄关的选择通常来说，玄关这个部位不需要进行安装的，然而，在很潮湿的，或者是很寒冷的地方，可以将玄关鞋柜安装一个，使用插座来烘鞋器。

第三、房间床头柜上面安装两个左右，最好就是插座有USB插孔。

空调使用一个插座，电视及两个插座。

然后，给床的一边留两个插座。

桌子上留下两个灯具与电子设备的插座。

第四、自己的书房书房里面可以安装一个固定的插座，如此一来的话，电脑和主机箱以及音响以及路由器等插座都能够使用到一起，不需要再进行安装。

此外，也还要留下冷气设备，或者是电暖气插座。

让各位看看下述这个图纸，可以给大家提供一些思路：7第五、自己的厨房个插座，用来使用抽油烟机，操作台面上就安装三个或者五个孔的插选择抽油烟机一个插座，并不需要带一个开关的。

水槽下面安装一开关 位置数量位置床头两边各一个（电话/床头灯）2门边、门头（双控或眼回 路控制吸顶灯） 卧室 电视2 装饰效果灯开关 空谶（三孔带开关〉 1 电脑（三孔带开关）11—2 客厅；电视2 帛灯双回路控制空谪（三孔帯开关》1沙发两侧备12装饰效果灯开关 |预留卫生面热水器（三孔带开关） 1 镜前灯洗衣机｛二孔带开关）1 排凤扇〔最好在马桶边）饋边（吹风机、 1 吸顶灯或浴霸马桶边《电话）1 预留1—2 厨房排烟机（三孔帶奔芜）1 拯作台灯炉灶下〔以防以洁挽拉电器灶〉10011)!水台边1 攥作台（用于小电器/带弈羌）2—3 微波炉（三孔蒂5F 关） 1 消理拒C 三孔带开关）1 预凰1玄关预留1 与客厅开关处做双控书房电脑（二孔芾开关） 1 吊灯空谓（二乱带开关〕1 电脑一电视 ｛音视频共享） 书桌边冶灯）1电脑或有限电视 〈音视频共享）1'预留1—2客厅一各卧室一璀厅一主卫一书屈 电话客厅一各卧室V 厅一主卫一书 房一厨雳客厅一各卧室 T 厅一主卫一丰 馬一厨虏 整体音向客厅一各卧室V 厅一主卫一书S-EH 管径旧台ITV 共厚客厅一各卧室 七厅一估戾弱电集中布线（卫星电视线座，提供给小家电来使用。

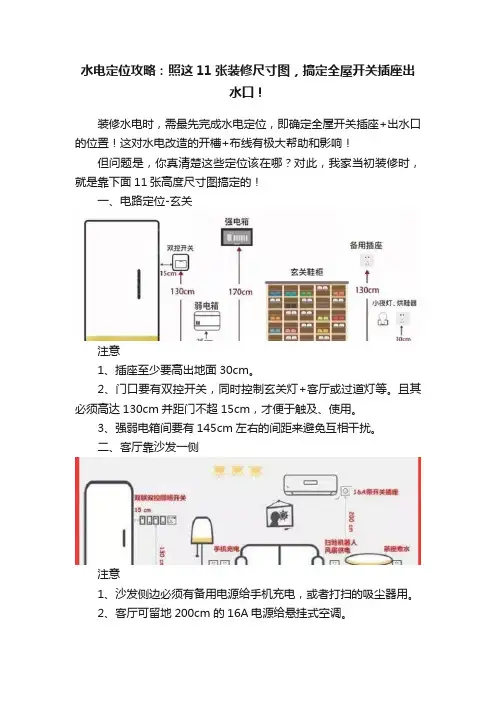

水电定位攻略：照这11张装修尺寸图，搞定全屋开关插座出水口！装修水电时，需最先完成水电定位，即确定全屋开关插座+出水口的位置！这对水电改造的开槽+布线有极大帮助和影响！但问题是，你真清楚这些定位该在哪？对此，我家当初装修时，就是靠下面11张高度尺寸图搞定的！一、电路定位-玄关注意1、插座至少要高出地面30cm。

2、门口要有双控开关，同时控制玄关灯+客厅或过道灯等。

且其必须高达130cm并距门不超15cm，才便于触及、使用。

3、强弱电箱间要有145cm左右的间距来避免互相干扰。

二、客厅靠沙发一侧注意1、沙发侧边必须有备用电源给手机充电，或者打扫的吸尘器用。

2、客厅可留地200cm的16A电源给悬挂式空调。

三、客厅靠电视墙一侧注意1、电视柜附近该有40cm的高的4个插座，分别是：备用+电视机+路由器或投影仪或功放、音响的。

2、客厅可留50cm高的16A插座电源给立式空调。

四、餐厅注意1、冰箱的电位可在餐厅，并需离地50cm左右。

2、餐桌下可以有地插，其能便于连接电磁炉，便于在家吃火锅。

3、餐厅或需要留吊扇的开关电位，毕竟吊扇可在夏季降温，这也要高130cm。

五、厨房1、橱柜内部要留50cm高的点位，给垃圾处理器、厨宝、净水器、洗碗机等的插座。

2、厨房的小家电插座都需有开关控制，这样频繁使用时无需再拔插头断电，降低万一触电的风险。

3、油烟机的插座电位要高达220cm左右。

4、为烤箱可设置烤箱柜，在柜子里也安排130cm高的插座电位。

六、卫生间1、马桶、面盆边要有电位给插座，且必须都带盒防水，以免万一出现电源受潮起火的悲剧。

2、卫生间一般是装电热水器，它的点位要高200cm。

3、洗衣机的电位插座或要高出其自身，得离地130cm左右。

七、卧室靠床头一侧注意1、床头该有电位给手机充电插座+主灯的双控开关。

2、床头的插座开关电位需离地70cm，因为这必须高于床头柜，来避免遭家具挡住。

八、卧室靠床尾一侧注意1、同客厅，电视柜附近要有4个插座电位。

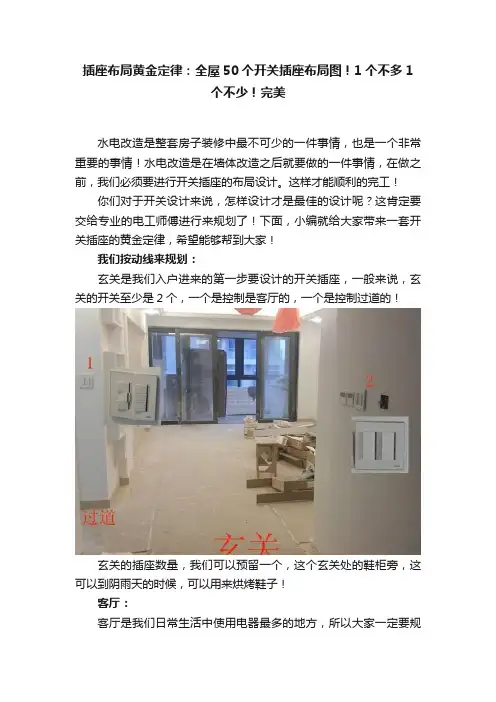

插座布局黄金定律：全屋50个开关插座布局图！1个不多1个不少！完美水电改造是整套房子装修中最不可少的一件事情，也是一个非常重要的事情！水电改造是在墙体改造之后就要做的一件事情，在做之前，我们必须要进行开关插座的布局设计。

这样才能顺利的完工！你们对于开关设计来说，怎样设计才是最佳的设计呢？这肯定要交给专业的电工师傅进行来规划了！下面，小编就给大家带来一套开关插座的黄金定律，希望能够帮到大家！我们按动线来规划：玄关是我们入户进来的第一步要设计的开关插座，一般来说，玄关的开关至少是2个，一个是控制是客厅的，一个是控制过道的！玄关的插座数量，我们可以预留一个，这个玄关处的鞋柜旁，这可以到阴雨天的时候，可以用来烘烤鞋子！客厅：客厅是我们日常生活中使用电器最多的地方，所以大家一定要规划好，不要出现插座不够用，或者说被买回来的插座给遮挡住了，这样的话就非常的额尴尬了！开关相对较少，这里需要注意的开关的数量有5个插座数量就比较多了，如下：餐厅：厨房的开关插座还是比较多的，我们先说开关的数量，应该安装一个三位单控开关，这可以控制餐桌和厨房的！插座的数插座的数量：接下来厨房的地方：厨房的电器是比较多的额，所以在布局插座的时候，一定要多留一些，尤其是厨房台面的操作台附近！开关数量：1个控制灯就可以了！插座数量：卧室：开关数量：一般开关3个，一个双控开关在门口，一个在床头，还有一个是定装饰灯开关！插座数量：卫生间：开关数量：一般分为卫生间的主灯开关，浴霸开关，排气孔开关，还有就是镜柜前的开关！插座数量：阳台：阳台可以根据自己的需求来哦！开关可以放一个，而插座，如果家里有把洗衣机放在阳台的话，那就可以预留一个插座哦！。

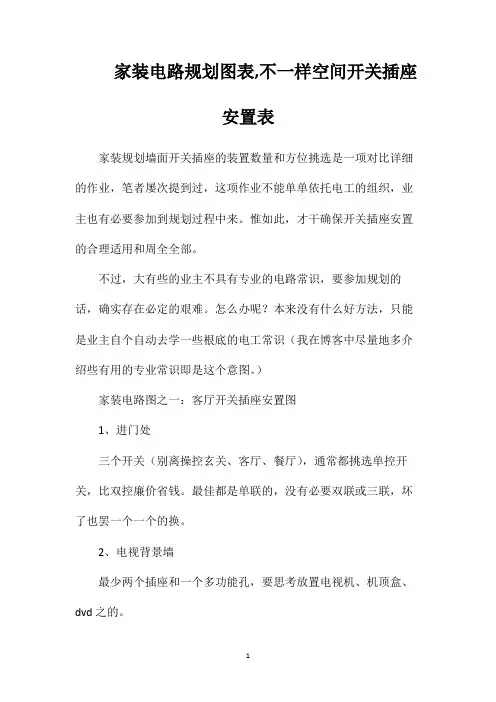

家装电路规划图表,不一样空间开关插座安置表家装规划墙面开关插座的装置数量和方位挑选是一项对比详细的作业，笔者屡次提到过，这项作业不能单单依托电工的组织，业主也有必要参加到规划过程中来。

惟如此，才干确保开关插座安置的合理适用和周全全部。

不过，大有些的业主不具有专业的电路常识，要参加规划的话，确实存在必定的艰难。

怎么办呢？本来没有什么好方法，只能是业主自个自动去学一些根底的电工常识（我在博客中尽量地多介绍些有用的专业常识即是这个意图。

）家装电路图之一：客厅开关插座安置图1、进门处三个开关（别离操控玄关、客厅、餐厅），通常都挑选单控开关，比双控廉价省钱。

最佳都是单联的，没有必要双联或三联，坏了也罢一个一个的换。

2、电视背景墙最少两个插座和一个多功能孔，要思考放置电视机、机顶盒、dvd之的。

3、沙发茶几处最少要两个插孔和一个网孔，茶几旁，要放置电话（+网线）、台灯+备用电源，方位详细组织，下图是一边两个。

4、空调壁挂式的，16A空调专用三孔电源插座；柜式，选20A柜式空调专用四孔电源插座。

家装电路图之二：主卧室开关插座安置图1、进门处开关一个，挑选双控开关，带LED夜光。

2、电视墙和空调插座闭路电视、6孔电源（电视+DVD+机顶盒，主张选用三位多用插座，如森尔118型）、16A空调专用三孔电源插座。

3、床头五孔插座（台灯+备用电源）、电话+（网线）、卧室灯开关（双控）。

4、梳妆台五孔插座一只，电吹风等。

家装电路图之三：餐厅开关插座安置图餐边柜旁，若干个三孔插座，也许用于饮水机、电冰箱等、闭路电视、6孔电源（电视+DVD+机顶盒）；16A空调专用三孔电源插座，地上插座一个（火锅)。

两个双控单联开关，操控过道的射灯。

要注意预留几个三孔插座，今后也许会有添加一些日子电器，届时就不得不拉线运用排插了，不安全标准，也太丑陋。

家装电路图之四：厨房厨房没有详细拍图，有点惋惜，不过由于用电器许多，也不得不要点说一下。

1、灯开关：门周围一只单控灯开关即可；2、普能三插：冰箱、抽油烟机、排风扇、热水器三孔插座3-4个即可；3、带开关三插：象电饭煲、微波炉、电烤箱、消毒柜、洗碗柜等，最佳运用带有开关的插座，省电，安全性也罢，能够略微多留几个备用的，功率大的如电烤箱用16A的。

全屋49个开关插座位置高度数量，一分一毫严丝合缝，装修照着装许多业主给我留言说水电改造阶段不知道如何预留开关插座的数量及高度，第一次装修肯定“丈二和尚摸不着头脑”，这种时候你就需要个指路人，明确告诉你如何布置开关插座，一分一毫都严丝合缝！照着装包你1个都错不了！一、开关插座数量1、玄关进门玄关处，开关预留3个，插座预留1个。

3个双控开关用来控制玄关灯跟客厅灯，1个五孔插座预留给玄关插座。

2、客厅客厅建议开关预留3个，插座预留8个。

3个双控开关用来控制客厅灯、灯带、筒灯还有阳台灯。

双联两孔插座用来电视机等电器的使用，信息插座用来网络、有线电视、电话；五孔插座用来音箱设备等其他电器使用，还有选择性考虑，例如放置茶台便可用上；空调专用插座需自带开关。

3、卧室卧室预留4个开关，8个插座。

1个单控开关控制衣帽间灯，3个双控开关控制吸顶灯。

3个五孔插座分别预留给衣帽间，以供挂烫机等小电器使用，还有电视机、、电脑桌或梳妆台使用；两孔信息插座及双联两孔插座供床头灯、手机充电使用。

4、厨房厨房预留开关2个，插座9个。

2个单控开关用来控制厨房吸顶灯、换风扇或凉霸。

3个三孔插座用来冰箱使用、带开关热水器使用及油烟机使用。

6个五孔插座用来微波炉、烤箱等电器使用，安装在灶台下面（预留），小家电使用（预留），净水机使用（预留），安装在水槽下，洗碗机或厨宝等使用。

5、卫生间卫生间预留5个开关，3个插座。

4个单控开关用来控制洗漱间灯、排风扇、浴霸及卫生间灯。

1个双控开关控制卫生间灯。

2个五孔插座用来电吹风等小家电使用，智能马桶（预留），1个三孔插座给洗衣机预留。

6、阳台阳台预留1个开关，2个插座。

1个单控开关用来控制阳台吸顶灯，1个两孔插座用来电动晾衣架（预留），1个三孔插座用来洗衣机（预留）。

二、开关插座的位置高度表三、出水口龙头的高度表。

装修电力布线图，连怎么接线都告诉你了最近不断有人提问装修中开关、插座的设计方位及数量。

近日闲来无事，草拟了以下几幅图，希望对正在装修或准备装修的人有帮助。

下列所有图中，均按照房间内最少插座、开关用量绘制的，建议如果资金、空间都允许的话，尽量多留出几个备用插座。

图中，所有电线接头，在实际操作中均需要在接线盒内接线，以方便日后维修。

配电箱配电箱内断路器的数量，根据房间大小，略有不同。

一般住宅在交房时房间内会配备配电箱，但如果配电箱损坏，或质量较差，可以自行更换配电箱，配电箱的组装教程，我会在以后的文章中写。

配电箱内电闸的排列顺序、型号以及数量，不同的设计者会有不同的思路。

本文列举最常见的一类配电箱。

以二室一厅为例（餐厅面积较小，含在客厅范围内）：除主开关外，支路开关共需要1P断路器1个，1P漏电断路器4个，2P漏电断路器1个（零地排布线省略）。

其作用及布线范围分别为：1P断路器，控制各个房间的电灯，需要从下口取线（火线）拉向各个房间（所有有灯的地方）；1P漏电断路器，控制房间内的五孔插座，客厅、主卧、次卧、厨卫各用单独的一个断路器控制（厨卫共用一个）；2P漏电断路器，控制所有三孔插座（空调、热水器等大功率用电器使用），布线时从下端取线，拉向所有三孔插座的预留位置（应该再有一条线拉向卫生间，图中有误）。

客厅客厅是用电最多的地点，布线图如下：沙发后方的两个插座，是供手机充电或笔记本电脑使用的。

电视柜后方两个插座，分别供电视机和机顶盒使用，如需把猫和路由器也放在这里，则需要再多安装两个插座。

如今电视一般配有遥控接线板，更省电、更安全，但即便如此，也至少要在电视机后面预留两个五孔插座。

地插是供茶几上的茶盘烧水用的，必要的时候还可预留给吸尘器等设备备用。

卧室主、次卧的开关、插座数量和位置相同，若是主次卧房型不同，可酌情进行变更。

在卧室内设计了双控开关，一个开关在门口，另一个在床头，避免了晚上关灯的困扰。

床头的开关，可以设计在床头一侧，亦可设计在床头正中央，但床头中央的设计在关灯时手需要伸的更长，而且锁死了床头的高度。

开关插座的黄金定律！全屋77个点位位置高度，傻子看了都
会装！
新房装修最烦的时候就是水电改的时候了，这种隐蔽工程前期做不好后期简直就是害死人!所以今天屋姐和大家主要讲讲家里新房子装修的时候插座和开关的点位问题，相信这个问题讲出来为很多家庭解决了很多实质性的问题吧!
下面我们一个两室一厅为例，看看家里需要多少个点位，我数了数差不多是77个，大家再根据自己家的实际情况，看看!
下面我们把所有的空间分开解析，看看家里到底是那些地方需要留下插座和开关~
1.客厅
02、餐厅
03、生活阳台
04、卧室
05、次卧
06、洗手间
现在看完家里的插座的布局，再来看看家里插座的高度~
以上就是小编给大家整理的全屋插座布局的点位+高度，希望家里有新房即将要装修的小伙伴可以做一个参考，最好按照自己家实际情况进行一个改动哦~
-----------------------------------------------------------------------------------------------。
