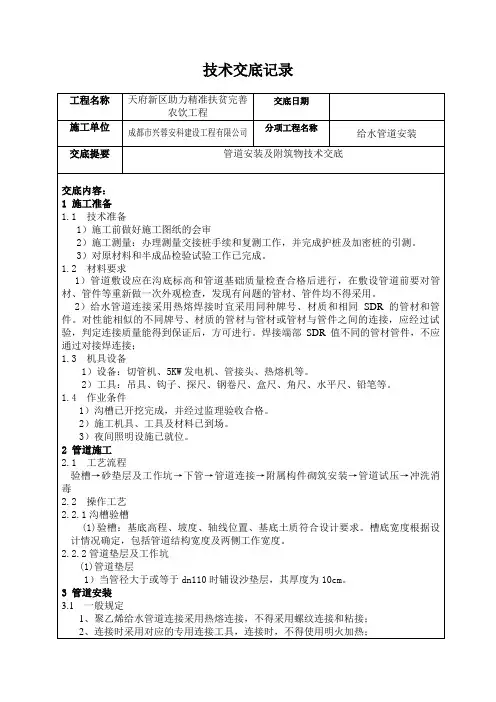

给水管道预埋技术交底

技术交底记录

工程名称 天府新区助力精准扶贫完善农饮工程 交底日期

施工单位 成都市兴蓉安科建设工程有限公司 分项工程名称 给水管道安装

交底提要 管道安装及附筑物技术交底

交底内容：

1 施工准备

1.1 技术准备

1）施工前做好施工图纸的会审

2）施工测量：办理测量交接桩手续和复测工作，并完成护桩及加密桩的引测。

3）对原材料和半成品检验试验工作已完成。

1.2 材料要求

1）管道敷设应在沟底标高和管道基础质量检查合格后进行，在敷设管道前要对管材、管件等重新做一次外观检查，发现有问题的管材、管件均不得采用。

2）给水管道连接采用热熔焊接时宜采用同种牌号、材质和相同SDR的管材和管件。对性能相似的不同牌号、材质的管材与管材或管材与管件之间的连接，应经过试验，判定连接质量能得到保证后，方可进行。焊接端部SDR值不同的管材管件，不应通过对接焊连接；

1.3 机具设备

1）设备：切管机、5KW发电机、管接头、热熔机等。

2）工具：吊具、钩子、探尺、钢卷尺、盒尺、角尺、水平尺、铅笔等。

1.4 作业条件

1）沟槽已开挖完成，并经过监理验收合格。

2）施工机具、工具及材料已到场。

3）夜间照明设施已就位。

2 管道施工

2.1 工艺流程

验槽→砂垫层及工作坑→下管→管道连接→附属构件砌筑安装→管道试压→冲洗消毒

2.2 操作工艺

2.2.1沟槽验槽

(1)验槽：基底高程、坡度、轴线位置、基底土质符合设计要求。槽底宽度根据设计情况确定，包括管道结构宽度及两侧工作宽度。

2.2.2管道垫层及工作坑

(1)管道垫层

1）当管径大于或等于dn110时铺设沙垫层，其厚度为10cm。

3 管道安装

3.1 一般规定

1、聚乙烯给水管道连接采用热熔连接，不得采用螺纹连接和粘接；

2、连接时采用对应的专用连接工具，连接时，不得使用明火加热； 3、在寒冷气候（-5℃以下）和大风环境条件下进行连接操作时，应采取保护措施，或调整连接工艺；

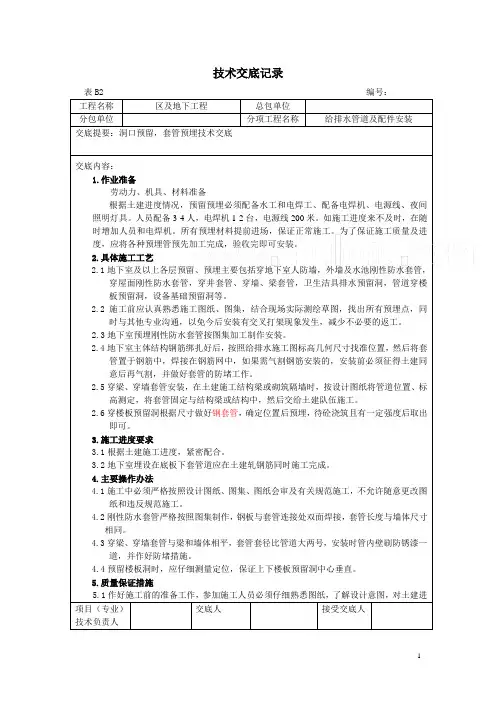

1 技术交底记录

表B2 编号：

工程名称 区及地下工程 总包单位

分包单位 分项工程名称 给排水管道及配件安装

交底提要：洞口预留，套管预埋技术交底

交底内容：

1.作业准备

劳动力、机具、材料准备

根据土建进度情况，预留预埋必须配备水工和电焊工、配备电焊机、电源线、夜间照明灯具。人员配备3-4人，电焊机1-2台，电源线200米。如施工进度来不及时，在随时增加人员和电焊机。所有预埋材料提前进场，保证正常施工。为了保证施工质量及进度，应将各种预埋管预先加工完成，验收完即可安装。

2.具体施工工艺

2.1地下室及以上各层预留、预埋主要包括穿地下室人防墙，外墙及水池刚性防水套管，穿屋面刚性防水套管，穿井套管、穿墙、梁套管，卫生洁具排水预留洞，管道穿楼板预留洞，设备基础预留洞等。

2.2 施工前应认真熟悉施工图纸、图集，结合现场实际测绘草图，找出所有预埋点，同时与其他专业沟通，以免今后安装有交叉打架现象发生，减少不必要的返工。

2.3地下室预埋刚性防水套管按图集加工制作安装。

2.4地下室主体结构钢筋绑扎好后，按照给排水施工图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中，如果需气割钢筋安装的，安装前必须征得土建同意后再气割，并做好套管的防堵工作。

2.5穿梁、穿墙套管安装，在土建施工结构梁或砌筑隔墙时，按设计图纸将管道位置、标高测定，将套管固定与结构梁或结构中，然后交给土建队伍施工。

2.6穿楼板预留洞根据尺寸做好钢套管，确定位置后预埋，待砼浇筑且有一定强度后取出即可。

3.施工进度要求

3.1根据土建施工进度，紧密配合。

3.2地下室埋设在底板下套管道应在土建轧钢筋同时施工完成。

4.主要操作办法

4.1施工中必须严格按照设计图纸、图集、图纸会审及有关规范施工，不允许随意更改图纸和违反规范施工。

施工技术交底

1.1.6.2交底工程名称交底日期2011年月日施工单位工种水暖工

交底内容: 给水管道安装技术交底

一、材料准备：给水管为PPR管,管材及管件的规格种类应符合设计要求,管材及管件均应有出厂合

格证。阀门的规格型号应符合设计要求。二、主要机具：

电锤、锯弓、水平尺、热熔机、钢卷尺三、作业条件：

1、将施工现场清理干净，管道穿墙处已留管洞，洞口尺寸正确，坐标、标高正确。2、立管安装应在主体结构完成后进行，每层均有明确的标高线。

3、支管安装应在墙体砌筑完毕后，墙面未装修前进行。四、操作工艺

1、工艺流程：安装准备预制加工干管安装立管安装支管安装

管道试压管道冲洗2、安装准备：

认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作，参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所

用空间是否合理，有问题及时与设计和有关人员研究解决，办好变更洽商记录。3、预制加工：

按设计图纸画出管道分路、管径、变径、预留管口，阀门位臵等施工草图，在实际安装的结构位臵做上标记，按标记分段量出实际安装的尺寸，记录在施工草图上，然后按草

图测量尺寸预制加工。

4、干管安装：塑料管：安装时一般从总进入口开始操作，总进口端头加好临时丝堵以备试压用，安

装前清扫管膛及管口，以防堵塞。5、立管安装：

立管明装：每层从上到下统一吊线安装卡件，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，将热熔机通电预热直到绿灯亮，一手拿管材端口一手拿配件，

对准热熔机上的模具用力推进，加热预热，直到管材及配件热熔，而后拔出轻轻用力对挤、调直、直到熔管温度冷却，校核预留甩口的高度，方向是否正确。安装完后用线坠吊直找

交底人接受交底人质量检查员施工技术交底

1.1.6.2交底工程名称交底日期2011年月日

施工单位工种水暖工

正。

6、支管安装：支管明装：将预制好的支管从立管甩口依次逐段进行安装，有阀门应将阀门盖卸下再

施工技术交底记录 施管表5
