给排水预留预埋技术交底

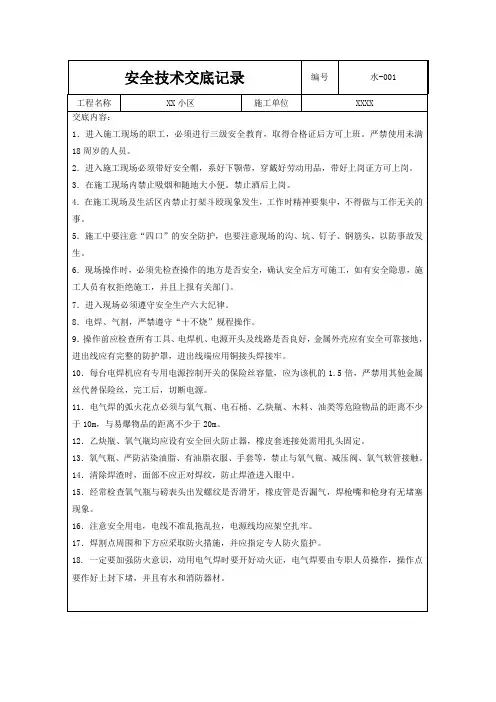

安全技术交底记录 编号 水-001

工程名称 XX小区 施工单位 XXXX

交底内容：

1．进入施工现场的职工，必须进行三级安全教育，取得合格证后方可上班。严禁使用未满18周岁的人员。

2．进入施工现场必须带好安全帽，系好下颚带，穿戴好劳动用品，带好上岗证方可上岗。

3．在施工现场内禁止吸烟和随地大小便。禁止酒后上岗。

4．在施工现场及生活区内禁止打架斗殴现象发生，工作时精神要集中，不得做与工作无关的事。

5．施工中要注意“四口”的安全防护，也要注意现场的沟、坑、钉子、钢筋头，以防事故发生。

6．现场操作时，必须先检查操作的地方是否安全，确认安全后方可施工，如有安全隐患，施工人员有权拒绝施工，并且上报有关部门。

7．进入现场必须遵守安全生产六大纪律。

8．电焊、气割，严禁遵守“十不烧”规程操作。

9．操作前应检查所有工具、电焊机、电源开头及线路是否良好，金属外壳应有安全可靠接地，进出线应有完整的防护罩，进出线端应用铜接头焊接牢。

10．每台电焊机应有专用电源控制开关的保险丝容量，应为该机的1.5倍，严禁用其他金属丝代替保险丝，完工后，切断电源。

11．电气焊的弧火花点必须与氧气瓶、电石桶、乙炔瓶、木料、油类等危险物品的距离不少于10m，与易爆物品的距离不少于20m。

12．乙炔瓶、氧气瓶均应设有安全回火防止器，橡皮套连接处需用扎头固定。

13．氧气瓶、严防沾染油脂、有油脂衣服、手套等，禁止与氧气瓶、减压阀、氧气软管接触。

14．清除焊渣时，面部不应正对焊纹，防止焊渣进入眼中。

15．经常检查氧气瓶与磅表头出发螺纹是否滑牙，橡皮管是否漏气，焊枪嘴和枪身有无堵塞现象。

16．注意安全用电，电线不准乱拖乱拉，电源线均应架空扎牢。

17．焊割点周围和下方应采取防火措施，并应指定专人防火监护。

18. 一定要加强防火意识，动用电气焊时要开好动火证，电气焊要由专职人员操作，操作点要作好上封下堵，并且有水和消防器材。

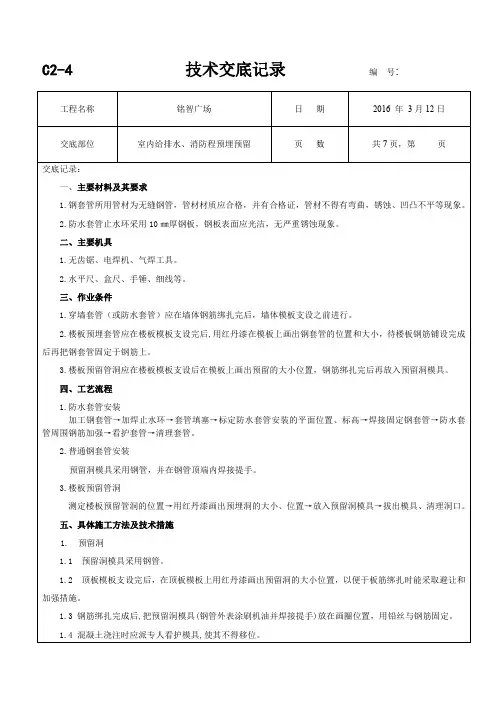

C2-4技术交底记录编号:工程名称铭智广场日期2016年3月12日

交底部位室内给排水、消防程预埋预留页数共7页，第页

交底记录：一、主要材料及其要求

1.钢套管所用管材为无缝钢管，管材材质应合格，并有合格证，管材不得有弯曲，锈蚀、凹凸不平等现象。

2.防水套管止水环采用10㎜厚钢板，钢板表面应光洁，无严重锈蚀现象。

二、主要机具

1.无齿锯、电焊机、气焊工具。

2.水平尺、盒尺、手锤、细线等。

三、作业条件

1.穿墙套管（或防水套管）应在墙体钢筋绑扎完后，墙体模板支设之前进行。

2.楼板预埋套管应在楼板模板支设完后,用红丹漆在模板上画出钢套管的位置和大小，待楼板钢筋铺设完成

后再把钢套管固定于钢筋上。

3.楼板预留管洞应在楼板模板支设后在模板上画出预留的大小位置，钢筋绑扎完后再放入预留洞模具。

四、工艺流程

1.防水套管安装加工钢套管→加焊止水环→套管填塞→标定防水套管安装的平面位置、标高→焊接固定钢套管→防水套管周围钢筋加强→看护套管→清理套管。

2.普通钢套管安装

预留洞模具采用钢管，并在钢管顶端内焊接提手。

3.楼板预留管洞

测定楼板预留管洞的位置→用红丹漆画出预埋洞的大小、位置→放入预留洞模具→拔出模具、清理洞口。

五、具体施工方法及技术措施

1.预留洞

1.1预留洞模具采用钢管。

1.2顶板模板支设完后，在顶板模板上用红丹漆画出预留洞的大小位置，以便于板筋绑扎时能采取避让和

加强措施。

1.3钢筋绑扎完成后,把预留洞模具(钢管外表涂刷机油并焊接提手)放在画圈位置，用铅丝与钢筋固定。

1.4混凝土浇注时应派专人看护模具,使其不得移位。C2-4技术交底记录编号:工程名称铭智广场日期2016年3月12日

交底部位室内给排水、消防程预埋预留页数共7页，第页

1.5混凝土达到一定的强度后(一般7小时后)拔出预留洞模具，清理洞口。

1.6预留孔洞比管道套管大一号。

2.套管安装2.1刚性防水套管安装见下图2.2普通套管采用钢套管，大小应按设计图纸要求,设计无要求时一般比管道大二号。2.3用无齿锯或气割工具割断要加工钢套管。

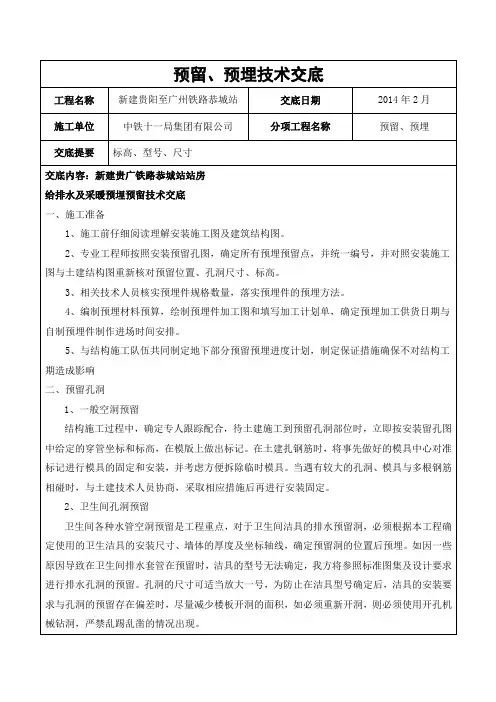

预留、预埋技术交底

工程名称 新建贵阳至广州铁路恭城站 交底日期 2014年2月

施工单位 中铁十一局集团有限公司 分项工程名称 预留、预埋

交底提要 标高、型号、尺寸

交底内容：新建贵广铁路恭城站站房

给排水及采暖预埋预留技术交底

一、施工准备

1、施工前仔细阅读理解安装施工图及建筑结构图。

2、专业工程师按照安装预留孔图，确定所有预埋预留点，并统一编号，并对照安装施工图与土建结构图重新核对预留位置、孔洞尺寸、标高。

3、相关技术人员核实预埋件规格数量，落实预埋件的预埋方法。

4、编制预埋材料预算，绘制预埋件加工图和填写加工计划单，确定预埋加工供货日期与自制预埋件制作进场时间安排。

5、与结构施工队伍共同制定地下部分预留预埋进度计划，制定保证措施确保不对结构工期造成影响

二、预留孔洞

1、一般空洞预留

结构施工过程中，确定专人跟踪配合，待土建施工到预留孔洞部位时，立即按安装留孔图中给定的穿管坐标和标高，在模版上做出标记。在土建扎钢筋时，将事先做好的模具中心对准标记进行模具的固定和安装，并考虑方便拆除临时模具。当遇有较大的孔洞、模具与多根钢筋相碰时，与土建技术人员协商，采取相应措施后再进行安装固定。

2、卫生间孔洞预留

卫生间各种水管空洞预留是工程重点，对于卫生间洁具的排水预留洞，必须根据本工程确定使用的卫生洁具的安装尺寸、墙体的厚度及坐标轴线，确定预留洞的位置后预埋。如因一些原因导致在卫生间排水套管在预留时，洁具的型号无法确定，我方将参照标准图集及设计要求进行排水孔洞的预留。孔洞的尺寸可适当放大一号，为防止在洁具型号确定后，洁具的安装要求与孔洞的预留存在偏差时，尽量减少楼板开洞的面积，如必须重新开洞，则必须使用开孔机械钻洞，严禁乱踢乱凿的情况出现。 预留、预埋技术交底

工程名称 新建贵阳至广州铁路恭城站 交底日期 2014年2月

施工单位 中铁十一局集团有限公司 分项工程名称 预留、预埋

交底提要 标高、型号、尺寸

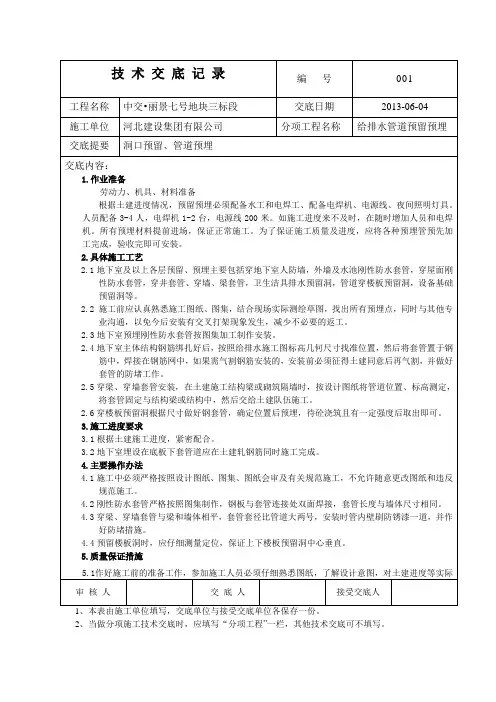

技 术 交 底 记 录 编 号 001

工程名称 中交•丽景七号地块三标段 交底日期 2013-06-04

施工单位 河北建设集团有限公司 分项工程名称 给排水管道预留预埋

交底提要 洞口预留、管道预埋

交底内容：

1.作业准备

劳动力、机具、材料准备

根据土建进度情况，预留预埋必须配备水工和电焊工、配备电焊机、电源线、夜间照明灯具。人员配备3-4人，电焊机1-2台，电源线200米。如施工进度来不及时，在随时增加人员和电焊机。所有预埋材料提前进场，保证正常施工。为了保证施工质量及进度，应将各种预埋管预先加工完成，验收完即可安装。

2.具体施工工艺

2.1地下室及以上各层预留、预埋主要包括穿地下室人防墙，外墙及水池刚性防水套管，穿屋面刚性防水套管，穿井套管、穿墙、梁套管，卫生洁具排水预留洞，管道穿楼板预留洞，设备基础预留洞等。

2.2 施工前应认真熟悉施工图纸、图集，结合现场实际测绘草图，找出所有预埋点，同时与其他专业沟通，以免今后安装有交叉打架现象发生，减少不必要的返工。

2.3地下室预埋刚性防水套管按图集加工制作安装。

2.4地下室主体结构钢筋绑扎好后，按照给排水施工图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中，如果需气割钢筋安装的，安装前必须征得土建同意后再气割，并做好套管的防堵工作。

2.5穿梁、穿墙套管安装，在土建施工结构梁或砌筑隔墙时，按设计图纸将管道位置、标高测定，将套管固定与结构梁或结构中，然后交给土建队伍施工。

2.6穿楼板预留洞根据尺寸做好钢套管，确定位置后预埋，待砼浇筑且有一定强度后取出即可。

3.施工进度要求

3.1根据土建施工进度，紧密配合。

3.2地下室埋设在底板下套管道应在土建轧钢筋同时施工完成。

4.主要操作办法

4.1施工中必须严格按照设计图纸、图集、图纸会审及有关规范施工，不允许随意更改图纸和违反规范施工。

4.2刚性防水套管严格按照图集制作，钢板与套管连接处双面焊接，套管长度与墙体尺寸相同。
