弱电工程综合布线系统设计方案

1.概述本系统为建筑物内监控区域监控系统线缆的敷设工作，根据建筑布局，各楼宇所有信息点都汇聚到对应的弱电机房，方案满足对线缆长度的要求，数据、语音信息点分别采用6类4对双绞线和超五类4对双绞线进行敷设，再根据数据、语音信息点分类分别跳线跳至交换机。

布线系统的信息出口采用国际标准的 RJ45 插座，以统一的线路规格和设备接口，使任意信息点都能插接不同类型的终端设备。

连接水平布线的配线架，全部采用模块式配线架。

数据主干千兆跳线连接交换机，水平数据传输的带宽为 100Mbps。

水平数据线缆为六类带十字线芯设计。

水平语音线缆为超五类设计。

2.系统功能本项目综合布线系统应满足如下特点：开放性：在结构上真正实现开放，可满足将来各种联网及通信要求。

先进性：采用先进成熟的产品，满足各种应用需要。

经济性：以较高的性能价格比构建系统，使资金的产出投入比达到最佳。

能以较低的成本、较少的人员投入来维持系统运转，达到高效能与高效益。

可靠性：布线系统的可靠性是一个十分重要的指标，本系统在方案设计过程中采取有效的措施来保证系统的可靠性。

灵活性及可扩展性：具有良好的扩展性，可根据管理要求，方便扩展信息点的覆盖范围，提供技术升级、设备更新的灵活性。

模块化：布线系统所有的接插件都是模块化的标准件，各模块之间具有相对独立性并能按标准格式连接，方便维护人员管理和使用。

本系统设计要符合国际、国家规定的有关标准，遵行国家现行的工程设计、通信设计的有关规定，做到安全适用，确保质量。

布线方案应能支持现有的和未来二十年的通信及计算机网络，能适应话音、数据和其他连接的需要。

每个信道可联结各种终端设备(如计算机、电话、图形和图像设备等)支持各种网络协议，通过简单跳线，可以灵活组网。

要充分体现综合布线系统的兼容性、开放性、灵活性、可靠性、先进性、扩展性、经济性等。

系统采用星形组网结构、机房集中管理网络采用六类交换到桌面，千兆跳线主干。

楼层配线间子系统采用 24 口模块化集成式六类配线架端接管理水平数据信息点，配线架要求可从正面和背后进行端接。

弱电综合管线系统设计说明一、概述弱电系统是现代建筑物内的综合系统工程，包括：建筑设备监控系统、综合布线系统、平安防范系统、卫星接收及电视系统、一卡通管理系统、公共广播系统等。

它和大楼内全部建筑物的机电设备诸如：变配电、空调、照明等设施有密切关系。

大楼弱电系统对建筑物来说是一个整体，每个弱电系统都有电缆管线，整个大楼遍布着弱电系统的电缆。

管路设计的目的是使这些电缆按确定的规律，合理有序地安置在大楼内的综合管路中。

弱电综合管路的工程设计，其内容包括和整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。

综合管路的设计和施工还牵涉到和其它管道（如暖通、给排水和强电）的关系，以及建筑功能的综合配管或调整，桥架敷设预埋等。

浙江电力生产调度大楼弱电系统应是特殊完善、先进的。

而规范、整齐、通畅的管路、桥架系统是弱电系统的综合功能充分发挥作用的关键。

尤其是项目前期阶段，须要对弱电系统的综合管路进行统一设计，在土建施工时，就需进行预埋工作，以保证弱电工程实施时各种管线均能敷设到位，同时不相互干扰、相互碰撞。

二、需求分析临海市公共租赁房智能化系统包括安防监控系统、可视对讲系统、一卡通停车场管理系统、通信语音系统、无线巡更系统、机房设备系统等。

综合管线系统必需满足大楼弱电各子系统管线需求。

三、设计依据临海市公租房二期智能化工程方案设计图纸JGJ/T16-92 《民用建筑电气设计规范》GBJ116-88《火灾自动报警系统设计规范》GB50067－97《汽车库、修车库、停车场设计防火规范》GB50045-95《高层民用建筑设计防火规范》GA/T75-94《平安防范工程程序和要求》GB50198-94《民用闭路监视电视系统工程技术规范》GY/T106-92《有线电视广播技术规范》GBJ120-88《工业企业共用天线电视系统设计规范》GBJ79-85《工业企业通信接地设计规范》CECS72：2001《建筑和建筑群综合布线工程设计规范》GB50041-96《锅炉房设计规范》GBKJ-90《通信系统机房设计》GB50174-93《电子计算机房设计规范》GB50200-94《有线电视系统工程技术规范》GB50057-94《建筑物防雷设计规范》BG12323-90《电视接收机确保和电缆支配系统兼容的技术要求》GYJ41-89《卫星广播电视地球站设计规范》GYJ41-86《有线广播录音、播音室声学设计规范和用户技术要求》GB/T50314－2000《智能建筑设计标准》GB/T50312－2000《建筑和建筑群综合布线系统工程验收规范》YDJ26-89《通信局（站）接地设计暂行技术规范》GBJT-471《智能建筑弱电工程设计施工图集》YD/T926.1-97《大楼通信综合布线系统总规范》四、综合管线系统设计1、总体规划1、弱电系统共用一个弱电桥架，出桥架后依据室内装修状况在吊顶内暗敷或墙内暗敷管；2、各子系统的接线箱均安装于弱电井或实体墙上；3、弱电系统桥架均接受热镀锌桥架，桥架厚度参照国家相关标准。

综合布线弱电工程方案一、综合布线弱电工程的背景和意义随着信息化时代的到来，综合布线弱电工程在建筑设计与装修中扮演着越来越重要的角色。

综合布线弱电工程是指在建筑物内部为各种电子设备提供接口和电源的系统工程，主要包括计算机网络、电话、电视、安防监控、音视频等多种通讯信号的传输和控制设备。

综合布线弱电工程的设计和施工质量直接影响着建筑物的使用效果和安全性，因此，对于建筑业来说，做好综合布线弱电工程是非常重要的。

综合布线弱电工程的具体意义如下：1、提高建筑物的信息化水平。

随着信息技术的不断发展，各种通讯和信息传输设备在日常生活和工作中得到了广泛应用，因此，为了满足现代生活和工作的需求，建筑物必须配备高效的信息传输和处理设备，而综合布线弱电工程正是这方面的基础设施。

2、增强建筑物的安全性和管理性。

综合布线弱电工程包括了安防监控系统、门禁系统等设备，这些设备可以帮助建筑物提高安全性和管理性，确保建筑物内部的安全和秩序。

3、提高建筑物的智能化水平。

综合布线弱电工程还包括了智能家居系统、楼宇自动化系统等设备，这些设备可以帮助建筑物实现智能化管理，提高建筑物的便利性和舒适性。

因此，做好综合布线弱电工程对于建筑物的使用效果、安全性和管理性都非常重要，是现代建筑设计和装修中不可或缺的部分。

二、综合布线弱电工程的设计原则做好综合布线弱电工程的关键是合理的设计。

综合布线弱电工程的设计原则应该是满足使用需求、提高效率、确保安全。

具体来讲，综合布线弱电工程的设计应该遵循以下原则：1、灵活性。

综合布线弱电工程的设计应该尽可能满足多种设备的使用需求，具有较强的扩展性和灵活性。

这样可以避免频繁改动建筑物的布线结构，增加了施工成本和影响了建筑物的使用效果。

2、可维护性。

综合布线弱电工程的设计应该尽可能简单明了，方便维护和管理。

这样可以避免出现故障时难以找到故障源的情况，增加了维护成本和影响了建筑物的正常使用。

3、可靠性。

综合布线弱电工程的设计应该考虑到各种可能的因素，并采取可靠的措施来确保电气设备的安全和稳定使用。

综合布线系统设计方案1.综合布线系统说明本项目的综合布线系统包括网络布线、信息点安装及相应管线、桥架设计。

所有信息点采用86型的信息面板，楼宇的数据传输介质采用24AWG线规的超五类非屏蔽双绞线。

根据不同容量选用相应规格的PVC线槽和金属桥架。

我们充分考虑了本项目的环境、运行方式和可能采用的网络结构，结合以往的工程经验，提出了本设计方案。

考虑到该项目的重要性和未来扩展性，我们认为该布线系统应该是一个标准化、模块化、系统化、高度灵活的智能型布线网络。

2.系统设计原则本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。

在综合布线方案设计构建中，应坚持以下布线原则：实用性：布线系统应能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。

灵活性：布线系统应满足灵活应用的要求，遵循结构化布线的标准，适应不同拓扑结构的网络，在不改变布线系统情况下，能进行设备的移动、更新和升级。

即任一信息点能够连接不同类型的设备，如计算机、打印机、终端。

经济性：在满足应用要求的基础上，尽可能降低造价。

综合布线过程是对各种网络线缆统一规划、统一安装施工过程，减少了不必要的重复布线、重复施工，节约了线材。

由于采用综合布线系统，单位避免了重复设置信息机构和重复建设信息网络，从整体上讲节省了投资，避免了大量的重复建设，提高了网络效益。

综合布线系统采用标准化的设计，统一安装施工，使整个系统构成一个有机的整体，便于集中管理维护，并减少日后的维护费用。

统一性：整个建筑的信息网络建设基于一个统一的网络管理中心的模式，不同系统不同网络及不同类型的网络之间的连接完全兼容。

兼容性：综合布线系统的设施可以满足多种系统中的性能。

开放性：综合布线系统中使用开放式系统结构，符合国际上流行的标准。

系统对国际上所有著名厂商的产品都应是开放的，可以将不同厂家的不同传输介质和不同设备集成在本系统内。

可靠性：采用高品质的材料和组合压接方式构成一套高标准信息通道，所有线材、器件均通过UL、CAS及ISO论证。

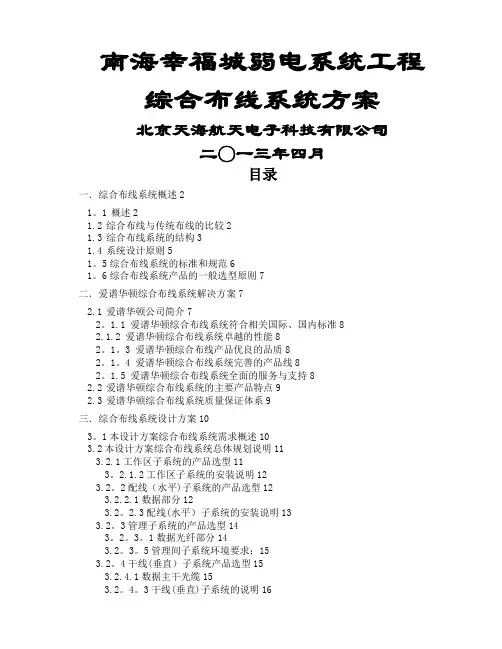

南海幸福城弱电系统工程综合布线系统方案北京天海航天电子科技有限公司二〇一三年四月目录一．综合布线系统概述21。

1概述21.2综合布线与传统布线的比较21.3综合布线系统的结构31.4系统设计原则51。

5综合布线系统的标准和规范61。

6综合布线系统产品的一般选型原则7二．爱谱华顿综合布线系统解决方案72.1爱谱华顿公司简介72。

1.1 爱谱华顿综合布线系统符合相关国际、国内标准82.1.2 爱谱华顿综合布线系统卓越的性能82。

1。

3 爱谱华顿综合布线产品优良的品质82。

1。

4 爱谱华顿综合布线系统完善的产品线82。

1.5 爱谱华顿综合布线系统全面的服务与支持82.2爱谱华顿综合布线系统的主要产品特点92.3爱谱华顿综合布线系统质量保证体系9三．综合布线系统设计方案103。

1本设计方案综合布线系统需求概述103.2本设计方案综合布线系统总体规划说明113.2.1工作区子系统的产品选型113。

2.1.2工作区子系统的安装说明123.2。

2配线（水平)子系统的产品选型123.2.2.1数据部分123.2。

2.3配线(水平）子系统的安装说明133.2。

3管理子系统的产品选型143。

2。

3。

1数据光纤部分143.2。

3。

5管理间子系统环境要求：153.2。

4干线(垂直）子系统产品选型153.2.4.1数据主干光缆153.2。

4。

3干线(垂直)子系统的说明163。

2.4.4干线(垂直）子系统的施工说明173。

2.5设备间子系统的产品选型183。

2.6建筑群配线子系统的产品选型193。

2.7综合布线系统图19四．综合布线系统施工方案194.1系统施工方案综述194.2工程实施中几个重点及对策25五．综合布线系统测试验收方案295.1综合布线验收标准295。

2综合布线测试内容29一．综合布线系统概述1.1概述综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道.它既能使语音、数据、图像设备和信息交换设备与其他信息管理系统彼此相连，也能使这些设备与外部通信网络相连接。

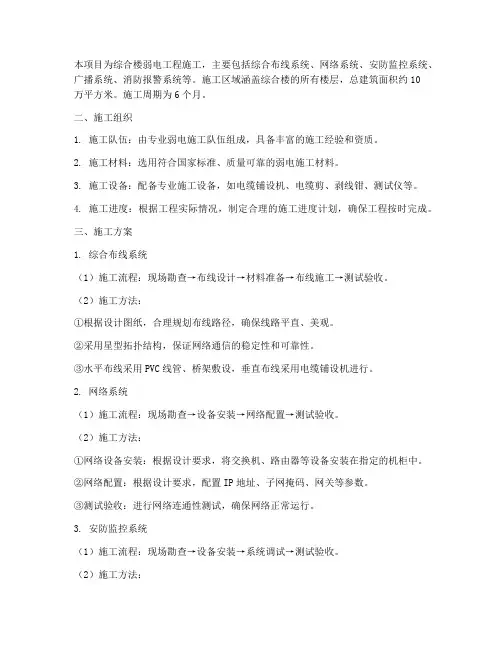

本项目为综合楼弱电工程施工，主要包括综合布线系统、网络系统、安防监控系统、广播系统、消防报警系统等。

施工区域涵盖综合楼的所有楼层，总建筑面积约10万平方米。

施工周期为6个月。

二、施工组织1. 施工队伍：由专业弱电施工队伍组成，具备丰富的施工经验和资质。

2. 施工材料：选用符合国家标准、质量可靠的弱电施工材料。

3. 施工设备：配备专业施工设备，如电缆铺设机、电缆剪、剥线钳、测试仪等。

4. 施工进度：根据工程实际情况，制定合理的施工进度计划，确保工程按时完成。

三、施工方案1. 综合布线系统（1）施工流程：现场勘查→布线设计→材料准备→布线施工→测试验收。

（2）施工方法：①根据设计图纸，合理规划布线路径，确保线路平直、美观。

②采用星型拓扑结构，保证网络通信的稳定性和可靠性。

③水平布线采用PVC线管、桥架敷设，垂直布线采用电缆铺设机进行。

2. 网络系统（1）施工流程：现场勘查→设备安装→网络配置→测试验收。

（2）施工方法：①网络设备安装：根据设计要求，将交换机、路由器等设备安装在指定的机柜中。

②网络配置：根据设计要求，配置IP地址、子网掩码、网关等参数。

③测试验收：进行网络连通性测试，确保网络正常运行。

3. 安防监控系统（1）施工流程：现场勘查→设备安装→系统调试→测试验收。

（2）施工方法：①设备安装：根据设计要求，将摄像头、硬盘录像机等设备安装在指定位置。

②系统调试：进行图像采集、传输、存储等功能的调试。

③测试验收：进行系统性能测试，确保安防监控系统正常运行。

4. 广播系统（1）施工流程：现场勘查→设备安装→系统调试→测试验收。

（2）施工方法：①设备安装：根据设计要求，将广播主机、功放、音箱等设备安装在指定位置。

②系统调试：进行音质、音量等参数的调整。

③测试验收：进行广播系统功能测试，确保广播效果良好。

5. 消防报警系统（1）施工流程：现场勘查→设备安装→系统调试→测试验收。

（2）施工方法：①设备安装：根据设计要求，将火灾探测器、手动报警按钮、消防联动控制器等设备安装在指定位置。

弱电综合布线工程实施方案一、项目概况1.1 项目名称：弱电综合布线工程1.2 项目地点：XXX公司办公大楼1.3 项目背景：随着信息化和数字化的发展，各类弱电设备在现代办公大楼中得到广泛应用，如电话系统、网络设备、安防监控等。

因此，本项目旨在为XXX公司办公大楼进行弱电综合布线工程，确保各类弱电设备正常运行，并提高办公大楼整体的信息化水平。

1.4 项目内容：本项目包括电话系统、数据网络、监控摄像头、门禁系统、广播系统和消防联动等弱电设备的综合布线设计和实施。

1.5 项目目标：建设高效稳定的弱电系统，提高办公大楼的信息化水平，提升公司的整体管理效率和业务处理能力。

一、工程规划2.1 弱电设备布局规划：根据办公大楼的结构和功能布局，对电话系统、数据网络、监控摄像头、门禁系统、广播系统和消防联动等弱电设备进行合理布局，确保覆盖范围和使用效果。

2.2 网络布线规划：设计数据机房及网络布线方案，确保网络连接畅通和数据传输安全稳定。

2.3 传输介质选择：根据实际需求和成本考虑，选择合适的传输介质，如光纤、双绞线等。

2.4 布线标准：严格按照国家和行业标准进行布线设计和实施，确保系统安全可靠。

二、工程实施3.1 设计阶段：根据客户需求和现场实际情况，进行弱电布线系统的设计，包括线缆走向设计、设备选型、布线图纸设计等。

3.2 材料采购：根据设计方案和施工需要，采购符合国家标准的优质材料和设备，确保施工质量。

3.3 施工过程：按照设计方案和工程进度，进行线缆敷设、设备安装和调试等工作，确保工程质量。

3.4 客户验收：完成施工后，邀请客户进行工程验收，确保工程符合客户要求。

三、项目管理4.1 项目计划：制定详细的项目工程计划，包括设计、采购、施工和验收等阶段，确保工程按时完成。

4.2 质量管理：严格按照国家标准和行业要求，进行质量管控和监督，确保工程质量。

4.3 安全管理：严格执行安全管理规定，保障工程施工人员的人身安全和设备安全。

综合布线系统设计⽅案（通⽤5篇）综合布线系统设计⽅案 ⼀、什么是教案 教案是教师为顺利⽽有效地开展教学活动，根据课程标准，教学⼤纲和教科书要求及学⽣的实际情况，以课时或课题为单位，对教学内容、教学步骤、教学⽅法等进⾏的具体设计和安排的⼀种实⽤性教学⽂书。

教案包括教材简析和学⽣分析、教学⽬的、重难点、教学准备、教学过程及练习设计等。

⼆、综合布线系统设计⽅案（通⽤5篇） 为了确保事情或⼯作得以顺利进⾏，常常需要预先准备⽅案，⽅案是阐明具体⾏动的时间，地点，⽬的，预期效果，预算及⽅法等的企划案。

那么什么样的⽅案才是好的呢？下⾯是⼩编为⼤家整理的综合布线系统设计⽅案（通⽤5篇），仅供参考，⼤家⼀起来看看吧。

综合布线系统设计⽅案1 ⼀、需求分析 综合布线系统是酒店智能化系统的信息⽹络基础，本设计注重系统的质量、科学性、先进性、可靠性及安全性，易扩展，同时本设计兼顾考虑酒店的应⽤特点，将来发展的需要。

因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。

酒店综合布线系统的⽬标是：以系统规范为指导，以具有当前国际领先⽔平的综合布线技术、计算机技术、通讯技术和⾃动化技术为⽀撑，建⽴⼀套统⼀规划、⾼度集成的布线系统，为酒店计算机⽹络系统数据、图像及控制信号提供统⼀的传输线路、设备接⼝和⾼质量的传输性能。

全⾯实现酒店计算机通信⽹络的通讯、办公、管理⼿段的智能化、集成化，把酒店计算机通信⽹络建成⼀个⾼起点、⾼标准、功能设施⼀流、且具有⾼开放性和平滑升级性的⽹络平台。

同时，该布线系统兼顾了计算机⽹络系统未来的发展要求，提供15年保证；在酒店⼤楼增加新系统时，对新设备提供信号传输的⽀持。

作为酒店智能化系统的基础平台－综合布线系统将为整个酒店的语⾳通信、宽带数据、图像联⽹、酒店管理系统及⽹站建设提供⾼质量的传输通道。

酒店⼤楼内的各个功能区通过⾼性能的结构化综合布线系统连接起来，组成⼀套具备⾼传输带宽的、结构化的信息⾼速公路。

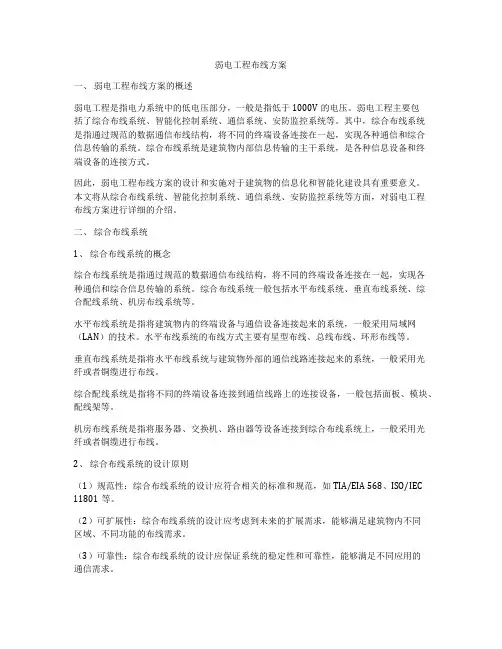

弱电工程布线方案一、弱电工程布线方案的概述弱电工程是指电力系统中的低电压部分，一般是指低于1000V的电压。

弱电工程主要包括了综合布线系统、智能化控制系统、通信系统、安防监控系统等。

其中，综合布线系统是指通过规范的数据通信布线结构，将不同的终端设备连接在一起，实现各种通信和综合信息传输的系统。

综合布线系统是建筑物内部信息传输的主干系统，是各种信息设备和终端设备的连接方式。

因此，弱电工程布线方案的设计和实施对于建筑物的信息化和智能化建设具有重要意义。

本文将从综合布线系统、智能化控制系统、通信系统、安防监控系统等方面，对弱电工程布线方案进行详细的介绍。

二、综合布线系统1、综合布线系统的概念综合布线系统是指通过规范的数据通信布线结构，将不同的终端设备连接在一起，实现各种通信和综合信息传输的系统。

综合布线系统一般包括水平布线系统、垂直布线系统、综合配线系统、机房布线系统等。

水平布线系统是指将建筑物内的终端设备与通信设备连接起来的系统，一般采用局域网（LAN）的技术。

水平布线系统的布线方式主要有星型布线、总线布线、环形布线等。

垂直布线系统是指将水平布线系统与建筑物外部的通信线路连接起来的系统，一般采用光纤或者铜缆进行布线。

综合配线系统是指将不同的终端设备连接到通信线路上的连接设备，一般包括面板、模块、配线架等。

机房布线系统是指将服务器、交换机、路由器等设备连接到综合布线系统上，一般采用光纤或者铜缆进行布线。

2、综合布线系统的设计原则（1）规范性：综合布线系统的设计应符合相关的标准和规范，如TIA/EIA 568、ISO/IEC 11801等。

（2）可扩展性：综合布线系统的设计应考虑到未来的扩展需求，能够满足建筑物内不同区域、不同功能的布线需求。

（3）可靠性：综合布线系统的设计应保证系统的稳定性和可靠性，能够满足不同应用的通信需求。

（4）易维护性：综合布线系统的设计应考虑到日常维护和管理的便利性，便于对系统进行维护和管理。

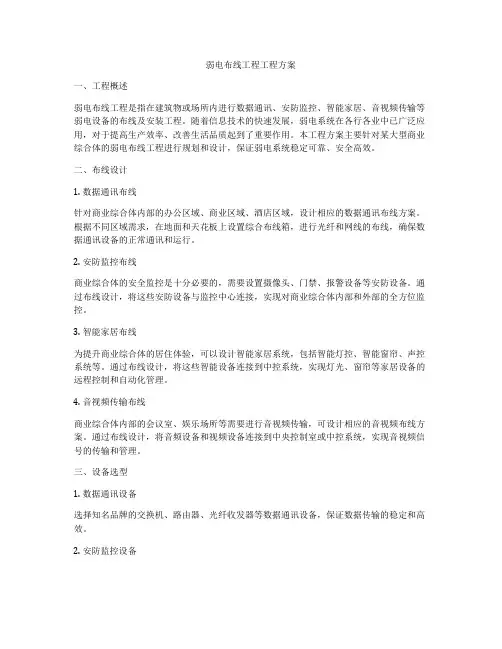

弱电布线工程工程方案一、工程概述弱电布线工程是指在建筑物或场所内进行数据通讯、安防监控、智能家居、音视频传输等弱电设备的布线及安装工程。

随着信息技术的快速发展，弱电系统在各行各业中已广泛应用，对于提高生产效率、改善生活品质起到了重要作用。

本工程方案主要针对某大型商业综合体的弱电布线工程进行规划和设计，保证弱电系统稳定可靠、安全高效。

二、布线设计1. 数据通讯布线针对商业综合体内部的办公区域、商业区域、酒店区域，设计相应的数据通讯布线方案。

根据不同区域需求，在地面和天花板上设置综合布线箱，进行光纤和网线的布线，确保数据通讯设备的正常通讯和运行。

2. 安防监控布线商业综合体的安全监控是十分必要的，需要设置摄像头、门禁、报警设备等安防设备。

通过布线设计，将这些安防设备与监控中心连接，实现对商业综合体内部和外部的全方位监控。

3. 智能家居布线为提升商业综合体的居住体验，可以设计智能家居系统，包括智能灯控、智能窗帘、声控系统等。

通过布线设计，将这些智能设备连接到中控系统，实现灯光、窗帘等家居设备的远程控制和自动化管理。

4. 音视频传输布线商业综合体内部的会议室、娱乐场所等需要进行音视频传输，可设计相应的音视频布线方案。

通过布线设计，将音频设备和视频设备连接到中央控制室或中控系统，实现音视频信号的传输和管理。

三、设备选型1. 数据通讯设备选择知名品牌的交换机、路由器、光纤收发器等数据通讯设备，保证数据传输的稳定和高效。

2. 安防监控设备选择高清晰度、高性能的摄像头、门禁设备、报警器等安防监控设备，为商业综合体提供可靠的安全保障。

3. 智能家居设备选择功能齐全、易于操作的智能灯控、智能窗帘、声控系统等智能家居设备，提升商业综合体的居住舒适度。

4. 音视频设备选择高保真度、高分辨率的音箱、投影仪、显示屏等音视频设备，为商业综合体提供优质的音视频体验。

四、工程实施1. 施工准备在正式施工前，需进行详细的施工准备工作，包括现场勘测、材料采购、图纸设计等工作，确保施工过程顺利进行。

一套简单的校园综合布线系统设计方案综合布线系统是各个弱电子系统的基础，基本上所有的项目都会涉及到综合布线系统，只是有大有小，有布线的工程就需要综合布线，那么综合布线系统如何设计呢？今天分享一个综合布线系统解决方案。

1、综合布线系统1.1系统概述综合布线是一个模块化、灵活性极高的建筑物内或建筑群之间的信息传输通道，是智能建筑的“信息高速公路”。

它既能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部通信网相连接。

它包括建筑物外部网络与应用系统设备之间的所有线缆及相关的连接部件。

综合布线由不同系列和规格的部件组成，其中包括：传输介质，相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等。

这些部件可用来构建各种子系统，它们都有各自的具体用途，不仅易于实施，而且能随需求的变化而平稳升级。

1.2系统需求信息化迅速的时代，建筑智能化其本质也是信息化的表现，内部办公、文件流转、审批、统计图表、决策支持等所有的信息，都以数据流的形式在网络中传递，为职教园区教职工人员及相关领导提供数据参考。

职教园区综合布线系统规划为——网络点、设备点和语音点三个部分，以支持学校的教务、办公、电子邮件系统、Internet上网、语音通信等智能化系统的应用。

该平台上整合了数据、语音、多媒体等功能，具体分为：网络点：实现Internet连接，内部信息和外部信息的相互交流；学校内部办公自动化，行政管理，教务管理等信息的传输处理；实现无线网络覆盖功能等；设备点：监控系统、信息发布系统、门禁系统、能耗计量等系统的传输基础；语音点：实现话音通信等，支持数字、IP电话的应用；以上布线系统，既为一套系统，又相互独立，实现物理隔离。

1.3布点原则本次设计，每间教室（或实训室等教学房间）配置2个网络点，办公室每工位配置1个网络点（按照6个平方一个工位设计），4~5个工位配置1个语音点，学生宿舍楼，每间宿舍配置2个信息点，职工宿舍每间配置1个网络点1个语音点，计算机教室、电子阅览室等房间预留光纤点，其余区域根据实际情况设置信息点位；整个园区无线全覆盖。

综合布线系统——设计等级对于建筑物的综合布线系统，一般定为三种不同的布线系统等级。

它们是：□基本型综合布线系统□增强型综合布线系统□综合型综合布线系统1.基本型综合布线系统基本型综合布线系统方案是一个经济的、有效的布线方案。

它支持语音或综合型语音/数据产品，并能够全面过渡到数据的异步传输或综合型布线系统。

它的基本配置为：1）每一个工作区为8〜10m2；2）每一个工作区有一个信息插座；3）每一个工作区有一个语音插座。

它的特性为：1）能够支持所有的语音和数据传输应用；2）便于人员维护、管理；3）能够支持众多厂商的产品设备和特殊信息的传输。

2.增强型综合布线系统增强型综合布线系统不仅支持语音和数据的应用，还支持图像、影像、影视、视频会议等。

它具有为增加功能提供发展的余地，并能够利用接线板进行管理。

它的基本配置为：1）每一个工作区为8〜10m2；2）有一个信息插座；3）有一个语音插座；4）每一个工作区有两条水平布线4对UTP系统；提供语音和高速数据传输。

它的特点为：1）每个工作区有两个信息插座，灵活方便、功能齐全；2）任何一个插座都可以提供语音和高速数据传输；3）便于管理与维护；4）能够为众多厂商提供服务环境的布线方案。

3.综合型综合布线系统综合型布线系统是将双绞线和光缆纳入建筑物布线的系统。

它的基本配置为：1）每一个工作区为8〜10m2；2）在建筑、建筑群的干线或水平布线子系统中配置62.5四M的光缆；3）在每个工作区的电缆内配有两条以上的4对双绞线。

它的特点为：1）每个工作区有两个以上信息插座，不仅灵活方便而且功能齐全；2）任何一个信息插座都可提供语音和高速数据传输。

新标准为了适用于语音、数据、图像、多媒体等多种业务及弱电领域中的应用，满足建筑智能化建设中各弱电子系统对信息处理朝着网络化和数字化发展的实际需求；为满足不同功能与特点的建筑物的需求，对工作区面积的划分与信息点配置数量也可参照表1〜表13配置信息点的数量。

弱电综合管网及综合布线工程施工技术方案弱电综合管网及布线工程主要由区域综合外网、室内综合管网和综合布线以及防雷及接地等工程组成。

主要用于信息网络、通信、卫星接收及有线电视、安全技术防范、火灾自动报警及消防联动、公共广播及会议、信息集成管理等各弱电系统（子系统）综合组网工程。

一、适用范围及依据标准1.1 适用于弱电综合管网及综合布线工程的工程实施、调试、检测、质量控制。

弱电综合管网及布线工程范围包括：区域综合外网、室内综合管网和综合布线工程。

区域综合外网工程由管道、电缆隧道、电缆沟、人（手）孔、引入与引出配管、室外交接箱等组成；室内综合管网由弱电间、线槽、配管、配线箱、接线盒、智能配线箱、管网支架等组成；综合布线工程主要包括用于建筑弱电系统及综合布线的主干线缆、水平线缆、用户配线、各类配线模块、机柜等。

1.2 本规定依据现行国家规范与标准《综合布线系统工程设计规范》GB50311-2016、《综合布线系统工程验收规范》GB50312-2016、《民用建筑电气设计规范》JGJ16-2008、《建筑电气工程实施质量验收规范》GB50303-2015、《通信管道与通信工程设计规范》GB50373-2006的要求编制，并与其配套使用。

二、施工准备2.1 区域综合外网工程施工前检查应符合以下要求：1. 施工前进行图纸会审、技术交底。

2. 编制施工方案，明确施工方法及质量标准。

3. 所有材料规格、型号应满足设计文件和技术规范的要求，并有产品合格证及检测报告，使用前由施工单位会同建设单位或监理单位组织进场检验。

4. 施工工具齐备、完好。

5. 室外管道应按通信管道工程验收的相关规定进行检验。

2.2 室内综合管网工程施工前检查应符合以下要求：1. 施工前应依据施工图并结合施工现场实际条件将弱电各系统的线槽、线管进行综合布置、合理安排。

完成与建筑结构、建筑装饰装修、通风与空调，建筑电气和弱电等专业的接口确认。

2. 所有材料规格、型号应符合设计要求，并有产品合格证及检测报告。

弱电综合布线施工方案一、项目概述弱电综合布线是指在建筑物内进行计算机网络、电话线路、监控系统、安防设备等弱电设施的布置和连接，是建筑物基础设施建设的重要环节。

本文将介绍弱电综合布线施工方案，确保布线工程顺利进行，满足各种使用要求。

二、施工前准备1.确定弱电设备类型：根据建筑物功能和需求确定弱电设备类型，包括网络线路、电话线路、监控设备、安防设备等。

2.绘制布线图纸：根据建筑物平面图设计弱电布线路线，确定各设备位置和连接方式。

3.确定施工人员：招募具有相关经验的施工人员，并确定分工和责任。

三、施工步骤1.整理布线通道：清理布线通道，确保通道畅通，方便布线施工。

2.铺设线缆：根据布线图纸要求，铺设各种线缆，注意线缆的分类和标识。

3.连接设备：按照布线图纸连接各种设备，保证连接稳定可靠。

4.调试检测：完成布线连接后进行调试检测，确保设备正常运行。

5.完成验收：施工完成后邀请相关方进行验收，确认设备连接正确、运行正常。

四、施工注意事项1.安全第一：施工人员需遵守安全规范，佩戴好安全装备，保证施工过程安全。

2.精细施工：布线时要求细致认真，避免线缆交叉、断裂等问题。

3.质量把控：施工过程中严格控制质量，确保各项设备连接正常。

4.施工记录：施工过程需做好记录，包括施工时程、使用材料、连接方式等。

五、施工总结弱电综合布线施工是一项重要的工程，需要严格按照施工方案执行，保证设备运行安全可靠。

通过合理的施工准备、细致的施工操作和严格的质量把控，可以确保施工顺利完成。

同时，施工完成后要进行验收，确保设备连接正确、运行正常。

强化施工质量管理，是保障整个弱电布线工程顺利进行的关键。

本工程为某办公楼弱电系统工程，主要包括综合布线系统（PDS）、计算机网络平台、应用平台、楼宇自动化控制系统（BAS）、安全监控系统、图像与会议系统、辅助系统等。

工程总建筑面积约为10000平方米，地上层数为10层，地下层数为1层。

二、施工方案1. 综合布线系统（PDS）（1）布线原则：遵循国际标准，采用模块化、标准化、经济实用的原则。

（2）布线材料：采用符合国家标准的光纤、双绞线等材料。

（3）布线方式：采用水平布线、垂直布线、设备间布线等。

（4）施工步骤：① 设计阶段：根据建筑布局，进行综合布线系统设计，包括布线方案、材料选型、设备配置等。

② 施工阶段：按照设计图纸，进行布线材料的采购、敷设、连接等工作。

③ 调试阶段：对布线系统进行测试，确保其符合设计要求。

2. 计算机网络平台（1）网络架构：采用星型、总线型等网络拓扑结构。

（2）网络设备：选用性能稳定、可靠的网络设备，如交换机、路由器等。

（3）施工步骤：① 设计阶段：确定网络拓扑结构、设备配置、IP地址规划等。

② 施工阶段：进行网络设备的安装、调试，布线连接等工作。

③ 调试阶段：对网络进行测试，确保其稳定、高速运行。

3. 应用平台（1）系统类型：根据实际需求，选择合适的办公自动化、企业管理等系统。

（2）系统配置：根据系统需求，配置相应的服务器、存储设备等。

（3）施工步骤：① 设计阶段：确定系统类型、配置要求等。

② 施工阶段：进行服务器、存储设备等硬件设备的安装、调试。

③ 调试阶段：对系统进行测试，确保其稳定、高效运行。

4. 楼宇自动化控制系统（BAS）（1）系统功能：包括照明、空调、消防、安防等。

（2）设备选型：选用性能稳定、可靠的控制设备。

（3）施工步骤：① 设计阶段：确定BAS系统功能、设备配置等。

② 施工阶段：进行控制设备的安装、调试，布线连接等工作。

③ 调试阶段：对BAS系统进行测试，确保其稳定、高效运行。

5. 安全监控系统（1）系统类型：采用闭路电视监控系统、自动报警系统、巡更系统等。

弱电工程技术综合布线系统施工方案综合布线布线系统施工的难点主要在于，如何解决在大开间办公的条件下，信息插座安装定位的问题。

一般信息插座的安装大致分为三个类型：墙面嵌入安装墙面嵌入安装是使用最普遍的一种安装方式,使用86型底盒(暗装于墙内),底盒下缘距装修后的地面300mm。

地插座安装在会议室及领导办公室等场所，部分信息点须安装在房间远离墙面的位置，此时为了使用方便的考虑，建议采用地插座的安装方式。

但此种安装方式因地盒造价偏高，故在实际安装不能大面积推广。

直接安装于办公家具上此种方式主要针对大开间办公室等场所，主要采取两种施工解决方案：第一种，对于信息点分布很密集的部位，施工时一般采用地槽敷设方案。

此种方案因其采取的大部分部件（含地插、地槽及线管等）主要暗敷于楼板的找平层内，故其整体造价可能会偏高，施工难度大。

但因其在事先无法预知工作人员具体办公位置的条件下，灵活性好，不受员工办公位置改变的影响。

故现在一些大开间的办公场所、大厅及厂房等场所使用越来越广泛。

第二种，对于信息点分布不很密集的部位，施工时管线敷设可经天花板内敷设水平线槽开始，经过线管（线管沿墙内、柱面及楼板找平层内暗埋敷设）至信息插座安装处，并可将信息插座直接安装于办公家具上，这样一来，可降低因采用地槽而增加的造价，降低系统的整体投入成本。

此方式的缺点是须与后期的装修方案紧密配合，灵活性差一些。

对于大开间办公室信息插座的安装方式还可以找到其它安装方式，建设单位可根据自身的实际使用情况及可能的办公功能需求，在保证系统使用性能的前提下，确定比较好的解决方案，提高系统的性能价格比。

3．2．闭路电视监控系统闭路电视监控系统施工的难点主要在于设备安装定位的问题。

1)一般新建建筑物都具有装饰、装修先进高级的特点，为保证系统前端摄像机等设备、特别是支架的安装工艺不能破坏整体建筑物装饰效果，故在系统前端设备安装方面，应考虑某些场所装饰性极强的特点，及时根据现场环境调整摄像机支架安装高度和安装方式。

弱电综合管网及综合布线工程施工技术方案弱电综合管网及布线工程是建筑弱电工程的基础设施平台，它是直接关系到各子系统建设和功能正常发挥的基础通道，主要由区域综合外网、室内综合管网和综合布线以及防雷及接地等工程组成。

主要用于信息网络、通信、卫星接收及有线电视、安全技术防范、火灾自动报警及消防联动、公共广播及会议、信息集成管理等各弱电系统（子系统）综合组网工程。

弱电综合管网及布线工程施工质量的优劣将直接影响到整个建筑弱电工程各弱电系统（子系统）的安全、稳定正常运行。

一、一般规定1.1 本章适用于弱电综合管网及综合布线工程的工程实施、调试、检测、质量控制。

1.2 弱电综合管网及布线工程范围包括：区域综合外网、室内综合管网和综合布线工程。

区域综合外网工程由管道、电缆隧道、电缆沟、人（手）孔、引入与引出配管、室外交接箱等组成；室内综合管网由弱电间、线槽、配管、配线箱、接线盒、智能配线箱、管网支架等组成；综合布线工程主要包括用于建筑弱电系统及综合布线的主干线缆、水平线缆、用户配线、各类配线模块、机柜等。

1.3 本章规定依据现行国家规范与标准《综合布线系统工程设计规范》GB50311-2016、《综合布线系统工程验收规范》GB50312-2016、《民用建筑电气设计规范》JGJ16-2008、《建筑电气工程实施质量验收规范》GB50303-2015、《通信管道与通信工程设计规范》GB50373-2006的要求编制，并与其配套使用。

二、施工准备2.1 区域综合外网工程施工前检查应符合以下要求：1. 施工前进行图纸会审、技术交底。

2. 编制施工方案，明确施工方法及质量标准。

3. 所有材料规格、型号应满足设计文件和技术规范的要求，并有产品合格证及检测报告，使用前由施工单位会同建设单位或监理单位组织进场检验。

4. 施工工具齐备、完好。

5. 室外管道应按通信管道工程验收的相关规定进行检验。

2.2 室内综合管网工程施工前检查应符合以下要求：1. 施工前应依据施工图并结合施工现场实际条件将弱电各系统的线槽、线管进行综合布置、合理安排。
