燃气燃烧器培训教材资料

  • 格式：ppt
  • 大小：1.89 MB
  • 文档页数：41

下载文档原格式

  / 41

合集下载

2024版燃烧机培训课件

2024版燃烧机培训课件

发生火灾时，立即启动应急预案，关 闭燃烧机电源和燃气阀门，使用灭火 器等消防器材进行灭火。
定期组织应急演练，提高员工应急处 置能力和安全意识。
06
环保法规与节能减排技术应用
国家环保法规政策解读
《中华人民共和国环境保护法》 等相关法律法规的解读，明确 企业在环保方面的责任和义务。
国家及地方污染物排放标准的 介绍，包括大气、水、噪声等 方面的排放标准。
环保税、排污许可等环保政策 的解读，了解企业环保成本及 相关政策对企业的影响。
节能减排技术应用实例
高效低氮燃烧技术的介绍，包括 燃烧器设计、燃料选择、空气动
力场优化等方面的内容。
余热回收技术的讲解，如烟气余 热回收、冷凝水回收等，提高能
源利用效率。
清洁燃料的应用，如天然气、生 物质燃料等，降低污染物排放。
企业环保责任落实举措
企业内部环保管理制度的建立和完善，包括环保目标设定、责任制落实、考核奖惩 等方面的内容。
污染物排放监测与报告制度的执行，确保企业污染物排放符合国家及地方标准。
积极参与环保公益活动，提升企业环保形象，同时推动行业环保意识的提高。
THANKS
感谢观看
燃烧机培训课件
目录
• 燃烧机基本原理与结构 • 燃烧机操作与维护 • 燃烧机故障排除与维修 • 燃烧机性能评价与选型 • 安全操作规程与事故应急处理 • 环保法规与节能减排技术应用
01
燃烧机基本原理与结构
燃烧机工作原理
01
02
03
燃料与空气混合
燃烧机通过特定的供气系 统将燃料和空气按一定比 例混合，形成可燃混合气。
辨识燃烧机运行过程 中可能产生的危险源， 如燃气泄漏、高温烫 伤等。

燃烧器系统培训

燃烧器系统培训
04
燃烧器的基本知识
燃烧器的概念和用途
燃烧器是用燃烧方法将燃料转化 为热能的一种高效燃烧设备。为使燃 油或燃气燃烧良好，有效地利用热能 ，必须使燃油或燃气与空气充分混合 ，这主要借助于燃烧器来实现。
燃烧器是锅炉的重要设备，同时 还广泛应用于金属热处理、烘熔、烤 漆、干燥、焚烧、溴化锂制冷机组等 行业。
21
燃烧器的系统构成
燃料系统
燃料系统的功能在于保证燃烧 器燃烧所需的燃料。
燃油燃烧器的燃料系统主要有：油管及接 头、油泵、电磁阀、喷嘴、重油预热器。 燃气燃烧器主要有过滤器、调压器、电磁 阀组、点火电磁阀组。
22
燃烧器的系统构成
设备结构
5、过滤器：其作用是防止杂质 进入电磁阀组和燃烧器内。 6、调压器：作用是降压稳压。 7、电磁阀组：由安全电磁阀和 主电磁阀组成，有分体式和一体 式，一体式电磁阀组内组合有稳 压阀和过滤网。安全电磁阀一般 为快开快闭式。 8)、电磁阀泄漏检测器：作用是 检测电磁阀组的关闭是否严密。 9)、点火电磁阀组：一般有手动 球阀、稳压器、电磁阀组成。主 要用于功率较大的燃烧器。
时燃油属于易燃介质，储存时占地面积大，需单独配置消防、喷淋降温
、防雷接地等安全系统，本质安全要求相对较高；同时燃油燃烧不充分
时容易导致CO等参数异常波动，影响环保参数；在启停炉操作时，燃油
的不充分燃烧导致油雾随着气流粘附在布袋除尘器表面，导致滤孔堵塞
，影响酸性气体、粉尘的进一步处理；布置在烟囱上的连续在线监测系
19
燃烧器的系统构成
燃气（阀组）系统
20
燃烧器的系统构成
监测系统
送风系统 电控系统
燃料系统
Hale Waihona Puke 点火系统下面通过对合肥垃圾焚烧 发电厂一期燃油燃烧器介 绍，就可了解目前使用的 全自动燃烧器的结构和构 成。

燃气灶培训资料

燃气灶培训资料

•燃气灶基础知识
•燃气灶的安装与使用
•燃气灶的故障排查与维修目录
•燃气灶的安全与注意事项
燃烧器混合气体
点火装置点燃
调节火焰大小
03
02
01
燃气灶的工作原理
台式燃气灶
嵌入式燃气灶
红外线燃气灶
燃气灶的类型及特点
热负荷热效率燃气压力
安全装置
燃气灶的术语和定义
2. 准备安装工具
1. 选择安装位置
3. 连接气源
5. 接通电源
4. 检查漏气
燃气灶的安装步骤
1. 打开燃气阀门
2. 点火
3. 调节火力
4. 使用完毕关闭燃气阀门
燃气灶的日常使用方法
燃气灶的点火与调节方法
点火不良
可能的原因有燃气阀门故障、燃气压力不足、喷嘴堵塞等。

火焰异常
漏气
常见故障及原因
火焰异常排查
检查燃气阀门是否正常，检测燃气压力是否在范围内，观察喷嘴
是否堵塞。

点火不良排查
首先清洁电极，然后调整电极间隙，最后检查点火线路是否完好。

漏气排查
使用肥皂水涂抹管道及接头，观察是否有气泡产生，以判断漏气
位置。

故障排查方法与步骤
常见故障的维修与处理方法
点火不良维修
漏气处理
使用燃气灶的安全知识
01020304通风良好定期检查远离可燃物监护使用
清洁灶具
清洗燃烧器
更换灶具配件
保养措施
燃气灶的清洁与保养
漏气应急处理火灾应急处理
预防漏气
安全意识培养01
02
03
04
应急处理与预防措施。

燃烧器程控器培训教材

燃烧器程控器培训教材

在指示器的阅读标记上的符号代表下列故障类型：
◄ 不启动
·其中一个触点没有闭合《燃烧器启动的准备条件》
·外部光线
在控制程序期间或完成之后锁定
例如：
火焰没有熄灭（燃料阀卡死）
燃料阀泄漏
火焰监控回路故障
▲启动程序中止 ·端子8没有收到来自终端开关《a》的OPEN信号
·端子6，7和14保持带电，直到故障消除
观察运行中设备的各个部件是否正常及 火焰探测保护部分是否正常。
.
6
燃气燃烧器燃烧机的调试
• 1．检查外部的燃气是否到位，管路是否 通畅，外部电源控制到位。
• 2．把燃烧机的负荷调至小负荷，点火位 置相应调至小负荷，关闭大负荷进行点 火并观察火焰情况，根据火焰情况对伺 服马达或者风门进行调整
.
7
燃烧器启动的前提条件
⑤ ·扩展火焰燃烧器的燃料阀门的连接。对于两段火燃烧器，《BV2》替代《BV3》被连接。 ··中断引火装置的燃料阀门的连接。 只允许燃料阀门直接连接到端子20。 - 在主燃料侧带有主切断阀（安全切断阀）的装置中，通过端子18或19来控制，而且 - 如果采用两级阀门，当在第一级全关时，通过端子18或19控制其关闭
位置。
-伺服马达故障
更换 检查、调整
-伺服马达限位开关故障
检查、调整
-凸轮开关设置错误
-风门卡死
风压 不足
马达启动，但 是前吹扫阶段 或者之后停止
空气压力开关设置不正确 空气压力开关导管脏 空气压力开关导故障 风扇脏 马达转向错误
检查设置、调整 清洁导压管 更换 清洁 调整
点火 失败
风机启动，点 火变压器供电 正常，没有点 火。
– 燃烧器的控制器必须复位 – 程控器必须在启动位置

《燃气燃烧器》课件

《燃气燃烧器》课件
工作原理
燃气燃烧器的工作原理主要涉及燃气和空气的混合、点火和火焰传播三个过程。在混合 阶段，燃气和空气在燃烧器内充分混合，形成可燃混合物；在点火阶段，火花塞产生的 高压电弧将可燃混合物点燃；在火焰传播阶段，火焰传播至整个混合物，将混合物完全
燃烧。
燃气燃烧器的种类与特点
按燃烧方式分类
分为扩散式燃烧器、部分预混式燃烧器、全预混式燃烧器等。扩散式燃烧器火焰较长，适 用于小负荷；部分预混式燃烧器火焰短而强，适用于中负荷；全预混式燃烧器火焰温度高 、燃烧稳定，适用于高负荷和大容量燃烧装置。
CHAPTER 05
案例分析：某品牌燃气燃烧 器的应用
产品介绍与特点
总结词
详细介绍该品牌燃气燃烧器的设计、功能和特点，突出其独特性和优势。
详细描述
该品牌燃气燃烧器采用了先进的技术和材料，具有高效、安全、环保等特点。其设计简洁大方，操作方便，能够 满足各种不同的烹饪需求。此外，该产品还具有智能控制和节能环保的功能，为用户带来更加舒适和便捷的使用 体验。
商业领域
商业用燃气燃烧器主要用 于宾馆、酒店、餐厅等商 业设施的厨房设备，如灶 具、烤炉等。
家用领域
家用燃气燃烧器主要用于 家庭厨房设备，如燃气灶 、热水器等，为家庭提供 热水和烹饪热源。
CHAPTER 02
燃气燃烧器的设计与制造
设计原则与要求
安全可靠
燃气燃烧器的设计应遵 循安全可靠的原则，确 保在使用过程中不会发
以确保长期稳定运行。
制造工艺
燃气燃烧器的制造工艺应精细 严谨，确保产品质量和性能。
焊接技术
焊接是燃气燃烧器制造中的关 键技术，应采用先进的焊接工 艺，确保焊缝质量和强度。
热处理工艺
适当的热处理工艺可以提高燃 气燃烧器的硬度和耐腐蚀性。

燃烧机培训课件

燃烧机培训课件
26
复位按钮
燃烧程序控制器： 燃烧安全程序控制， 燃烧系统满足安全条 件下，自动吹扫、点 小火、转大火、出现 任何不安全条件，立 即切断燃烧系统并发 出燃烧报警，报警后 自锁定15s后才能复位。
阀门检漏程序控制器： 检测主管路关断阀是 否泄漏，如有泄漏状 况，系统不能继续运 行，并发出报警，根 据控制器显示可知主 阀还是副阀泄漏。
21
压力开关：检测燃气压力是否异常，低压开关控制燃气压力过低关闭 系统，高压开关控制燃气压力过高关闭系统，检漏开关根据检漏程序， 实时检测燃气压力是否异常。
22
关断阀：保证燃烧系统出现任何不安全因素及故障时，双关断阀瞬时 关断（小于1s）燃气供应，从而保证燃烧系统的安全性能。
23
燃气流量调节阀：根据温度信号调整燃气流量大小，从而控制火焰输 出量大小，从而达到恒温控制。
6、点小火：
燃烧系统点火时首先进行点小火，通过小火引燃主火，点小火时，小火电磁阀打 开，小火管路输送燃气至燃烧器，同时点火变压器得电，释放高压，点火棒打 火花，从而点燃小火，小火稳定5s后，进行转主火。
7、转大火：
燃烧系统小火点燃稳定后，燃烧系统打开主阀，引燃主火低火位火焰。
8、关小火恒温控制：
燃烧系统低火位稳定后，5-10s后关闭小火，同时温控表输出信号，控制燃气 流量阀调节燃气流量，实现恒温控制。
主阀检漏过程
副阀检漏过程
32
4、低火限位检测：
燃烧系统准备点小火前检测低火限位是否闭合，保证转大火过程时，主火在最小 开度，保证转火过程的安全，如果低火位未闭合，在吹扫指示灯不熄灭，系统 不进行点火过程。
5、火焰检测：
燃烧系统准备点火前，开始检测燃烧室是否有火焰，如果燃烧室内存在火焰系统 直接燃烧报警，正常无火焰时，系统正常进行点小火。

燃烧器培训教材


动粘度分为 20、60、100 和 200 等 4 个牌号。牌号的数目约等于该油在 50℃时的恩氏粘
度°E50，其质量标准见表
重油的质量指标表(1-1)
项
目
重油牌号
20 号 60 号 10于
5.0
11
15.5 5.5~9.9（E100）
凝固点
不高于
15
20
25
36
闪点（开式）
4
(2) 重柴油 重柴油一般用作中速和低速柴油机燃料。某些电厂也作为锅炉燃料。 按凝点分为 10、20 和 30 等 3 个牌号。 1.8. 粘度与温度的关系(见图 1-2)
5
轻油的性质
• 热值 • 密度， 15°C 时 • 相对密度 (λ=1) • CO2max • 尾气量，干 • 点火温度 • 粘度 • 粘度 • 烟囱内的露点
三：理论计算 3.1. 锅炉出力与喷油量的计算 3.2. 常规燃料的基本热值 3.3. 热工的一些单位换算 3.4. 喷嘴的选择 3.5 油预热时的所需的功率
四：燃烧器的选型及配置
五：燃烧器的基本构造及输送系统 5.1. 轻油三段火 5.2. 轻油比例 5.3. 重油两段 5.4. 重油三段火 5.5. 重油比例 5.6. 重油输送系统 5.7. 油泵进油压力 5.8. ME 分体枪式燃烧器 5.9 T 系列燃烧器
40.5 MJ/kg 940 kg/m³ >25 °C <2.0 % <2.0 % min 120°C 700 mm²/s at 50 °C 15.5 °E at 80 °C 145…155 °C 135 °C
间和同体积 20℃的蒸馏水流出的时间之比，称为该油品在 t℃时的恩式粘度。用符号 E
表示，单位为条件度。

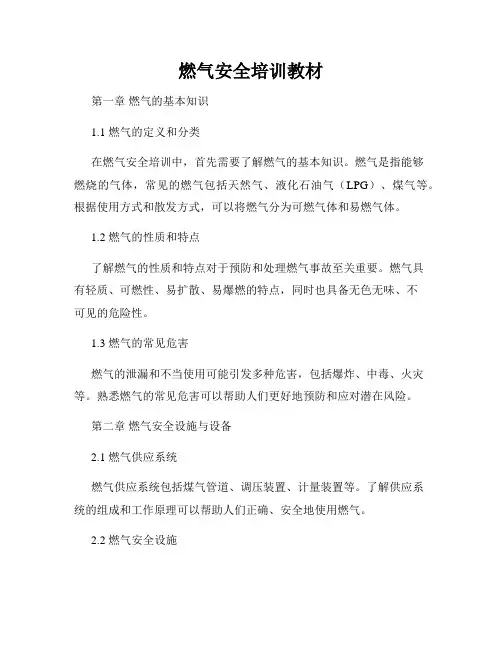

燃气安全培训教材

燃气安全培训教材第一章燃气的基本知识1.1 燃气的定义和分类在燃气安全培训中，首先需要了解燃气的基本知识。

燃气是指能够燃烧的气体，常见的燃气包括天然气、液化石油气（LPG）、煤气等。

根据使用方式和散发方式，可以将燃气分为可燃气体和易燃气体。

1.2 燃气的性质和特点了解燃气的性质和特点对于预防和处理燃气事故至关重要。

燃气具有轻质、可燃性、易扩散、易爆燃的特点，同时也具备无色无味、不可见的危险性。

1.3 燃气的常见危害燃气的泄漏和不当使用可能引发多种危害，包括爆炸、中毒、火灾等。

熟悉燃气的常见危害可以帮助人们更好地预防和应对潜在风险。

第二章燃气安全设施与设备2.1 燃气供应系统燃气供应系统包括煤气管道、调压装置、计量装置等。

了解供应系统的组成和工作原理可以帮助人们正确、安全地使用燃气。

2.2 燃气安全设施在使用燃气的过程中，必须配备一系列燃气安全设施，如燃气阀门、泄漏报警器、燃气灶具等。

这些设施起到监测、报警和控制燃气的作用，确保使用过程中的安全性。

第三章燃气使用与操作指南3.1 燃气炉具的正确使用使用燃气炉具时，需要注意火焰大小、煤气泄漏的预防和处理方法，同时要了解炉具的自动点火和熄火装置，以及日常的清洁和维护方法。

3.2 燃气灶具的安全使用使用燃气灶具时，要掌握正确的点火方法，注意煤气泄漏的检测和排除，避免明火煮油等不安全操作，同时保持灶具的清洁和维护。

3.3 燃气热水器的安全使用燃气热水器的使用必须注意煤气泄漏的预防和处理，正确操作热水器开关和调节温度，以及定期清洗和维护热水器的部件。

第四章燃气事故的应急措施4.1 发生燃气泄漏时的应急处理当发生燃气泄漏时，安全人员和使用者需要迅速采取应急措施，包括关闭燃气阀门、通风、避免明火以及报警求助等，确保人身和财产安全。

4.2 燃气事故的报警和紧急救援燃气事故发生时，应及时拨打紧急救援电话，向相关部门报警，并采取必要的安全措施，等待救援人员的到来。

第五章燃气安全知识普及5.1 燃气安全宣传燃气安全宣传工作是预防燃气事故的重要手段，可以通过举办讲座、制作宣传资料等方式，普及燃气安全知识，加强公众的安全意识。

燃烧器培训教材

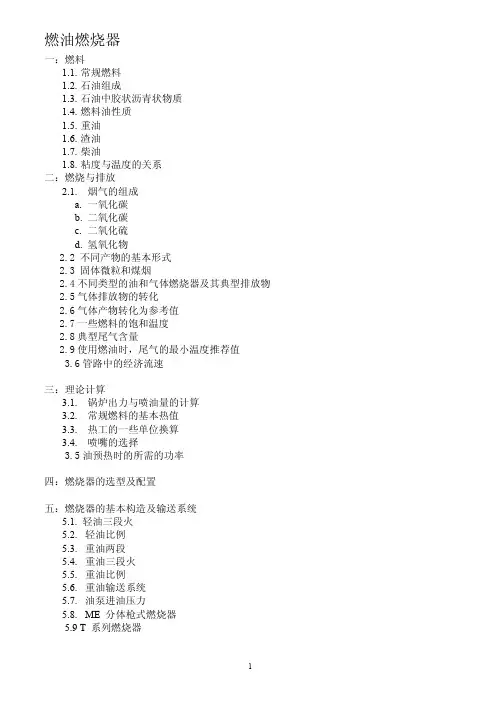

燃油燃烧器
一：燃料 1.1. 常规燃料 1.2. 石油组成 1.3. 石油中胶状沥青状物质 1.4. 燃料油性质 1.5. 重油 1.6. 渣油 1.7. 柴油 1.8. 粘度与温度的关系
二：燃烧与排放 2.1. 烟气的组成 a. 一氧化碳 b. 二氧化碳 c. 二氧化硫 d. 氢氧化物 2.2 不同产物的基本形式 2.3 固体微粒和煤烟 2.4 不同类型的油和气体燃烧器及其典型排放物 2.5 气体排放物的转化 2.6 气体产物转化为参考值 2.7 一些燃料的饱和温度 2.8 典型尾气含量 2.9 使用燃油时，尾气的最小温度推荐值 3.6 管路中的经济流速
40.5 MJ/kg 940 kg/m³ >25 °C <2.0 % <2.0 % min 120°C 700 mm²/s at 50 °C 15.5 °E at 80 °C 145…155 °C 135 °C
间和同体积 20℃的蒸馏水流出的时间之比，称为该油品在 t℃时的恩式粘度。用符号 E
表示，单位为条件度。
用其他不同粘度计所求得的以条件单位表示的粘度还有赛氏粘度、雷式粘度和巴氏
粘度。美国采用赛氏秒，此单位为一定温度时，60cm3 液体试样自赛氏粘度计中流出所需
之时间，以秒表示。赛氏温度计有两种，即通用赛氏和赛氏-福氏粘度计，分别作雷氏 1
41 MJ/kg 940 kg/m³ >15 °C <1.0 % <1.0 % min 80 °C 200 mm²/s at 50 °C 5 °E at 80 °C 135…155 °C 110 °C
6
No. 60 号重油性质
• 热值 • 密度， 15°C 时 • 凝点 • 水含量 • 硫磺含量 • 点火温度 • 粘度 • 粘度 • 烟囱内的露点 • 压力喷嘴燃烧器雾化温度

油气两用燃烧器培训资料(共 40张PPT)





4)、风压开关：监测送风压力，保障鼓风机运转正 常。 5)、燃气高压保护开关：监测燃气压力是否过高。 燃气压力过高超过燃气阀门工作范围，燃气阀门可 能无法关闭。 6)、燃气低压保护开关：监测燃气压力是否过低。 燃气压力过低无法克服燃气阀门、燃烧器和锅炉炉 膛共同形成的阻力，火焰无法形成并可能逆燃造成 危险。




8.双排污布置 容量≥4t/h锅炉最低部均设置前、后排污装置，便于 排净锅内杂物。 9. 烟箱密封独特 采用对开式左、右小烟箱门，方便开启及烟管清灰检 修。烟箱门采用多级迷宫式密封设计，密封填料是特制的， 锅炉检修后可以重复使用，仍能保持其原有良好的密封效 果，彻底解决了烟箱漏烟的问题。 10. 本公司专利外包技术 从美学角度设计锅炉外包，采用专利技术对锅炉外表



4)、燃气碟阀：在燃烧头燃气进口处，可控制燃气量的 大小。 5)、连杆机构：连接凸轮盘与风门挡板、燃气碟阀。 6)、燃烧头混焰盘：使燃气与空气充分混合，并按照设 计使火焰旋转而出。


3.燃烧器的送风系统

1)、鼓风电机：驱动风扇叶轮旋转。 2)、风扇叶轮：由鼓风电机驱动，通过燃烧头向炉膛 内送风，克服炉膛背压和送氧。

2)、燃气调压稳压器：稳定由燃气调压器送来的燃气的 压力。

3)、燃气过滤器：过滤燃气中的杂质。

4)、燃气压力表：显示安装点燃气压力。 5)、燃气管道补偿器：消除管路中应力，便于燃气管道 安装。


6)、燃气调压器：将燃气压力由公斤级调整到燃气阀组 适应的毫巴级。
7)、燃气球阀：人为手动控制燃气的供给。在燃烧器停 止使用时手动关闭防止燃气意外泄露。
威索GL5/1-D油气两用燃烧器 培训资料
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

LME 11...运行状态指示
• 根据下表来判断燃烧器所处状态：
故障锁定后,复位按钮按住3秒以上进入故障代码诊断
点火系统
• 燃气的点火变压器为单极式点火变压器. 220V电压通过点火变压器产生8KV左右的 高压,对地产生火花来引燃燃气.
火焰检测部分
• 中小出力燃气燃烧器通常采用电离电极回 路进行火焰检测 • 可燃性气体在燃烧的时候在燃烧空间有大 量的游离的带有极性的离子存在,如果在火 焰中放入根电极,并且与火焰盘(接地)之间 存在电压,则在电压的作用下,形成一个离 子电流.使火焰检测回路闭合. • 根据电离电流的存在及大小,控制器判断是 否有火焰以及火焰质量.
燃气阀组的选择
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。

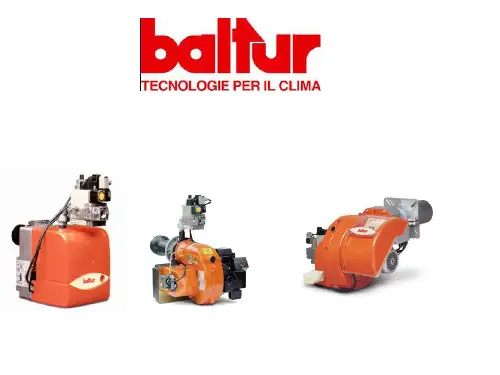

百得燃气燃烧器
• 燃气燃烧器的运行方式有单段火、两段火 和两段渐进式/比例调节式。
• 单段火: 只有一个出力，运行方式为开/关。
• 两段火: 有大火和小火两个出力，可以根据锅炉温控器 (压力开关)的命令而工作在小火(一段火)或者大火(两段 火)，或者停机。 两段渐进式:最小出力与最大出力之间的转换过程是渐进 的、平滑的。
燃气燃烧器结构
• 燃烧三要素:可燃物,氧气,着火点 • 所以燃烧器就分为燃气控制系统;空气调节 系统; 电气自动控制系统
一、燃气控制系统
• 1、最小燃气压力开关 • 作用:检测燃气压力,当 检测到管道内压力大于 设定值,2点与3点由断开 状态变成闭和,接通控制 器,燃烧器才可以启动
*最大燃气压力开关与此相反,当压力超过其 限定值则断开燃烧器.
• BRAHMA电磁阀
调节方法: 松开锁紧螺丝,转动圆环 3,顺时针调小流量,逆 时针调大流量. 拧下防护外盖,调节一字 螺丝1,顺时针增加打 开时间,逆时针减少打 开时间 用扳手调节螺母2,顺时 针减小快开流量,逆时 针增大快开流量
HONEYELL单阀
• HONEYELL流量阀 • HONEYELL安全阀
• 最小燃气压力开关的其他运用 • 根据压力变化,检测管道有无堵塞与漏气 • 在没有燃气压力表的情况下,可以用来测量 压力
2、燃气电磁阀
• 燃烧器电磁阀有MV系列的单阀，一个阀来 控制燃气的开闭与流量调节。一般运用在 单段火小机器上面。 • 阀组型号表示的意义 ：MB, DMV=整体阀 ，包含调压器和过滤器 • MV=一个阀，不包含调压器和过滤器 • 50-50 DH =两个阀，数字为阀的直径，mm • D=DUNGS, H=HONEYWELL, B=BRAHMA
风门伺服电机的调节
• BERGER STA 5 B0. 36/8 3N 23 • 调节方法:小火风门30左 右,大火90,电磁阀凸轮 (第二火焰接通凸轮)处在 大小火风门中间位置
• STA 13B0.36/8
������ ������ ������
三、电气自动控制系统
• LME 11...时序图 • • • • • • • • • • AL 出错信息 (报警) BV... 燃料阀 EK... 锁定复位按钮 FS 火焰信号 GP 燃气压力开关 LP 空压开关 M 风机电机 R 控制温控器 SB 安全温控器 Z 点火变压器
HONYWELL流量阀调节
• 流量调节 • 如图，卸下两个螺钉1， 拿掉保护盖2。用扳手 转动外六角螺母3，逆 时针转增大流量，顺 时针转减小流量。
HOห้องสมุดไป่ตู้YWELL流量阀调节
• 初始压力调节---用螺 丝刀调节螺母3内部的 螺丝4：逆时针转动增 大压力，顺时针转动 减小压力。 • 打开速度调节---用螺 丝刀调节螺丝5：逆时 针加大打开速度；顺 时针转动减小打开速 度 图
二、空气调节系统
• 空气调节系统主要有空气压力开关检测是 否马达是否工作; 燃烧头对风压以及燃烧 紊流的调节;空气风门进风量调节. • 空气压力开关
燃烧头调节
• 正确的风门与燃烧头的配合
• 开始调试的时候，一般把燃烧头内的空气 通道放在中间的位置，然后启动燃烧器进 行调试。当达到最大出力后，再逐渐关小 燃烧头内的空气通道。将风机入口的风门 挡板尽量开大，然后前后移动燃烧头火焰 扩散筒，调节空气的流率使之适当。 • 注意：调节过程中千万不要把燃烧头内的 空气通道全部关上
双段火燃气电磁阀 DUNGS MB-ZRDLE
• 1 - 一段火流量和两段火流量 调节器的锁紧螺丝 • 2 - 调压器调节螺丝的盖 • 3 - 最小燃气压力开关 • 4 - 安全阀 • 5 - 进口压力测孔 • 6 - 过滤器 • 7 - 调压器出口压力测孔 (Pa) • 8 - 工作阀 (一段火和两段火) • 9 - 一段火燃气流量调节环 • 10 - 两段火燃气流量调节环 • 11 - 阀打开时燃气流量调节 器的盖，可反过来作为调节工 具
双段单电磁阀 DUNGS ZRDLE
• 一般与HONYWELL安全阀组合 • 图 起来用 • 要调节阀初始打开的行程， 拧下盖“F”，转动“G”。顺 时针减小流量，逆时针增加 流量 • 小火(第一段)阀开度调节 • 在调节小火和大火流量前， 先松开圆柱头螺钉"D"(没有 涂漆)，向标示(+)的方向 (逆时针)旋转大火(第二段) 调节柄"L"至少一圈。
燃烧器电路连接
• 图
常见故障现象
气源与阀组的选型
燃气热值: 天然气:Hi=35.80 MJ/m3=8550 kcal/m3=9.9KW 液化石油气Hi=92.1 MJ/m3=22000 kcal/m3=25.5KW 城市煤气Hi=16.75 MJ/m3=4000 kcal/m3=4.5KW
• 压力换算: • 1bar≈1kg≈0.1Mpa=1000mbar≈10mm.w.c • 例:30mbar=3Kpa=300mm.w.c=0.03kg
DUNGS MB - ZRDLE...调节方法
• 把保护盖(2)转到一边，就可以调节调压器的输出 压力。全部行程为60圈。第一次启动燃烧器，先 向(+)的方向最少拧15圈。孔的附近有指示增大压 力(顺时针方向旋转)或减小压力(逆时针旋转)的 箭头。没有燃气时，该调压器是关闭的 • 工作阀(8)：工作阀打开的初始阶段为快开，然后 再缓慢打开到一段火位置火两段火位置。初始开 度对一段火开度和二段火开度均有影响。旋转调 节杆(11)，顺时针方向减小快开行程，逆时针方 向加大快开行程。
燃气检漏装置
• 检漏装置的作用:检燃气阀组之间的密封性 • DUNGS VPS 504...通过检漏装置内部的泵 和隔膜，使得被测试部位的压力比阀上游 的压力高20mbar,如果压力没有降低则通过。 • SIEMENS LDU11...该控制盒有一个普通的 压力开关，可在启动前或者每次停机后立 即自动检查燃气燃烧器阀门的密封情况。 检漏的结果是通过对两个阀门之间气路的 压力进行两个阶段的测试后得到的。
• 工作阀一段火(小火)开度的调节 • 松开圆柱头螺钉(1)，向标示(+)的方向(逆时针)旋转 两段火(大火)调节环(10)至少一圈。注意：如果没有 向(+)的方向旋转大火调节柄至少一圈，则阀无法打 开到小火位置。转动一段火调节环(9)来设置小火时 阀的开度： 顺时针转动减小燃气流量，逆时针转动 增加燃气流量。一段火阀的开度范围相当于调节环转 动三圈半。 • 工作阀两段火(大火)开度的调节 • 松开圆柱头螺钉(1)，向标示(+)的方向(逆时针)旋转 两段火(大火)调节环(10)增大燃气流量，反之则减小 燃气流量。全部的开度调节范围相当于调节环转动约 五圈。
• 旋转调节柄"E"来设置小火时阀的开度： 依箭头指示， 向(+)的方向(逆时针)旋转 两圈多(考虑到限位开关)。顺时针减小流 量， 逆时针增加流量。"E"的全部行程约 为31/2圈。 • 当小火全开时，流量相当于大火全开流量 的40%。 • 大火(第二段)阀开度调节 • 松开圆柱螺钉"D"，向标示(+)的方向(逆时 针)旋转大火(第二段)调节柄"L"增加流量 顺时针调节减小流量， 逆时针调节增大流 量。
燃气管道
液化气管道供气图
燃烧器的选型
• 上图是一条压力-功率曲线图。纵坐标为燃 烧器风机所能克服的炉膛背压。曲线内的 区域是燃烧器的工作范围。燃烧室压力和 要求的燃烧器功率的交叉点即为工作点， 如果落在某一型号燃烧器的工作曲线内， 则表示该型号能够胜任该工作。 • 一体式燃烧器是鼓风机内置，燃烧器所能 获得的空气量是一个固定的参数。机身不 受气源的影响,而根据不同的气源热值及压 力,所需要的燃气量来决定阀组大小.
LME…工作程序描叙
• 当电源接通(温控开关闭合)后2.5秒风机M 得电工作,同时空气压力LP检测到风压,此 过程为预吹风阶段,目的是清除炉膛内烟气; 维持35秒后,点火变压器Z得电,对地产生 8KW高压火花,其后2秒,电磁阀得电打开燃 气通道,该过程为点火阶段;随着火焰的产 生,离子棒FS检测火焰,3秒钟点火变压器停 止打火,成熟火焰建立完成工作.
• 比例调节式 : 如果在标准的渐进是燃烧器基础上加上 一个PID电子比例调节器RWF40，就变成比例调节式燃烧器， 这样根据锅炉传感器(温控器或者压力开关)的信号，燃烧 器可以停留在工作范围内的任意一点，是系统的工作始终 能够处于平衡状态
• 单段/双段或者双段渐进式燃烧器采用温控 器的闭合与断开来控制燃烧器的启停与大小 火之间的转换 • 比例调节燃烧器用传感器采用4-20mA信号
