制冷系统的基础知识

制冷原理知识点总结

1. 制冷原理概述

制冷原理是利用某一制冷剂在内外受热、膨胀、压缩和其他物理性质变化规律的基础上，通过电能、热能、机械能等形式的能量输入，使制冷剂完成循环过程，从而实现对被制冷物体的制冷效果。制冷原理是制冷技术的核心内容，也是制冷设备和系统设计、运行的基础。

2. 制冷剂的种类和性质

制冷剂是制冷循环系统中的工质，它要能承载、存储、传递和释放热量，发生相变、压缩、膨胀等物理过程，具有较高的比热容和潜热；同时要具有较高的冷凝温度和较低的蒸发温度。常见的制冷剂有氨、氮、二氧化碳、氟利昂等。制冷剂的选择应根据制冷系统的工作条件和要求，确保安全、稳定和高效的制冷运行。

3. 制冷循环系统

制冷循环系统是由蒸发器、压缩机、冷凝器、节流阀等四个基本部件以及连接它们的管道和附件组成的。它的基本工作原理是：制冷剂在蒸发器中蒸发吸收热量，经过压缩机增压并排入冷凝器，冷凝器中冷凝成液体，释放热量，然后通过节流阀减压并回到蒸发器再次循环。这一循环过程不断地吸热、排热，从而达到制冷的目的。

4. 制冷循环系统的工作过程

（1）蒸发过程：制冷剂在低压条件下，通过吸收外界热量而蒸发成气体，从而降低被制冷物体的温度。

（2）压缩过程：蒸发后的制冷剂以气态进入压缩机，受到压缩机的压缩，升高了压力和温度。

（3）冷凝过程：经过压缩后的制冷剂进入冷凝器，在高温高压条件下，释放热量而冷凝成液体，给出热量。

（4）节流过程：冷凝成液态的制冷剂通过节流阀迅速减压，降低了温度和压力，准备进入蒸发器。

5. 制冷循环系统的热力分析

制冷循环系统是在冷凝器和蒸发器之间进行热量交换的，这两个部件是系统工作热力分析的关键。冷凝器的工作原理是：制冷剂冷凝，放热至外界冷却介质；蒸发器的工作原理是：制冷剂蒸发，吸收外界热量。通过对蒸发器和冷凝器的热力分析，可以计算出系统的冷量、功率、效率等参数。

6. 制冷循环系统的性能评价 对制冷循环系统的性能评价主要包括冷量、功率、效率、性价比等技术指标。冷量是指制冷循环系统每单位时间内从被制冷物体吸热的量，通常以千焦耳或千瓦小时为单位；功率是指制冷循环系统所需的输入功率，通常以千瓦为单位；效率是指制冷循环系统的制冷效果与能量输入之间的比值，通常用COP（制冷系数）来表示。性价比是综合了制冷循环系统的制冷效果、能耗、投资成本等因素的综合评价指标。

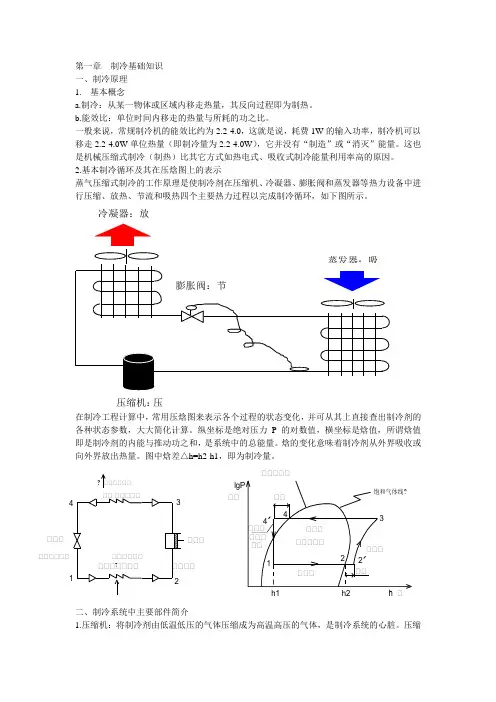

第一章 制冷基础知识

一、制冷原理

1. 基本概念

a.制冷：从某一物体或区域内移走热量，其反向过程即为制热。

b.能效比：单位时间内移走的热量与所耗的功之比。

一般来说，常规制冷机的能效比约为2.2-4.0，这就是说，耗费1W的输入功率，制冷机可以移走2.2-4.0W单位热量（即制冷量为2.2-4.0W），它并没有“制造”或“消灭”能量。这也是机械压缩式制冷（制热）比其它方式如热电式、吸收式制冷能量利用率高的原因。

2.基本制冷循环及其在压焓图上的表示

蒸气压缩式制冷的工作原理是使制冷剂在压缩机、冷凝器、膨胀阀和蒸发器等热力设备中进行压缩、放热、节流和吸热四个主要热力过程以完成制冷循环，如下图所示。

在制冷工程计算中，常用压焓图来表示各个过程的状态变化，并可从其上直接查出制冷剂的各种状态参数，大大简化计算。纵坐标是绝对压力P的对数值，横坐标是焓值，所谓焓值即是制冷剂的内能与推动功之和，是系统中的总能量。焓的变化意味着制冷剂从外界吸收或向外界放出热量。图中焓差△h=h2-h1，即为制冷量。

二、制冷系统中主要部件简介

1.压缩机：将制冷剂由低温低压的气体压缩成为高温高压的气体，是制冷系统的心脏。压缩膨胀阀：节流 压缩机：压蒸发器：吸冷凝器：放热

蒸蒸蒸蒸蒸蒸蒸 蒸蒸蒸 蒸蒸蒸蒸蒸蒸蒸蒸 蒸蒸蒸蒸蒸? 蒸蒸蒸蒸蒸蒸蒸蒸蒸蒸蒸蒸蒸蒸蒸蒸蒸蒸蒸2341蒸蒸h2h1蒸蒸蒸蒸蒸蒸蒸蒸蒸蒸蒸饱和气体线?443221h 蒸蒸蒸蒸蒸蒸蒸 蒸蒸蒸蒸蒸lgP 蒸蒸 蒸蒸蒸蒸蒸蒸蒸机的形式如下所示：

按开启方式分类 按压缩形式分类

●全封闭式压缩机 ●往复式(活塞式)压缩机

（天加风冷式冷热水机组、风冷管道式分体空调机组采用） ●滚动转子式压缩机

氨制冷基础知识与原理

氨制冷是一种常见的制冷方式，广泛应用于工业和商业领域。它的基础知识包括氨的性质、循环系统的构成和工作原理。

氨的性质

氨（NH3）是一种无色气体，具有刺激性气味和可燃性。它是一种高效的制冷剂，具有较大的制冷量和良好的热传导性。氨的沸点为-33.34°C，在常温下容易液化，因此适合用于制冷。

循环系统的构成

氨制冷循环系统由四个主要组件组成：压缩机、冷凝器、膨胀阀和蒸发器。

1.压缩机：压缩机是氨制冷循环的关键组件，负责将氨气从低压态压缩为高压态。这个过程会显著增加氨气的温度和压力，将其制冷能力提高。

2.冷凝器：冷凝器是接收由压缩机排出的高温高压氨气，并通过冷却和冷凝过程释放热量。冷凝器通常是由管道和散热器组成的，冷却介质（通常为水或空气）通过管道流动，将氨气冷却至液态。

3.膨胀阀：膨胀阀是控制制冷剂流量的关键组件。它负责将高压液态氨气通过节流孔膨胀为低压氨气，使其进入蒸发器。

4.蒸发器：蒸发器是氨制冷循环中的冷却部分，它负责将低压液态氨气转化为低温蒸汽。在蒸发器中，氨气吸收周围的热量，从而形成冷气。常见的蒸发器类型有换热器、冷却塔和冷冻箱等。

工作原理 氨制冷的工作原理基于制冷剂的物理特性和热力学原理。

1.蒸发过程：在蒸发器中，低压液态氨气经过膨胀阀进入，温度和压力降低，形成低温蒸汽。蒸发器中的介质（如水或空气）吸收蒸发过程中释放的热量，冷却周围空气或物体。

2.压缩过程：低温蒸汽进入压缩机，被压缩为高温高压氨气。压缩过程中，氨气的温度和压力显著增加，以便更好地释放热量。

3.冷凝过程：高温高压氨气进入冷凝器，在冷却介质的作用下，氨气冷却并逐渐液化。冷凝过程中，热量从氨气中移除，并通过冷却介质释放到外部环境中。

4.膨胀过程：液态氨气通过膨胀阀进入蒸发器，低温低压状态下再次循环。

循环系统中，氨气在压缩和膨胀的过程中，通过吸收和释放热量，实现了制冷效果。通过不断循环，整个系统能够持续制冷。

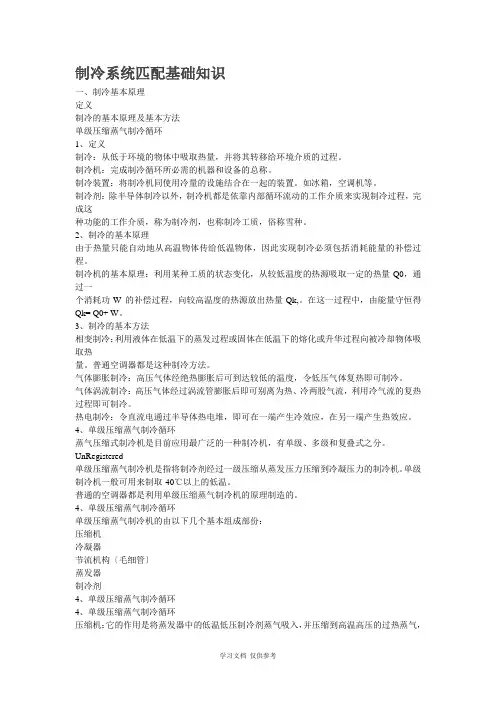

学习文档 仅供参考 制冷系统匹配基础知识

一、制冷基本原理

定义

制冷的基本原理及基本方法

单级压缩蒸气制冷循环

1、定义

制冷：从低于环境的物体中吸取热量，并将其转移给环境介质的过程。

制冷机：完成制冷循环所必需的机器和设备的总称。

制冷装置：将制冷机同使用冷量的设施结合在一起的装置。如冰箱，空调机等。

制冷剂：除半导体制冷以外，制冷机都是依靠内部循环流动的工作介质来实现制冷过程，完成这

种功能的工作介质，称为制冷剂，也称制冷工质，俗称雪种。

2、制冷的基本原理

由于热量只能自动地从高温物体传给低温物体，因此实现制冷必须包括消耗能量的补偿过程。

制冷机的基本原理：利用某种工质的状态变化，从较低温度的热源吸取一定的热量Q0，通过一

个消耗功W 的补偿过程，向较高温度的热源放出热量Qk,。在这一过程中，由能量守恒得

Qk= Q0+ W。

3、制冷的基本方法

相变制冷：利用液体在低温下的蒸发过程或固体在低温下的熔化或升华过程向被冷却物体吸取热

量。普通空调器都是这种制冷方法。

气体膨胀制冷：高压气体经绝热膨胀后可到达较低的温度，令低压气体复热即可制冷。

气体涡流制冷：高压气体经过涡流管膨胀后即可别离为热、冷两股气流，利用冷气流的复热过程即可制冷。

热电制冷：令直流电通过半导体热电堆，即可在一端产生冷效应，在另一端产生热效应。

4、单级压缩蒸气制冷循环

蒸气压缩式制冷机是目前应用最广泛的一种制冷机，有单级、多级和复叠式之分。

UnRegistered

单级压缩蒸气制冷机是指将制冷剂经过一级压缩从蒸发压力压缩到冷凝压力的制冷机。单级制冷机一般可用来制取-40℃以上的低温。

普通的空调器都是利用单级压缩蒸气制冷机的原理制造的。

4、单级压缩蒸气制冷循环

单级压缩蒸气制冷机的由以下几个基本组成部份：

压缩机

冷凝器

节流机构〔毛细管〕

蒸发器

制冷剂

4、单级压缩蒸气制冷循环

4、单级压缩蒸气制冷循环

压缩机：它的作用是将蒸发器中的低温低压制冷剂蒸气吸入，并压缩到高温高压的过热蒸气，学习文档 仅供参考 然
