工程制图复习题一、填空题：1、根据投射线的类型，投影法可分为（中心投影）和（水平投影）。
2、根据投射线与投影面是否垂直，平行投影法又可分为（斜投影法）和（正）。
3、（三面投影）是工程中应用最广泛的一种图示方法。
4、点的三面投影规律是：①点的（正面投影）与点的（水平投影）的连线垂直于OX轴。
②点的（正面）与点的（侧面投影）的连线垂直于OZ轴。
③点的（正面投影）到OX轴的距离（等于）点的（侧面投影）到OZ轴的距离。
5、在三投影面体系中直线与投影面的相对位置可分（投影面平行线）、（一般位置直线）和（投影面垂直线）。
6空间两直线的相对位置可分为（平行）、（垂直）、（相交）和（交线）四种。
7、空间两直线互相平行，则它们的（平面投影也平行）。
8、空间两直线相交，则它们的（所在平面相交），而且各同面投影的交点就是两直线空间交点的（交线）。
9、互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影（互相垂直）。
10、在三投影面体系中平面与投影面的相对位置可分（平行）、（垂直）和（一般位置）11、在平面内取点和取线的关系是：欲在平面内（取线），须先在平面内（取点），而欲在平面内（取点），又须先在平面内（取线）。
12、直线与平面的相对位置有（平行）、（相交）和（垂直）。
13、直线与平面相交求交点的方法有（线面交点法）和（积聚性法）。
14、平面与平面的相对位置有（平行）、（相交）和（垂直）。
15、平面与平面相交求交线的方法有（积聚性法）（线面交点法）和（辅助平面法）。
16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。
②__新的投影面必须垂直于原有的一个投影面 __ 。
19、在一般情况下，平面体的相贯线是（封闭的空间折线）。
20、相贯线可见性判定原则是：_当两立体的相交表面都可见时，交线才可见____。
21、在一般情况下，两曲面体的相贯线是（闭合的空间曲线）。
复习题答案一、判断选择：1．已知一立体的轴测图，按箭头所指的方向的视图是（ C ）。
2．已知主视图和俯视图，正确的左视图是（C ）。
A B C D 3．图示断面的正确画法是（ C ）。
4．已知立体的主、俯视图，正确的左视图是（B ）。
A B C D5．正确的左视图是（ D ）。
A B C D 6．已知物体的正面、水平投影，请选择正确的侧面投影。
（ B）A B C D 7．已知圆柱被截取切后的主、俯视图，正确的左视图是（c ）。
8．已知带有圆孔的球体的四组投影，正确的一组是（c ）。
9．已知物体的主、俯视图，正确的左视图是（a ）。
(a)(b)(d)(c)12．选择正确的左视图。
（ c ）(a)(b)(c)(d)13．选择正确的左视图。
（d）(a)(b)(c)(d)14．选择正确的左视图。
（ b ）(d)(c)(b)(a)15．选择正确的左视图。
（b ）(d)(c)(b)(a)16．选择正确的左视图。
（ c ）二、填空：1．投影法分 和 两大类。
2．同一机件如采用不同的比例画出图样，则其图形大小___ ___（相同，不同），但图上所标注的尺寸数值是___ ___（一样的，不一样的）。
3．判断立体表面上指定线段、平面相对于投影面的位置，将结果填写在右下表中。
4．基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为 。
5．判断B －B 断面图，正确的答案是 c 。
6．看懂主、俯视图，想象出组合体的形状，找出错误的左视图 D 。
线段AB线段BC 线段CD 平面P 平面Q 平面R线线线面面面7．空间两直线的相对位置有、、三种。
8．三视图的投影规律是：主视图与俯视图；主视图与左视图；俯视图与左视图。
远离主视图的方向为方，靠近主视图的方向为方。
三、作图：1.试作一直线HG平行与直线AB，且与直线CD、EF相交。
2.求作平面与立体表面的交线，并补全立体的投影。
3.分析平面立体的截交线，并补全平面立体的三面投影。
建筑工程制图复习题一、填空题1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。
在建筑剖面图中应补充标注出房屋内部的一些标高，如__________等。
2、结构平面图是表示建筑物室外地面以上各层平面承重构件布置的图样。
楼层结构平面图是采用楼面上方的一个水平剖面图来表示。
3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成条形基础；柱下的基础做成独立基础。
4、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以粗实线绘制，直径为14mm，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图编号，下方分母表示被索引的图纸编号。
5、钢筋混凝土是由水、水泥、黄砂、石子按一定比例配合搅拌而成的？复合材料。
钢筋的特点是抗拉强度高，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉应力？，混凝土主要承受压应力？。
6、尺寸一般标注在图样轮廓线之外，不可与__________、__________及符号相交。
当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最近？，尺寸线离最外轮廓线的距离一般不小于__________。
7、有些物体内部形状复杂或层次较多，可用__________剖切。
对建筑物多层构造的部分可采用分层局部？剖切。
8、指北针外圆用细实线绘制，圆的直径为24mm。
9、写出下列常用结构构件的代号名称：B板、QL圈梁、YP雨篷、GL过梁。
10、钢筋混凝土构件中的钢筋按其作用可分为受力筋、架力筋、分布筋、箍筋、构造筋。
11、当用剖切平面剖切物体时，只画出物体与剖切平面相交部分的图形称为断面图。
12、总平面图是用来表示整个建筑基地的总体布局,包括新建房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及与原有环境的关系和邻界情况等情况。
《国家制图标准》规定：总平面图的常用比例应为1：500，1：1000，1：2000。
“画法几何及工程制图"复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。
土木工程图样是土木工程建设中的重要技术文件,工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。
作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。
本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。
复习重点：第1章制图基本知识与技术掌握制图基本知识:制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。
第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥)的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解基本概念）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图(了解了解基本概念）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图(了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

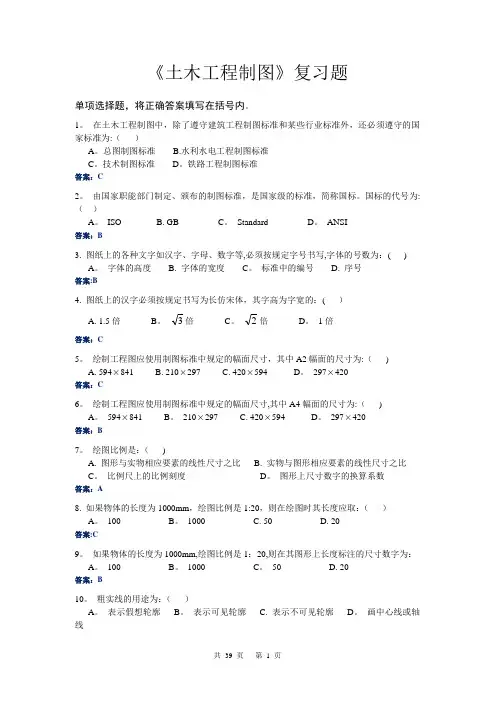

《⼟⽊⼯程制图》复习题《⼟⽊⼯程制图》复习题单项选择题，将正确答案填写在括号内。
1. 在⼟⽊⼯程制图中，除了遵守建筑⼯程制图标准和某些⾏业标准外，还必须遵守的国家标准为：( )A.总图制图标准B.⽔利⽔电⼯程制图标准C.技术制图标准D.铁路⼯程制图标准答案：C2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( )A. ISOB. GBC. StandardD. ANSI答案：B3. 图纸上的各种⽂字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的⾼度B. 字体的宽度C. 标准中的编号D. 序号答案：B4. 在字体的号数系列中，字体的号数值是其前⼀个号数值的：( )A. 1.2倍3倍 D. 2倍答案：B5. 图纸上的汉字必须按规定书写为长仿宋体，其字⾼为字宽的：( )A. 1.5倍B. 3倍倍答案：C6. 绘制⼯程图应使⽤制图标准中规定的幅⾯尺⼨，其中A2幅⾯的尺⼨为：( )A. 594 841B. 210 297D. 297 420答案：C7. 绘制⼯程图应使⽤制图标准中规定的幅⾯尺⼨，其中A4幅⾯的尺⼨为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：B8. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其⼤⼩为：( )A. 25mmB. 15mmC. 20mmD. 10mm答案：A9. 绘图⽐例是：( )A. 图形与实物相应要素的线性尺⼨之⽐B. 实物与图形相应要素的线性尺⼨之⽐C. ⽐例尺上的⽐例刻度D. 图形上尺⼨数字的换算系数答案：A10. 如果物体的长度为1000mm，绘图⽐例是1:20，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 20答案：C11. 如果物体的长度为1000mm，绘图⽐例是1:20，则在其图形上长度标注的尺⼨数字为：A. 100B. 1000C. 50D. 20答案：B12. ⽐例尺是三棱柱形的，按⽐例画图时，应使⽤⽐例尺，它的作⽤是：( )A. 按⽐例进⾏尺⼨度量C. 与计算器的作⽤类似D. 可画直线答案：A13. 粗实线的⽤途为：( )A. 表⽰假想轮廓B. 表⽰可见轮廓C. 表⽰不可见轮廓D. 画中⼼线或轴线答案：B14. 中粗虚线的⽤途为：( )A. 表⽰假想轮廓B. 表⽰可见轮廓C. 表⽰不可见轮廓D. 画中⼼线或轴线答案：C15. 粗线、中粗线和细线的宽度⽐率为：( )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:1 答案：D16. 虚线由短画和短间隔组成，如下图所⽰，其短画的长度a的值应取：( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm答案：C17. 点画线由长画、短间隔和点组成，如下图所⽰，其长画的长度a的值应取：( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm答案：D18. 右图中直径尺⼨注法错在：( )B. 尺⼨数字没有居中C. 尺⼨线应该倾斜D. 直径尺⼨应该注在圆外答案：C19. 右图中直径尺⼨注法错在：( )A. 尺⼨起⽌符号应为短斜线B. 尺⼨数字不能⽔平注写C. 尺⼨数字应注写在圆内D. 尺⼨数字注写的引出线不应从尺⼨线端点引出答案：D20. 右图中长度尺⼨注法错在：( )A. 尺⼨起⽌符号倾斜⽅向不对B. 尺⼨线距离标注位置太远C. 该尺⼨应注写在图形轮廓内D. 尺⼨线不应是图形轮廓线的延长线答案：D21. 绘图仪器中分规的主要作⽤是：( )A. 画圆或圆弧B. 是圆规的备⽤品C. ⽤来截量长度D. 只是等分线段答案：C22. 徒⼿画图草图时：( )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意⼀些C. 所有图线⼀样，没有粗中细线型的要求D. 画线靠徒⼿，定位靠⽬测，必须保持线型明确，⽐例协调答案：D23. ⼯程上常⽤的图⽰⽅法中使⽤最⼴泛的是那⼀种？( )A. 多⾯正投影法B. 轴测投影法C. 标⾼投影法D. 透视投影法答案：A24. 下⾯关于轴测投影的说法哪⼀个是正确的？ ( )B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有⽴体感，⽆度量性D. 绘图简便，度量性好，⽆⽴体感答案：A25. 正投影法是指：( )A. 投射线都相交于投射中⼼，投射出形体投影的⽅法B. 投射线互相平⾏且垂直于投影⾯，投射出形体投影的⽅法C. 由互相平⾏的投射线投射出形体投影的⽅法D. 投射线互相平⾏且倾斜于投影⾯，投射出形体投影的⽅法答案：B26. 多⾯正投影法的优点是：( )A. 直观性强B. 富有⽴体感和真实感C. 绘图简便，⽴体感强D. 绘图简便，度量性好答案：D27. 下⾯哪⼀个性质不是中⼼投影法和平⾏投影法共有的基本性质？( )A. 同素性B. 从属性C. 积聚性D. 平⾏性答案：D28. 下⾯哪⼀个性质不是平⾏投影法特有的基本性质？( )A. 平⾏性B. 定⽐性C. 相似性D. 接合性答案：C29. 平⾏投影法中图形的相仿性是指：( )A. 相似性B. 全等性C. 平⾯图形⾮退化的平⾏投影D. 平⾏性答案：C30. 三⾯投影图在度量关系上有： ( )B. 正⾯投影和⽔平投影长对正C. 长对正、⾼平齐、宽相等D. 正⾯投影和侧⾯投影⾼平齐答案：C31. 三⾯投影图中⽔平投影反映形体的： ( )A. 上下、左右、前后的三个⽅位的关系B. 左右、前后的⽅位关系C. 上下、左右的⽅位关系D. 上下、前后的⽅位关系答案：B32. 三⾯投影图中正⾯投影反映形体的： ( )A. 上下、左右、前后的三个⽅位的关系B. 左右、前后的⽅位关系C. 上下、左右的⽅位关系D. 上下、前后的⽅位关系答案：C33. 三⾯投影图中侧⾯投影反映形体的： ( )A. 上下、左右、前后的三个⽅位的关系B. 左右、前后的⽅位关系C. 上下、左右的⽅位关系D. 上下、前后的⽅位关系答案：D34. 如果A点在V投影⾯上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0答案：B35. 如果A点在H投影⾯上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0答案：C36. 如果A点在W投影⾯上，则：( )A. A点的x坐标为0B. A点的y坐标为0D. A点的x、y、z坐标都不为0 答案：A37. 右图中两直线的相对⼏何关系是： ( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A38. 右图中两直线的相对⼏何关系是： ( )A. 相交B. 交错C. 平⾏D. ⽆法判断答案：C39. 右图中两直线的相对⼏何关系是： ( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A40. 右图中两直线的相对⼏何关系是： ( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：D41. 右图中两直线的相对⼏何关系是： ( )A. 相交B. 交错C. 平⾏D. ⽆法判断答案：B42. 右图中两直线的相对⼏何关系是： ( )A. 相交B. 交错D. 交错垂直答案：B43. 右图所⽰平⾯的类型是：( )A. ⽔平⾯B. 正平⾯C. 侧垂⾯D. 任意倾斜平⾯答案：D44. 右图所⽰平⾯的类型是：( )A. 铅垂⾯B. 正垂⾯C. 侧垂⾯D. 任意倾斜平⾯答案：A45. 右图所⽰平⾯的类型是：( )A. 铅垂⾯B. 正垂⾯C. 侧垂⾯D. 任意倾斜平⾯答案：B46. 右图所⽰平⾯的类型是：( )A. 铅垂⾯B. 正平⾯C. 侧平⾯D. 任意倾斜平⾯答案：B47. 下图中三棱锥的侧⾯投影是：( )答案：C48. 下图所⽰五棱锥表⾯上⼀点B，其正确的侧⾯投影是：( ) 答案：B49. 在右图所⽰的三棱锥两⾯投影图中：( )A. D点在三棱锥右前棱⾯上B. D点在三棱锥后棱⾯上C. D点在三棱锥左前棱⾯上D. D点不在三棱锥表⾯上50. 下图为截切后正四棱锥的投影，正确的⽔平投影是：( )答案：B51. 下图已知三棱锥与四棱柱相贯，正确的⽔平投影是：( )答案：B52. 轴测投影是根据什么原理投射得到的：( )A. 平⾏投影B. 中⼼投影C. 正投影D. 斜投影答案：A53. 垂直于轴测投影⾯的直线，其斜⼆测投影长度应为其实长的：( )A. 2倍B. 1.5倍C. 1倍D. 0.5倍答案：D54. 在下图中已知形体的正⾯投影和⽔平投影，则与其吻合的轴测图是：( )答案：C55. 在下图中已知形体的三⾯投影图，则与其吻合的轴测图是：( )答案：D56. 右图所⽰六棱锥被正垂⾯P所截，其截交线的形状是：( )A. 三⾓形B. 五边形C. 六边形D. 七边形答案：D57. 右图所⽰圆柱被两平⾯所截切，切⼝的空间形状是：( )A. 椭圆与椭圆的组合B. 椭圆与矩形的组合C. 椭圆与双曲线的组合D. 圆与矩形的组合答案：B58. 右图所⽰圆锥被正垂⾯P所截，其截交线的形状是：( )B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线答案：B59. 右图所⽰圆锥被正垂⾯P所截，其截交线的形状是：( )A. 三⾓形B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线答案：C60. 右图所⽰球与圆锥相贯，相贯线的空间形状是：( )A. 圆B. 空间曲线C. 矩形D. 椭圆答案：A61. 右图为截切后正圆锥的正⾯投影，它的两段截交线是：( )A. 双曲线与椭圆曲线的组合B. 等腰三⾓形与半圆曲线的组合C. 抛物线与半圆曲线的组合D. 等腰三⾓形与椭圆曲线的组合答案：B62. 下图所⽰组合体，正确的左侧⽴⾯图是：( )答案：C63. 下图所⽰组合体，正确的1-1剖视图是：( )答案：D64. 在AutoCAD中，世界坐标系原点的位置，将：( )A. 始终在绘图区域的左下⾓B. 由UCS命令设定C. 由LIMITS命令对绘图界限的设置来确定D. 由ZOOM命令设定答案：C65. 在AutoCAD中，⽤户坐标系是：( )A. 禁⽌使⽤的C. 和世界坐标系完全相同D. ⽤户只能设定⼀个答案：B66. 在AutoCAD点的坐标输⼊中，绝对坐标的基准是：( )A. 世界坐标系的原点B. ⽤户坐标系的原点C. 当前坐标系的原点D. 前⼀个点答案：C67. 在AutoCAD点的坐标输⼊中，相对坐标的基准是：( )A. 世界坐标系的原点B. ⽤户坐标系的原点C. 当前坐标系的原点D. 前⼀个点答案：D68. 在AutoCAD点的坐标输⼊中，实现相对坐标输⼊的⽅法为：( )A. 设置⽤户坐标系B. 不能使⽤相对坐标C. 直接输⼊坐标数据D. 在坐标数据前加@符号答案：D69. 在AutoCAD点的坐标输⼊中，实现极坐标输⼊的⽅法为：( )A. 设置极坐标系B. 不能使⽤极坐标C. 分⼆次输⼊坐标数据D. 在坐标数据中间⽤＜符号答案：D70. 在AutoCAD中，⾓度的默认输⼊单位及⽅向是：( )A. 度及逆时针为正B. 度及顺时针为正C. 弧度及逆时针为正D. 度分秒及逆时针为正答案：A71. 在AutoCAD中，右边的图标表⽰：( )A. 世界坐标系，但不表⽰原点位置B. 世界坐标系，原点位置在⽅格中⼼C. ⽤户坐标系，但不表⽰原点位置D. ⽤户坐标系，原点位置在⽅格中⼼72. 在AutoCAD中，右边的图标表⽰：( )A. 世界坐标系，但不表⽰原点位置B. 世界坐标系，原点位置在⼆轴交点处C. ⽤户坐标系，但不表⽰原点位置D. ⽤户坐标系，原点位置在⼆轴交点处答案：C73. 在AutoCAD中，对于正在操作的命令要想终⽌它，需：( )A. 按Ctrl-C键B. 按Esc键C. 单击标准⼯具条上的Undo按钮D. 按空格键答案：B74. 在AutoCAD命令中的字母⼤⼩写是：( )A. 不区分的B. 只能使⽤⼤写C. 只能使⽤⼩写D. 都能使⽤，但⼤⼩写是不同的答案：A75. 在AutoCAD中有些命令可以透明地执⾏，即：( )A. 中断正在执⾏的命令，强制执⾏该命令B. 只能使⽤在透明的图层上C. 可以在别的命令执⾏过程中执⾏D. 画出透明图形答案：C76. 在AutoCAD中，对⼀条点划线执⾏OFFSET命令，偏移出的直线将是：( )A. 实线B. 点划线C. 由当前图层的线型确定D. 根据此前执⾏LINETYPE 命令所设定的线型确定77. 在AutoCAD对图形进⾏编辑中，⽤窗⼝⽅式选取⽬标时，选中的图形为：( )A. 完全落⼊矩形⽅框的图形B. 与⽅框边界相交的图形C. 与⽅框边界相交及落⼊矩形⽅框的图形D. 在程序窗⼝中显⽰的图形答案：A78. 在AutoCAD对图形进⾏编辑中，⽤交叉窗⼝⽅式选取⽬标时，选中的图形为：( )A. 完全落⼊矩形⽅框的图形B. 与⽅框边界相交的图形C. 与⽅框边界相交及落⼊矩形⽅框的图形D. 在程序窗⼝中显⽰的图形答案：C79. 在AutoCAD中选取图形时，图形上出现的⼩⽅块为夹点，它们的作⽤是：( )A. 仅表明图形处于选中状态B. 表明图形的控制点C. 表明图形上可以进⾏对象捕捉的点D. 对图形进⾏拉伸、移动、⽐例、镜像、旋转等快速编辑答案：D80. 在AutoCAD中，各个图层：( )A. 是分离的，互相之间⽆关联关系B. 具有统⼀的坐标系、绘图界限和显⽰时的缩放倍数C. 具有统⼀的坐标系，但可以分别进⾏缩放显⽰D. 具有各⾃独⽴的⽤户坐标系答案：B81. 在AutoCAD中，将某⼀图层冻结，则该图层：( )A. 不能显⽰和编辑B. 不能参加重新⽣成运算C. 不能输出D. 不能显⽰、编辑、输出，不参加重新⽣成运算答案：D82. 在AutoCAD中，将某⼀图层关闭，则该图层：( )A. 不能显⽰和编辑B. 不能显⽰、编辑和输出C. 不能输出D. 不能显⽰、编辑和输出，也不参加重新⽣成运算答案：B83. 在AutoCAD中，将某⼀图层设为不可打印，则该图层：( )A. 可见、可编辑，但不能打印输出B. 不能参加重新⽣成运算C. 仍可见，但不能编辑和打印输出D. 不能显⽰、编辑和打印输出答案：A84. 在AutoCAD中，将某⼀图层锁定，则该图层：( )A. 既不可见，也不能编辑B. 仍可见，但不能编辑C. 仍可见，也能编辑，但不能将该层删除D. 不参加重新⽣成运算答案：B85. 在AutoCAD中，⽤BLOCK命令将当前图形定义成块后，当前图形将：( )A. 在屏幕上保持原状不变B. 由⽤户决定当前图形的状态C. ⾃动变成块保留在屏幕上D. ⾃动删除答案：B86. 在AutoCAD中，⽤WBLOCK命令进⾏图块存盘，可以保存的对象为：( )A. ⽤BLOCK命令定义的块B. 由⽤户选择保存的对象C. 整个图形D. 以上均可答案：D87. 在AutoCAD中，⽤INSERT命令进⾏图块的插⼊，可以插⼊的对象为：( )A. BLOCK命令定义的块B. WBLOCK命令保存的块C. 其它图形⽂件D. 以上均可答案：D88. 在AutoCAD中，⽤MIRROR作镜像图形时，原图：( )A. 可由⽤户决定是否保留B. 不能保留C. 必须保留D. ⾃动保留答案：A89. 在AutoCAD中的尺⼨样式设置中，线性尺⼨的起⽌符号应该采⽤：( )A. 实⼼箭头B. ⿊点C. 细实线短划D. 中粗实线短划答案：D90. 在钢筋混凝⼟结构中，分布钢筋的作⽤是：( )A. 起架⽴作⽤B. 主要受⼒钢筋C. 承受剪⼒D. 固定钢筋的位置并分配荷载到受⼒钢筋答案：D91. 在钢筋混凝⼟结构中，箍筋的作⽤是：( )A. 起架⽴作⽤B. 主要受⼒钢筋C. 固定钢筋的位置并承受剪⼒D. 分配荷载到受⼒钢筋答案：C92. 在钢筋混凝⼟结构中，受⼒钢筋的弯起作⽤是：( )A. 形成钢筋⾻架B. 使受⼒钢筋始终处于构件中拉应⼒最⼤的区域C. 承受剪⼒D. 分配荷载到其它钢筋答案：B93. 在钢筋混凝⼟结构图中，构件的轮廓线⽤：( )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制答案：C94. 在钢筋混凝⼟结构图中，可见的钢筋⽤：( )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. ⽤钢筋的实际投影表⽰D. 粗实线绘制，线宽不表⽰钢筋粗细答案：D95. 在钢筋混凝⼟结构图中，不可见的钢筋⽤：( )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表⽰钢筋粗细C. ⽤细虚线绘制D. 中粗虚线绘制答案：B96. 在钢筋混凝⼟结构图中，钢筋的横断⾯⽤：( )A. 涂⿊的圆点表⽰，圆点⼤⼩由钢筋直径确定B. 空⼼圆圈表⽰C. 统⼀⼤⼩的涂⿊圆点表⽰D. 涂⿊的三⾓形表⽰答案：C97. 在钢筋混凝⼟结构图中，预应⼒钢筋⽤：( )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表⽰钢筋粗细D. 细双点画线绘制答案：C98. 在钢筋混凝⼟结构图中，钢筋的标注中符号@的含义为：( )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表⾯的种类答案：C99. 在钢筋混凝⼟结构图中，钢筋的品种代号标注在：( )A. 钢筋的直径符号上B. 钢筋表中C. 在图纸的附注⽂字中说明。
复习题1、力学性能定义？包括那些？什么叫金属材料强度？力学性能定义：指材料在不同环境（温度、介质、湿度）下，承受各种外加载荷（拉伸、压缩、弯曲、扭转、冲击、交变应力等）时所表现出的力学特征。
力学性能包括：弹性指标、硬度指标、强度指标、塑性指标、韧性指标、疲劳性能、断裂韧度。
金属材料强度：指金属材料在外力作用下抵抗变形和破坏的能力。
主要指标可分为抗拉（最基本强度指标）、抗压、抗弯、抗扭和抗剪强度。
2、什么叫钢的热处理？过冷度？冷脆？热脆？钢的热处理：是指将钢在固态下加热、保温和冷却，以改变钢的组织结构，获得所需要性能的一种工艺。
（热处理就是将固态金属或合金采用适当的方式进行加热、保温和冷却以获得所需组织结构的工艺。
）（钢在固定下采用适当方式进行加热、保温、并以一定的冷却速度冷却到室温, 改变钢的组织从而改变其性能的一种工艺方法, 称为钢的热处理。
）过冷度：指在一定压力下冷凝水的温度低于相应压力下饱和温度的差值。
（熔融金属平衡状态下的相变温度与实际相变温度的差值。
）（纯金属的过冷度等于其熔点与实际结晶温度的差值，合金的过冷度等于其相图中液相线温度与实际结晶温度的差值。
）冷脆：材料在低温条件下的极小塑变脆断。
大多发生在体心立方和密排六方晶体结构。
有些金属，温度越低，变是越脆，同样一个工件不易变弯，而容易断裂，人们管这种现象叫冷脆。
“热脆：当钢在1100~1200度进行热加工时，分布于晶界的低熔点的共晶体熔化而导致开裂，这就是通常所说的S的“热脆”现象。
3、根据溶质原子在溶剂晶格中分布情况的不同，可将固溶体分哪几种？按溶质原子与溶剂原子的相对分布可分为：无序固溶体和有序固溶体。
固溶体分为三种：替代式固溶体、填隙式固溶体和缺位式固溶。
4、工程中常用的特殊性能钢有那些？工程中常用的特殊性能钢有：不锈钢、耐热钢、耐磨钢等。
5、加热是钢进行热处理的第一步，其目的是？目的是：使钢获得奥氏体组织。
6、衡量金属材料塑性好坏的指标有那些？塑性指标：是体现钢材塑造形变的数据体系指标。
《土木工程制图》复习题单项选择题，将正确答案填写在括号内。
1。
在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为:（）A。
总图制图标准 B.水利水电工程制图标准C。
技术制图标准D。
铁路工程制图标准答案：C2。
由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为:（）A。
ISO B. GB C。
Standard D。
ANSI答案：B3. 图纸上的各种文字如汉字、字母、数字等,必须按规定字号书写,字体的号数为：( )A。
字体的高度 B. 字体的宽度C。
标准中的编号 D. 序号答案:B4. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( ）A. 1.5倍B。
3倍C。
2倍D。
1倍答案：C5。
绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为:（)A. 594 841B. 210 297C. 420 594 D。
297 420答案：C6。
绘制工程图应使用制图标准中规定的幅面尺寸,其中A4幅面的尺寸为:（) A。
594 841 B。
210 297 C. 420 594 D。
297 420答案：B7。
绘图比例是：（)A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C。
比例尺上的比例刻度D。
图形上尺寸数字的换算系数答案：A8. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：（）A。
100 B。
1000 C. 50 D. 20答案:C9。
如果物体的长度为1000mm,绘图比例是1：20,则在其图形上长度标注的尺寸数字为：A。
100 B。
1000 C。
50 D. 20答案：B10。
粗实线的用途为：（）A。
表示假想轮廓B。
表示可见轮廓 C. 表示不可见轮廓D。
画中心线或轴线答案:B11. 中粗虚线的用途为：( )A。
表示假想轮廓B。
表示可见轮廓 C. 表示不可见轮廓D。
画中心线或轴线答案:C12。
“画法几何及工程制图”复习题(含答案)标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。
土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。
作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。
本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。
复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。
第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解基本概念）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解了解基本概念）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

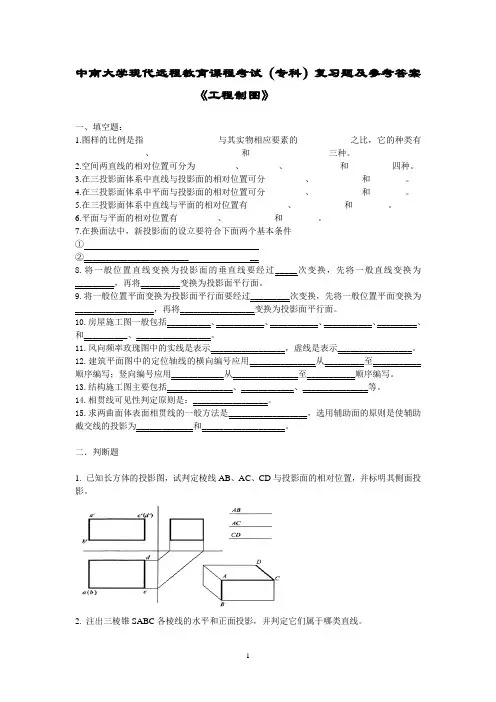

中南大学现代远程教育课程考试（专科）复习题及参考答案《工程制图》一、填空题：1.图样的比例是指_________________与其实物相应要素的____________之比，它的种类有________________、____________________和__________________三种。
2.空间两直线的相对位置可分为_________、________、____________和__________四种。
3.在三投影面体系中直线与投影面的相对位置可分_________、___________和________。
4.在三投影面体系中平面与投影面的相对位置可分_________、___________和________。
5.在三投影面体系中直线与平面的相对位置有_________、___________和________。
6.平面与平面的相对位置有_________、___________和________。
7.在换面法中，新投影面的设立要符合下面两个基本条件①②________________________ __8.将一般位置直线变换为投影面的垂直线要经过_____次变换，先将一般直线变换为_________，再将_________变换为投影面平行面。
9.将一般位置平面变换为投影面平行面要经过_________次变换，先将一般位置平面变换为__________________，再将_________________变换为投影面平行面。
10.房屋施工图一般包括__________、___________、___________、___________、_________、和__________、_________________。
11.风向频率玫瑰图中的实线是表示_________________，虚线是表示_________________。
12.建筑平面图中的定位轴线的横向编号应用_______________从_________至___________顺序编写；竖向编号应用____________从_______________至___________顺序编写。
复习思考题（一）填空题1．图纸的边框线用粗实线绘制，标题栏应画在图纸的右下角。
2．在图样中，图形与实物相应要素的线性尺寸之比，称为比例。
在图样中标注的比例1：1为原值比例。
（填：原值、放大、缩小）在图样中标注的比例2：1为放大比例。
（填：原值、放大、缩小）在图样中标注的比例1：2为缩小比例。
（填：原值、放大、缩小）3．图样的比例无论放大或缩小，图样的尺寸应该按零件的实际尺寸标注。
4．在图样中，字母和数字分为A型和B型。
A型字体的笔画宽度为字高的十四分之一，B 型字体的笔画宽度为字高的十分之一。
5．可见轮廓线用粗实线绘制，可见过渡线用粗实线绘制，尺寸线、尺寸界线线用细实线绘制，不可见轮廓线用虚线绘制，不可见过渡线用虚线绘制，轴线、对称中心线用细点画线绘制。
6．当虚线在粗实线的延长线上时，在虚线和粗实线的分界点处，虚线应留有间隙。
7．机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
8．图样中所标注的尺寸，以毫米为单位时，不需标注计量单位的代号或名称。
9．图样中所标注的尺寸，为该图样所示零件的最后完工尺寸，否则会另加说明。
10．图样上标注线性尺寸时，尺寸数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。
11．图样上标注参考尺寸时，应将参考尺寸数字加上圆括弧。
12．图样上几个小尺寸连续标注时，中间的箭头可用圆点或斜线代替。
13．图样上标注角度的数字一律写成水平方向，一般注写在尺寸线的中断处。
14．一个完整的尺寸应包括尺寸数字、尺寸线及其终端和尺寸界线组成。
尺寸线不能用其它图线来代替；也不得与其它图线重合或画在其延长线上；尺寸界线可以用其它图线来代替。
15．在图样上的字体号数，实际上是指字体高度。
在图样中，所有的汉字都应该写成长仿宋体。
16．一直线（或平面）对另一直线（或平面）的倾斜程度称为斜度。
17．平面图形的尺寸按其作用可以分为定形（大小）尺寸和定位尺寸。
18．平面图形中的线段可以分为已知线段、中间线段和连接线段。
《土木工程制图》复习题单项选择题，将正确答案填写在括号内。
1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准答案：C2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( )A. ISOB. GBC. StandardD. ANSI答案：B3. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号答案：B4. 在字体的号数系列中，字体的号数值是其前一个号数值的：( )A. 1.2倍 C. 3倍 D. 2倍答案：B5. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )A. 1.5倍B. 3倍 D. 1倍答案：C6. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：C7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：B8. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )A. 25mmB. 15mmC. 20mmD. 10mm答案：A9. 绘图比例是：( )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数答案：A10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 20答案：C11. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为：A. 100B. 1000C. 50D. 20答案：B12. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线答案：A13. 粗实线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：B14. 中粗虚线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：C15. 粗线、中粗线和细线的宽度比率为：( )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:1答案：D16. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm答案：C17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm答案：D18. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外答案：C19. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出答案：D20. 右图中长度尺寸注法错在：( )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线答案：D21. 绘图仪器中分规的主要作用是：( )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段答案：C22. 徒手画图草图时：( )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调答案：D23. 工程上常用的图示方法中使用最广泛的是那一种？( )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法答案：A24. 下面关于轴测投影的说法哪一个是正确的？( )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感答案：A25. 正投影法是指：( )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法答案：B26. 多面正投影法的优点是：( )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好答案：D27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质？( )A. 同素性B. 从属性C. 积聚性D. 平行性答案：D28. 下面哪一个性质不是平行投影法特有的基本性质？( )A. 平行性B. 定比性C. 相似性D. 接合性答案：C29. 平行投影法中图形的相仿性是指：( )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性答案：C30. 三面投影图在度量关系上有：( )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐答案：C31. 三面投影图中水平投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：B32. 三面投影图中正面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：C33. 三面投影图中侧面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：D34. 如果A点在V投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0答案：B35. 如果A点在H投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0答案：C36. 如果A点在W投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0答案：A37. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A38. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：C39. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A40. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：D41. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：B42. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 交错垂直答案：B43. 右图所示平面的类型是：( )A. 水平面B. 正平面C. 侧垂面D. 任意倾斜平面答案：D44. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：A45. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：B46. 右图所示平面的类型是：( )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面答案：B47. 下图中三棱锥的侧面投影是：( )答案：C48. 下图所示五棱锥表面上一点B，其正确的侧面投影是：( )答案：B49. 在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上答案：A50. 下图为截切后正四棱锥的投影，正确的水平投影是：( )答案：B51. 下图已知三棱锥与四棱柱相贯，正确的水平投影是：( ) 答案：B52. 轴测投影是根据什么原理投射得到的：( )A. 平行投影B. 中心投影C. 正投影D. 斜投影答案：A53. 垂直于轴测投影面的直线，其斜二测投影长度应为其实长的：( )A. 2倍B. 1.5倍C. 1倍D. 0.5倍答案：D54. 在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：( )答案：C55. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( )答案：D56. 右图所示六棱锥被正垂面P所截，其截交线的形状是：( )A. 三角形B. 五边形C. 六边形D. 七边形答案：D57. 右图所示圆柱被两平面所截切，切口的空间形状是：( )A. 椭圆与椭圆的组合B. 椭圆与矩形的组合C. 椭圆与双曲线的组合D. 圆与矩形的组合答案：B58. 右图所示圆锥被正垂面P所截，其截交线的形状是：( )A. 三角形B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线答案：B59. 右图所示圆锥被正垂面P所截，其截交线的形状是：( )A. 三角形B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线答案：C60. 右图所示球与圆锥相贯，相贯线的空间形状是：( )A. 圆B. 空间曲线C. 矩形D. 椭圆答案：A61. 右图为截切后正圆锥的正面投影，它的两段截交线是：( )A. 双曲线与椭圆曲线的组合B. 等腰三角形与半圆曲线的组合C. 抛物线与半圆曲线的组合D. 等腰三角形与椭圆曲线的组合答案：B62. 下图所示组合体，正确的左侧立面图是：( )答案：C63. 下图所示组合体，正确的1-1剖视图是：( )答案：D64. 在AutoCAD中，世界坐标系原点的位置，将：( )A. 始终在绘图区域的左下角B. 由UCS命令设定C. 由LIMITS命令对绘图界限的设置来确定D. 由ZOOM命令设定答案：C65. 在AutoCAD中，用户坐标系是：( )A. 禁止使用的B. 由用户根据需要设定，数量不限C. 和世界坐标系完全相同D. 用户只能设定一个答案：B66. 在AutoCAD点的坐标输入中，绝对坐标的基准是：( )A. 世界坐标系的原点B. 用户坐标系的原点C. 当前坐标系的原点D. 前一个点答案：C67. 在AutoCAD点的坐标输入中，相对坐标的基准是：( )A. 世界坐标系的原点B. 用户坐标系的原点C. 当前坐标系的原点D. 前一个点答案：D68. 在AutoCAD点的坐标输入中，实现相对坐标输入的方法为：( )A. 设置用户坐标系B. 不能使用相对坐标C. 直接输入坐标数据D. 在坐标数据前加@符号答案：D69. 在AutoCAD点的坐标输入中，实现极坐标输入的方法为：( )A. 设置极坐标系B. 不能使用极坐标C. 分二次输入坐标数据D. 在坐标数据中间用＜符号答案：D70. 在AutoCAD中，角度的默认输入单位及方向是：( )A. 度及逆时针为正B. 度及顺时针为正C. 弧度及逆时针为正D. 度分秒及逆时针为正. 答案：A71. 在AutoCAD中，右边的图标表示：( )A. 世界坐标系，但不表示原点位置B. 世界坐标系，原点位置在方格中心C. 用户坐标系，但不表示原点位置D. 用户坐标系，原点位置在方格中心答案：A72. 在AutoCAD中，右边的图标表示：( )A. 世界坐标系，但不表示原点位置B. 世界坐标系，原点位置在二轴交点处C. 用户坐标系，但不表示原点位置D. 用户坐标系，原点位置在二轴交点处答案：C73. 在AutoCAD中，对于正在操作的命令要想终止它，需：( )A. 按Ctrl-C键B. 按Esc键C. 单击标准工具条上的Undo按钮D. 按空格键答案：B74. 在AutoCAD命令中的字母大小写是：( )A. 不区分的B. 只能使用大写C. 只能使用小写D. 都能使用，但大小写是不同的答案：A75. 在AutoCAD中有些命令可以透明地执行，即：( )A. 中断正在执行的命令，强制执行该命令B. 只能使用在透明的图层上C. 可以在别的命令执行过程中执行D. 画出透明图形答案：C76. 在AutoCAD中，对一条点划线执行OFFSET命令，偏移出的直线将是：( )A. 实线B. 点划线C. 由当前图层的线型确定D. 根据此前执行LINETYPE 命令所设定的线型确定答案：B77. 在AutoCAD对图形进行编辑中，用窗口方式选取目标时，选中的图形为：( )A. 完全落入矩形方框的图形B. 与方框边界相交的图形C. 与方框边界相交及落入矩形方框的图形D. 在程序窗口中显示的图形答案：A78. 在AutoCAD对图形进行编辑中，用交叉窗口方式选取目标时，选中的图形为：( )A. 完全落入矩形方框的图形B. 与方框边界相交的图形C. 与方框边界相交及落入矩形方框的图形D. 在程序窗口中显示的图形答案：C79. 在AutoCAD中选取图形时，图形上出现的小方块为夹点，它们的作用是：( )A. 仅表明图形处于选中状态B. 表明图形的控制点C. 表明图形上可以进行对象捕捉的点D. 对图形进行拉伸、移动、比例、镜像、旋转等快速编辑答案：D80. 在AutoCAD中，各个图层：( )A. 是分离的，互相之间无关联关系B. 具有统一的坐标系、绘图界限和显示时的缩放倍数C. 具有统一的坐标系，但可以分别进行缩放显示D. 具有各自独立的用户坐标系答案：B81. 在AutoCAD中，将某一图层冻结，则该图层：( )A. 不能显示和编辑B. 不能参加重新生成运算C. 不能输出D. 不能显示、编辑、输出，不参加重新生成运算答案：D82. 在AutoCAD中，将某一图层关闭，则该图层：( )A. 不能显示和编辑B. 不能显示、编辑和输出C. 不能输出D. 不能显示、编辑和输出，也不参加重新生成运算答案：B83. 在AutoCAD中，将某一图层设为不可打印，则该图层：( )A. 可见、可编辑，但不能打印输出B. 不能参加重新生成运算C. 仍可见，但不能编辑和打印输出D. 不能显示、编辑和打印输出答案：A84. 在AutoCAD中，将某一图层锁定，则该图层：( )A. 既不可见，也不能编辑B. 仍可见，但不能编辑C. 仍可见，也能编辑，但不能将该层删除D. 不参加重新生成运算答案：B85. 在AutoCAD中，用BLOCK命令将当前图形定义成块后，当前图形将：( )A. 在屏幕上保持原状不变B. 由用户决定当前图形的状态C. 自动变成块保留在屏幕上D. 自动删除答案：B86. 在AutoCAD中，用WBLOCK命令进行图块存盘，可以保存的对象为：( )A. 用BLOCK命令定义的块B. 由用户选择保存的对象C. 整个图形D. 以上均可答案：D87. 在AutoCAD中，用INSERT命令进行图块的插入，可以插入的对象为：( )A. BLOCK命令定义的块B. WBLOCK命令保存的块C. 其它图形文件D. 以上均可答案：D88. 在AutoCAD中，用MIRROR作镜像图形时，原图：( )A. 可由用户决定是否保留B. 不能保留C. 必须保留D. 自动保留答案：A89. 在AutoCAD中的尺寸样式设置中，线性尺寸的起止符号应该采用：( )A. 实心箭头B. 黑点C. 细实线短划D. 中粗实线短划答案：D90. 在钢筋混凝土结构中，分布钢筋的作用是：( )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋答案：D91. 在钢筋混凝土结构中，箍筋的作用是：( )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋答案：C.92. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋答案：B93. 在钢筋混凝土结构图中，构件的轮廓线用：( )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制答案：C94. 在钢筋混凝土结构图中，可见的钢筋用：( )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细答案：D95. 在钢筋混凝土结构图中，不可见的钢筋用：( )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制答案：B96. 在钢筋混凝土结构图中，钢筋的横断面用：( )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示答案：C97. 在钢筋混凝土结构图中，预应力钢筋用：( )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制答案：C98. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类答案：C99. 在钢筋混凝土结构图中，钢筋的品种代号标注在：( )A. 钢筋的直径符号上B. 钢筋表中C. 在图纸的附注文字中说明D. 不用标注，可查找规范答案：A100. 在钢筋混凝土结构中，钢筋的保护层是：( )A. 钢筋的表面处理层B. 钢筋表面的防锈油漆C. 具有一定厚度的混凝土保护钢筋不被锈蚀D. 包裹钢筋的材料答案：C101. 在右边的钢筋混凝土结构图中，3号钢筋为：( )A. 位于板的上层，6mm直径，间距为200mmB. 位于板的下层，6mm直径，间距为200mmC. 位于板的下层，6mm直径，距板边缘200mmD. 位于板的上层，6mm直径，距主筋200mm答案：A102. 在右边的钢筋混凝土结构图中，1号钢筋为：( )A. 位于板的上层，8mm直径，间距为150mmB. 位于板的下层，8mm直径，间距为150mmC. 位于板的下层，8mm直径，距板边缘150mmD. 位于板的上层，8mm直径，距3号钢筋150mm答案：B103. 在右边的钢筋混凝土结构图中，4号钢筋为：( )A. 位于板的上层，6mm直径，间距为200mmB. 位于板的下层，6mm直径，间距为200mmC. 位于板的下层，6mm直径，距板边缘200mmD. 位于板的上层，6mm直径，距主筋200mm答案：A104. 在右边的钢筋混凝土结构图中，2号钢筋为：( )A. 位于板的上层，6mm直径，间距为200mmB. 位于板的下层，6mm直径，间距为200mmC. 位于板的下层，6mm直径，距板边缘200mmD. 位于板的上层，6mm直径，距4号钢筋200mm答案：B105. 在房屋建筑中，勒脚的作用：( )A. 保护房屋基础不受侵蚀B. 房屋四周的排水C. 保护房屋墙身不受侵蚀D. 房屋周边的装饰答案：C106. 在房屋建筑中，散水的作用：( )A. 保护房屋基础B. 房屋四周的排水C. 保护房屋墙面D. 房屋周边的装饰答案：B107. 在建筑施工图中，定位轴线是确定：( )A. 承重墙、柱子等主要承重构件轴线位置的B. 墙身轴线位置的C. 房屋基础轴线位置的D. 房屋柱子中心位置的答案：A108. 在建筑施工图中，定位轴线用：( )A. 虚线表示B. 细实线表示C. 双点画线表示D. 细点画线表示答案：D109. 在建筑施工图中，平面图中定位轴线的编号，宜标注在：( )A. 上方与左侧B. 下方与右侧C. 上方与右侧D. 下方与左侧答案：D110. 在建筑施工图中，定位轴线的编号应注写在：( )A. 定位轴线端部6～8mm直径的圆圈内B. 定位轴线端部的侧面C. 定位轴线端部8～10mm直径的圆圈内D. 定位轴线的中间答案：C111. 在建筑施工图中，右图所示定位轴线的编号表示：( )A. C号轴线后附加的第2根轴线B. 2号图纸上的C号轴线C. 2号轴线后附加的C号轴线D. 在此位置有2号和C号两条轴线答案：A112. 在建筑工程图上，标高以米为单位，应注在标高符号上，其样式如图所示。
工程制图期末综合复习题一、单项选择题1.绘制物体假想轮廓线，所用的图线名称是( )。
A.细实线B.虚线C.点划线D.双点划线2.若空间一点位于某一坐标轴上，则该点的三个坐标值（）A.均不为0B.只有一个为0C.必有两个为0D.必有三个为03.若同时有粗实线、虚线、点划线和细实线重合在一起时，应优先画（）A.粗实线B.虚线C.点划线D.细实线4.已知线段AB在圆锥表面上，根据其正面投影判断表示AB是直线的图是( )。
5.表示直线是投影面垂直线的图是( )。
6.表示正平线的正确投影是（）7．下列图中，正确表示正平面投影的图是（）8.圆球表面上A点的正确空间位置是（）A．左、前、下方B．右、前、下方C．左、后、下方D．右、后、上方9.在圆柱表面上的点是（）10．截平面倾斜于圆柱的轴线与圆柱相交,截平面与圆柱的交线是（）A．圆B．矩形C．双曲线D．椭圆11.当两圆柱直径相等且轴线垂直相交时，相贯线的空间形状是（）A.直线B.圆C.椭圆D.双曲线12．下列四组视图中，正确的一组视图是（）13.在下列四组视图中，正确的一组视图是( )。
14.在下列四组视图中,正确的一组视图是（）15.下列四组视图中，尺寸标注正确的一组视图是（）16．下列四组视图中，正确的一组视图是（）17.正确的A-A剖面图是（）18.在下列四组视图中，正确的一组视图是（）19.零件上沉孔的长度方向定位尺寸正确的注法是（）20．梯形螺纹的牙型符号是（）A．M B．GC．Tr D．B21．下列图中，螺孔尺寸标注正确的图是（ ）22.下图中表面粗糙度代号标注正确的是( )。
23．尺寸公差指的是（ ） A ．允许的尺寸变动量 B ．加工时产生的尺寸误差 C ．加工时出现的尺寸偏差 D ．尺寸的极限大小24.若轴的尺寸为025.0050.040--φ,在实际生产中，合格的尺寸是( )。
A.φ40B. φ39.985C. φ39.965D. φ39.94525.表示基孔制配合的是（ ） A.67h G B.67h K C.67n F D.67n H二、已知直线AB 的两面投影。
工程制图复习题
1、 局部放大图的比例是指 ( )
A、它与原图形的对应线性尺寸之比； B、它与实物的对应线性尺寸之比； C、两者均可
2、整圆或大于半圆，应注（ ）
A、半径；B、直径；C、两者均可
3、半径尺寸，应注在（ ）
A、 反映为圆弧的视图上；B、不反映为圆弧的视图上； C、两者均可
4、立体上的某一面，如果其一个投影为线框，另两投影呈直线，则所反映的平面为 （ ）
A、投影面平行面；B、 投影面垂直面； C 、一般位置平面
5、平面与回转体相交，其交线为 ( )
A 、相交线；B、 截交线， C、 一般位置交线
6、胁、轮辐等结构要素，当纵向剖切应（ ）
A、按受剖处理，即仍画剖面线 B、按不剖处理，即不画剖面线；C 、两者均可
7、螺栓 GB5780-86 M12X45 代号中的“45”是指 ( )
Ａ、螺栓的标准有效长度；Ｂ、计算出的螺栓有效长度；Ｃ、螺栓的总长
8.已知圆锥被切割后的主、俯视图，正确的左视图是( )
9.已知主、俯视图，正确的左视图是( )
10.下面四组剖面图，画得正确的是( )
11.图样上标注的尺寸以( )为单位时，不需要标注单位的代号或名称。
A、米 B、 毫米 C 、分米
12.视图中的可见轮廓线用（ ）绘制。
A、细实线 B、 粗实线 C、点划线
13.可动零件的极限位置的轮廓线用 （ ）线绘制。
A、点划线 B、细实线 C、双细点画线
14.视图的种类有基本视图、向视图、局部视图和（ ）。
A、主视图 B、剖视图 C、俯视图
15.轴的长度为400mm，绘图的比例为2：1，则图纸标注尺寸为（ ）。
A、200mm B、400mm C、800mm
16.空间直线在三投影面体系中，对投影面的位置有三种：投影面平行线、投影
面垂直线、和 ( )直线。
A、正垂线 B、水平线 C、一般位置
17、平面与回转体相交，其交线为 ( )
A 、相交线；B、 截交线， C、 一般位置交线
二、已知：A、B、C点的二面投影。求作：A、B、C的第三面投影。
三、已知水平线AB在H面上方20mm处，求作它的其余两面投影。
