机电工程施工计量

龙源期刊网

机电工程施工技术与管理

作者：苏修东

来源：《城市建设理论研究》2013年第24期

【摘 要】机电工程在整个建筑工程项目中是十分重要的组成部分,随着我国城市化建设日益发展,对机电工程的质量也提出了越来越高的要求,本文从机电工程施工中各个环节施工技术要点、相关的施工技术以及机电工程施工中对进度、费用、测试等方面的管理进行了论述和探讨，旨在提高机电工程的使用性能和安全性，促进整个建筑工程的可持续、健康发展。

【关键词】机电工程 ；施工技术 ；施工管理

中图分类号： TU71 文献标识码： A 文章编号：

一.前言

随着我国经济的日益发展，促进了建筑工程技术的发展。为了不断提高机电工程的安全性和可靠性，以及提高其工程质量，机电工程施工主要包括弱电工程、空调通风、电器工程、还包括给排水工程、以及灭火器配置及防火卷闸的施工，对这些部位施工质量直接影响着机电工程施工的质量及安全性能及可行性，因此作为机电工程技术人员，需要不断地改进施工方法，提高施工管理水平，以适应现代科学技术的发展，促进建筑行业在市场竞争中发展壮大。

二.机电工程施工技术

1.施工技术要点

机电工程施工是在建筑基础结构基本完成之后开始的，因此施工前的准备工作是非常重要的，对于整个工程实施的都起着引导作用。机电工程在施工前需要做好人员、工程设备、机械、场地、施工图纸等方面的准备。

再次，在建筑施工前期，机电施工需要配合土建工程技术人员预埋线管、空洞等预留预埋的工作。在土建结构底板施工安装中，需要配合预留预埋工作有如下：有电线、电缆线槽及线管的预埋，剪力墙处的空洞预埋、桥架穿越楼板、以及动力监控系统及照明电气管线的预埋、还有防雷底线的焊接等等。在楼板第一层钢筋网完成之后，需要进行管线预埋工作，所以，最好在第二层钢筋编扎之前完成预埋是最适当的。

机电工程施工方案

机电工程主要有电气工程、管道工程、通风工程。电气工程主要有动力、照明、插座，采用三相供电，带接地。管道主要有给排水、采暖空调管道；排水采用UPVC管材，给水支管采用PPR管、干管采用镀锌钢管；采暖管道采用焊接钢管，供水温度95℃，回水温度70℃，管径DN32及DN32以下采用丝扣连接，DN40及DN40以上采用焊接连接，保温为不燃超细玻璃棉保温层外包铝皮保护层；空调水DN15~DN80采用镀锌焊接钢管，丝接或法兰连接；DN100以上用无缝钢管二次镀锌，保温用难燃B1级PE泡沫塑料板保温，室外部分有0.5mm厚铝皮或镀锌钢板金属保护层。通风工程中空调风管为玻璃纤维风管，通风风管为镀锌钢板风管。

1施工准备

机具准备齐全。

（2）电缆通道畅通，排水良好。金属部分的接地防腐完整。

（3）电缆型号、电压、规格应符合设计要求。

（4）电缆外观应无损伤、绝缘良好，直埋电缆应试验合格。

（5）电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度配合。

（6）敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，避

免电缆接头。

2电缆敷设一般做法要求

（1）电缆敷设时不应损坏电缆沟、隧道、电缆井和人井的防水层。

（2）不得利用电缆另加一根单芯电缆、电线、电缆金属护套作中性线。

（3）并联使用的电缆其长度、型号、规格宜相同。

（4）电力电缆在电缆终端头与接头附近宜留有备用长度。

2.1电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面拖拉。电缆不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。

2.2电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。

2.3标志牌的装设符合下列要求：

（1）在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井

内等地方电缆上应装设标志牌。

（2）标志牌上应标明线路编号，应写明电缆型号、规格及起止地点，并联使

人类功效实验基地1#实验楼

机电安装工程施工方案

城建集团七公司人类功效实验基地1#楼项目经理部

二○一一年七月二十日

1 目 录

一、工程概况 ................................................. 1

1.1设计概况 ................................................ 1

1.2编制依据 ................................................ 1

二、施工组织 ................................................. 1

2.1组织机构 ................................................ 2

2.2主要施工人员配备 ........................................ 2

2.3施工机具配备 ............................................ 2

三、施工工艺与施工方法 ....................................... 4

3.1电气工程施工 ............................................ 4

四、质量要求 ................................................ 18

4.1质量标准 ............................................... 18

4.2质量保证措施 ........................................... 22

五、安全要求 ................................................ 26

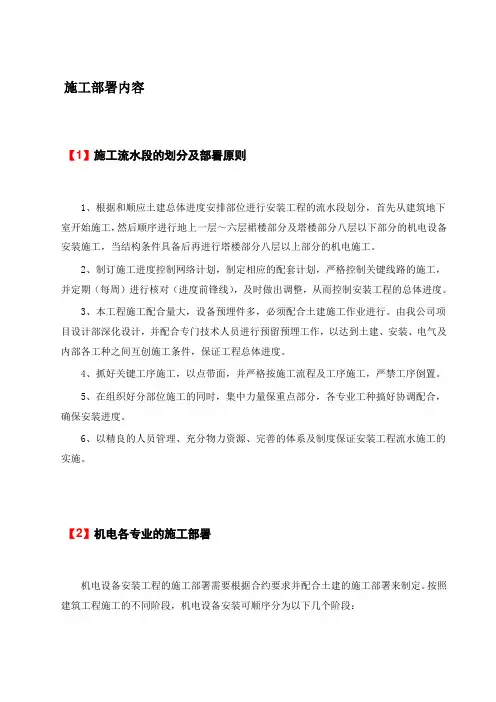

施工部署内容

【1】施工流水段的划分及部署原则

1、根据和顺应土建总体进度安排部位进行安装工程的流水段划分，首先从建筑地下室开始施工，然后顺序进行地上一层～六层裙楼部分及塔楼部分八层以下部分的机电设备安装施工，当结构条件具备后再进行塔楼部分八层以上部分的机电施工。

2、制订施工进度控制网络计划，制定相应的配套计划，严格控制关键线路的施工，并定期（每周）进行核对（进度前锋线），及时做出调整，从而控制安装工程的总体进度。

3、本工程施工配合量大，设备预埋件多，必须配合土建施工作业进行。由我公司项目设计部深化设计，并配合专门技术人员进行预留预埋工作，以达到土建、安装、电气及内部各工种之间互创施工条件，保证工程总体进度。

4、抓好关键工序施工，以点带面，并严格按施工流程及工序施工，严禁工序倒置。

5、在组织好分部位施工的同时，集中力量保重点部分，各专业工种搞好协调配合，确保安装进度。

6、以精良的人员管理、充分物力资源、完善的体系及制度保证安装工程流水施工的实施。

【2】机电各专业的施工部署

机电设备安装工程的施工部署需要根据合约要求并配合土建的施工部署来制定。按照建筑工程施工的不同阶段，机电设备安装可顺序分为以下几个阶段：

机电安装各专业依据施工流水段划分的原则，结合土建（结构）及装修的进度总体安排，组织好各施工流水段从工序到细部工艺的计划与实施。

制定详尽的相应配套计划，包括施工进度控制计划、劳动力计划、施工机具及检测设备计划、设备及材料的供货计划、施工用水用电量计划等，并在实施过程中进行细化，根据总体计划制订阶段计划和月计划，由阶段和月计划制订周计划，再由周计划制订日消项计划，层层落实总体计划。

在周密的部署、均衡安排施工的基础上，配合土建做好预留、预埋工作，服从业主、顾问公司对工程整体安排及各项意见，负责并确立机电各专业的配合施工关系，划定其工作界面，创造良好的施工协作氛围，保证工程总体计划及各项目标的实现。
