高压线防护架搭设方案

南通建工集团股份有限公司 10KV高压线防护专项施工方案

1 目录

一、编制说明 • • • • • • • • • • • • • • • • • • • • • • • • • • • • 1

二、编制依据 • • • • • • • • • • • • • • • • • • • • • • • • • • • • 1

三、工程概况及现场概况 • • • • • • • • • • • • • • • • • • • • • • 1

四、防护方法 • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 1

五、防护架搭设程序 • • • • • • • • • • • • • • • • • • • • • • • • • 1

六、施工技术要求 • • • • • • • • • • • • • • • • • • • • • • • • • 2

七、拆除防护架操作要点 • • • • • • • • • • • • • • • • • • • • • • 5

八、主要危险因素分析与防范 • • • • • • • • • • • • • • • • • • • • 6

九、搭设高压线防护架子安全技术措施 • • • • • • • • • • • • • • 6

十、防护架搭设示意图 • • • • • • • • • • • • • • • • • • • • • • • 8

南通建工集团股份有限公司 10KV高压线防护专项施工方案

2 一、 编制说明

为满足本工程2#楼施工需要，布置一台QTZ40塔吊于2#楼东北侧，塔吊臂长45m，在其回转半径内有一处10KV高压线杆；为保证塔吊能在一个安全的环境下正常工作和顺利完成施工任务，现根据塔吊使用环境安全有关要求及有关对施工区域内高压电线防护措施要求，项目部准备为此高压线杆搭设防护架，特制定此高压线防护专项施工方案，确保防护架牢固、稳定，并具有一定的抗风和抗倾覆能力。

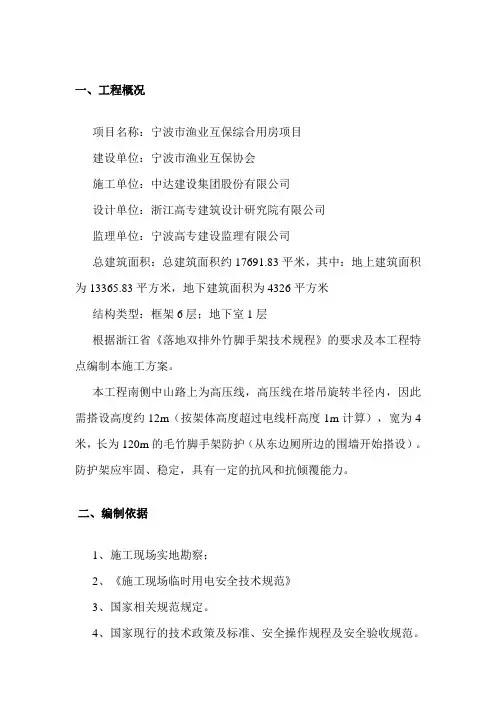

一、工程概况

项目名称：宁波市渔业互保综合用房项目

建设单位：宁波市渔业互保协会

施工单位：中达建设集团股份有限公司

设计单位：浙江高专建筑设计研究院有限公司

监理单位：宁波高专建设监理有限公司

总建筑面积：总建筑面积约17691.83平米，其中：地上建筑面积为13365.83平方米，地下建筑面积为4326平方米

结构类型：框架6层；地下室1层

根据浙江省《落地双排外竹脚手架技术规程》的要求及本工程特点编制本施工方案。

本工程南侧中山路上为高压线，高压线在塔吊旋转半径内，因此需搭设高度约12m（按架体高度超过电线杆高度1m计算），宽为4米，长为120m的毛竹脚手架防护（从东边厕所边的围墙开始搭设）。防护架应牢固、稳定，具有一定的抗风和抗倾覆能力。

二、编制依据

1、施工现场实地勘察；

2、《施工现场临时用电安全技术规范》

3、国家相关规范规定。

4、国家现行的技术政策及标准、安全操作规程及安全验收规范。

三、施工准备

1、材料

⑴Φ48×3.5钢管、毛竹、篙竹和竹篾等材料。

⑵竹制脚手架板。

2、作业条件

该部位一边为临时围墙外人行道花岗岩路面，一边为场内临时道路路面（距离围护梁外边线约1米）符合场地要求。

开始搭设至搭设结束需通过城管、交警、业主，申请供电局将此路高压电暂停一段时间，严禁非专业人员靠近高压线进行施工作业。

四、操作工艺

竹脚手架立杆横距为1.8米，纵距1.5米，防护架高度与高压电线距离不少于1.0米；在每根横杆下立杆边增设支撑一根，防护架横向每三跨间隔设置双向剪刀撑（防护架两端部均需布设双向剪刀撑）。Φ6钢丝缆绳每30米一道。竹脚手架采用竹篾绑扎，不得采用金属铁丝之类材料进行绑扎加固。架体的底部（施工现场内部分）做200厚C25砼地坪，为确保架体的稳定性，预埋钢管（浇入砼地坪内）的深度不得小于0.6米，并将立杆四周土体挤压密实。竹脚手架的高度高出最高处高压线不小于1米，架体与高压线水平安全距离符合有关的规定，塔吊旋转半径加限位，操作人员严格控制使用半径，每天对于操作的塔吊司机和塔吊地面指挥人员上班前要进行专项交底，增强操

镇江新区A7地块安置房项目

一/二标段高压防护施工方案

1

目 录

一、防电架搭设材料选用

二、搭设要求

三、杆件的连接和绑扎方法

四、安全管理

五、防电架使用期间的检查

六、拆除阶段

七、防电架倒塌应急处理方案

八、现场触电应急处理方案

九、高空坠落应急处理方案

镇江新区A7地块安置房项目

一/二标段高压防护施工方案

2 高压线防电架搭设施工方案

本单位施工的镇江新区平昌新城A7地块安置房，是由镇江新区城投公司投资承建，深圳中海建筑有限公司总承包，深圳市合创建设工程顾问有限公司监督。为了更好的配合及现场安全特制定本施工方案。本工程为由于20KV外有包皮绝缘高压线。该工程根据施工现场而定北面观塘路约300米，高14米，宽4.2米-5.0米采用盖线搭设；东面横山路约400米，高14米，宽4.2米-5.0米采用盖线搭设。

根据《施工现场临时用电安全技术规范》(JGJ46—2005)第一部分高压线防护要求如下：在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。最小安全操作距离应不小于4.5m。第4.1.4规定，与20KV以下的架空线路边线最小水平距离不得小于1.5m。施工段附近有高压线，由于现场达不到《施工现场临时用电安全技术规范》第4.1.2条和第4.1.4条规定的最小距离，为确保正常供电和施工人员的人身安全，必须采取切实可行的防护措施，编制专项施工方案。

一、防电架搭设的材料选用：

(1)、防电架搭设材料采用毛竹，毛竹应先条直处理后，方可使用，毛竹应达到竹龄4年以上方可使用：

1、作冲天用的毛竹，裂缝不得超过三节；

2、作牵杆用的毛竹，裂缝不得超过二节；

3、作横楞用的毛竹，裂缝不得超过一节。

二、搭设要求：

1、毛竹防电架搭设的基础应牢固、可靠，用20cmC25砼垫层。

2、毛竹立杆纵向间距为1.5m，横向间距为1.5m，步距为1.8m；

编号：001 子牙示范小城镇安置区一期工程三标段（D

地块）

高压线防护架搭设方案

中达建设集团股份有限公司

2010/9/30

目录：

一、防护计划书

二、参数信息

三、横向水平支撑

四、纵向水平支撑

五、立杆稳定性验算

六、立杆的地基承载力计算

七、平面布置图

一、防护棚计算书

编制依据：《建筑施工高处作业安全技术规范》JGJ80-91、《建筑

施工扣件式松木脚手架安全技术规范》JGJ130-2001。

由于防护棚按照承载能力极限状态设计，不考虑正常使用极限状

态。计算书中规定防护棚开间方向为横向，进深方向为纵向，简图如

下：

二、参数信息:

1、构造参数:

立杆横距lb(m)：3.5 ；

立杆纵距la(m)：1.5 ；防护棚总高度H(m)：11.80 ；

上下防护层间距h1(m)：1.67 ；

立杆步距h(m)：1.5 ；

斜撑与立杆连接点与地面的距离h2(m)：3.25 ；

斜撑与立杆连接点到下防护层的距离h3(m): 1.8；

水平松木搭设方式：松木沿横向搭设 ；

水平松木间距a(m)：0.3 ；

松木类型小头直径(mm)：15 ；

2.荷载参数:

高空坠落物最大荷载标准值N(kN)：1 ； 3.地基参数:

地基土类型:泥土地面；

地基承载力标准值(kpa): 170；

立杆基础底面面积(m2): 0.25；

地基承载力调整系数: 0.4。

三、横向水平支撑松木计算:

横向松木按照简支梁计算，承受脚手架自重、坠落物冲击集中荷

载。防护棚按照承载能力极限状态设计，不考虑正常使用极限状态。

截面几何参数如下：

截面抵抗矩 W = 5.08 cm3;

截面惯性矩 I = 12.19 cm4;

横向脚手架计算简图

1、荷载的计算：

(1)脚手架均布荷载(kN/m)：

q1 = 0.105 kN/m；

(2) 高空坠落物最大荷载标准值(kN)：

N= 1 kN；

2.强度验算:

横向支撑松木按简支梁计算； 最大弯矩计算公式如下：

均布恒载：q = 1.2 ×0.105 = 0.126 kN/m；
