水轮发电机组的电气制动在水电站自动化上的研究及应用

电气自动化在水电站中的应用浅析1 水电站采用电气自动化的必要性电气自动化以计算机为基础，综合了数字控制、可编程逻辑控制等先进技术，是水力发电智能化发展的必由模式。

在现阶段，广泛推行电气自动化，能达到以下目的。

1.1 确保电能质量随着时代的发展，公众对电力的需求不仅表现在数量上，更体现在质量上。

表示电能质量好坏的指标主要是频率和电压，前者由系统的有功功率平衡决定，后者由系统的无功功率平衡决定。

显然，仅仅依靠人工的手动操作很难使随时变化的发电电荷满足人们对电能质量的要求，而采用自动装置则可以及时又准确地调节系统的有功及无功出力，达到保持频率和电压稳定的目的。

1.2 提升水电站工作的安全性采用电气自动化后，所有的生产设备能够准确、快速启动，实现数据分析和事故判断的实时辅助，这样一方面能防止事故出现时故障面扩大（通过自动装置控制相关开关并报警），另一方面也使发电生产不中断（通过自动启用备用设备等）。

另外，将自控装置引入各关键流程，可显著降低因人工误操作风险。

1.3 实现发电机组运行经济性众所周知，水轮机组满负荷工作是一种理想状态，而实际由于水流量、机组故障等各方面因素使得这一状态较难实现。

在利用自控装置后，系统能在结合当前水利条件的情况下，计算出最佳运行组数，即最少的水产生出最多的电能。

1.4 提高水电站运行效率采用电气自动化，无疑可大大减少运行人员数量，并降低实际操作人员的劳动强度和工作量。

2 水电站中电气自动化的应用水电站的类型、级别、电气主接线、机组规格及安置方式等因素会影响到电气自动化的具体应用。

但总体来说，以下几个层面是共有的。

2.1 水轮发电机组的自动控制应用过程：机组监控设备将监测数据传送至控制室计算机，计算机启动预先设定的运行程序并判断机组运行状况，然后再依照相关逻辑规则发出控制（或调整）指令。

应用内容：（1）实现机组开、关，调相转发电，发电转调相等项目的智能化控制。

（2）实时计算最佳运行机组数并自动控制，在机组间智能分配负荷（包括自主调节有功和无功），从而维系水轮发电机的低成本运行。

在水电站中电气自动化技术的运用探讨
水电站是一种以水力作为能源，通过水库储存和调节水流，利用涡轮机将水的能量转化为电能的装置。

电气自动化技术在水电站中的应用，既提高了水电站的发电效率，又提高了安全可靠性。

电气自动化技术在水电站中的一个重要应用是自动控制系统。

自动控制系统是通过传感器采集水位、流量、温度等参数，并将这些参数传输给控制器，由控制器对水电机组等设备进行自动控制的系统。

通过自动控制系统，水电站可以实现自动调节水位、流量和发电功率等参数，提高了发电效率，减少了人工干预和操作误差，提高了能源的利用效率。

电气自动化技术在水电站中的另一个重要应用是远程监控系统。

远程监控系统利用现代通信技术和计算机网络技术，将水电站的运行状态、设备参数等信息传输到控制中心，实现对水电站运行状态的远程监控和远程操作。

通过远程监控系统，可以及时监测水电站的运行状态，预测设备故障，提前进行维护，减少了人力资源的浪费，提高了水电站的安全可靠性。

电气自动化技术在水电站中还有其他一些应用。

电气自动化技术可以应用于水电站的发电机组控制系统，通过自动调节机组的转速、功率因数等参数，实现对发电机组的自动控制，提高了发电效率。

电气自动化技术还可以应用于水电站的调度系统，通过建立数学模型，实现对水电站的运行计划和调度策略的优化，提高了发电效益。

电气自动化技术在水电站中的运用是十分重要的。

它不仅提高了水电站的发电效率，还提高了安全可靠性，减少了运维人员的工作量。

随着科技的不断进步，电气自动化技术还将继续得到广泛应用，为水电站的运行提供更加高效、安全的支持。

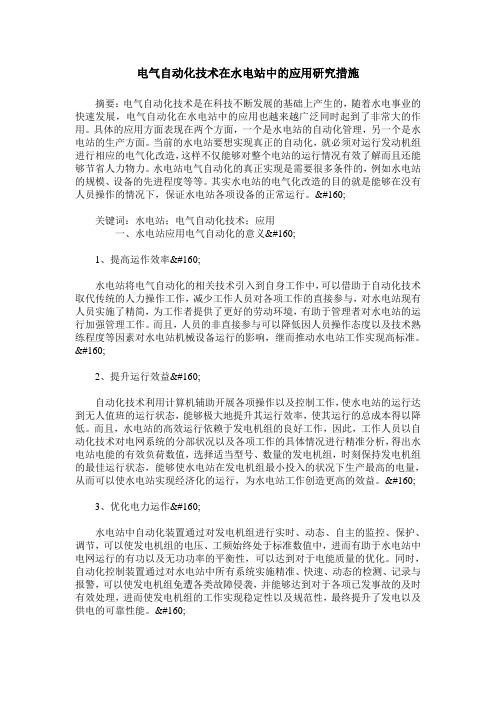

电气自动化技术在水电站中的应用研究措施摘要：电气自动化技术是在科技不断发展的基础上产生的，随着水电事业的快速发展，电气自动化在水电站中的应用也越来越广泛同时起到了非常大的作用。

具体的应用方面表现在两个方面，一个是水电站的自动化管理，另一个是水电站的生产方面。

当前的水电站要想实现真正的自动化，就必须对运行发动机组进行相应的电气化改造，这样不仅能够对整个电站的运行情况有效了解而且还能够节省人力物力。

水电站电气自动化的真正实现是需要很多条件的，例如水电站的规模、设备的先进程度等等。

其实水电站的电气化改造的目的就是能够在没有人员操作的情况下，保证水电站各项设备的正常运行。

 关键词：水电站；电气自动化技术；应用一、水电站应用电气自动化的意义 1、提高运作效率 水电站将电气自动化的相关技术引入到自身工作中，可以借助于自动化技术取代传统的人力操作工作，减少工作人员对各项工作的直接参与，对水电站现有人员实施了精简，为工作者提供了更好的劳动环境，有助于管理者对水电站的运行加强管理工作。

而且，人员的非直接参与可以降低因人员操作态度以及技术熟练程度等因素对水电站机械设备运行的影响，继而推动水电站工作实现高标准。

 2、提升运行效益 自动化技术利用计算机辅助开展各项操作以及控制工作，使水电站的运行达到无人值班的运行状态，能够极大地提升其运行效率，使其运行的总成本得以降低。

而且，水电站的高效运行依赖于发电机组的良好工作，因此，工作人员以自动化技术对电网系统的分部状况以及各项工作的具体情况进行精准分析，得出水电站电能的有效负荷数值，选择适当型号、数量的发电机组，时刻保持发电机组的最佳运行状态，能够使水电站在发电机组最小投入的状况下生产最高的电量，从而可以使水电站实现经济化的运行，为水电站工作创造更高的效益。

 3、优化电力运作 水电站中自动化装置通过对发电机组进行实时、动态、自主的监控、保护、调节，可以使发电机组的电压、工频始终处于标准数值中，进而有助于水电站中电网运行的有功以及无功功率的平衡性，可以达到对于电能质量的优化。

在水电站中电气自动化技术的运用探讨水电站是利用水能转换成电能的重要设施，而电气自动化技术的应用对水电站的运行和管理起到了至关重要的作用。

本文将探讨在水电站中电气自动化技术的运用，包括其优势、应用范围以及存在的挑战。

电气自动化技术在水电站中的运用具有多重优势。

它可以提高水电站的安全性和可靠性。

通过自动化技术，可以实现对水电站设备的全面监控和自动控制，及时发现并处理设备故障，从而避免了由于设备故障引起的安全问题和停电风险。

电气自动化可以提高水电站的运行效率和经济性。

自动化技术可以实现对水电站的全过程自动化控制，减少了人工干预和操作的需求，提高了操作的准确性和效率，降低了操作成本。

电气自动化还可以实现对水电站数据的实时监测和分析，提供数据支持和决策依据，有助于优化水电站的运行和维护。

电气自动化技术在水电站中的应用范围广泛。

在水力发电过程中，电气自动化技术可以应用于水电站的各个环节。

它可以应用于水电站的水源调度和控制。

通过对水库水位、流量等数据的实时监测和分析，可以实现对水电站的自动调度，保证水电站的持续运行和最大效益。

电气自动化技术可以应用于发电机组的控制。

通过对发电机组的电流、电压等参数的实时监控和控制，可以提高发电机组的运行效率和稳定性。

电气自动化技术还可以应用于水电站的配电和输变电系统，实现对电能的传输和分配的自动控制。

电气自动化技术在水电站中的运用也面临一些挑战。

由于水电站设备的复杂性和多样性，对自动化技术的要求也比较高。

在应用电气自动化技术之前，需要对水电站的设备进行充分的调研和分析，确定合适的自动化方案。

电气自动化技术需要依托于信息技术的支持，包括传感器、仪表、自动控制系统等。

这就要求水电站具备先进的信息技术设备和网络，以便实现数据的实时监测和传输。

水电站的自动化还需考虑到安全和环境的因素，避免因自动化技术的应用而带来的安全隐患和环境污染问题。

电气自动化技术在水电站中的应用具有重要的意义。

水电机组电气制动的设计及应用摘要：随着水轮发电机能力的不断提高，大型水轮发电机不断发展和使用，其大规模惯性对水轮发电机的制动提出了很高的要求。

本文研究了水电站电气制动的设计与应用。

研究了水电机组的制动原理后，设计了机组制动参数的选择，分别涉及过载系数的确定、电阻的确定、转子电流的计算和控制角的设计。

通过实际应用，本文设计的水轮发电机组电气制动控制过程可以有效延长水轮发电机组制动系统的寿命，制动电流稳定稳定，满足实际应用的需要。

关键词：水电机组；电气制动；原理分析；设计应用；前言随着大型水轮发电机的不断设计和运行，发电机的转动惯量也在增加，相关的停机问题也越来越严重。

对于三峡机组，转动惯量可达到 4.5 * 10 m³或更高，使停车更加困难。

由于水力发电装置通常在电网中发挥紧急备用和频率调节作用，而且其启动和关闭频率很高，传统的机械制动方法已不能满足水力发电装置目前的控制和运行方法。

因此，研究大型水电机组的电气制动很重要。

弹性电动制动与传统电动制动的区别，在于传统电动制动模式通常使用二极管整流器为发电机提供励磁电流，但这种制动模式需要增加二极管不受控制的整流装置，因此输入成本相对较高柔性电动制动技术最重要的部件是可控硅整流和发动机励磁系统调节器。

该制动方法产生的制动电流是可控的，可以根据制动时的水头速度和漏水量进行控制，从而改变制动。

整个制动过程稳定可靠。

因此，本文总结了水电站电气制动的设计和应用经验。

一、水电机组电气制动概述1.电气制动的概述过去，大多数水轮机发电设施采用机械减速停机，具有稳定运行、易于使用和广泛应用的优点。

如果是气压控制或油压控制，则推力轴承油膜受到保护。

这不仅是刹车，而且是上转子，因此具有两个身份。

为了能够制伏机械制动中存在的不足，在某电厂中五号机组进行实验，装置电气制动设施，不过现在依旧留存着机械制动的设施，开展混合减速停止的活动。

2.电气制动的工作原理断开机组后，定子将输出转子绕组的恒定周期大小的短路电流，短路电流不会改变机组的随机转速，引起定子绕组中铜消耗的制动力矩，直至机组停止减速。

电气制动开关在常规水电站的选择及应用本文介绍了水轮发电机机组采用电气制动开关的原因、优点，以及电气制动开关的工作原理及参数选择，为电气制动开关在同类机组中的应用提供了参考。

关键字：电制动开关，工作原理，参数选择0 前言水电站在电力系统中一般担任调频、调峰、调相、备用等任务，因此水轮发电机组开停机的次数较多，为保障机组的安全运行，机组停机制动就显得十分重要。

目前，我国大部分常规水电站的机组停机都采用压缩空气操作的机械制动装置，其优点是：运行可靠，使用方便，用气压、油压操作所消耗的能源较少，在制动过程中对推力瓦的油膜有保护作用，既可以用来制动机组，又可以用来顶转子，具有双重功能。

但是，这种制动方式也存在如下的缺点：制动器的制动块磨损较快，制动中产生的粉尘随着循环风进入转子磁轭及定子铁心的通风道，长年累积会减少通风道的快风断面面积，影响发电机的冷却效果。

粉尘与油雾会四处飞落，污染定子绕组妨碍散热，降低绝缘水平增加检修工作量[1] [4]。

为了克服这种缺点，目前在大容量高转速水轮机组，特别是机组启停频繁的抽水蓄能机组上，采用机械制动与电气制动结合的双重制动方式，以期缩短停机时间，提高机组的自动化水平。

1 电气制动开关的工作原理机组解列后，当发电机转速下降到50%～60%额定转速时，在发电机出口合上电气制动开关，并给发电机转子加励磁，依据同步发电机的电枢反应原理，电枢反应的直轴分量仅体现为加磁或者去磁，不反应有功转矩，而电枢反应的交轴分量则体现为一个有功转矩，其方向与原有速度方向相反。

利用这个相反的力矩，可以让机组快速的停下来。

电气制动开关的使用分以下两种情况：（1）电气制动单独使用电气制动单独使用时，一般应在机组转速下降到50%～60%额定转速时投入，制动时间应限制在10min以內。

（2）电气制动与机械制动的配合使用当发电机转速下降到50%额定转速时，电气制动系统投入运行;当转速继续下降到额定转速的10%时，机械制动系统投入运行;制动时间应限制在10min以内。

电气制动技术在水电站的应用摘要：随着经济发展水平的不断提高，社会对电能的需求不断增加，在此背景下，水电在电能供应中的比重越来越大。

水电站机电设备是一个相对复杂系统，在运行过程中存在一定的工况波动情况，在出现故障隐患的情况下，需要采取一定的制动措施进行停机与故障排查。

电气制动技术的应用，能够有效提升设备的稳定性，控制设备减速制动的安全性。

本文旨在阐述电气制动技术在水力发电厂中的应用，并提供具体参考。

关键词：水电站；电气制动；减速；安全引言水力发电厂电气自动化是一门综合性的科学技术，包括控制技术、测量技术、计算机等多种理论科学，目前受到政府的重视。

水电厂是长时间工作的部门，因此对水电厂的运行状况进行实时监控就变得非常主要，必须严格执行实时监控或运行操作，如果仅靠运行人员完成各种任务变得非常困难。

一、电气制动技术在水力发电厂应用的关键环节1.1 水电站电气制动时间控制电气制动技术在水电站中的应用，是为了加快发电机组正常停机过程，降低能耗，提高发电机组停机可靠性。

液压设备的停车和制动时间虽然较短，但仍不能冒不必要的风险，一味地寻求缩短停机时间。

因此，应以机组的机械特性为基础进行设备调试，平衡制动电流与制动效果，不单纯以制动时间缩短为目的，而应以保证水电站机组定子线圈稳定性为标准。

1.2 水电站发电机组停机控制在水电站电气制动应用过程中，优化停机过程控制是关键环节，其中中性点、定子绕组和定子线圈短路开关是水电站机组电气制动控制的重要目标。

控制过程必须与保护装置CT 结合使用，该配置应结合发电机保护装置深入分析，以识别制动过程中的电气变化。

这包括差动电流、定子电流频率变化等。

发电机组停机过程的触发状态和相应的保护装置故障或误报警信息，对相应的发电机组停机过程采取有效措施。

1.3 水电站电气制动故障预防控制电气制动控制系统的安全可靠性与机组稳定运行密切相关，因此需要合理考虑触发条件和互锁措施。

其中，机组带负荷正常运行中的最大风险是电气制动装置动作的稳定性，以及短路开关合闸过程中可能出现的风险。

水电厂电气制动运行技术的应用探讨摘要：在我国能源状况日趋紧张的趋势下，水电业的发展将成为我国电力业发展的重点。

随着水电业的不断发展，电气制动技术由于缩短机组低速运行时间、节省投资、提高自动化控制水平方面的优点，在水电业中得到广泛应用，本文介绍了电气制动的工作原理、分析电气制动的一般性结论和对机组保护的影响、电气制动功能的逐步完善及处理出现的异常情况所应注意的问题，以更好地改善机组的停机运行性能、提高环境质量和机组控制的自动化水平。

关键词：水电厂；水轮发电机；电气制动；自动化；应用1电气制动运行概述随着能源状况的日渐枯竭，电力行业逐渐向新能源发展，水电业成为我国电力行业的重要组成部分，占我国的电力工业中占据着重要的地位。

做好供电系统的运行管理工作，保证供电的连续性、可靠性，是企业电力管理部门的首要任务，是能源系统的基础性工作。

因此，全面落实电气运行的基础管理和技术措施，消除危及电网安全的设备隐患，减少电气系统一般性事故的发生，杜绝重大电气事故的发生是电网安全稳定运行的关键性工作。

但是，水电受自然环境状况的制约较大，机组启停往往异常频繁，据报道有的发电机组每年开停机次数高达两二千次，经常会出现机组未停稳调度又要求开机的现象。

水轮发电机组的传统制动方式一般为机械制动，制动过程中存在诸多的缺陷:频繁的开停机极易造成制动闸板和制动环严重磨损；同时机械制动过程中产生的大量粉末尘埃污染、恶化环境，特别是导电的和不导电的固态粉尘极易混入冷却空气中随油雾粘附在发电机定子线圈附近，厚厚的堵塞住铁芯风沟，不利于电机散热，降低了机组的绝缘水平，威胁着发电机的安全运行；另外在制动过程中，制动环表面温度急剧升高，容易产生热变形，以致经常出现龟裂现象。

电气制动技术为非接触式制动方法，基于电磁感应原理将机组动能转化为热能从而实现制动停机，因而具有停机时制动力矩大、停机时间短、无环境污染、制动投人转速不受任何限制、无振动和噪音及维护检修方便等优点。
