钢筋混凝土工程量计算ppt课件

钢筋混凝土工程量计算ppt课件
构造柱按全高计算，与砖墙嵌接部分的体积并入柱身体积内 计算。
依附柱上的牛腿，并入柱身体积内计算
柱计算公式
• V=SH • 实例见教材 • 注意:构造柱截面积计算
三、梁混凝土计算
按图示断面尺寸乘以梁长以m3计算，梁长按下列规
定确定：
梁与柱连接时，梁长算至柱侧面； 主梁与次梁连接时，次梁长算至主梁侧面。 梁与混凝土墙连接时，梁长算至混凝土墙的侧面。伸入墙内
五、墙混凝土计算
按图示中心线长度乘以墙高及厚度以m3计算， 应扣除门窗洞口及0.3 m3以外孔洞的体积，墙垛 及突出部分并入墙体积内计算。
六、其它混凝土计算
整体楼梯包括楼梯踏步、休息平台、平台梁、斜 梁及楼梯的连接梁，按水平投影面积计算，不扣 除宽度小于500mm的楼梯井，伸入墙内部分不另 增加。
梁头，梁垫体积并入梁体积内计算。
梁计算公式
• ⑴过梁:V=SL ① 现浇过梁 L=门窗洞口宽度+500㎜ • ②预制过梁 • 门窗洞口宽度﹥1500㎜ L=门窗洞口宽度+720㎜ • 门窗洞口宽度﹤=1500㎜ L=门窗洞口宽度+480㎜ • ⑵圈梁: V=SL • ①圈梁截面:注意L形截面计算 • ②圈梁长度:外墙上按外墙中心线长计算,内墙上按内墙
3
教学内容
第一部分 混凝土工程量计算 第二部分 钢筋工程量计算
第一部分 混凝土工程量计算
一、基础混凝土计算
1．现浇混凝土基础工程量计算规则：
按设计图示尺寸以体积计算。不扣除构件 内钢筋、预埋铁件和伸入承台基础的桩头 所占体积。
2．基础
有肋带形混凝土基础，其肋高与肋宽之比在4:1以内的 按有肋带形基础计算。超过4:1时，其基础底按板式基 础计算，以上部分按墙计算。 箱式满堂基础应分别按无梁式满堂基础、柱、墙、梁、 板有关规定计算，套相应定额项目。 设备基础除块体以外，其他类型设备基础分别按基础、 梁、柱、板、墙等有关规定计算，套相应的定额项目计 算

柱混凝土工程量计算 .ppt1

柱混凝土工程量计算 .ppt1

±0.000
2、无梁板的柱高，自柱基上表面(或楼板 上表面)至柱帽下表面之间的高度计算。
±0.000
±0.000
3、框架柱的柱高，自柱基上表面至柱顶 高度计算。
设计室内地坪 设计室外地坪 设计室外地坪
设计室内地坪
柱基上表面
柱基上表面
4、构造柱按设计 高度计算，与墙嵌接 部分的体积并入柱身 体积内计算。
QL
QL
牛腿
牛腿
0.000 DQL
000 DQL
构造柱工程量
1）构造柱体积计算公式：
V 柱的折算横截面面积 柱高

着重 理解
构造柱高：由于构造柱根部一般锚固在地圈梁
内，因此，柱高应自地圈梁的顶部至柱顶部高 度计算。
构造柱横截面面积：构造柱源自般是先砌砖后浇 砼。在砌砖时一般每隔五皮砖（约300mm高）
柱与柱基的 扩大顶面为 分界线
1.有梁柱 2.无梁柱
1、柱高度的判断：柱下部起点和柱上部止点 2、柱断面的判断：包括矩形柱、圆柱以及异 形柱 根据柱断面
图具体分析 着重 理解
3、构造柱的计算：构造柱马牙槎的处理
谢
谢
柱基上表面设计室外地坪设计室内地坪设计室内地坪设计室外地坪柱基上表面4构造柱按设计高度计算与墙嵌接部分的体积并入柱身体积内计算
柱混凝土 工程量计算
柱混凝土工程量计算
按图示断面尺寸乘以柱高以立方米计算。 柱混凝土工程量＝图示断面面积×柱高
异形柱
柱高按下列规定确定：
1、有梁板的柱高，自柱基上表面(或楼板上表 面)至上一层楼板上表面之间的高度计算。
两边各留一马牙槎，槎口宽度为60mm。
构造柱折算横截面面积S：计算构造柱体积时，与墙体嵌接部 分的体积应并入到柱身体积内。因此，可按截面面积+马牙槎 面积计算。计算方法如下：折算横截面面积S=d1 ×d2

混凝土工程量计算

混凝土工程量计算

0.14
0.44m2
V2
0.44 24
(0.33.8
0.14
4.4
2
3.8)
12.274m3
图7.2.33 (c)
L外中=24m L内基底净=3.8m L内基顶净=4.4m
L内基底净= 4.8 – 0.5 × 2 = 3.8 （m）
➢基础断面积：S= 1.0 × 0.3 = 0.30（m2）
➢带形基础工程量：
V1 = ( 24 + 3.8 ) × 0.30 = 8.34(m3)
（2）锥形断面 ➢ 外墙中心线：L中 = 24（m） ➢ 内墙基础之间净长度：L内基底净= 3.8（m） ➢ 基础断面积： S= ( 1.0 + 0.4 ) /2×0.2＋1.0 × 0.3 =0.44(m3 )
外墙基础：V外=L中x S
（12）
式中： h1 ——矩形部分高度
h2 ——梯形部分高度 h3 ——肋梁部分高度 B —— 基底宽度 b —— 基顶宽度
内墙基础：
法一：V内=L内基底净× S +2V搭
（13）
V搭=L搭× x [h2 ×(2b+B )/6+ b × h3] (14)
L搭=(B-b )/2
铁件和伸入承台基础的柱头所占体积。
定额计量规则： 现浇、预制混凝土除注明者外，均按图示尺寸以体积计
算，不扣除钢筋、铁件、螺栓所占体积。
小数点取舍:
➢m、m2、m3 为单位时，按2位 小数计算；
➢T为单位时，取3位小数计算； ➢Kg为单位时，取整数计算； ➢组、件、个、套等为单位时，
取整计算。
有梁式带型混凝土基础横断面示意图
（7）
（8）

混凝土工程量计算

混凝土工程量计算

• ①池、槽 • 池、槽按图示尺寸体积以m3计算，池、槽的支座、 支架另行计算，分别套用相应定额 • ⑥ 台阶(见图3—47) • F=B×(L+O．3m) • 式中：F一台阶水平投影面积(M2)， • B一台阶水平面的宽度(M)， • L一台阶水平面的长度(m)‘
• ⑥小型零星构件 • 每件体积在0.05m3以内，定额中没有单独 列项的构件，均执行小型构定额子目。 • ⑦挑檐、天沟、压顶
• 二、现浇柱工程量计算
• 3．梁 • 梁的体积按图示断面尺寸乘以梁长以立 方米(m3) • V＝F×l • 式中：F——梁的图示断面积。 • 梁长按下列规定计算：
• • • •
(1)梁与柱连接时，梁长算至柱侧面。 (2)主梁与次梁连接时，次梁长算至主梁侧面， 如图l0—60所示。 (3)当梁伸入墙体内时，梁按实际长度计算；伸入 墙内梁头、垫体积，并人梁体积内计算。 • (4)圈梁长，外墙上按中心线长度计算，内墙按净 长线计算。圈梁与过梁连接时，应分别计算，过 梁的梁长可按图示尺寸或按门窗洞口宽度两端共 加50cm计算。
• （5）.梁与混凝土墙连接时，梁长算至混凝 土墙的侧面.
• 板的体积按图示面积乘以板厚以立方米(m3) 计算。应区别板的不同类型分别计算。 • (1)有梁板 • 有梁板的工程量包括主梁、次梁与板，按 梁、板体积之和计算， • (2)无梁板 • 无梁板的工程量按板和柱帽体积之和计算
பைடு நூலகம் (3)平板工程量按实体体积计算。 • (4)现浇挑檐天沟按图示实体积计算。当其 与板(包括屋面板、楼板)连接时，以外墙为 分界线，与圈梁(包括其他梁)连接时，以梁 外边线为分界线。外墙边线以外或梁外边 线以外为挑檐天沟。 • (5)各类板伸入墙内的板头，并入板体积内 计算。

现浇混凝土及钢筋混凝土模板工程量的计算

现浇混凝土及钢筋混凝土模板工程量的计算

5.1 现浇混凝土模板
• 独立柱基础模板
• 计算公式：各面的侧面面积 之和
• 条形基础模板
基础模板
• 模板工程量=各面的侧面面 积之和计算
• 条形基础模板
基础模板
• 模板工程量=各面的侧面面 积之和计算
5.1 现浇构件模板工程量计算
例1 某工程有20根现浇钢筋混凝土矩形单梁L1，其截面和
配筋如图1 所示，试计算该工程现浇单梁模板的工 程量。
450 450
200 1-1
2
200 2-2
1
6300
2
1
图1 L1梁截面及配筋示意图
例1 某工程有20根现浇钢筋混凝土矩形单梁L1， 其截面和配筋如图1 所示，试计算该工程现浇单梁 模板的工 程量。
解：根据图1所示，计算如下: 梁底模：6.3m×0.2m=1.26m2 梁侧模：6.3m×0.45m×2=5.67m2 模板工程量：（1.26m+5.67m）
第4章 工程计量 第5节 混凝土模板工程量计算
5.1 现浇混凝土模板 5.2 预制构件灌缝模板
5.1 现浇混凝土模板
（1）现浇混凝土及钢筋混凝土模板工程量的计算， 除另有规定者外，均应区别模板的不同材质，按混凝 土与模板接触面的面积，以平方米计算。
说明：
1.材质：模板有组合钢模板、胶合板模板、木模板， 支撑有钢支撑、木支撑。
5.1 现浇混凝土模板
（8）现浇钢筋混凝土阳台、雨篷，按图示外挑部分尺寸的水平 投影面积计算。挑出墙外的悬臂梁及板边模板不另计算。雨蓬翻 边突出板面高度在200mm以内时，按翻边的外边线长度乘以突出 板面高度，并入雨蓬内计算；雨蓬翻边突出板面高度在600mm以 内时，翻边按天沟计算；雨蓬翻边突出板面高度在1200mm以内时， 翻边按栏板计算；雨蓬翻边突出板面高度超过1200mm时，翻边按 墙计算。

钢筋混凝土工程量计算

钢筋混凝土工程量计算

• 各类钢筋计算长度的确定
钢筋长=构件长-保护层*2+弯勾长*2+弯起钢筋增加值(△L)*2 1. 钢筋的混凝土保护层 • 受力钢筋的保护层,应符合设计要求;当设计无要求时,不应小于
受力钢筋直径,并应符合下表要求: • 纵向受力钢筋的混凝土保护层的最小厚度(㎜) • 混凝土保护层的最小厚度见下表：
35 -- 40 35
附注:①基础中纵向受力钢筋的混凝土保护层厚度不应小于35㎜,无 垫层时不应小于70㎜; ②板墙壳中的分布筋的保护层厚度不应小于表中相应数值减10㎜, 且不应小于10㎜;梁柱中的箍筋和构造筋的保护层不应小于15㎜.
2. 箍筋的弯勾长度: 平钩（ 180 °） 6.25d ； 直钩（ 90 °） 3.5d ； 斜钩（ 135 °） 4.9d
阳台、雨篷（悬挑板），按伸出外墙的水平投影 面积计算，伸出外墙的牛腿不另计算。带反挑檐 的雨篷按展开面积并入雨篷内计算。
S=(3.0-0.12*2)*(2.7+0.2+1.5-0.12)
七、预制构件混凝土计算
1.预制砼工程量均按图示实体体积以m3计算，不扣除构 件内钢筋，铁件及小于300mm×300mm以内孔洞面 积。(空心板的孔洞体积应扣除)
构造柱按全高计算，与砖墙嵌接部分的体积并入柱身体积内 计算。
依附柱上的牛腿，并入柱身体积内计算
柱计算公式
• V=SH • 实例见教材 • 注意:构造柱截面积计算
三、梁混凝土计算
按图示断面尺寸乘以梁长以m3计算，梁长按下列规
定确定：
梁与柱连接时，梁长算至柱侧面； 主梁与次梁连接时，次梁长算至主梁侧面。 梁与混凝土墙连接时，梁长算至混凝土墙的侧面。伸入墙内

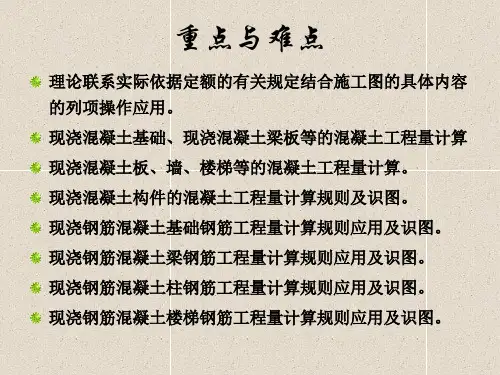

重点与难点
理论联系实际依据定额的有关规定结合施工图的具体内容 的列项操作应用。 现浇混凝土基础、现浇混凝土梁板等的混凝土工程量计算 现浇混凝土板、墙、楼梯等的混凝土工程量计算。 现浇混凝土构件的混凝土工程量计算规则及识图。 现浇钢筋混凝土基础钢筋工程量计算规则应用及识图。 现浇钢筋混凝土梁钢筋工程量计算规则应用及识图。 现浇钢筋混凝土柱钢筋工程量计算规则应用及识图。 现浇钢筋混凝土楼梯钢筋工程量计算规则应用及识图。

2.6混凝土工程量计算

2.6混凝土工程量计算
建筑定额与预算
混凝土工程量计算
武汉电力职业技术学院 建设工程系 付清泉
课程介绍
1
工程量计算要点
2
混凝土工程量计算方法
3
模板工程量计算方法
武汉电力职业技术学院 建设工程系 付清泉
建筑工程定额与计价
• 定额第三章的内容包括混凝土、钢筋两大部分。 • 第九章混凝土及钢筋混凝土模板工程。
• 由于土建工程中钢筋工程较为复杂，单独分章 节讲解。
相应综合基价子目。
•
（1）底板
•
底板无论有无内外纵横隔及底板内有无暗梁，
均按底板面积乘以底板厚度以“m3”计算，执行满堂
基础定额。
•
（2）墙板
•
内外墙板在工程量计算时，应扣除门窗洞口及
0.3m2以上的孔洞体积，但留孔所需工料不另增加。
镶入钢筋混工程量内计算，执行钢
×4=2.04m3 • V独基=6.408+4.725+2.04=13.173m3
武汉电力职业技术学院 建设工程系 付清泉
建筑工程定额与计价
二、柱混凝土工程量计算
• 1、柱的种类
无梁板 框架柱
有梁板 框架柱
构造柱
柱 预制柱
圆柱
带牛腿柱 变截面柱
武汉电力职业技术学院 建设工程系 付清泉
建筑工程定额与计价
例：如下图所示，基础垫层为C10混凝土，试计算混凝土基础垫层的工程量及综合基价
断面积S=0.1×1.2=0.12m2 长度L=（9+5）×2+（5-1.2）×2=35.6m 工程量V=35.6×0.12=4.27m3
武汉电力职业技术学院 建设工程系 付清泉
建筑工程定额与计价
2、 带形基础 带形基础又称条形基础，外形呈长条状，断面形状一般有梯形、阶梯形和 矩形等，如图所示。

混凝土工程量计算

混凝土工程量计算

（6） 轻板框架的混凝土梅花柱按预制异型柱；叠合 梁按预制异形梁；楼梯段和整间大楼板按相应 预制构件定额项目计算。 （7） 现浇钢筋混凝土土柱、墙定额项目，均按规范 规定综合了底部灌注1:2水泥砂浆的用量。 （8） 混凝土强度等级参见《新疆维吾尔自治区建设 工程定额混凝土砂浆配合比》（新建造〖2009〗 2号），如与设计要求不同时，可以换算。 （9） 陶粒混凝土强度等级参见《新疆维吾尔自治区 建设工程定额混凝土砂浆配合比》（新建造 〖2009〗2号），如与设计要求不同时，可以换算。
1、混凝土
（1） 混凝土的工作内容包括：筛沙子、筛洗石子、后台运 输、搅拌，前台运输、清理、润湿模板、浇灌、捣固、养 护等工作。 （2） 毛石混凝土是指毛石占混凝土体积20%计算的。如设 计要求不同时，可以换算。 （3） 小型混凝土构件指单件体积在0.05m³ 以内的未列出定 额项目的构件。 （4） 预制构件厂生产的构件，在混凝土定额项目中考虑了 预制场内构件运输、堆放、码垛、装车运出等的工作内容。 （5） 构筑物混凝土按构件选用相应的定额项目。
。
例: 如图所示，计算钢筋混凝土独立基础的工程量。
(4)杯型基础
杯型基础有四个部分组成如图所示: 杯型基础工程量： V=V1+V2+V3－V杯口 式中： V1——底部立方体体积 V2——中部棱台体体积 V3——上部立方体体积 V杯口———杯口空心棱台体体积
例题：计算下图杯型基础工程量
（5）满堂基础
其中：B——基础底宽；H——梁；b——梁宽；h1——梯形高度
V1=LbH
V2=1/2Lbh
V3=1/3×(1/2Lh) ×1/2(B-b) ×2
例: 如图所示为有梁式带形基础，计算其混凝土工程 量。

混凝土及钢筋混凝土工程工程量计算讲解

混凝土及钢筋混凝土工程工程量计算讲解
积部分）计算。
2 混凝土工程
• 2.1 现浇混凝土工程量的计算 • 2.2 预制构件混凝土工程量的计算
钢筋混凝土结构示意图
2.1现浇构件混凝土工程量计算
现浇混凝土工程量除另有规定者外，均按图示 尺寸实体体积以立方米计算，不扣除构件内钢筋、 预埋铁件及墙、板中0.3m2内的孔洞所占体积。
（一）基础 （四）板 （七）阳台、雨蓬（悬挑板）
墙下钢筋砼条形基础
柱下钢筋砼独立基础
基础扩大 顶面
☆无梁式（板式）带形基础：
b B
h1 h2
V

[Bh1

B
2
b
h
2
]

L中或L内
基础长度： 外墙按L中， 内墙按L内
☆ 有梁式（带肋）带形基础(h3≤4b)：
b
h1 h2 h3
B
V

[Bh1

B
2
b
h2

bh3 ]
L中或L内
2.独立基础：
7）构造柱外露面均应按图示外露部分计算模板面 积。构造柱与墙接触面不计算模板面积。
8）现浇钢筋混凝土悬挑板（雨蓬、阳台）按图示 外挑部分尺寸的水平投影面积计算。挑出墙外的 牛腿梁及板边模板不另计算。 9）现浇钢筋混凝土楼梯，以图示露明面尺寸的水 平投影面积计算，不扣除小于500mm楼梯井所占面 积。楼梯的踏步、踏步板平台梁等侧面模板，不 另计算。
包括各种形式的独立基础及柱墩，其工程量按 图示尺寸以立方米计算。柱与柱基的划分以柱基 的扩大顶面为分界线。
阶台形基础
锥台形基础
V abh1 a1b1h2
V abh h1 [ab 6
(a a1 )(b b1 ) a1b1 ]

混凝土工程工程量计算2

混凝土工程工程量计算2

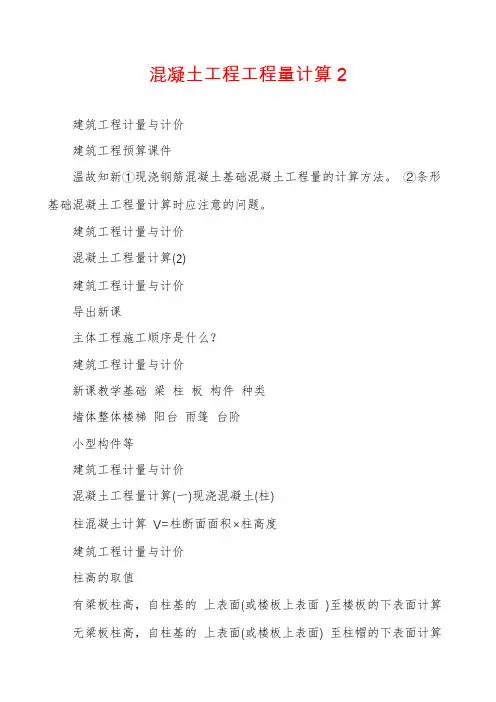

混凝土工程工程量计算2建筑工程计量与计价建筑工程预算课件温故知新①现浇钢筋混凝土基础混凝土工程量的计算方法。

②条形基础混凝土工程量计算时应注意的问题。

建筑工程计量与计价混凝土工程量计算(2)建筑工程计量与计价导出新课主体工程施工顺序是什么？建筑工程计量与计价新课教学基础梁柱板构件种类墙体整体楼梯阳台雨篷台阶小型构件等建筑工程计量与计价混凝土工程量计算(一)现浇混凝土(柱)柱混凝土计算V=柱断面面积×柱高度建筑工程计量与计价柱高的取值有梁板柱高，自柱基的上表面(或楼板上表面)至楼板的下表面计算无梁板柱高，自柱基的上表面(或楼板上表面) 至柱帽的下表面计算构造柱高，应自地圈梁的顶部至柱顶部高度建筑工程计量与计价构造柱断面一字形S=(d1+0.06)×d2L形S=(d1 ×d2 ) +0.03×(d1 + d2) T形S= (d1 ×d2 ) +0.03×d1+ 0.03 × d2 ×2十字形S= (d1 ×d2 ) +0.03×(d1 + d2) ×2建筑工程计量与计价构造柱计算的有关注意事项砖混结构中构造柱高与框架结构中取值的不同讨论：与圈梁相交时，接头工程量如何处理？建筑工程计量与计价构造柱高与圈梁相交时，接头工程量如何处理？建筑工程计量与计价(一)现浇混凝土(梁) 1、梁类型：主梁次梁悬挑梁圈梁过梁2、梁混凝土计算V=梁断面面积×梁长度建筑工程计量与计价梁长的取值支撑在柱上的梁(主梁):柱间净距支撑在主梁上(次梁):主梁间净距支撑在砖墙或砌块墙：梁的实际长度梁高的取值梁高：指从梁底至现浇板底的高度实际高度(基础梁、预制板下的梁)建筑工程计量与计价当圈梁与过梁连接在一起时列项圈梁：V=圈梁长度×SQL-VGL 过梁：V=(门窗洞口宽+0.5m)×SGL建筑工程计量与计价某房屋L中=24m,L内=4.56m,共设4个洞口宽度为1.5m的窗户及两个洞口宽度为1.0m的门。

混凝土及钢筋工程量计算

混凝土及钢筋工程量计算
基础混凝土是建筑物的基础 支撑结构，计算基础混凝土 的工程量需要考虑地基类型 和建筑物的负荷情况。
柱子和墙体混凝土工程 量计算
柱子和墙体是建筑物的承重 结构，计算柱子和墙体混凝 土的工程量需要考虑其尺寸、 高度和荷载。
梁和板的混凝土工程量 计算
梁和板是建筑物的水平承重 结构，计算梁和板混凝土的 工程量需要考虑其跨度、宽 度和荷载。
结论和要点
1 精确计算
混凝土及钢筋工程量计算需要精确计算，以确保结构的稳定和安全。
2 符合规范
工程量计算应符合相关的国家和地区的建筑规范和标准结构稳定性和承载力均衡的关键。
钢筋工程量计算
1
钢筋的种类和规范
不同的建筑结构和承载要求需要不同种类和规格的钢筋，了解钢筋的种类和规范 对于工程量计算至关重要。
2
钢筋的计算方法
通过计算荷载和结构要求，确定在不同部位所需的钢筋数量和规格，确保结构的 强度和耐久性。
3
钢筋的布置方法
钢筋的正确布置是确保建筑结构各部位承载力合理分配和均匀受力的关键。合理 的布置能够提高结构的稳定性。
混凝土及钢筋工程量计算
混凝土及钢筋工程量计算是建筑设计和施工中至关重要的一部分。在本演示 中，我们将探讨混凝土工程量计算和钢筋工程量计算的要点。
概述
在建筑工程中，混凝土及钢筋工程量计算是确保结构坚固稳定的关键。了解计算方法和规范对于施工进程的顺 利进行至关重要。
混凝土工程量计算
基础混凝土工程量计算

混凝土清单工程量计算规则课件

混凝土清单工程量计算规则课件

混凝土浇筑工程量计算规则
总结词
根据混凝土构件的体积和浇筑方式进 行计算
详细描述
根据混凝土构件的体积，以及浇筑方 式（如人工浇筑、机械浇筑等），计 算所需的混凝土浇筑量。
混凝土运输工程量计算规则
总结词
根据运输距离和混凝土量进行计算
详细描述
根据运输距离和混凝土量，计算所需的运输设备和车辆数量，以及运输费用。
测量法
通过实地测量和勘查，计算混凝土 的工程量。这种方法需要具备专业 的测量技能和工具，确保数据的可 靠性。
02
混凝土构件工程量计算规则
混凝土柱工程量计算规则
总结词：体积计算
详细描述：根据柱的截面面积和高度计算混凝土柱的工程量，不扣除构件内钢筋 、预埋件和孔洞所占体积。
混凝土梁工程量计算规则
总结词：体积计算
详细描述：根据墙的截面面积和 墙的高度计算混凝土墙的工程量 ，扣除墙内钢筋、预埋件和孔洞 所占体积。
03
混凝土施工工程量计算规则
混凝土模板工程量计算规则
总结词
根据混凝土构件的几何尺寸和模 板的材质、类型进行计算
详细描述
根据混凝土构件的几何尺寸，如 长、宽、高，以及模板的材质、 类型，如木模板、钢模板等，计 算所需的模板面积和数量。
THANKS
感谢观看
通过综合单价分析，可以确定合理的混凝土清单项目的综合单价，为投 标报价和工程结算提供依据。同时，也有助于企业进行成本管理和控制 。
05
混凝土工程量计算案例分析
案例一：某住宅楼混凝土工程量计算
总结词
住宅楼混凝土工程量计算
详细描述
介绍某住宅楼混凝土工程量的计算过程，包括基础、梁、板 、柱等各个部位混凝土的用量，以及如何根据图纸和规范进 行计算。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

【解】根据图形可知 V=[3.2×2.2+（3.2+0.7）（2.2+0.5）+0.7×0.5] ×0.2/6+ 3.2×2.2
×0.25 =2.36m3 套 4-5 砼基础 2316.87元/10m3 4-5H=2316.87+（195.03-160.79） ×10.15 =2664.41元/10m3 基价=0.236 ×2664.41=628.8元 12-62 独立基础模板 430.58元/10m3 基价=430.58 ×0.236=101.62元
混凝土工程列项：垫层、基础、柱、梁、板、楼梯、混凝土墙、、圈梁、构 造柱、雨篷、过梁、预制板、钢筋、冷拔丝等。
基础垫层
教学目标： 掌握基础垫层工程量的计算 熟悉综合基价子目的套用
基础垫 层
一、垫层的种类 砂垫层、毛石垫层、碎石垫层、灰土垫层 素土垫层、碎砖三合土垫层、砼垫层，其中灰土垫层和砼垫层经常用到。 二、基础与垫层的划分 一般以设计施工图的说明为准，如说明不明确时，按设计混凝土与土体直接
工程量计算
现浇钢筋混凝土工程 预制钢筋混凝土工程 钢筋工程
现浇钢筋混凝土工程
现浇钢筋混凝土柱、现浇钢筋混凝土梁 现浇钢筋混凝土板、现浇钢筋混凝土
墙 现浇钢筋混凝土楼梯、现浇钢筋混凝
土基础 其他现浇钢筋混凝土构件
预制混凝土工程：混凝土桩、柱、梁、屋架、天窗架、板及其他预制混凝土 构件。
墙下钢筋混凝土条形基础 柱下钢筋混凝土条形基础
筏形基础(板式) 筏形基础(梁板式)
3、独立基础工程量计算
阶梯形独立基础
四棱锥台形独立基 础
H
ab
B A
V＝［A×B＋（A＋a）（B＋b）＋a×b］×H/6
4、综合基价套用
独立基础套用第四分部综合基价子目。
4-4 毛石砼基础 2184.98元/10m3
练习如下图所示的砖基础，垫层采用灰土垫层，试计算垫层的工程量及综合基 价合计
混凝土基础工程
基础的类型
按构造型式分类
条形基础 独立基础 交叉梁式基础 筏形基础 箱形基础 桩基础
独立基础：是指现浇钢筋混凝土柱下的单独基 础。
单独基础
（二） 独立基础
（阶梯形和四棱锥台形 ）
独立基础
1、独立基础与柱子的划分
2、河南省定额的应用：在计算工程量时，不分 基础的类型，按垫层的种类、等级、配合比不同， 分别列项计算，套用相应定额子目。
综合基价子目的设置 4-13 混凝土基础垫层 模板 12-71 基础垫层模板
2488.23元/10m3 488.82元/10m3
3、 河南省综合基价执行中的几个问题
(1)除混凝土以外的其他材料基础垫层，在执 行装饰工程相应综合基价子目时，人工乘以系数 1.20；（1-136 1098.17元/10m3，人工费
基础与柱子划分示意图
2、独立基础与带型基础的区分
当一个基础上只承受一根柱子的荷载时，按独立 基础计算。
相邻两个独立柱独立基础之间用小于柱基宽度的 带形基础连接时，柱基按独立基础计算，两个独 立柱基之间的带形基础仍执行带形基础定额；若 此带形基础与柱基础等宽，则全部执行独立基础 定额。
但独立基础的底面积超过40m2及带形基础宽度超 过3m时，执行满堂基础项目。
套4-13 混凝土基础垫层 2488.23元/10m3
基价=2488.23×0.427=1062.47元
12-71 基础垫层模板 488.82元/10m3
基价=488.82×0.427=208.73元
搅拌费 4-197
450.08元/10m3
基价=450.08×0.427=192.18元
接触的单层长方形断面为垫层。
砖基础
钢筋混凝 土基础
砖基础
灰土垫层
混凝土垫层
（二）基础垫层工程量计算 1、规则：基础垫层工程量，按实铺体积以“m3”
计算。 带型基础垫层工程量=垫层长度×垫层断面面积 满堂基础垫层工程量=垫层的实铺面积×垫层厚度
带型基础垫层长度的取定:外墙基础下垫层长度 取外墙中心线(偏轴线时，应把轴线移至中心线位 置)长度；内墙基础下垫层长度取内墙基础垫层的 净长线长度。凸出部分的体积，并入垫层工程量内 计算。 注意： 如果基础下垫层的底标高不在同一标高处， 会出现垫层搭接的情况。如遇到这类情况，应将由 于搭接增加的工程量并入垫层工程量内计算。
319.06元/10m3）
(2)基础垫层设计的强度等级或配合比与综合 基价不同时，允许换算；
【例】如下图所示，基础垫层为C10混凝土，试计算混凝土基础垫层的工程 量及综合基价
断面积S=0.1×1.2=0.12m2
长度L=（9+5）×2+（5-1.2）×2=35.6m
工程量V=35.6×0.12=4.27m3
学
《建设工程计量与计价》教学课件
条形基础工程量计算
新
课
2、无梁式条形基础
教
学
H
b
H:b＞4:1时下
部要套用无梁
式带形基础，
上部套用墙的
子Байду номын сангаас。
《建设工程计量与计价》教学课件
条形基础工程量计算 新
课
二、条形基础工程量的计算
现场搅拌混凝土加工费
4-197
450.08元/10m3
基价=0.236 ×1.015 ×450.08
=107.81元
练习见课本
条形基础
《建设工程计量与计价》教学课件
条形基础工程量计算
教学目标：掌握条形基础基础工程量的
新
计算及综合基价子目的套用。
课
教学重点：条形基础基础工程量的计算
教
教学难点：T形接头部分体积计算
学
《建设工程计量与计价》教学课件
条形基础工程量计算
新
概念：条形基础又称带形基础，其外形 课
呈长条状，断面形式一般有梯形、阶梯
教 学
型和矩形等。
《建设工程计量与计价》教学课件
条形基础工程量计算
新
课
教
一、条形基础的分类
学
1、有梁式条形基础
《建设工程计量与计价》教学课件
条形基础工程量计算
新
课
教
2、无梁式条形基础
4-5 砼基础
2316.87元/10m3
模板
12-62 独立基础模板 430.58元/10m3
混凝土等级设计与综合基价不同时，可以换算，但混凝土的含量不变。
基为如
C30 40
价右
费
（
图 所
） 求 混 凝 土 独 立 基 础 的 工 程 量 及 综 合
示 的 混 凝 土 独 立 基 础 ， 混 凝 土 强 度 等 级
