塑胶件外观检验标准检验规范塑胶件外观检验标准一、目的:1.1为规范塑料外观检验标准,确保经IQC检验之部品符合产品质量要求。
二、职责2.1本标准必须经由培训合格之检验人员执行2.2检验中如有疑问及争执,须由MQE主管协调处理。
2.3若出现本标准中未涉及的项目,应立即通知MQE工程师修改或解释本标准。
三、参考文件3.1 GSM FQA外观检验标准3.2 DBTEL电池板外观检验标准3.3客户要求的相关文件四、缺陷定义4.1 点(含杂质):具有点的形状,测量时以其最大直径为其尺寸4.2 毛边:在塑料零件的边缘或结合线处线性凸起 (通常为成型不良所致)4.3 银丝:在成型中形成的气体使塑料零件表面退色(通常为白色)。
这些气体大多为树脂内的湿气,某些树脂易吸收湿气,因此制造前应加入一道干燥工序4.4气泡:塑料内部的隔离区使其表面产生圆形的突起4.5变形:制造中内应力差异或冷却不良引起的塑料零件变形4.6顶白:成品被顶出模具所造成之泛白及变形﹐通常发生在顶出稍的另一端(母模面)4.7缺料:由于模具的损坏或其它原因﹐造成成品有射不饱和缺料情形.4.8断印:印刷中由于杂质或其它原因造成印刷字体中的白点等情况。
4.9漏印:印刷内容缺划或缺角或字体断印缺陷大于0.3mm,也被认为有漏印。
4.10色差:指实际部品颜色与承认样品颜色或色号比对超出允收值。
4.11同色点 : 指颜色与部品颜色相接近的点;反之为异色点。
4.12流水纹:由于成形的原因﹐在浇口处留下的热溶塑料流动的条纹4.13熔接痕:由于两条或更多的熔融的塑料流汇聚,而形成在零件表面的线性痕迹4.14装配缝隙:除了设计时规定的缝隙外,由两部组件装配造成的缝隙4.15细碎划伤:无深度的表面擦伤或痕迹 (通常为手工操作时造成)4.16硬划伤:硬物或锐器造成零件表面的深度线性伤痕 (通常为手工操作时造成)4.17凹痕缩水:零件表面出现凹陷的痕迹或尺寸小于设计尺寸 (通常为成型不良所致)4.18颜色分离:塑料生产中,流动区出现的条状或点状色痕(通常由于加入再生材料引起)4.19不可见:指瑕疵直径<0.03mm为不可见,LENS透明区除外(依每部品材料所订定之检测距离) 4.20碰伤:产品表面或边缘遭硬物撞击而产生的痕迹4.21油斑:附着在对象表面的油性液体4.22漏喷:应喷漆之产品表面部份因异常原因而导致油漆没有喷到露出底材之现象4.23修边不良:产品边缘处因人工修边而产生缺口等不规则形状4.24毛屑:分布在喷漆件表面的线型杂质。
塑料外观检验标准一、目的:1。
1为规范塑料外观检验标准,确保经IQC检验之部品符合产品质量要求。
二、职责2.1本标准必须经由培训合格之检验人员执行2。
2检验中如有疑问及争执,须由MQE主管协调处理。
2。
3若出现本标准中未涉及的项目,应立即通知MQE工程师修改或解释本标准.三、参考文件3。
1 GSM FQA外观检验标准3。
2 DBTEL电池板外观检验标准3.3客户要求的相关文件四、缺陷定义4.1 点(含杂质):具有点的形状,测量时以其最大直径为其尺寸4.2 毛边:在塑料零件的边缘或结合线处线性凸起(通常为成型不良所致)4.3 银丝:在成型中形成的气体使塑料零件表面退色(通常为白色)。
这些气体大多为树脂内的湿气,某些树脂易吸收湿气,因此制造前应加入一道干燥工序4。
4气泡:塑料内部的隔离区使其表面产生圆形的突起4。
5变形: 制造中内应力差异或冷却不良引起的塑料零件变形4.6顶白: 成品被顶出模具所造成之泛白及变形﹐通常发生在顶出稍的另一端(母模面)4.7缺料:由于模具的损坏或其它原因﹐造成成品有射不饱和缺料情形.4。
8断印: 印刷中由于杂质或其它原因造成印刷字体中的白点等情况。
4.9漏印:印刷内容缺划或缺角或字体断印缺陷大于0.3mm,也被认为有漏印。
4。
10色差:指实际部品颜色与承认样品颜色或色号比对超出允收值.4.11同色点: 指颜色与部品颜色相接近的点;反之为异色点。
4.12流水纹:由于成形的原因﹐在浇口处留下的热溶塑料流动的条纹4。
13熔接痕:由于两条或更多的熔融的塑料流汇聚,而形成在零件表面的线性痕迹4。
14装配缝隙:除了设计时规定的缝隙外,由两部组件装配造成的缝隙4。
15细碎划伤:无深度的表面擦伤或痕迹(通常为手工操作时造成)4。
16硬划伤:硬物或锐器造成零件表面的深度线性伤痕(通常为手工操作时造成)4。
17凹痕缩水: 零件表面出现凹陷的痕迹或尺寸小于设计尺寸(通常为成型不良所致)4.18颜色分离:塑料生产中,流动区出现的条状或点状色痕(通常由于加入再生材料引起)4。
塑胶产品外观常见不良分析塑胶产品在日常生活中被广泛使用,它们可以用于制作各种产品,如家庭用品、工业部件、玩具等。
由于制作工艺以及原材料的原因,塑胶产品的外观常常会出现一些不良,这不仅会影响产品的美观度,还有可能影响产品的性能和使用寿命。
对于塑胶产品的外观不良分析非常重要。
下面我们将对常见的塑胶产品外观不良进行分析。
一、表面缺陷1. 水波纹水波纹是指塑胶产品表面出现的波纹状不平整,通常是由于注塑时模具温度不均匀或注射压力不稳定造成的。
如果注射速度过快或者模具表面磨损,也会导致水波纹的出现。
水波纹不仅影响塑胶产品外观美观度,还可能降低其强度和耐磨性。
2. 毛刺毛刺是指塑胶产品表面出现的细小而锋利的突起,在注塑工艺中,毛刺通常是由于模具设计不当或者模具磨损严重造成的。
毛刺会影响产品的手感和安全性,同时也会影响产品的使用寿命。
3. 烧结烧结是指塑胶产品表面出现的凹凸不平的现象,通常是由于模具温度设置不当或者注塑过程中料温不均匀导致的。
烧结会影响产品的美观度和尺寸精度,严重时还会导致产品的性能下降。
二、色差1. 色泽不均匀在注塑过程中,如果原料的分散性不好或者混料不均匀,就会导致塑胶产品的表面色泽不均匀。
这不仅会影响产品的外观质量,还会影响产品的一致性和品质稳定性。
三、气泡气泡是指塑胶产品表面或内部出现的空洞状现象,通常是由于注塑过程中原料受潮或者含有挥发性成分,或者注射压力不足造成的。
气泡会影响产品的外观质量和性能稳定性,甚至会导致产品的强度和密封性下降。
四、变形针对上述常见的塑胶产品外观不良,我们可以采取一些措施来进行预防和解决。
对于表面缺陷,我们可以通过优化模具设计,提高模具制造精度和加工质量,以及优化注塑工艺参数来减少水波纹、毛刺和烧结的出现。
对于色差问题,我们可以选择优质的原料并保证混料均匀,严格控制注塑工艺参数,尽量避免色泽不均匀和色斑的出现。
对于气泡和变形问题,我们可以在原料筛选和混合过程中严格控制原料含水量和挥发性成分,保证原料质量。

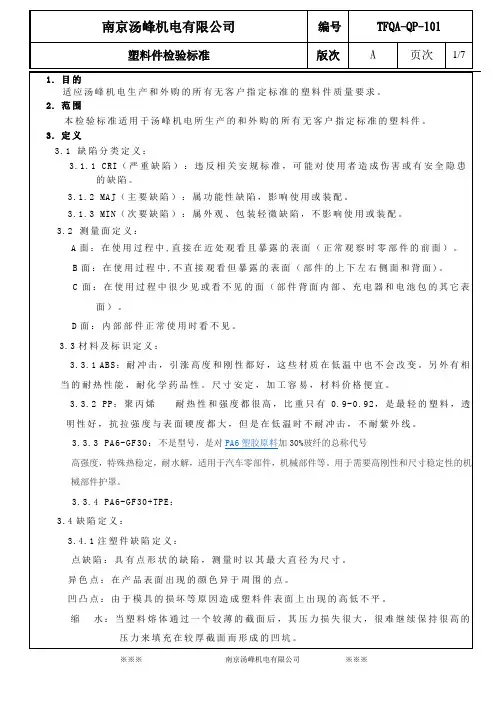

1目的定义塑料类制品质量标准,为检验员提供塑料类制品检验与判定的参考依据,同时是对塑料类制品供应商质量要求认知的准则。
2适用范围适用于我司所有产品。
3 职责由品管部负责制定、实施并维护,本规范的解释权归品管部。
4 定义4.1缺陷:影响产品的安全性能,或产品实用性能不能达到所期望的目标,或显著的降低其使用性质,或不影响产品的实用性但影响产品外观的缺点。
4.2塑料制品外观缺陷4.2.1缺胶---射胶量不足,制件缺料或不饱满。
4.2.2披锋---分模面溢出的多余塑料。
4.2.3缩水---材料冷却收缩造成的表面凹陷。
4.2.4凹痕---制件受挤压、碰撞引起的表面凹陷。
4.2.5凸起---制件受挤压、碰撞引起的表面隆起。
4.2.6融接痕/结合线---塑料分支流动重新结合的发状细线。
4.2.7合模线/模印---挤压塑料在端面所形成的突出线条。
4.2.8水纹---射胶时留在制件表面的条纹。
4.2.9拖伤---开模时分模面或皮纹拖拉制件表面造成的划痕。
4.2.10浅划痕---手指甲触摸无凹凸感。
4.2.11深划痕---手指甲触摸有凹凸感。
4.2.12变形---制件出现弯曲、扭曲、拉伸现象。
4.2.13顶白---颜色泛白,常出现在模具顶针顶出位置。
4.2.14斑点---与周围颜色有差异的点状缺陷。
4.2.15油污---脱模剂、顶针油、防锈油造成的污染。
4.2.16烧焦---塑料燃烧变质,通常颜色发黄,严重时炭化发黑。
4.2.17断裂---局部材料分离本体。
4.2.18开裂---制件本体可见的裂纹。
4.2.19气泡---透明制品内部形成的中空。
4.2.20色差---实际颜色与标准颜色的差异。
4.2.21修饰不良---修除制件毛边、披锋时过切或未修除干净。
4.2.22雾状---透明塑料表面上的模糊、不清晰、不光亮的现象。
4.3喷油与电镀涂层外观缺陷:4.3.1浅划痕---目测不明显、手指甲触摸无凹凸感、未伤及材料本体的伤痕。
塑胶件外观检验标准塑胶件的外观检验标准通常根据具体的产品和行业来确定,以下是一些可能适用的一般性标准和考虑因素:1. 色泽:* 颜色一致性:检查塑胶件的颜色是否与规定的标准一致。
* 色差:使用色差仪等设备测量色差,确保在可接受范围内。
2. 表面质量:* 气泡和孔隙:检查表面是否有气泡、孔隙或其他缺陷。
* 流痕和熔接线:检查塑胶件表面是否有流痕或熔接线,这可能是注塑过程中的痕迹。
* 瑕疵和斑点:检查表面是否有明显的瑕疵或斑点。
3. 尺寸和形状:* 尺寸一致性:检查塑胶件的尺寸是否符合设计要求。
* 形状偏差:检查塑胶件的形状是否在允许的范围内。
4. 标志和标签:* 标志一致性:如果有印刷或标志,确保其清晰、准确。
* 标签附着:检查标签是否正确附着在塑胶件上。
5. 外观一致性:* 表面光泽:检查表面光泽是否一致。
* 图案一致性:如果有图案或纹理,确保一致性。
6. 注塑瑕疵:* 短射、翻模等:检查是否有短射、翻模、异物等注塑过程引起的缺陷。
7. 耐用性和稳定性:* 耐候性:如果塑胶件暴露在外部环境,检查其耐候性。
* 稳定性:确保塑胶件在各种条件下保持稳定性,例如温度变化、湿度等。
8. 检测设备:* 使用合适的检测设备:如显微镜、光学仪器、色差仪等,确保检验的准确性。
9. 检验频率:* 确定检验频率:根据生产批次和质量要求确定外观检验的频率。
10. 记录和报告:* 记录检验结果:记录每次检验的结果,包括任何不合格项。
* 报告:生成外观检验报告,明确说明合格和不合格项。
请注意,具体的外观检验标准可能会因行业、产品类型和制造过程的不同而有所变化。
建议参考相关的国际、行业或公司标准以确保符合特定要求。
塑胶件外观检验标准塑胶件外观检验标准一、目的:1.1为规范塑料外观检验标准,确保经QC检验之部品符合产品质量要求。
二、职责2.1本标准必须经由培训合格之检验人员执行2.2检验中如有疑问及争执,须由MQE主管协调处理。
2.3若出现本标准中未涉及的项目,应立即通知MQE工程师修改或解释本标准。
三、参考文件3.1 GSM FQA外观检验标准3.2客户要求的相关文件四、缺陷定义4.01 黑点(含杂质):具有点的形状,测量时以其最大直径为其尺寸4.02 毛边:在塑料零件的边缘或结合线处线性凸起 (通常为成型不良所致)4.03 银丝:在成型中形成的气体使塑料零件表面退色(通常为白色)。
这些气体大多为树脂内的湿气,某些树脂易吸收湿气,因此制造前应加入一道干燥工序4.04气泡:塑料内部的隔离区使其表面产生圆形的突起4.05变形:制造中内应力差异或冷却不良引起的塑料零件变形4.06顶白:成品被顶出模具所造成之泛白及变形﹐通常发生在顶出稍的另一端(母模面)4.07缺料:由于模具的损坏或其它原因﹐造成成品有射不饱和缺料情形.4.08断印:印刷中由于杂质或其它原因造成印刷字体中的白点等情况。
4.09漏印:印刷内容缺划或缺角或字体断印缺陷大于0.3mm,也被认为有漏印。
4.10色差:指实际部品颜色与承认样品颜色或色号比对超出允收值。
4.11同色点:指颜色与部品颜色相接近的点;反之为异色点。
4.12流水纹:由于成形的原因﹐在浇口处留下的热溶塑料流动的条纹4.13熔接痕:由于两条或更多的熔融的塑料流汇聚,而形成在零件表面的线性痕迹4.14装配缝隙:除了设计时规定的缝隙外,由两部组件装配造成的缝隙4.15细碎划伤:无深度的表面擦伤或痕迹 (通常为手工操作时造成)4.16硬划伤:硬物或锐器造成零件表面的深度线性伤痕 (通常为手工操作时造成)4.17凹痕缩水:零件表面出现凹陷的痕迹或尺寸小于设计尺寸 (通常为成型不良所致)4.18颜色分离:塑料生产中,流动区出现的条状或点状色痕(通常由于加入再生材料引起) 4.19不可见:指瑕疵直径<0.03mm为不可见,LENS透明区除外(依每部品材料所订定之检测距离)4.20碰伤:产品表面或边缘遭硬物撞击而产生的痕迹4.21油斑:附着在对象表面的油性液体4.22漏喷:应喷漆之产品表面部份因异常原因而导致油漆没有喷到露出底材之现象4.23修边不良:产品边缘处因人工修边而产生缺口等不规则形状4.24毛屑:分布在喷漆件表面的线型杂质。
塑料外观检验标准一、目的:1.1为规范塑料外观检验标准,确保经IQC检验之部品符合产品质量要求。
二、职责2.1本标准必须经由培训合格之检验人员执行2.2检验中如有疑问及争执,须由MQE主管协调处理。
2.3若出现本标准中未涉及的项目,应立即通知MQE工程师修改或解释本标准。
三、参考文件3.1 GSM FQA外观检验标准3.2 DBTEL电池板外观检验标准3.3客户要求的相关文件四、缺陷定义4.1 点(含杂质):具有点的形状,测量时以其最大直径为其尺寸4.2 毛边:在塑料零件的边缘或结合线处线性凸起(通常为成型不良所致)4.3 银丝:在成型中形成的气体使塑料零件表面退色(通常为白色)。
这些气体大多为树脂内的湿气,某些树脂易吸收湿气,因此制造前应加入一道干燥工序4.4气泡:塑料内部的隔离区使其表面产生圆形的突起4.5变形:制造中内应力差异或冷却不良引起的塑料零件变形4.6顶白:成品被顶出模具所造成之泛白及变形﹐通常发生在顶出稍的另一端(母模面)4.7缺料:由于模具的损坏或其它原因﹐造成成品有射不饱和缺料情形.4.8断印:印刷中由于杂质或其它原因造成印刷字体中的白点等情况。
4.9漏印:印刷内容缺划或缺角或字体断印缺陷大于0.3mm,也被认为有漏印。
4.10色差:指实际部品颜色与承认样品颜色或色号比对超出允收值。
4.11同色点: 指颜色与部品颜色相接近的点;反之为异色点。
4.12流水纹:由于成形的原因﹐在浇口处留下的热溶塑料流动的条纹4.13熔接痕:由于两条或更多的熔融的塑料流汇聚,而形成在零件表面的线性痕迹4.14装配缝隙:除了设计时规定的缝隙外,由两部组件装配造成的缝隙4.15细碎划伤:无深度的表面擦伤或痕迹(通常为手工操作时造成)4.16硬划伤:硬物或锐器造成零件表面的深度线性伤痕(通常为手工操作时造成)4.17凹痕缩水:零件表面出现凹陷的痕迹或尺寸小于设计尺寸(通常为成型不良所致)4.18颜色分离:塑料生产中,流动区出现的条状或点状色痕(通常由于加入再生材料引起)4.19不可见:指瑕疵直径<0.03mm为不可见,LENS透明区除外(依每部品材料所订定之检测距离)4.20碰伤:产品表面或边缘遭硬物撞击而产生的痕迹4.21油斑:附着在对象表面的油性液体4.22漏喷:应喷漆之产品表面部份因异常原因而导致油漆没有喷到露出底材之现象4.23修边不良:产品边缘处因人工修边而产生缺口等不规则形状4.24毛屑:分布在喷漆件表面的线型杂质。
塑胶件外观检验判定标准
检验条件: 距离 30cm 时间 10 S 内 光源 :600-800 流明
位 置: 产品与平面呈45°上下左右转动在15°之内
注:个别产品如有独立检验标准或检查法的按独立标准执行。
不良项目
测试工具
缺 陷 说 明
备注
污 点 杂 质 气 泡
目测
黑色:一个异色点>=0.3mm 或同色点>=0.5mm
红、灰、黄及其他浅颜色: 一个异色点>=0.2mm 或同色
点>=0.3mm
指纹/脏污 目测 反光角度可见 裂痕/缺口 目测/卡尺
裂痕,缺口可见
进料口 目测 修剪不平整突出部份>=0.1mm 影响装配或外观
尺寸
投影仪/卡尺
超出图纸规格要求
飞边 目视
可见且影响装配、触摸有锋利感
可见且影响外观 划伤
目测
硬划伤任何角度可见
细碎划伤 长 > 5.0 mm 宽 > 0.1mm
流痕 目测 标准检验条件下可见 缩痕 目测/手感
用手触摸不能有明显缩痕
1级 目测时不能有明显色差及缩痕
2级。
塑料外观检验标准一、目的:1.1为规范塑料外观检验标准,确保经IQC检验之部品符合产品质量要求。
二、职责2.1本标准必须经由培训合格之检验人员执行2.2检验中如有疑问及争执,须由MQE主管协调处理。
2.3若出现本标准中未涉及的项目,应立即通知MQE工程师修改或解释本标准。
三、参考文件3.1 GSM FQA外观检验标准3.2 DBTEL电池板外观检验标准3.3客户要求的相关文件四、缺陷定义4.1 点(含杂质):具有点的形状,测量时以其最大直径为其尺寸4.2 毛边:在塑料零件的边缘或结合线处线性凸起(通常为成型不良所致)4.3 银丝:在成型中形成的气体使塑料零件表面退色(通常为白色)。
这些气体大多为树脂内的湿气,某些树脂易吸收湿气,因此制造前应加入一道干燥工序4.4气泡:塑料内部的隔离区使其表面产生圆形的突起4.5变形:制造中内应力差异或冷却不良引起的塑料零件变形4.6顶白:成品被顶出模具所造成之泛白及变形﹐通常发生在顶出稍的另一端(母模面)4.7缺料:由于模具的损坏或其它原因﹐造成成品有射不饱和缺料情形.4.8断印:印刷中由于杂质或其它原因造成印刷字体中的白点等情况。
4.9漏印:印刷内容缺划或缺角或字体断印缺陷大于0.3mm,也被认为有漏印。
4.10色差:指实际部品颜色与承认样品颜色或色号比对超出允收值。
4.11同色点: 指颜色与部品颜色相接近的点;反之为异色点。
4.12流水纹:由于成形的原因﹐在浇口处留下的热溶塑料流动的条纹4.13熔接痕:由于两条或更多的熔融的塑料流汇聚,而形成在零件表面的线性痕迹4.14装配缝隙:除了设计时规定的缝隙外,由两部组件装配造成的缝隙4.15细碎划伤:无深度的表面擦伤或痕迹(通常为手工操作时造成)4.16硬划伤:硬物或锐器造成零件表面的深度线性伤痕(通常为手工操作时造成)4.17凹痕缩水:零件表面出现凹陷的痕迹或尺寸小于设计尺寸(通常为成型不良所致)4.18颜色分离:塑料生产中,流动区出现的条状或点状色痕(通常由于加入再生材料引起)4.19不可见:指瑕疵直径<0.03mm为不可见,LENS透明区除外(依每部品材料所订定之检测距离)4.20碰伤:产品表面或边缘遭硬物撞击而产生的痕迹4.21油斑:附着在对象表面的油性液体4.22漏喷:应喷漆之产品表面部份因异常原因而导致油漆没有喷到露出底材之现象4.23修边不良:产品边缘处因人工修边而产生缺口等不规则形状4.24毛屑:分布在喷漆件表面的线型杂质。
塑料外观检验标准一、目的:1.1为规范塑料外观检验标准,确保经IQC检验之部品符合产品质量要求。
二、职责2.1本标准必须经由培训合格之检验人员执行2.2检验中如有疑问及争执,须由MQE主管协调处理。
2.3若出现本标准中未涉及的项目,应立即通知MQE工程师修改或解释本标准。
三、参考文件3.1 GSM FQA外观检验标准3.2 DBTEL电池板外观检验标准3.3客户要求的相关文件四、缺陷定义4.1 点(含杂质):具有点的形状,测量时以其最大直径为其尺寸4.2 毛边:在塑料零件的边缘或结合线处线性凸起(通常为成型不良所致)4.3 银丝:在成型中形成的气体使塑料零件表面退色(通常为白色)。
这些气体大多为树脂内的湿气,某些树脂易吸收湿气,因此制造前应加入一道干燥工序4.4气泡:塑料内部的隔离区使其表面产生圆形的突起4.5变形:制造中内应力差异或冷却不良引起的塑料零件变形4.6顶白:成品被顶出模具所造成之泛白及变形﹐通常发生在顶出稍的另一端(母模面)4.7缺料:由于模具的损坏或其它原因﹐造成成品有射不饱和缺料情形.4.8断印:印刷中由于杂质或其它原因造成印刷字体中的白点等情况。
4.9漏印:印刷内容缺划或缺角或字体断印缺陷大于0.3mm,也被认为有漏印。
4.10色差:指实际部品颜色与承认样品颜色或色号比对超出允收值。
4.11同色点: 指颜色与部品颜色相接近的点;反之为异色点。
4.12流水纹:由于成形的原因﹐在浇口处留下的热溶塑料流动的条纹4.13熔接痕:由于两条或更多的熔融的塑料流汇聚,而形成在零件表面的线性痕迹4.14装配缝隙:除了设计时规定的缝隙外,由两部组件装配造成的缝隙4.15细碎划伤:无深度的表面擦伤或痕迹(通常为手工操作时造成)4.16硬划伤:硬物或锐器造成零件表面的深度线性伤痕(通常为手工操作时造成)4.17凹痕缩水:零件表面出现凹陷的痕迹或尺寸小于设计尺寸(通常为成型不良所致)4.18颜色分离:塑料生产中,流动区出现的条状或点状色痕(通常由于加入再生材料引起)4.19不可见:指瑕疵直径<0.03mm为不可见,LENS透明区除外(依每部品材料所订定之检测距离)4.20碰伤:产品表面或边缘遭硬物撞击而产生的痕迹4.21油斑:附着在对象表面的油性液体4.22漏喷:应喷漆之产品表面部份因异常原因而导致油漆没有喷到露出底材之现象4.23修边不良:产品边缘处因人工修边而产生缺口等不规则形状4.24毛屑:分布在喷漆件表面的线型杂质。
