脑电波检测电路

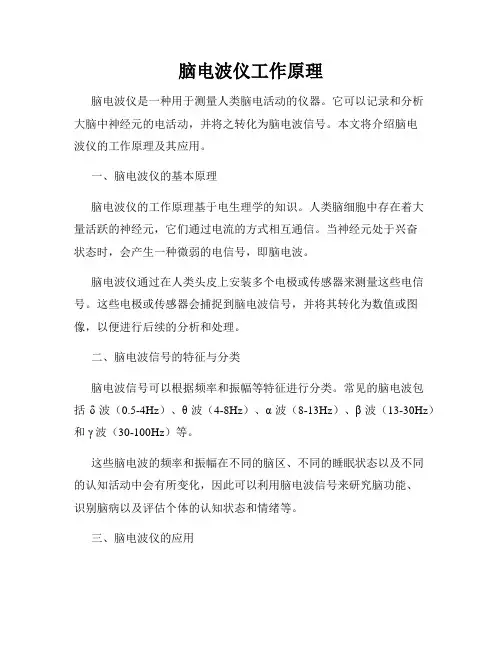

脑电波仪工作原理脑电波仪是一种用于测量人类脑电活动的仪器。

它可以记录和分析大脑中神经元的电活动，并将之转化为脑电波信号。

本文将介绍脑电波仪的工作原理及其应用。

一、脑电波仪的基本原理脑电波仪的工作原理基于电生理学的知识。

人类脑细胞中存在着大量活跃的神经元，它们通过电流的方式相互通信。

当神经元处于兴奋状态时，会产生一种微弱的电信号，即脑电波。

脑电波仪通过在人类头皮上安装多个电极或传感器来测量这些电信号。

这些电极或传感器会捕捉到脑电波信号，并将其转化为数值或图像，以便进行后续的分析和处理。

二、脑电波信号的特征与分类脑电波信号可以根据频率和振幅等特征进行分类。

常见的脑电波包括δ波（0.5-4Hz）、θ波（4-8Hz）、α波（8-13Hz）、β波（13-30Hz）和γ波（30-100Hz）等。

这些脑电波的频率和振幅在不同的脑区、不同的睡眠状态以及不同的认知活动中会有所变化，因此可以利用脑电波信号来研究脑功能、识别脑病以及评估个体的认知状态和情绪等。

三、脑电波仪的应用1. 脑机接口技术：脑电波仪在脑机接口技术中扮演着重要角色。

通过接收和解析脑电波信号，可以实现脑机接口控制，将人的思维转化为机器的运动或执行特定命令。

2. 神经科学研究：脑电波仪广泛应用于神经科学领域，用于研究人类大脑的功能、认知和情绪等。

通过记录和分析脑电波信号，可以了解脑区的活动时序和空间分布，揭示大脑的工作原理。

3. 临床应用：脑电波仪在临床上也有着重要的应用价值。

例如，用于诊断癫痫、睡眠障碍、脑损伤和精神疾病等。

通过分析脑电波信号的异常模式，医生可以作出更准确的诊断，并制定相应的治疗方案。

4. 心理学研究：脑电波仪还可以用于心理学研究，探究认知、情绪和注意力等心理过程在大脑中的表现。

通过记录脑电波信号，研究者可以了解人类的认知和情绪状态，辅助于心理学实验的设计和分析。

四、脑电波仪的发展趋势随着科学技术的不断进步，脑电波仪在以下几个方面有着持续的发展趋势：1. 无线化与便携化：新一代的脑电波仪趋向于无线化和便携化，使其更加适用于日常生活和移动环境中的研究和应用。

脑电图机原理
脑电图（electroencephalogram，简称EEG）是一种测量人类
大脑电活动的方法。

脑电图机利用电极贴附在头皮上来记录大脑内的电信号，然后通过放大和滤波，将收集到的电信号转化为可视化的脑电图形。

脑电图机的工作原理如下：首先，将电极通过导电胶粘贴到头皮上相应的位置。

这些电极会捕捉到大脑中神经元的电活动。

当神经元存活并进行通信时，会产生微弱的电流，这些电流可以传播到头皮，并被电极所接收。

接下来，脑电图机会将电极接收到的微弱电流放大，以便更好地记录和分析。

放大过程中，还需要进行滤波处理以去除非相关的干扰信号，例如心电图和肌电图等。

最后，放大和滤波处理后的电信号会通过模数转换器转换为数字信号，并传送到脑电图机的计算系统或计算机上进行进一步分析和显示。

这些数字信号可以通过不同的图形化方式来展示，例如时域图、频域图或者事件相关电位图等。

总的来说，脑电图机利用电极记录大脑内神经元的电信号，并通过放大、滤波和转换等步骤将其转化为可视化的脑电图形。

通过观察和分析脑电图，研究人员可以研究大脑活动的相关特征，如频率、振幅、相位和时域特性等，从而进一步了解和研究人类大脑的功能和疾病。

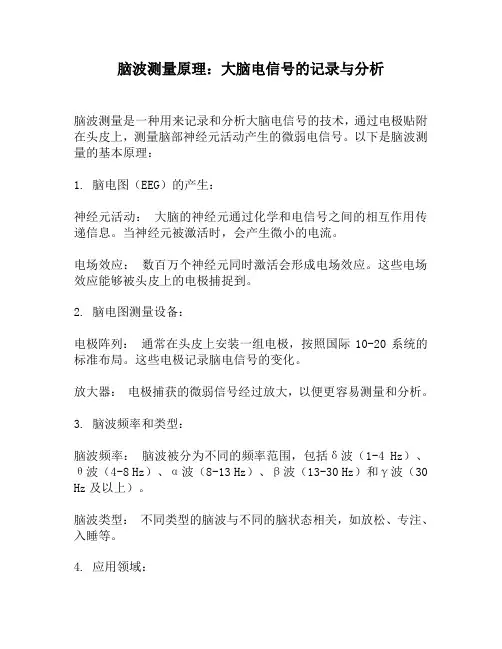

脑波测量原理：大脑电信号的记录与分析
脑波测量是一种用来记录和分析大脑电信号的技术，通过电极贴附在头皮上，测量脑部神经元活动产生的微弱电信号。

以下是脑波测量的基本原理：
1. 脑电图（EEG）的产生：
神经元活动：大脑的神经元通过化学和电信号之间的相互作用传递信息。

当神经元被激活时，会产生微小的电流。

电场效应：数百万个神经元同时激活会形成电场效应。

这些电场效应能够被头皮上的电极捕捉到。

2. 脑电图测量设备：
电极阵列：通常在头皮上安装一组电极，按照国际10-20系统的标准布局。

这些电极记录脑电信号的变化。

放大器：电极捕获的微弱信号经过放大，以便更容易测量和分析。

3. 脑波频率和类型：
脑波频率：脑波被分为不同的频率范围，包括δ波（1-4 Hz）、θ波（4-8 Hz）、α波（8-13 Hz）、β波（13-30 Hz）和γ波（30 Hz及以上）。

脑波类型：不同类型的脑波与不同的脑状态相关，如放松、专注、入睡等。

4. 应用领域：
医学诊断：脑电图常用于癫痫、脑损伤和睡眠障碍等疾病的辅助诊断。

神经反馈治疗：通过实时监测脑波，帮助个体学会自我调节，改善心理健康。

脑机接口：将脑电信号转化为控制外部设备的指令，用于帮助残疾人士。

5. 数据分析：
信号处理：采集的脑电信号经过滤波、放大和去噪等处理，以提高信噪比。

频谱分析：对脑电信号进行频谱分析，了解不同频率成分的相对贡献。

事件相关电位（ERP）：在特定刺激下测量的脑电信号，用于研究认知和感知过程。

脑波测量为神经科学研究和临床应用提供了重要的工具，有助于深入了解大脑功能和神经疾病。

心理学研究中的脑电波测试方法介绍心理学研究是探索和理解人类思维、情感和行为的科学领域。

在过去的几十年里，随着科技的进步，脑电波测试方法在心理学研究中扮演着越来越重要的角色。

本文将介绍几种常用的脑电波测试方法以及它们在心理学研究中的应用。

1. 事件相关电位（Event-Related Potentials, ERP）事件相关电位是一种通过记录脑电波来测量特定刺激或任务引发的神经反应的方法。

它是通过将参与者暴露于特定刺激或任务，并通过脑电图仪来记录他们的脑电波活动来实现的。

ERP提供了关于刺激处理的时间点和特定神经活动的信息。

心理学研究者可以利用ERP来研究认知过程、注意力、情感反应等方面的心理现象。

2. 经典修订的国际10-20系统经典修订的国际10-20系统是脑电波测试中常用的电极放置系统。

这个系统将电极位置划分为特定的位置，如Fp1、Fp2、Fz、C3、Cz、C4等。

每个位置代表了头皮表面的特定区域。

在心理学研究中，采用这个系统可以确保在不同的实验中电极放置的一致性，使得结果更可靠和可比较。

3. 频谱分析频谱分析是一种通过将脑电波信号转换为频率域上的功率谱来研究大脑活动的方法。

这种测试方法可以提供关于大脑在不同频率范围内的活动水平的信息。

例如，研究者可以通过频谱分析来了解大脑在特定任务执行期间的不同频率范围内的活动情况，从而揭示认知过程中的重要细节。

4. 时频分析时频分析结合了时间和频率领域的信息，提供了更全面的脑电活动分析。

它可以帮助研究者更好地理解不同时间点上的脑电活动如何在不同频率上变化。

时频分析能够提供丰富的动态信息，帮助研究者更好地理解大脑的时空特性。

5. 相干性分析相干性分析是一种用于研究脑区之间相互连接的方法。

它可以衡量不同脑区之间脑电信号的时间和频率上的相关性。

通过相干性分析，研究者可以揭示大脑不同区域之间的功能连接以及信息传递路径，进一步理解大脑的功能网络。

6. 脑机接口脑机接口是一种通过检测脑电波活动并将其转化为计算机指令的技术。

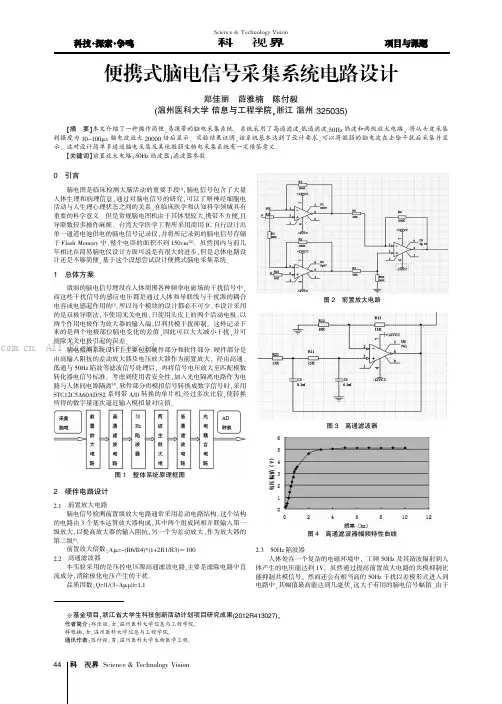

Science &Technology Vision科技视界0引言脑电图是临床检测大脑活动的重要手段[1],脑电信号包含了大量人体生理和病理信息,通过对脑电信号的研究,可以了解神经细胞电活动与人生理心理状态之间的关系,在临床医学和认知科学领域具有重要的科学意义。

但是常规脑电图机由于其体型较大,携带不方便,且导联数较多操作麻烦。

台湾大学医学工程所采用商用IC 自行设计出单一通道电池供电的脑电信号记录仪,并将所记录到的脑电信号存储于Flash Memory 中,整个电辟的面积不到150cm 2[2]。

虽然国内与前几年相比在简易脑电仪设计方面可说是有很大的进步,但是总体电路设计还是不够简便,基于这个设想尝试设计便携式脑电采集系统。

1总体方案微弱的脑电信号埋没在人体周围各种频率电磁场的干扰信号中,而这些干扰信号的感应电压都是通过人体和导联线与干扰源的耦合电容或电感起作用的[3]。

所以每个模块的设计都必不可少。

本设计采用的是双极导联法,不使用无关电极,只使用头皮上的两个活动电极,以两个作用电极作为放大器的输入端,以利共模干扰抑制。

这样记录下来的是两个电极部位脑电变化的差值,因此可以大大减小干扰,并可排除无关电极引起的误差。

脑电检测系统设计上主要包括硬件部分和软件部分。

硬件部分是由高输入阻抗的差动放大器及电压放大器作为前置放大,经由高通、低通与50Hz 陷波等滤波信号处理后,再将信号电压放大至匹配模数转化器电信号标准。

考虑到使用者安全性,加入光电隔离电路作为电路与人体间电源隔离[4]。

软件部分将模拟信号转换成数字信号时,采用STC12C5A60AD/S2系列带A/D 转换的单片机,经过多次比较,使转换所得的数字量逐次逼近输入模拟量对应值。

图1整体系统原理框图2硬件电路设计2.1前置放大电路脑电信号检测前置级放大电路通常采用差动电路结构。

这个结构的电路由3个基本运算放大器构成,其中两个组成同相并联输入第一级放大,以提高放大器的输入阻抗,另一个为差动放大,作为放大器的第二级[5]。

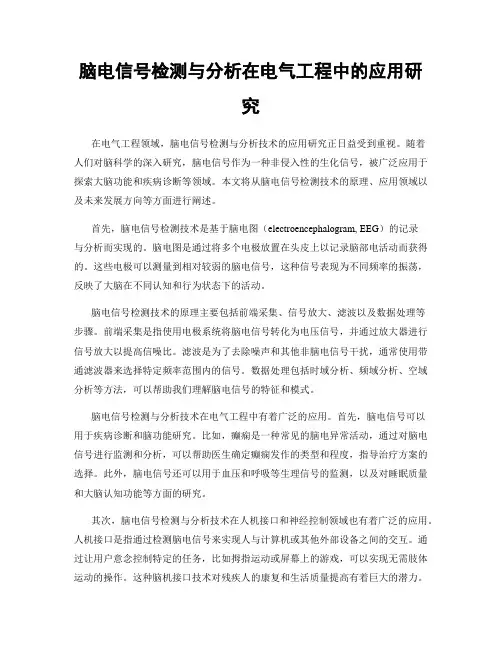

脑电信号检测与分析在电气工程中的应用研究在电气工程领域，脑电信号检测与分析技术的应用研究正日益受到重视。

随着人们对脑科学的深入研究，脑电信号作为一种非侵入性的生化信号，被广泛应用于探索大脑功能和疾病诊断等领域。

本文将从脑电信号检测技术的原理、应用领域以及未来发展方向等方面进行阐述。

首先，脑电信号检测技术是基于脑电图（electroencephalogram, EEG）的记录与分析而实现的。

脑电图是通过将多个电极放置在头皮上以记录脑部电活动而获得的。

这些电极可以测量到相对较弱的脑电信号，这种信号表现为不同频率的振荡，反映了大脑在不同认知和行为状态下的活动。

脑电信号检测技术的原理主要包括前端采集、信号放大、滤波以及数据处理等步骤。

前端采集是指使用电极系统将脑电信号转化为电压信号，并通过放大器进行信号放大以提高信噪比。

滤波是为了去除噪声和其他非脑电信号干扰，通常使用带通滤波器来选择特定频率范围内的信号。

数据处理包括时域分析、频域分析、空域分析等方法，可以帮助我们理解脑电信号的特征和模式。

脑电信号检测与分析技术在电气工程中有着广泛的应用。

首先，脑电信号可以用于疾病诊断和脑功能研究。

比如，癫痫是一种常见的脑电异常活动，通过对脑电信号进行监测和分析，可以帮助医生确定癫痫发作的类型和程度，指导治疗方案的选择。

此外，脑电信号还可以用于血压和呼吸等生理信号的监测，以及对睡眠质量和大脑认知功能等方面的研究。

其次，脑电信号检测与分析技术在人机接口和神经控制领域也有着广泛的应用。

人机接口是指通过检测脑电信号来实现人与计算机或其他外部设备之间的交互。

通过让用户意念控制特定的任务，比如拇指运动或屏幕上的游戏，可以实现无需肢体运动的操作。

这种脑机接口技术对残疾人的康复和生活质量提高有着巨大的潜力。

另外，在神经控制领域，脑电信号可以用于探索大脑对外界刺激的反应模式，进一步理解人类的感知、注意力和行为等过程。

脑电信号检测与分析技术在电气工程领域的未来发展前景较为广阔。

神经科学中的脑电波测量随着神经科学的不断发展，人们对脑电波测量的关注度越来越高。

脑电波测量是通过记录头皮表面的电活动来研究大脑神经活动的一种方法。

这种方法被广泛应用于研究大脑认知、感知、情感等方面的神经机制，同时也被用于诊断和治疗各种神经系统疾病。

一、脑电波的来源和特点脑电波是由神经元在大脑皮层内的电活动产生的。

当神经元活跃时，它们会在周围液体中产生微弱的电流，这些电流在头皮、骨头和皮肤组织中传播并最终到达头皮表面。

通过在头皮上放置电极，可以记录这些电流，并将它们转换成脑电波信号。

脑电波的特点包括频率、振幅和波形。

频率是指脑电波的振荡频率，单位为赫兹。

通常将脑电波分为不同频带，包括δ波（0.5-4赫兹）、θ波（4-8赫兹）、α波（8-13赫兹）、β波（13-30赫兹）和γ波（30-100赫兹）等。

振幅是指脑电波的电压大小，单位为微伏。

不同的脑区和不同的脑状态会产生不同振幅的脑电波。

波形是指脑电波的形状，包括正弦波、锯齿波、峰波、谷波等。

二、脑电波测量脑电波测量所用的仪器称为脑电图机（Electroencephalograph, EEG）。

脑电图机由多个电极、放大器和滤波器等组成。

电极与头皮表面贴合，可以记录头皮表面的脑电波信号。

这些信号经过放大和滤波处理，最终形成可以被实验者或医生观察的脑电图。

为了能够正确地记录脑电波信号，脑电波测量需要遵循一定的操作规范。

实验者需要保持安静、放松，同时需要避免进行任何大的肌肉运动或口鼻呼吸的干扰。

因为这些干扰会引起脑电波的混叠，从而干扰测量结果。

三、脑电波和神经疾病脑电波在神经科学中应用广泛。

它不仅可以用于研究正常人的脑功能，还可以用于诊断和治疗各种神经系统疾病。

例如，脑电波可以用来诊断和监测癫痫患者的病情。

癫痫是一种由大脑神经元异常活跃引起的、以癫痫发作为主要表现的疾病。

脑电图对癫痫诊断十分重要，因为它可以显示患者脑电波的异常放电。

在癫痫发作时，通常会出现高振幅、低频率的δ波和尖锐慢波等异常脑电波。

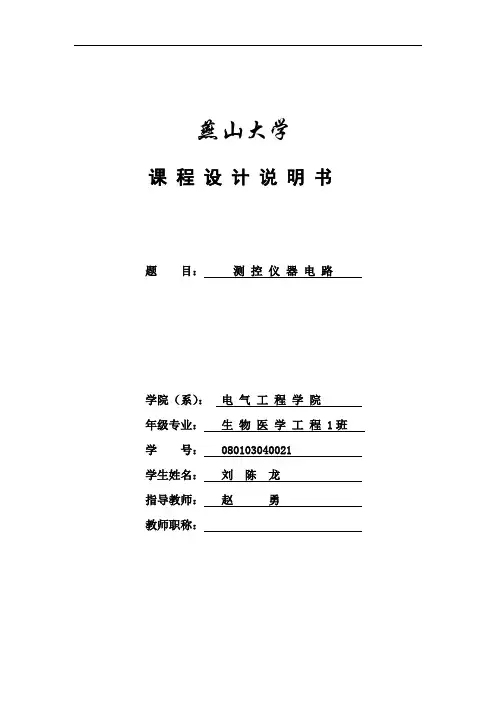

燕山大学课程设计说明书题目：测控仪器电路学院（系）：电气工程学院年级专业：生物医学工程 1班学号： 080103040021 学生姓名：刘陈龙指导教师：赵勇教师职称：燕山大学课程设计（论文）任务书院（系）：电气工程学院基层教学单位：生物医学工程系说明：此表一式四份，学生、指导教师、基层教学单位、系部各一份。

2011年 6 月 17 日目录引言 (1)系统设计方案 (1)滤波器的设计 (4)滤波器的选择 (4)1、滤波器类型的选择 (4)2、滤波器阶数的选择 (4)3、滤波电路的实现 (4)4、50Hz工频陷波的设计 (8)总结 (12)参考文献 (12)脑电信号采集电路的设计引言所谓脑电信号(EEG)就是脑部神经细胞电位变化的情形。

自从1924年德国精神病学家，耶那大学的Hans Berger教授首次发现并记录到人脑有规则的电活动，脑电的研究就一直得到生物医学研究领域和临床应用方面的高度重视。

依据脑电图仪与临床生理学会国际联盟的分类，脑电信号的频率分为4个频段：分别是δ波 (0.5-4HZ，20—200uV)、θ波(4—8 Hz，100uv一150uV)、α波(8-13Hz，20—100uV)、β波(13-30 Hz，5-20uV)。

这些意识的组合，形成了一个人的内、外在行为上的表现。

脑电信号的特点首先，脑电信号非常微弱，一般只有50 μV左右，幅值范围为5 μV~100 μV[1]。

所以，脑电信号放大增益要比一般的信号高得多，一般要放大20000 倍左右。

第二，脑电信号头皮与颅骨通常几千欧姆的电阻，所以要求前置部分有很高的输入阻抗，以提高脑电信号索取能力，一般输入阻抗要大于10 MΩ。

第三，脑电信号的频率低，一般在0.1 Hz - 100Hz，需要滤除脑电信号频率以外的高频干扰。

第四，在普通环境下，脑电信号采集受到工频干扰等共模干扰，信噪比通常低于-10 dB。

工频干扰主要是以共模形式存在，幅值在mV 数量级，所以要求放大器具有很高的共模抑制比（CMRR, commonmode rejection ratio），一般要大于120 dB。

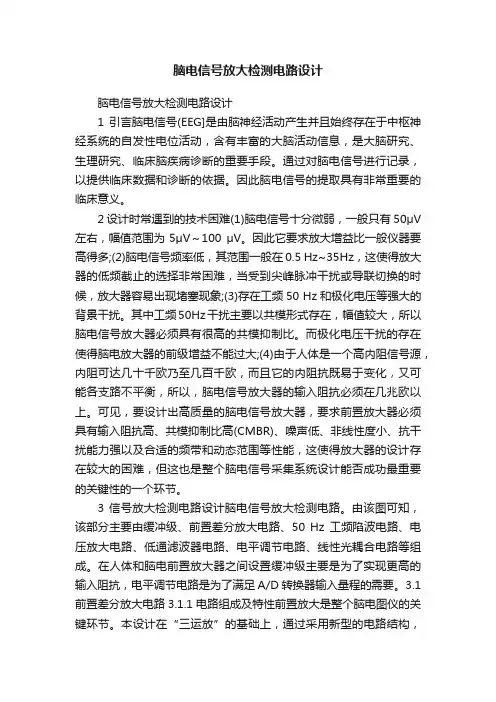

脑电信号放大检测电路设计脑电信号放大检测电路设计1 引言脑电信号(EEG]是由脑神经活动产生并且始终存在于中枢神经系统的自发性电位活动，含有丰富的大脑活动信息，是大脑研究、生理研究、临床脑疾病诊断的重要手段。

通过对脑电信号进行记录，以提供临床数据和诊断的依据。

因此脑电信号的提取具有非常重要的临床意义。

2 设计时常遇到的技术困难(1)脑电信号十分微弱，一般只有50μV 左右，幅值范围为5μV～100 μV。

因此它要求放大增益比一般仪器要高得多;(2)脑电信号频率低，其范围一般在0.5 Hz~35Hz，这使得放大器的低频截止的选择非常困难，当受到尖峰脉冲干扰或导联切换的时候，放大器容易出现堵塞现象;(3)存在工频50 Hz和极化电压等强大的背景干扰。

其中工频50Hz干扰主要以共模形式存在，幅值较大，所以脑电信号放大器必须具有很高的共模抑制比。

而极化电压干扰的存在使得脑电放大器的前级增益不能过大;(4)由于人体是一个高内阻信号源，内阻可达几十千欧乃至几百千欧，而且它的内阻抗既易于变化，又可能各支路不平衡，所以，脑电信号放大器的输入阻抗必须在几兆欧以上。

可见，要设计出高质量的脑电信号放大器，要求前置放大器必须具有输入阻抗高、共模抑制比高(CMBR)、噪声低、非线性度小、抗干扰能力强以及合适的频带和动态范围等性能，这使得放大器的设计存在较大的困难，但这也是整个脑电信号采集系统设计能否成功最重要的关键性的一个环节。

3 信号放大检测电路设计脑电信号放大检测电路。

由该图可知，该部分主要由缓冲级、前置差分放大电路、50 Hz工频陷波电路、电压放大电路、低通滤波器电路、电平调节电路、线性光耦合电路等组成。

在人体和脑电前置放大器之间设置缓冲级主要是为了实现更高的输入阻抗，电平调节电路是为了满足A/D转换器输入量程的需要。

3.1 前置差分放大电路3.1.1 电路组成及特性前置放大是整个脑电图仪的关键环节。

本设计在“三运放”的基础上，通过采用新型的电路结构，巧妙地利用了仪器放大器共模抑制比与增益的关系(见表1)，并结合阻容耦合电路、共模驱动技术、浮地跟踪电路等，可以在抑制直流干扰的情况下提供较高的共模抑制比，具有对外围无源器件参数不敏感的特点。

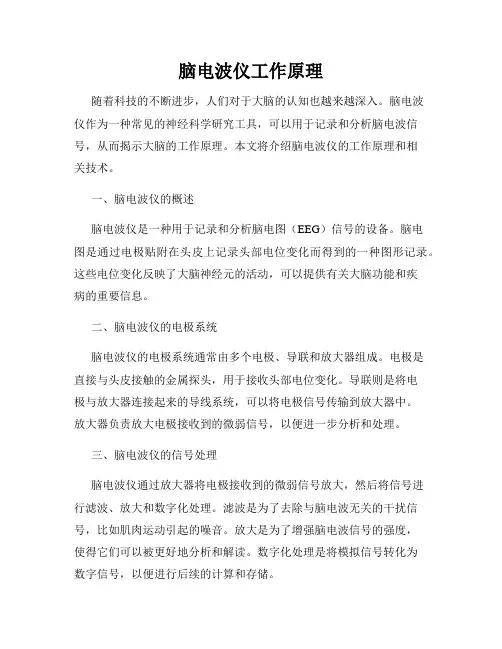

脑电波仪工作原理随着科技的不断进步，人们对于大脑的认知也越来越深入。

脑电波仪作为一种常见的神经科学研究工具，可以用于记录和分析脑电波信号，从而揭示大脑的工作原理。

本文将介绍脑电波仪的工作原理和相关技术。

一、脑电波仪的概述脑电波仪是一种用于记录和分析脑电图（EEG）信号的设备。

脑电图是通过电极贴附在头皮上记录头部电位变化而得到的一种图形记录。

这些电位变化反映了大脑神经元的活动，可以提供有关大脑功能和疾病的重要信息。

二、脑电波仪的电极系统脑电波仪的电极系统通常由多个电极、导联和放大器组成。

电极是直接与头皮接触的金属探头，用于接收头部电位变化。

导联则是将电极与放大器连接起来的导线系统，可以将电极信号传输到放大器中。

放大器负责放大电极接收到的微弱信号，以便进一步分析和处理。

三、脑电波仪的信号处理脑电波仪通过放大器将电极接收到的微弱信号放大，然后将信号进行滤波、放大和数字化处理。

滤波是为了去除与脑电波无关的干扰信号，比如肌肉运动引起的噪音。

放大是为了增强脑电波信号的强度，使得它们可以被更好地分析和解读。

数字化处理是将模拟信号转化为数字信号，以便进行后续的计算和存储。

四、脑电波仪的工作原理脑电波仪的工作原理基于神经元的电活动。

当神经元兴奋时，会产生微弱的电位变化，这些变化会在头皮上产生电流。

脑电波仪的电极系统可以将这些电位变化捕捉到，并转化为脑电图信号。

通过分析脑电图信号，我们可以研究大脑的功能状态、认知过程和异常病理等方面的信息。

五、脑电波仪的应用脑电波仪在神经科学、神经心理学、临床医学等领域有广泛的应用。

在神经科学研究中，它可以揭示大脑的工作机制和认知过程，帮助科学家更好地理解大脑功能。

在神经心理学研究中，脑电波仪可以用于研究情绪、注意力、学习等心理过程。

在临床医学中，它可以用于诊断和监测一些神经系统疾病，比如癫痫和睡眠障碍等。

六、脑电波仪的发展趋势随着科技的不断进步，脑电波仪的发展也逐渐呈现出一些新的趋势。

脑电采样接触抗阻报警电路设计1、一种采集脑电信号的抗干扰方法，其特征在于：在采集脑电信号模块与电源之间设置电源隔离电路，用于隔离电源电路对采集脑电信号模块的干扰；在采集脑电信号模块与主控制器之间设置数字隔离电路，用于隔离主控制器对采集脑电信号模块的干扰。

2、根据权利要求1所述采集脑电信号的抗干扰方法，其特征在于：在采集脑电信号模块、电源隔离电路、数字隔离电路外设置金属屏蔽外壳，用于隔离外界电磁信号对采集脑电信号模块的干扰。

3、根据权利要求1所述采集脑电信号的抗干扰方法，其特征在于：采用具有屏蔽功能的电缆作为采集脑电信号模块的采集电极。

4、一种采集脑电信号电路，其特征在于：包括采集脑电信号模块、电源隔离电路、数字隔离电路、电源电路、主控制器，采集脑电信号模块分别与电源隔离电路的一端、数字隔离电路的一端连接，电源隔离电路的另一端与电源电路连接，数字隔离电路的另一端与主控制器连接；电源隔离电路用于隔离电源电路对采集脑电信号模块的干扰；数字隔离电路用于隔离主控制器对采集脑电信号模块的干扰。

5、根据权利要求4所述采集脑电信号电路，其特征在于：电源隔离电路包括电源隔离芯片、输入滤波电路、输出滤波电路，输入滤波电路的输入与电源电路连接，其输出连接电源隔离芯片的输入，电源隔离芯片的输出连接输出滤波电路，输出滤波电路的输出用于对采集脑电信号模块提供电能。

6、根据权利要求4所述采集脑电信号电路，其特征在于：数字隔离电路包括数字隔离芯片。

7、根据权利要求4所述采集脑电信号电路，其特征在于：数字隔离电路包括双向光耦隔离电路，用于主控制器与采集脑电信号模块的通信隔离。

8、根据权利要求4所述采集脑电信号电路，其特征在于：采集脑电信号模块包括滤波电路、模数转换模块，采集电极采集的脑电信号经过滤波电路滤波后，输入到模数转换模块转换为脑数字信号，再通过数字隔离电路传输到主控制器中。

9、根据权利要求4所述采集脑电信号电路，其特征在于：采集脑电信号模块包括三个采集电极，每个采集电极分别通过一个滤波电路后与模数转换模块连接。

脑电波工作原理脑电波（Electroencephalogram，简称EEG）是一种记录人类脑部电活动的技术。

它通过放置在头皮上的电极探测电化学信号，进而分析大脑的工作状态和功能。

脑电波的工作原理涉及到神经元的活动、电信号传输和数据采集等多个方面。

一、神经元活动脑电波的工作原理基于神经元的活动。

神经元是构成大脑的基本单位，负责传递和处理信息。

当神经元兴奋时，会产生电化学信号。

这种信号会通过神经元之间的连接传递，形成复杂的电活动。

脑电波通过检测这些电活动，能够提示大脑在不同状态下的工作情况。

二、电信号传输神经元活动产生的电信号需要通过神经突触传递到其他神经元。

这个过程涉及到离子通道的开闭和细胞膜的电势变化。

通过离子通道的开闭，细胞内的正负离子会发生移动，导致细胞膜的电势发生变化。

这种电势的变化可以通过电极检测到，并转化为脑电波信号。

三、数据采集脑电波的数据采集包括电极的放置和信号的放大、滤波等。

在脑电波检测中，通常会使用多个电极放置在头皮上，以获取更全面的脑部电活动信息。

电极会将采集到的电信号传输至放大器，放大器会增强信号的强度，提高信号的清晰度。

同时，滤波器可以滤除一些干扰信号，使脑电波数据更加准确。

脑电波的工作原理与现代科技的发展密不可分。

传统脑电波的工作原理主要基于放置在头皮上的表面电极，通过检测神经元活动产生的微弱信号来分析大脑的工作状态。

而近年来，随着电生理学领域的研究不断深入，出现了一些新的技术，如脑电图、脑磁图和功能性磁共振成像等。

这些新技术采用了不同的工作原理，可以更加精确地研究脑部的电活动。

总结而言，脑电波的工作原理是基于神经元活动、电信号的传输和数据采集。

通过这些步骤，我们能够获取到大脑工作的相关信息，这对于认识和研究大脑的功能和机制具有重要意义。

脑电波技术的进一步发展将为我们了解人类大脑提供更多的线索，为神经科学研究和临床应用开辟更广阔的空间。

脑电波仪工作原理在脑科学研究和临床应用中，脑电波仪是一种常用的实验设备。

它通过测量头皮上的电活动，可以记录脑电图（EEG）信号。

脑电波仪的工作原理基于一系列复杂的技术和原理，本文将从硬件、信号采集、预处理和数据分析四个方面介绍脑电波仪的工作原理。

一、硬件脑电波仪由多个部分组成，包括电极、放大器和记录设备。

电极是负责接触头皮并记录脑电信号的部件，放大器负责放大脑电信号以便更好地分析，记录设备用于存储和处理脑电信号。

电极是脑电波仪最关键的部分，通常由银/氯化银材料制成，安装在头皮上以记录脑电信号。

电极与头部的接触通过使用导电胶体或电极帽来增强。

电极应具有良好的导电性和延展性，以确保准确和稳定的信号采集。

放大器是将微弱的脑电信号放大到可测量范围的设备。

放大器必须具备高放大增益、低噪声和宽带特性。

同时，为了最小化电源干扰和其他环境因素的影响，放大器还应具备滤波和屏蔽功能。

记录设备用于存储脑电信号以便后续的数据分析和处理。

现代脑电波仪通常采用数字方式记录信号，使用计算机、移动设备或专用设备将脑电信号保存为数字格式，便于分析和分享。

二、信号采集信号采集是脑电波仪的核心过程。

当电极与头部接触时，它们可以检测到脑部活动产生的微弱电信号。

这些信号通过放大器放大后经过模数转换器转换为数字信号，进而被记录设备储存。

脑电信号通常是微弱的，因此放大器必须具备高增益来放大信号。

此外，为了减少干扰，放大器还需要滤波功能，通过滤除不需要的频率成分来提高信号质量。

三、预处理脑电信号通常受到许多干扰因素影响，如肌肉运动、眼球活动和环境电磁干扰等。

为了提取有效的脑电信息，需要进行预处理步骤来滤除这些干扰。

预处理步骤通常包括滤波、伪迹去除和去除运动伪迹等。

滤波用于去除不需要的频率成分，以提高信号质量。

伪迹去除则通过对信号进行数学处理，将干扰信号滤除。

对于运动伪迹，可以使用陀螺仪和加速度计等设备来检测和校正。

四、数据分析在预处理后，脑电信号可以用于各种脑功能研究和临床评估。
