套房平面图的绘制过程

平面图教程平面图是一种用来表现一个场所、区域或建筑物的二维图形表达方式。

它通过使用简化的线条和符号来展示物体的大小、形状和位置关系。

平面图通常用于建筑设计、城市规划、室内设计等领域。

想要绘制一个有效的平面图，首先需要准备一些必要的工具和材料，如铅笔、直尺、量角器和纸张。

接下来，你可以按照以下步骤来进行绘制。

第一步，测量：先使用直尺和量角器来测量建筑物或区域的大小和角度。

你可以使用厘米或米来进行测量，并将测量结果记录下来。

第二步，绘制地面轮廓：根据测量结果，使用铅笔在纸上绘制建筑物或区域的地面轮廓。

你可以根据实际尺寸来选择适当的比例，比如1:100或1:200。

第三步，标注要素：根据实际情况，在地面轮廓上标注一些重要的要素，如墙体、门窗、柱子等。

你可以使用不同的线型和符号来表示它们，如实线表示墙体，虚线表示门窗。

第四步，添加细节：根据需要，在地面轮廓上添加一些细节，如家具、设备等。

你可以使用简化的符号来表示它们，如小方块表示桌子，小圆圈表示灯具。

第五步，填充颜色：如果你希望使平面图更加直观和美观，可以使用彩色铅笔或水彩笔来填充各个要素的颜色。

可以根据实际情况选择适当的颜色，如蓝色表示水域，绿色表示植物等。

第六步，添加比例尺和图例：最后，你可以在平面图上添加比例尺和图例，以便更好地理解和使用平面图。

比例尺可以帮助读者了解实际尺寸和图面尺寸之间的比例关系，图例可以解释各个符号和颜色的含义。

当然，以上只是一个基本的平面图绘制流程，实际操作可能会有所不同。

还需要根据具体情况和需求来进行调整和修改。

绘制平面图需要一定的专业知识和技巧，希望以上简要的教程对你有所帮助。

如果你对平面图有更深入的了解和需求，可以进一步学习相关的知识和技巧。

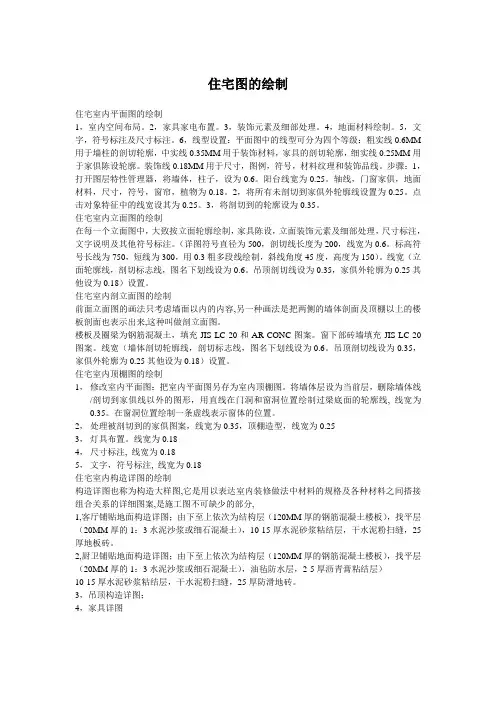

住宅图的绘制住宅室内平面图的绘制1，室内空间布局。

2，家具家电布置。

3，装饰元素及细部处理。

4，地面材料绘制。

5，文字，符号标注及尺寸标注。

6，线型设置：平面图中的线型可分为四个等级：粗实线0.6MM 用于墙柱的剖切轮廓，中实线0.35MM用于装饰材料，家具的剖切轮廓，细实线0.25MM用于家俱陈设轮廓。

装饰线0.18MM用于尺寸，图例，符号，材料纹理和装饰品线。

步骤：1，打开图层特性管理器，将墙体，柱子，设为0.6。

阳台线宽为0.25。

轴线，门窗家俱，地面材料，尺寸，符号，窗帘，植物为0.18。

2，将所有未剖切到家俱外轮廓线设置为0.25。

点击对象特征中的线宽设其为0.25。

3，将剖切到的轮廓设为0.35。

住宅室内立面图的绘制在每一个立面图中，大致按立面轮廓绘制，家具陈设，立面装饰元素及细部处理，尺寸标注，文字说明及其他符号标注。

（详图符号直径为500，剖切线长度为200，线宽为0.6。

标高符号长线为750，短线为300，用0.3粗多段线绘制，斜线角度45度，高度为150）。

线宽（立面轮廓线，剖切标志线，图名下划线设为0.6。

吊顶剖切线设为0.35，家俱外轮廓为0.25其他设为0.18）设置。

住宅室内剖立面图的绘制前面立面图的画法只考虑墙面以内的内容,另一种画法是把两侧的墙体剖面及顶棚以上的楼板剖面也表示出来,这种叫做剖立面图。

楼板及圈梁为钢筋混凝土，填充JIS-LC-20和AR-CONC图案。

窗下部砖墙填充JIS-LC-20图案。

线宽（墙体剖切轮廓线，剖切标志线，图名下划线设为0.6。

吊顶剖切线设为0.35，家俱外轮廓为0.25其他设为0.18）设置。

住宅室内顶棚图的绘制1，修改室内平面图：把室内平面图另存为室内顶棚图。

将墙体层设为当前层，删除墙体线/剖切到家俱线以外的图形，用直线在门洞和窗洞位置绘制过梁底面的轮廓线, 线宽为0.35。

在窗洞位置绘制一条虚线表示窗体的位置。

2，处理被剖切到的家俱图案，线宽为0.35，顶棚造型，线宽为0.253，灯具布置。

CAD中绘制建筑平面图的详细步骤建筑平面图是建筑设计中非常重要的一部分，通过使用CAD软件能够快速、准确地绘制平面图。

下面将详细介绍CAD中绘制建筑平面图的步骤。

第一步，打开CAD软件，新建一个空白文件。

选择合适的页面尺寸和图层设置，通常建议选择国际标准A4纸尺寸，并新建一个图层用于绘制平面图。

第二步，开始绘制建筑的外墙轮廓。

选择线段工具，点击起点，依次点击每个拐点，最后点击终点来闭合轮廓。

如果建筑平面图有多个楼层，可以通过复制和平移来绘制其他楼层的轮廓。

第三步，绘制建筑物内部的墙体。

选择线段工具，根据平面图的比例尺，在建筑轮廓内部绘制墙体的起点和终点。

使用CAD软件的拖动和复制功能可以更方便地绘制并重复使用某些常见的墙体。

第四步，添加门窗等建筑物的开口。

选择矩形工具，绘制门窗的轮廓，然后选择修剪工具将其修剪到墙体上。

可以使用CAD软件的阵列功能来快速复制并排列多个相同的门窗。

第五步，标注和注释建筑平面图。

选择标注工具，在平面图上标注建筑物的尺寸、房间面积等信息。

选择注释工具，在平面图上添加文字描述、箭头、图例等注释。

第六步，绘制建筑物的内部布局。

使用线段工具绘制房间、走廊等内部区域的轮廓，使用填充工具填充不同的区域。

第七步，绘制建筑物的家具和设备。

选择相应的家具和设备图标库，从中选择合适的图标，并将其拖放到平面图上。

第八步，调整图层和颜色。

根据需要，可以调整不同图层的显示和颜色，使平面图更加清晰易读。

第九步，保存和打印建筑平面图。

保存平面图的文件，并选择合适的纸张和打印设置，将其打印出来或导出为其他格式的文件。

以上是CAD中绘制建筑平面图的详细步骤。

通过CAD软件的强大功能和灵活性，我们可以更高效地完成建筑设计工作，并且可以随时进行修改和调整。

希望本教程能对初学者提供一些帮助，让他们更快地掌握CAD绘图技巧。

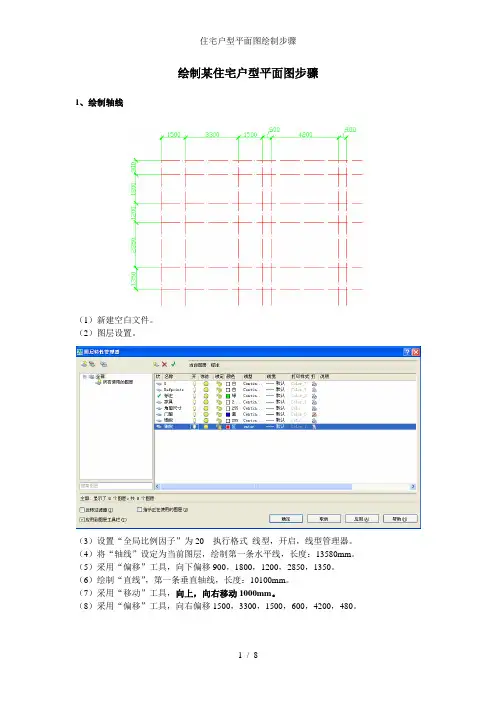

绘制某住宅户型平面图步骤1、绘制轴线（1）新建空白文件。

（2）图层设置。

（3）设置“全局比例因子”为20 执行格式线型，开启，线型管理器。

（4）将“轴线”设定为当前图层，绘制第一条水平线，长度：13580mm。

（5）采用“偏移”工具，向下偏移900，1800，1200，2850，1350。

（6）绘制“直线”，第一条垂直轴线，长度：10100mm。

（7）采用“移动”工具，向上，向右移动1000mm。

（8）采用“偏移”工具，向右偏移1500，3300，1500，600，4200，480。

2、绘制墙体（1）多线样式：新建240墙多线样式，120墙多线样式，将“240墙”设置为当前多线样式。

（2）绘制240外墙线，对正类型为“无”。

（3）绘制240内墙线，对正类型为“无”。

（4）将“120墙”设置为当前多线样式，对正类型为“上”。

（5）编辑修剪所有的墙线，选择修剪方式。

3、绘制门窗（1）分解多线墙体，以便修剪门洞与门窗。

（2）使用“偏移”“修剪”工具绘制出平面图中的门与窗位置，并将轴线隐藏。

（3）将“门窗”设置为当前图层。

使用“矩形”和“圆弧”工具，绘制单扇门平面图：（4）使用“矩形”工具，240x660绘制窗户平面轮廓图，再将其分解，向内偏移80。

（5）执行复制命令，采用“拉伸”命令，向下拉伸840，制作1500的窗平面。

（6）将门、窗制作成内部块，执行移动、旋转、镜像进行调整。

（7）绘制飘窗：采用“多段线”绘制轮廓线，向外“偏移”40，80。

（8）绘制客厅凸窗：采用“多段线”绘制内轮廓线，向外“偏移”90，60，90。

（9）执行“直线”命令，捕捉右侧外轮廓与外墙线的交点向内轮廓绘制垂线，制作窗框。

4、布置家具（1）将“家具”设置为当前图层。

（2）将“家具.dwg”做成外部块，利用设计中心，插入到当前场中。

利用“移动”工具，将家具分别放入到场景中。

（3）补画厨房墙体。

（4）制作厨房推拉门。

（5）绘制橱柜轮廓线。
