长沙宏力水泵厂ZDF25-50X3自平衡多级泵

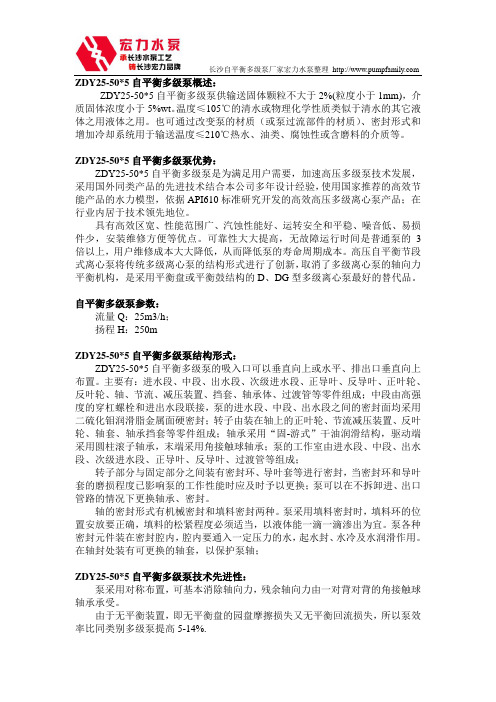

ZDY25-50*5自平衡多级泵概述：ZDY25-50*5自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDY25-50*5自平衡多级泵优势：ZDY25-50*5自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：25m3/h；扬程H：250mZDY25-50*5自平衡多级泵结构形式：ZDY25-50*5自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

MD46-50×3型矿用卧式多级离心泵概述：MD46-50×3型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：150米，流量Q：46m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

MD46-50×3型矿用卧式多级离心泵产品结构说明MD46-50×3型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

MD46-50×3型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

ZMD25-30*4自平衡多级泵概述：ZMD25-30*4自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZMD25-30*4自平衡多级泵优势：ZMD25-30*4自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：25m3/h；扬程H：120mZMD25-30*4自平衡多级泵结构形式：ZMD25-30*4自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

ZDY46-50*4自平衡多级泵概述：ZDY46-50*4自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDY46-50*4自平衡多级泵优势：ZDY46-50*4自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：46m3/h；扬程H：200mZDY46-50*4自平衡多级泵结构形式：ZDY46-50*4自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

ZD46-50*12自平衡多级泵概述：ZD46-50*12自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZD46-50*12自平衡多级泵优势：ZD46-50*12自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：46m3/h；扬程H：600mZD46-50*12自平衡多级泵结构形式：ZD46-50*12自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

长沙宏力水泵制造有限公司ZW污水自吸泵品牌精钢泵阀型号80ZW65-25材质铸铁驱动方式电动用途污水泵泵轴位置卧式叶轮结构封闭式叶轮叶轮数目单级叶轮吸入方式单吸式原理离心泵性能不阻塞扬程25（m）转速2900（r/m）功率7.5（w）流量65（m3/h）产品概念ZW系列自吸式无堵塞排污泵是在反复研究国内外同类产品技术的基础上成功开发的一种结构新颖的产品，该泵集自吸和无堵塞排污于一体,采用轴向回流的混式,并通过泵体.叶轮流道的独特设计,即可象一般自吸清水泵那样不需安装底阀和灌引水,又可吸排含大颗粒固体和长纤维杂质缠解。

广泛应用于市政排污工程，河塘养殖粪便处理，沉淀废矿杂质，轻工、造纸、食品、化工、制药、电力、桨料和混合物等化工介质量想的杂质泵。

该泵与国内同类产品相比，具有结构简单，自吸性能好，（自吸高度可达5m），排污能力强，高效节能，维修方便（完全可替代WQ、QW潜污泵）等特点，在排污泵系列产品中属国内首创。

各项技术指标居国内领先，达到国际先进水平。

具有广阔的应用市场发展前景。

产品特点1、过流能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞；2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%；3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间比普通自吸泵短。

性能参数型号流量扬程功率转速自吸泵工作原理与结构说明：该泵均采用轴向回液的泵体结构。

泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以完全混合，在离心力的作用，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。

气液混合体通过扩散管进入气液分离室。

此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐口继续上升排出。

脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘......。

ZDY25-30*10自平衡多级泵概述：ZDY25-30*10自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDY25-30*10自平衡多级泵优势：ZDY25-30*10自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：25m3/h；扬程H：300mZDY25-30*10自平衡多级泵结构形式：ZDY25-30*10自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

ZDM25-50*12自平衡多级泵概述：ZDM25-50*12自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDM25-50*12自平衡多级泵优势：ZDM25-50*12自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：25m3/h；扬程H：600mZDM25-50*12自平衡多级泵结构形式：ZDM25-50*12自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

卧式离心泵,D25-50*3多级泵,多级离心泵,长沙宏力水泵厂
D25-50*3多级泵概述：
D25-50*3多级泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

D25-50*3多级泵参数范围：
流量Q 25m3/h
扬程H 150m
D25-50*3多级泵型号说明：
D25-30*3
“D”－表示单吸卧式多级节段式水泵。

“25”－表示泵的流量（m3/h）。

“50”－表示泵的单级扬程（m）。

“3”－表示级数。

D25-50*3多级泵结构型式：
多级离心泵为卧式安装。

除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有D型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

D25-50*3多级泵旋转方向：
D25-50*3多级泵从电机端向泵看为顺时针方向旋转。

D25-50*3多级泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

D25-50*3多级泵成套范围：
多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

卧式多级离心泵的应用范围及特点长沙宏力水泵厂生产的D型卧式单吸多级分段式离心泵，采用了国家推荐使用的高效节能产品的水力模型，具有效率高、性能范围广、运转安全平衡、噪音低、寿命长、安装维修方便等优点。

1、卧式多级离心泵的应用范围1.D型：用于输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。

适合于矿山、工厂和城市给排水工程之用。

2.DF型：用于输送不含固体颗粒、温度为-20℃～105℃的腐蚀性液体，泵进口允许压力小于0.6MPA。

用户可根据输送介质的名称、浓度、比重、使用温度及泵进口压力等合理选用泵的材质、密封形式、泵的结构和确定电机的容量等。

3.DY型：用于输送不含固体颗粒、温度为-20℃～105℃、粘度小于120厘米的油类和石油产品。

4.MD型：用于输送颗粒含量≤1.5%，粒度≤0.5mm，温度为-20℃～80℃的中性矿井水及其他类似的污水。

2、技术特点1.高效节能：坚持专业化生产，对产品的模型选择、模具的制作、水力部件的铸造工艺均有独特的方法，所有过流部件彩精密铸造，保证流道尺寸与流道光洁度，比市场上普通的多级泵实测效率平均高出2%以上，具有很好的节能效果。

2.先进的工艺设备：我公司为保证产品的装配性能，从国外进口了先进的零件清洗设备，每个零件在最终装配前均进行认真清洗。

除正常的材质检测、水静压试验、静平衡试验外，所有6级以上的泵转子部件均进行小装后检查轴的跳动并控制跳动值在5丝内，然后按G2.5级做动平衡试验。

总装后再次检查轴与联轴器的跳动和轴向窜动，保证产品的装配质量。

3.结构独特：在平衡环与泵配合面加装O型密封圈，防止高压水进入平衡室，减少平衡盘磨损，延长产品的使用寿命。

口径DN200以上的泵，在轴端设置平衡盘磨损指标器，随时观察磨损量，及时更换平衡盘或平衡环，保证设备的正常运行。

4.合理选择材质：平衡盘及平衡环材质根据不同用户需要可采用堆焊硬质合金、合金钢或QT600Mn2合金球墨铸造铁，表面硬度高，耐磨性好，提高产品使用寿命。

ZDG25-80*4自平衡多级泵概述：ZDG25-80*4自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDG25-80*4自平衡多级泵优势：ZDG25-80*4自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：25m3/h；扬程H：320mZDG25-80*4自平衡多级泵结构形式：ZDG25-80*4自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

DG120-50*3型卧式锅炉给水泵概述：DG120-50*3型卧式锅炉给水泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：150米，流量Q：120m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DG120-50*3型卧式锅炉给水泵产品结构说明DG120-50*3型卧式锅炉给水泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DG120-50*3型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

dfg管道离心泵
dfg管道离心泵产品概述DFG（DFRG）、DFW（DFWR）系列单级离心泵为直联式管道泵结构，叶轮安装于电机加长轴上，具有运行平稳结构简单、维护检修简便、安装方便及占地面积省（与普通卧式泵比占地面积节省30%以上）等特点；可输送介质温度 <105℃的清水或物理化学特性类似于清水的其他液体。

DFG管道离心泵产品特点1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。

2、安装、维修方便：由于电机与泵直联,简化了中间传动结构,安装维修极为方便。

3、运行平稳，安全可靠：电机轴和水泵轴为同轴直联、同心度高，运行平稳，安全可靠。

4、不锈钢轴套：轴的机封位置是相对易被锈蚀之处，直联式泵轴一旦被锈蚀，易造成机械密封失效。

DFG（DFRG）泵此处采用镶配不锈钢轴套，避免锈蚀发生，提高了轴寿命，降低了运行维护成本。

5、轴承：泵所配电机中，Y（Y2）280以下轴伸端轴承（包括Y180以下风叶端轴承）采用封闭式轴承，正常使用时，免电机轴承的维护保养。

6、机封：机械密封基件一般选用橡胶波纹管结构，将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道面密封，在清水介质时提高了密封效果。

dfg管道离心泵工作条件流量范围：2-1400m3/h扬程范围：5-130m系统最大工作压力：≤1.6MPa工作温度：普通型：-15℃≦T≦80℃热水型：80℃﹤T﹤105℃配套电机：绝缘等级：B级或F级﹙B﹚防护等级：IP44或IP54环境温度：≦＋40℃电机类型：Y或Y2。

ZDG46-50*3自平衡多级泵概述：ZDG46-50*3自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDG46-50*3自平衡多级泵优势：ZDG46-50*3自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：46m3/h；扬程H：150mZDG46-50*3自平衡多级泵结构形式：ZDG46-50*3自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

DY25-50*5型卧式多级离心油泵概述：DY25-50*5型卧式多级离心油泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：250米，流量Q：25m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DY25-50*5型卧式多级离心油泵产品结构说明DY25-50*5型卧式多级离心油泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DY25-50*5型卧式多级离心油泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

ZDM25-80*5自平衡多级泵概述：ZDM25-80*5自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDM25-80*5自平衡多级泵优势：ZDM25-80*5自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：25m3/h；扬程H：400mZDM25-80*5自平衡多级泵结构形式：ZDM25-80*5自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

ZDF型高压自平衡耐腐蚀泵机组1、此类型泵的附属设备主要包括电机、油路系统、温度和压力的检测、控制系统合显示系统。

2、润滑油路系统（稀油润滑站）是泵体及附属设备中各轴承的润滑而设置，主要由油箱、油过滤器、冷油器、油泵、安全阀、油配管及管件等构成的回路。

3、此类型泵的允许吸上真空高度为8米。

4、润滑油：36#汽轮机油或壳牌T325、油箱：采用强制润滑时，容量1000升，储油800升，采用飞溅润滑时，用轴承体内腔承油，储油量15升。

6、冷却水：40立方/小时（电机大约25立方/小时，润滑油系统15立方/小时），如果轴承采用飞溅润滑，则润滑系统的冷却水取消。

冷却压力在0.3至0.5兆帕之间。

7、润滑油系统（型号XYZ-80F-T2）的说明：耐腐蚀泵的轴承、主电机轴承的润滑通过齿轮油泵直接供油。

两台泵互为备用。

主电机必须在齿轮油泵运转并建立正常油压后才能启动。

润滑油温度应大于30℃，否则必启动加热器对润滑油进行加热。

运转中由于主供油泵故障等原因使油压下降时，必须自启动备用齿轮油泵。

耐腐蚀泵停机后，齿轮油泵必须继续运转5分钟以上。

油箱油位的要求：油位应保证齿轮油泵启动后，高出吸油过滤器约150毫米以上。

开启润滑油供油阀门，通过视镜观察每个润滑点的供油充分。

8、传感器：在泵轴轴承端部、壳体、进出口，电机轴承端部、绕组、润滑油温度装有温度传感器，输出4到20毫安信号，在泵进出口处及润滑系统油路管路上配有压力传感器。

以上信号均用于连锁控制系统，并在仪表盘上进行数字显示和报警。

9、螺旋反抽原理？高压液体经过叶轮级间密封、平衡轴套密封及节流衬套密封等一系列反螺旋密封的衰减作用达到常压，并经过平衡管部件使高压端的介质与泵吸入口相通，从而实现泵腔液体的内循环和无泄漏。

轴端密封采用螺旋密封与机械密封组合形式。

10、零件材料该泵结构由进水段、中段、高压进水段、出水段、导叶、转子部件及轴承部件等主要零部件组成。

此种泵采用低、高压拉紧螺栓连接的方式，进出水段及中段部分采用不锈钢，主轴部分采用合金钢，叶轮为闭式，用含铬不锈钢精密锻造，并进行静、动平衡试验，叶轮的水力设计同导叶水力设计相匹配。

ZDF25-50*3自平衡多级泵概述：ZDF25-50*3自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDF25-50*3自平衡多级泵优势：ZDF25-50*3自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：25m3/h；扬程H：150mZDF25-50*3自平衡多级泵结构形式：ZDF25-50*3自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
