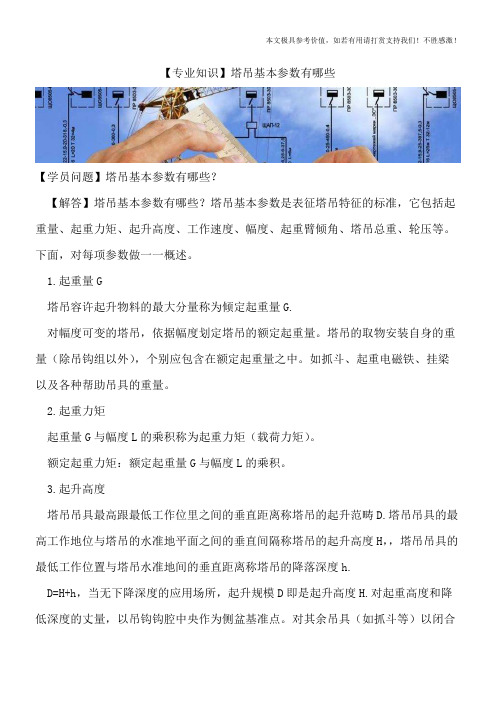

塔吊基本参数有哪些[工程类精品文档]

【专业知识】塔吊基本参数有哪些【学员问题】塔吊基本参数有哪些？【解答】塔吊基本参数有哪些？塔吊基本参数是表征塔吊特征的标准，它包括起重量、起重力矩、起升高度、工作速度、幅度、起重臂倾角、塔吊总重、轮压等。

下面，对每项参数做一一概述。

1.起重量G塔吊容许起升物料的最大分量称为倾定起重量G.对幅度可变的塔吊，依据幅度划定塔吊的额定起重量。

塔吊的取物安装自身的重量（除吊钩组以外），个别应包含在额定起重量之中。

如抓斗、起重电磁铁、挂梁以及各种帮助吊具的重量。

2.起重力矩起重量G与幅度L的乘积称为起重力矩（载荷力矩）。

额定起重力矩：额定起重量G与幅度L的乘积。

3.起升高度塔吊吊具最高跟最低工作位里之间的垂直距离称塔吊的起升范畴D.塔吊吊具的最高工作地位与塔吊的水准地平面之间的垂直间隔称塔吊的起升高度H，，塔吊吊具的最低工作位置与塔吊水准地间的垂直距离称塔吊的降落深度h.D=H+h，当无下降深度的应用场所，起升规模D即是起升高度H.对起重高度和降低深度的丈量，以吊钩钩腔中央作为侧盆基准点。

对其余吊具（如抓斗等）以闭合状态的级低点为基准。

4.工作速度①额定起升速度v.是指起升机构电动机在额定转速时，取物装置的回升速度（m/min）。

②塔吊（大车）运行速度vk.是指大车运行机构电动机在额定转速时，塔吊的运行速度（m/min）。

③小车运行速度vt.是指小车运行机构电动机在额定转速时，小车的运行速度（m/min）。

④变幅速度vr.在稳固状态下，额定载荷在变幅平面内水平位移的均匀速度。

规定为离地平面10m高度处，风速小于3m/s时，塔吊在水平川面上，幅度从最大，值至最小值的平均速度（m/min）。

⑤起重伸缩速度。

起重臂伸出（或回缩）时，其尖部沿臂架纵向核心线挪动的速度（a/min）。

⑥行驶速度v.在进路行驶状况下，塔吊由本身能源驱动的最大运行速度（km/h）。

⑦回转速度n.在旋转折构电念头为额定转速时，塔吊滚动局部的回转角速度（最大幅度、带额外载荷）（r/min）。

1.DBQ3000塔式起重机型 号 DBQ3000（现有变型代号：Ⅰ型，Ⅱ型） 最大额定起重量主臂工况 160 t ×21m （主臂长30.32 m ～48.32m 时） 塔式工况 100 t ×20m （主臂长66.32 m ＋副臂长24m时）外形尺寸图1-7 DBQ3000I型塔式起重机塔式工作外形图与起升高度9080705060403020100主要技术参数续前＊总起重量= 额定起重量＋吊钩组和绳具重量2. BTQ2000塔式起重机一、型号意义1/10k N.m制造厂保定电力修造厂二、外形尺寸三、主要技术参数3.FZQ—1250筒吊规格型号F Z Q1250 最大额定起重量慢速 50 t快速 15 t 外形尺寸主要技术参数起重性能表主要部件尺寸和重量4.DZQ200塔式起重机一、型号意义自长式名义起重力矩起重机的1/10k N·m 制造厂安徽电力建设修造厂二、外形尺寸三、主要技术参数＊最小速度可调至额定值的1/10。

11两种布置时牵绳的预拉力和最大拉力注 1. 表中数据分子指水平牵绳，分母指斜牵绳；2. 牵绳布置在4个方向，每方用2根或4根绳，表中拉力为每一方向的合力数值，绳长为单根绳的长度；3. 对于162m起升高度，需三层牵绳附着，其拉力值须与生产厂家联系确定。

12131020304050583.5012345678起 重 特 性 曲 线工作幅度（m）59m54m49m额定起重量（t ）起重性能表145.QTZ80塔式起重机15一、技术性能表16二、起重量表幅度R—m 起重量Q—kg三、起升速度与最大起重量操作档位关系表17四、相关参数与尺寸轨距×轴距5m×5m 行走轮数量8个行走轮直径Ф400m m 电缆卷筒容量65m 液压顶升系统工作压力H 25MPa B 6.5Mpa186、MK2500起重机1920MK2500起重性能曲线表217.龙门吊2223。

塔式起重机的主要参数有哪些塔式起重机的主要参数有：1、额定起重力矩。

能反映塔式起重机起重性能的是起重力矩，因为起重力矩本身是幅度和起重量两个参数的乘积。

起重力矩是起重且与幅度的乘积。

2、起重幅度。

起重幅度也称为回转半径或工作半径，指的是塔式起重机的回转中心线至吊钩中心线的水平距离。

幅度包含大幅度和小幅度两个参数。

3、额定起重量。

额定起重量指的是起重机在不同工作状态下，允许吊装的重量。

一般在其主要性能参数中标出大幅度时的起重量和大起重量，其他状态的额定起重量由其特性曲线决定。

4、大起升高度。

对于动臂式塔式起重机，大起升高度根据起重臂的仰角和塔身高度的不同而不同。

对于小车变幅塔式起重机，大起升高度仅与塔身高度有关，在塔身高度确定后，其大赵升高度为一定值。

除了上述4个主要的性能参数外．还有工作速度（包括起升速度、回转速度、行走速度、小车牵引速度等）、轨距、轴距、电动机总功率、结构自重、平衡重、总重等重要参数。

这些重要参数往往决定塔式起重机的选择，如工作速度往往决定了选择起重机的数量，电动机总功率对供电负荷提出了要求，轨距、轴距对场地提出了要求，而结构自重、平衡重、总重等对起重机的基础处理提出了要求。

塔式起重机（tower crane）简称塔机，亦称塔吊。

动臂装在高耸塔身上部的旋转起重机。

作业空间大，主要用于房屋建筑施工中物料的垂直和水平输送及建筑构件的安装。

塔式起重机由金属结构、工作机构和电气系统三部分组成。

金属结构包括塔身、动臂和底座等。

工作机构有起升、变幅、回转和行走四部分。

电气系统包括电动机、控制器、配电柜、连接线路、信号及照明装置等。

塔吊型号及主要参数表-塔吊300型号---1. 型号介绍塔吊300型号是一种高效、可靠的塔吊设备，广泛应用于建筑工地、桥梁建设等工程中。

本文档将详细介绍该型号的主要参数和技术特点。

2. 技术参数2.1. 起重能力- 最大起重能力：300吨- 最大起重高度：100米2.2. 工作半径- 最大工作半径：80米- 最小工作半径：10米2.3. 回转角度- 最大回转角度：360度2.4. 设备尺寸- 塔吊臂长：30米- 塔机底座尺寸：10米 x 10米2.5. 吊钩速度- 最大吊钩速度：10米/分- 最小吊钩速度：1米/分3. 技术特点- 结构稳定、强度高：塔吊300型号采用优质钢材制作，经过精确计算设计，具有良好的稳定性和抗风性能。

- 操作简便、安全可靠：配备先进的电控系统和安全保护装置，提供简便的操作界面，并具备完备的安全保护功能。

- 起重能力大、高效节能：拥有强大的起重能力，可以应对各类工程需要；同时，节能设计可有效降低能耗。

4. 应用领域- 建筑施工：塔吊300型号适用于各类建筑工程，如高层住宅、商业综合体等。

- 桥梁建设：在桥梁建设中，塔吊300型号可以承担起重及悬挂物料的任务。

- 钢结构安装：该型号塔吊可广泛应用于钢结构安装等领域，提供高效、稳定的起重服务。

5. 维护与保养- 塔吊300型号在使用过程中，需要定期进行维护与保养，包括润滑、检查电气系统、紧固螺栓等。

具体操作请参考使用说明书。

---以上是塔吊300型号的主要参数和相关信息的介绍。

如需更多详细信息，请参阅相关资料或咨询专业人士。

谢谢！。

塔式起重机的主要参数1.额定起重量：塔式起重机的额定起重量是指在一定的工作范围内，起重机能安全和稳定地进行起重操作的最大负荷。

额定起重量通常以吨（t）为单位表示。

2.最大起升高度：塔式起重机的最大起升高度是指起重机臂抬升到最高点时，可以吊起物体的最大高度。

3.最大平衡臂长：塔式起重机的平衡臂长是指起重机平衡臂从塔身外面到旋转中心之间的长度。

平衡臂长的大小直接影响到起重机的工作范围和吊装能力。

4.最大工作范围：塔式起重机的最大工作范围是指起重机从旋转中心到吊物的最大水平距离。

最大工作范围通常以米（m）为单位表示。

5.最大起重力矩：塔式起重机的最大起重力矩是指塔机达到最大工作范围时起重力矩的大小，是塔机吊物能力的重要指标之一、最大起重力矩通常以吨米（t·m）为单位表示。

6.塔身高度：塔式起重机的塔身高度是指起重机塔身从地面到顶部的高度。

塔身高度的大小决定了起重机的最大起升高度。

7.转台回转角度：塔式起重机的转台回转角度是指塔机转台能够回旋的范围，通常以度（°）为单位表示。

8. 起升速度：塔式起重机的起升速度是指起重机在起升运行时的速度，通常以米/分钟（m/min）为单位表示。

9. 回转速度：塔式起重机的回转速度是指塔机转台在回旋运行时的速度，通常以度/分钟（°/min）为单位表示。

10.现场施工条件要求：塔式起重机在安装和施工时需要满足一定的现场施工条件要求，如地基承载力、风速、风向等。

总结起来，塔式起重机的主要参数包括额定起重量、最大起升高度、最大平衡臂长、最大工作范围、最大起重力矩、塔身高度、转台回转角度、起升速度、回转速度以及现场施工条件要求等。

这些参数是评估起重机吊装能力和适用范围的重要依据。

各种塔吊型号参数
主要是确定塔吊型号参数：自重（包括压重）、最大起重荷载、塔吊倾覆力矩、塔吊起重高度、塔身高度等。

以下型号可供参考：
塔吊主体结构示意图
浙江建机（浙江省建设机械集团有限公司）1、QTZ40
（1）技术性能表
（2）起重性能表
2、QTZ60(ZJ5010) (1)技术性能表
（2）起重性能表
3、QTZ63(ZJ5311) （1）技术性能表
（2）起重性能表
4、QTZ63(ZJ5510) （1）技术性能表
（2）起重性能表
5、QTZ80(ZJ5710) （1）技术性能表
（2）起重性能表
6、QTZ31.5 （1）技术性能表
（2）起重性能表
7、QTZ160(ZJ6516) （1）技术性能表
（2）起重性能表
8、QTZ250(ZJ7030) （1）技术性能表
（2）起重性能表
9、QTZ500(ZJT550) （1）技术性能表
（2）起重性能表
10、QTZ100(ZJ6012)
（1）技术性能表（最大起重量8t）
注：本机标准配置为最大起重量8吨，也可根据用户要求选配10吨或6吨起升机构。

（2）起升机构为8t时起重性能表
11、QTZ100(ZJ6012)，10t
（1）技术性能表（最大起重量10t）
注：本机标准配置为最大起重量10吨，也可根据用户要求选配8吨或6吨起升机构。

（2）起升机构为10t时起重性能表
12、QTZ125 （1）技术性能表
13、QTZ80(ZJ5910) （1）技术性能表
（2）起重性能表
上回转自升塔式起重机主要技术性能
上回转自升塔式起重机主要技术性能。

塔吊基本参数范文塔吊是用来起重和装卸工地建筑材料的一种起重机械。

它通过塔式结构的立柱来提供稳定的支撑和高度，同时配备伸缩式臂架和吊钩，以便能够覆盖到更广范围的工地。

塔吊具有以下基本参数和特点：1.额定起重力矩：塔吊的起重能力通常以额定起重力矩来衡量，单位为吨米。

额定起重力矩是指塔吊在其中一特定工况下能够承受的最大起重力矩。

2.最大起重力矩：除了额定起重力矩外，塔吊还有一个最大起重力矩，通常比额定起重力矩大。

最大起重力矩是指塔吊在限定的特定工况下能够承受的最大起重力矩。

3.最大起重高度：塔吊的臂架可以伸缩，因此它可以根据需要提供不同的最大起重高度。

最大起重高度是指塔吊在臂架伸展完全的情况下能够达到的最高高度。

4.最大工作半径：塔吊的工作半径是指从塔吊的回转中心到吊钩的水平距离。

最大工作半径决定了塔吊能够覆盖到的最大范围。

5.最大回转角度：塔吊可以在水平面上进行回转，最大回转角度指的是塔吊能够在水平面上转动的最大角度。

6.回转速度：塔吊的回转速度是指它在水平面上旋转的速度，单位通常为度/秒。

7.高度增加速度：塔吊的高度增加速度是指它的升降机构能够提升臂架的速度，通常以米/秒为单位。

8.主起重机构：塔吊的主起重机构是指它主要用于起吊和降低建筑材料的部分。

一般来说，主起重机构包括电动机、减速器、机械制动器和回转支承。

9.电气系统：塔吊还配备有电气系统，用于控制塔吊的运行和控制：包括控制柜、控制按钮、传感器等。

10.安全系统：为了保证塔吊的安全运行，它还配备了各种安全系统，例如重载保护装置、高度限位装置、幅度限位装置等。

总的来说，塔吊的基本参数决定了它的起重能力、工作范围和安全性能，而这些参数的选择和调整需要根据具体的工地需求和现场条件来确定。

在使用塔吊时，必须严格按照操作规程进行操作，以确保工地的安全和效率。

塔式起重机的工作参数1. 额定起重力矩（Rated Lifting Moment）：塔式起重机的额定起重力矩是指在规定条件下，起重机能够安全、可靠地进行起重操作的最大力矩。

它是塔式起重机设计和使用中的重要参考参数，通常以吨米（t·m）为单位表示。

2. 最大起重才能（Maximum Lifting Capacity）：最大起重才能是指塔式起重机在设计范围内能够承受的最大货物重量。

这一参数通常以吨（t）为单位表示，是选购塔式起重机时的关键指标。

3. 最大起升高度（Maximum Lifting Height）：最大起升高度是指塔式起重机能够将物体吊升到的最高高度。

它是由塔式起重机的臂长（Boom Length）和起重臂（Jib Length）来确定的，通常以米（m）为单位表示。

4. 最大悬臂长度（Maximum Jib Length）：最大悬臂长度是指塔式起重机起升臂上附加的伸缩臂能够延伸的最大长度。

这一参数的存在使得塔式起重机可以覆盖更大的工作范围，最大悬臂长度通常以米（m）为单位表示。

5. 最大铺设半径（Maximum Radius）：最大铺设半径是指塔式起重机臂长和起重臂之间的距离，也是塔式起重机可以实现货物搬运的最大范围。

一般来说，最大铺设半径越大，起重机的工作范围越广，最大铺设半径通常以米（m）为单位表示。

6. 工作速度（Operating Speed）：工作速度是指塔式起重机在吊装、起升和平移等操作中的速度。

它通常包括起升速度（Lifting Speed）、下降速度（Lowering Speed）、回转速度（Slewing Speed）以及移动速度（Travel Speed）等方面。

工作速度的选择需要根据具体工作需求进行合理调整。

7. 重物升降速度（Load Lifting Speed）：重物升降速度是指塔式起重机将物体从地面升起到指定高度的速度。

根据不同的起升需求，塔式起重机在设计和使用中通常有多种不同的升降速度可供选择。

塔吊主要技术参数塔吊是一种用于建筑工地的大型起重设备，它具有起重能力强、操作灵活、适用范围广等特点。

塔吊的主要技术参数包括：起重量、幅度、高度、工频变频、倾覆力矩、自重和倾覆、起重机构、平衡和变幅机构等。

首先，起重量是塔吊的重要参数之一，它表示该塔吊能够承载的最大重量。

起重量通常用吨（t）来表示，常见的起重量有4t、6t、8t、10t等级，而大型塔吊的起重量可以达到超过100t。

起重量的大小取决于施工现场的需要，选择合适的起重量能够提高作业效率。

其次，幅度是指起重机臂的长度，也可以理解为塔吊在水平方向上的作业范围。

幅度通常用米（m）来表示，常见的幅度有30m、40m、50m等级，大型塔吊的幅度可以达到100m以上。

幅度的大小决定了塔吊在施工现场的覆盖范围，选择合适的幅度可以提高塔吊的灵活性。

高度是指塔吊的最大工作高度，也表示塔吊的竖直作业范围。

高度通常用米（m）来表示，常见的高度有30m、40m、50m等级，大型塔吊的高度可以达到数百米。

高度的大小决定了塔吊的使用范围，选择合适的高度能够满足施工需求。

工频变频是指起重机械的电气控制系统，用于控制塔吊的运行和操作。

工频起重机械是指传统的电气控制系统，其电气元器件和控制方式与普通电器相似，而变频起重机械则采用变频器进行控制，使塔吊的运行更加平稳和精准。

变频起重机械的精度和响应速度较高，能够满足复杂施工环境的需求。

倾覆力矩是塔吊的重要参数之一，用来衡量塔吊抗风能力的大小。

倾覆力矩通常用吨·米（t·m）来表示，它表示在极端气象条件下，塔吊能够抵抗的最大风力。

倾覆力矩的大小决定了塔吊的稳定性，选择具有较高倾覆力矩的塔吊可以提高施工安全性。

自重和倾覆是指塔吊自身的重量和倾覆时产生的力矩。

自重是塔吊标准状态下不带载的自身重量，通常用吨（t）来表示。

倾覆力矩是指塔吊发生倾覆时的力矩大小，常用吨·米（t·m）来表示。

自重和倾覆力矩的大小决定了塔吊的稳定性和安全性。
