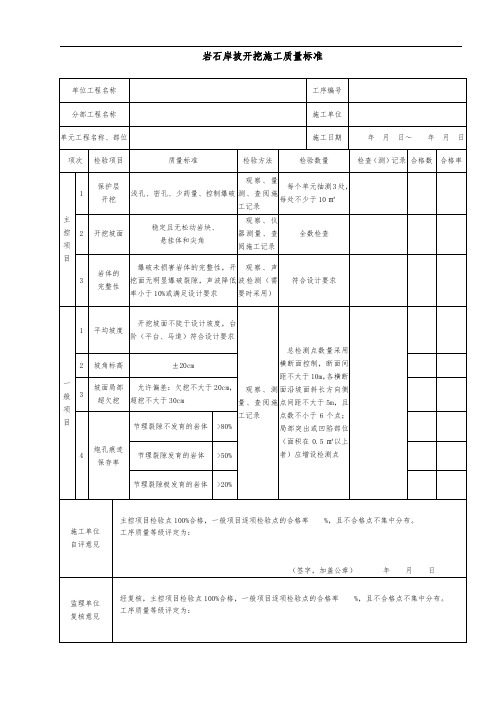

岩石岸坡开挖施工质量标准

SL631-2012土石方工程评定标准一、明挖工程1.土方开挖单元：分表土及土质岸坡清理和软基和土质岸坡开挖两个工序，其中以软基和土质岸坡开挖工序为主要工序。

2.岩石岸坡开挖单元：分岩石岸坡开挖和地质缺陷处理两个工序，其中以岩石岸坡开挖工序为主要工序。

3.岩石地基开挖单元：分岩石地基开挖和地质地质缺陷处理两个工序，其中以岩石地基开挖工序为主要工序。

二、洞室开挖工程1.岩石洞室开挖单元：无工序单元2.土质洞室开挖单元：无工序单元三、土石方填筑工程1.土料填筑单元：分结合面处理、卸料及铺垫、土料压实、接缝处理4个工序，其中以压实工序为主要工序。

2.砂砾料填筑单元：分砂砾料填筑、压实两个工序，其中以压实工序为主要工序。

3.堆石料填筑单元：分堆石料填筑，压实两个工序，其中以压实工序为主要工序。

4.反滤过渡料填筑单元：分铺填、压实两个工序，其中以压实工序为主要工序。

5.垫层工程单元：分垫层料铺填、压实两个工序，其中以压实工序为主要工序。

四、排水工程：无工序单元五、砌石工程1.干砌石单元：无工序单元2.水泥砂浆砌石体单元：浆砌石面处理、砌筑、伸缩缝3个工序其中砌筑工序为主要工序。

3. 混凝土砌石体单元：分砌石面处理、砌筑、伸缩缝3个工序其中砌筑工序为主要工序。

4.水泥砂浆勾缝：无工序单元六、土工合成材料滤层、排水、防渗工程1.土工物滤层排水工程单元：分：场地清理与垫层料铺设、织物备料、土工织物铺设、回填和表面防护4个工序，其中以土工物铺设工序为主要工序。

2.土工膜防渗单元：分：下垫层和支持层、土工膜备料、土工膜铺设、土工膜与刚性建筑物或周边连接处理、土垫层和防护层5个工序其中以土工膜铺设工序为主要工序。

SL632-2012 混凝土评定标准一、普通混凝土工程单元：分基础面或施工缝处理、模板安装、钢筋制作及安装、预埋件（止水、伸缩缝）制作及安装、混凝土浇筑（含养护、脱模）、外观质量检查六个工序，其中钢筋制作及安装、混凝土浇筑、外观质量检查三个工序为主要工序。

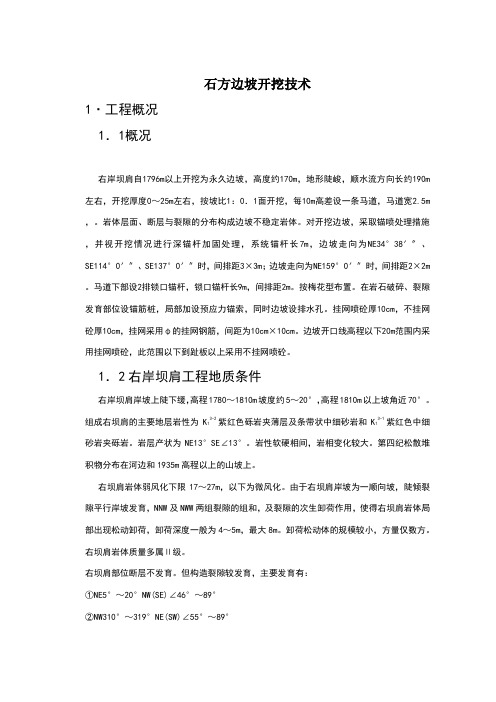

石方边坡开挖技术1·工程概况1．1概况右岸坝肩自1796m以上开挖为永久边坡，高度约170m，地形陡峻，顺水流方向长约190m 左右，开挖厚度0～25m左右，按坡比1：0．1面开挖，每10m高差设一条马道，马道宽2.5m ，。

岩体层面、断层与裂隙的分布构成边坡不稳定岩体。

对开挖边坡，采取锚喷处理措施，并视开挖情况进行深锚杆加固处理，系统锚杆长7m，边坡走向为NE34°38′″、SE114°0′″、SE137°0′″时，间排距3×3m；边坡走向为NE159°0′″时，间排距2×2m 。

马道下部设2排锁口锚杆，锁口锚杆长9m，间排距2m。

按梅花型布置。

在岩石破碎、裂隙发育部位设锚筋桩，局部加设预应力锚索，同时边坡设排水孔。

挂网喷砼厚10cm，不挂网砼厚10cm，挂网采用φ的挂网钢筋，间距为10cm×10cm。

边坡开口线高程以下20m范围内采用挂网喷砼，此范围以下到趾板以上采用不挂网喷砼。

1．2右岸坝肩工程地质条件右岸坝肩岸坡上陡下缓，高程1780～1810m坡度约5～20°，高程1810m以上坡角近70°。

组成右坝肩的主要地层岩性为K13-2紫红色砾岩夹薄层及条带状中细砂岩和K13-1紫红色中细砂岩夹砾岩。

岩层产状为NE13°SE∠13°。

岩性软硬相间，岩相变化较大。

第四纪松散堆积物分布在河边和1935m高程以上的山坡上。

右坝肩岩体弱风化下限17～27m，以下为微风化。

由于右坝肩岸坡为一顺向坡，陡倾裂隙平行岸坡发育，NNW及NWW两组裂隙的组和，及裂隙的次生卸荷作用，使得右坝肩岩体局部出现松动卸荷，卸荷深度一般为4～5m，最大8m。

卸荷松动体的规模较小，方量仅数方。

右坝肩岩体质量多属Ⅱ级。

右坝肩部位断层不发育。

但构造裂隙较发育，主要发育有：①NE5°～20°NW(SE)∠46°～89°②NW310°～319°NE(SW)∠55°～89°③NE40°～58°NW(SE)∠50°～76°裂隙一般宽～0.5cm，延伸十几米至数十米，均属硬性结构面。

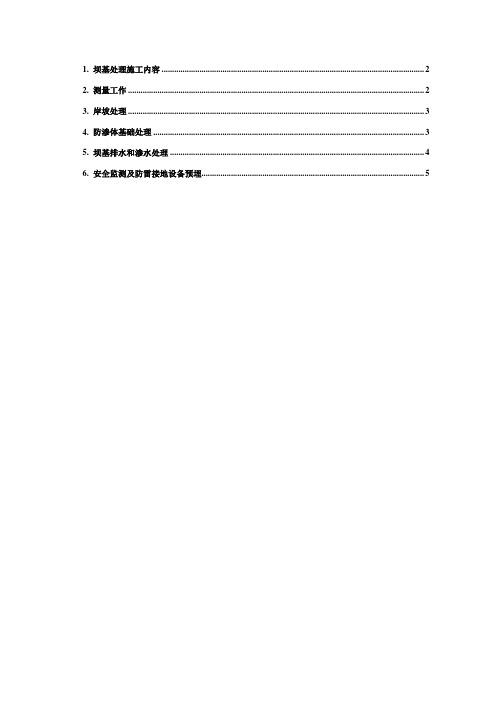

1. 坝基处理施工内容 (2)2. 测量工作 (2)3. 岸坡处理 (3)4. 防渗体基础处理 (3)5. 坝基排水和渗水处理 (4)6. 安全监测及防雷接地设备预埋 (5)坝基与岸坡处理1. 坝基处理施工内容1）、清理地表物及软弱覆盖层；2）、坝基岸坡段岩石开挖及修整砂砾石坝基；3）、防渗体部位坝基和岸坡岩面封闭及顺坡处理；4）、坝基排水和渗水处理；5）、基础开挖验收及实测平面、纵横剖面图提交；6）、安全监测及防雷接地设备预埋。

2. 测量工作1）、测量应遵守《碾压式土石坝施工规范》（DL/T 5129-2001）及《水电水利工程施工测量规范》（DL/T 5173-2003）中的有关规定执行。

2）、在坝体周围应设置足够数量的平面及高程控制点，平面控制的测设精度首级控制网应符合四等测角网精度要求，坝轴线、副线的测设应符合五等测角网精度要求。

所设置的平面和高程控制点在施工期间必须妥善保护。

3）、坝基开挖及削坡等施工时应加强测量控制，坝体填筑前应测出以下内容：（1）横向，间距20m测量横断面，施测范围以超出坝基上下游边线20m～50m为宜，尤其突出盖重混凝土顶面线，对于坡比变化段应加密测量断面；（2）纵向，放出防渗中心线、防渗体边线、反滤料过渡料边线、上下游坡脚线，并划线作明显标记；(3) 测量控制桩引出填筑范围，上下游均应设置并做标记及保护，以便后续施工过程中使用；（4）根据测量断面与设计图纸比较，计算填筑各项用量。

4）、施工期间所有施工定线、进度、方量、竣工等测量原始记录，计算成果和绘制的图纸，特别是隐蔽工程的资料，均应及时整理、校核、分类、整编成册，妥为保存。

23. 岸坡处理1）、坝肩岸坡的开挖清理工作，宜自上而下一次完成，且必须在填筑前完成，不得边填筑边开挖。

坝基开挖断面宽度根据最终坝体填筑高度绘图计算（即根据盖重砼顶面高程及坝顶高程反算控制），岸坡基础开挖处理应严格按照设计图纸要求施工，开挖至全风化带下限。

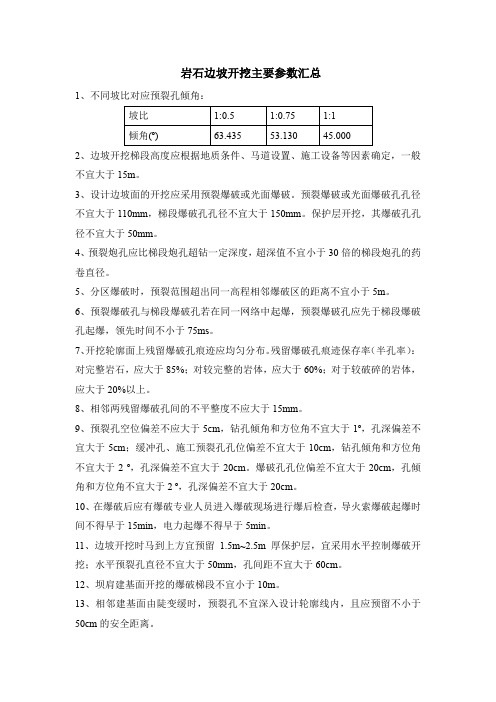

岩石边坡开挖主要参数汇总1、不同坡比对应预裂孔倾角：2、边坡开挖梯段高度应根据地质条件、马道设置、施工设备等因素确定，一般不宜大于15m。

3、设计边坡面的开挖应采用预裂爆破或光面爆破。

预裂爆破或光面爆破孔孔径不宜大于110mm，梯段爆破孔孔径不宜大于150mm。

保护层开挖，其爆破孔孔径不宜大于50mm。

4、预裂炮孔应比梯段炮孔超钻一定深度，超深值不宜小于30倍的梯段炮孔的药卷直径。

5、分区爆破时，预裂范围超出同一高程相邻爆破区的距离不宜小于5m。

6、预裂爆破孔与梯段爆破孔若在同一网络中起爆，预裂爆破孔应先于梯段爆破孔起爆，领先时间不小于75ms。

7、开挖轮廓面上残留爆破孔痕迹应均匀分布。

残留爆破孔痕迹保存率（半孔率）：对完整岩石，应大于85%；对较完整的岩体，应大于60%；对于较破碎的岩体，应大于20%以上。

8、相邻两残留爆破孔间的不平整度不应大于15mm。

9、预裂孔空位偏差不应大于5cm，钻孔倾角和方位角不宜大于1º，孔深偏差不宜大于5cm；缓冲孔、施工预裂孔孔位偏差不宜大于10cm，钻孔倾角和方位角不宜大于2 º，孔深偏差不宜大于20cm。

爆破孔孔位偏差不宜大于20cm，孔倾角和方位角不宜大于2 º，孔深偏差不宜大于20cm。

10、在爆破后应有爆破专业人员进入爆破现场进行爆后检查，导火索爆破起爆时间不得早于15min，电力起爆不得早于5min。

11、边坡开挖时马到上方宜预留1.5m~2.5m厚保护层，宜采用水平控制爆破开挖；水平预裂孔直径不宜大于50mm，孔间距不宜大于60cm。

12、坝肩建基面开挖的爆破梯段不宜小于10m。

13、相邻建基面由陡变缓时，预裂孔不宜深入设计轮廓线内，且应预留不小于50cm的安全距离。

14、坝肩建基面开挖，预裂孔最大单响药量一般不应大于20kg；岩石边坡开挖时的预裂爆破和光面爆破，根据工程经验，最大的一段起爆药量一般不大于50kg。

15、梯段爆破最大一段起爆药量应通过试验确定，距建基面30m以外单响药量不宜大于250kg，30m~15m范围内不宜大于150kg，15m以内不宜大于75kg。

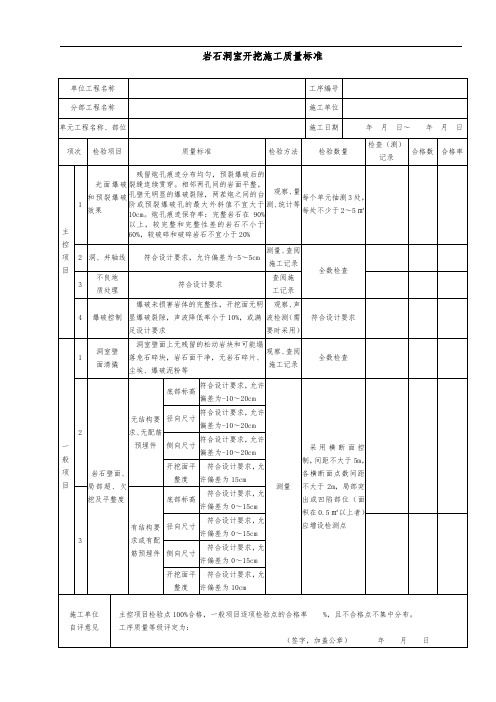

土石方工程（单元工程质量评定与检验方法、数量、标准）1、土方开挖单元工程1.1表土及土质岸坡清理工序检验方法及数量：1.2软基或土质岸坡开挖工序检验方法及数量：2、岩石岸坡开挖单元工程2.1 岩石岸坡开挖工序检验方法及数量：2.2 岩石岸坡开挖地质缺陷处理工序检验方法及数量：3、岩石地基开挖单元工程3.1 岩石地基开挖工序检验方法及数量：3.2 岩石地基开挖地质缺陷处理工序检验方法及数量：4、岩石洞室开挖单元工程4.1 岩石洞室开挖单元工程检验方法及数量：5、土质洞室开挖单元工程5.1 土质洞室开挖单元工程检验方法及数量：6、土料填筑单元工程6.1 土料填筑结合面处理工序检验方法及数量：6.2 土料填筑卸料及铺填工序检验方法及数量：6.3 土料填筑土料压实工序检验方法及数量：6.4 土料填筑接缝处理工序检验方法及数量：7、砂砾料填筑单元工程7.1 砂砾料铺填工序检验方法及数量：7.2 砂砾料压实工序检验方法及数量：8、堆石料填筑单元工程8.1 堆石料铺填工序检验方法及数量：8.2 堆石料压实工序检验方法及数量：9、反滤（过渡）料填筑单元工程9.1 反滤（过渡）料铺填工序检验方法及数量：9.2 反滤（过渡）料压实工序检验方法及数量：10、垫层工程单元工程10.1 垫层料铺填工序检验方法及数量：10.2 垫层料压实工序检验方法及数量：11、排水工程单元工程11.1 排水工程单元工程施工质量检验方法及数量：12、干砌石单元工程12.1 干砌石单元工程施工质量检验方法及数量：13、水泥砂浆砌石体单元工程13.1 水泥砂浆砌石体层面处理工序施工质量检验方法及数量：13.2 水泥砂浆砌石体砌筑工序施工质量检验方法及数量：13.3 水泥砂浆砌石体伸缩缝（填充材料）工序检验方法及数量：14、混凝土砌石体单元工程14.1 混凝土砌石体层面处理工序施工质量检验方法及数量：14.2 混凝土砌石体砌筑工序施工质量检验方法及数量：14.3 混凝土砌石体伸缩缝工序施工质量检验方法及数量：15、水泥砂浆勾缝单元工程15.1 水泥砂浆勾缝单元工程施工质量检验方法及数量：16、土工织物滤层与排水单元工程16.1 场地清理与垫层料铺设工序施工质量检验方法及数量：16.3 土工织物铺设工序施工质量检验方法及数量：16.4 回填和表面防护工序施工质量检验方法及数量：17、土工膜防渗单元工程17.1 下垫层和支持层工序施工质量检验方法及数量：17.3 土工膜铺设工序施工质量检验方法及数量：17.4 土工膜与刚性建筑物或周边连接处理工序检验方法及数量：17.5 上垫层和防护层工序施工质量检验方法及数量：。
