通信机房电源防雷接地培训1

机房防雷和接地系统引言在现代社会中，机房扮演着极其重要的角色，往往承载着大量的计算设备和数据信息。

由于机房内部设备的高激电流和静电电荷的积累，机房可能成为雷击和电击的高风险区域。

因此，机房的防雷和接地系统设计至关重要。

本文将探讨机房防雷和接地系统的重要性，并介绍一些常见的防雷和接地系统设计方案。

机房防雷系统雷击风险和危害雷击是指雷电将大量的电荷引至地面或建筑物，导致电压和电流骤增的现象。

在机房中发生雷击可能会对设备造成不可逆的损害，例如电压冲击可能会烧毁电路板、破坏硬件设备，甚至导致机房火灾等严重后果。

防雷系统设计要点为了保护机房设备免受雷击的损害，以下是一些常见的防雷系统设计要点：1.接闪器的安装：接闪器是防雷系统中的重要组成部分，它能够将雷电引入地下，保护机房内的设备。

接闪器应该按照规范和标准安装，以确保其有效性。

2.避雷针的设置：避雷针能够有效地分散雷电的电荷，减少雷击的可能性。

在机房周围和顶部设置避雷针，可以减少机房受到雷击的风险。

3.防雷接地系统：机房的防雷接地系统是非常关键的组成部分，它能够将雷电引入地面。

良好的接地系统将有效消耗雷电的能量，降低对机房设备的影响。

机房接地系统接地的重要性接地是一种重要的安全措施，可以将不需要的电荷引导到地面，确保设备和人员的安全。

在机房中，接地系统起到连接设备和大地的桥梁作用。

如果设备没有正确接地，可能会导致电流过载、电子设备故障以及触电等潜在危险。

接地系统设计要点以下是机房接地系统设计的一些要点：1.良好的接地电阻：接地电阻是指接地系统中的电阻，它应该经过精心设计和计算，以确保接地系统的质量。

接地电阻过大可能会导致电流不畅，增加电气故障的风险。

2.接地导线的材料选择：在设计接地系统时，选择良好的导线材料非常重要。

铜和铜包铝都是常用的导线材料，它们具有良好的导电性和抗腐蚀性能。

3.接地系统的布局：接地系统的布局应该合理，确保接地点均匀分布，并与所有设备和电路正确连接。

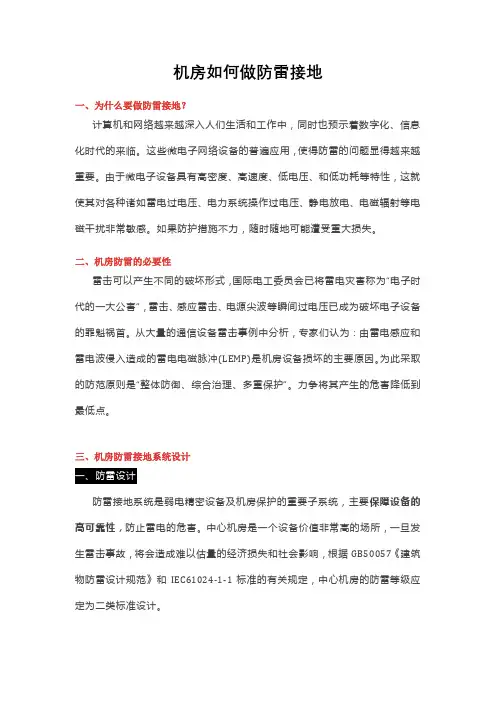

机房如何做防雷接地一、为什么要做防雷接地？计算机和网络越来越深入人们生活和工作中，同时也预示着数字化、信息化时代的来临。

这些微电子网络设备的普遍应用，使得防雷的问题显得越来越重要。

由于微电子设备具有高密度、高速度、低电压、和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。

如果防护措施不力，随时随地可能遭受重大损失。

二、机房防雷的必要性雷击可以产生不同的破坏形式，国际电工委员会已将雷电灾害称为“电子时代的一大公害”，雷击、感应雷击、电源尖波等瞬间过电压已成为破坏电子设备的罪魁祸首。

从大量的通信设备雷击事例中分析，专家们认为：由雷电感应和雷电波侵入造成的雷电电磁脉冲(LEMP)是机房设备损坏的主要原因。

为此采取的防范原则是“整体防御、综合治理、多重保护”。

力争将其产生的危害降低到最低点。

三、机房防雷接地系统设计防雷接地系统是弱电精密设备及机房保护的重要子系统，主要保障设备的高可靠性，防止雷电的危害。

中心机房是一个设备价值非常高的场所，一旦发生雷击事故，将会造成难以估量的经济损失和社会影响，根据GB50057《建筑物防雷设计规范》和IEC61024-1-1标准的有关规定，中心机房的防雷等级应定为二类标准设计。

目前大楼总配电室根据建筑物防雷设计规范，提供了第一级防雷，因此，在本工程网络中心机房市电配电柜前配置第二、三级复合防雷器。

防雷器采用独立模块，并应具有失效告警指示，当某个模块被雷击失效时可单独更换该模块，而不需要更换整个防雷器。

二三级复合防雷器的主要参数指标：单相通流量为：≥40KA（8/20μs），响应时间：≤25ns国家标准GB50174《计算机机房设计规范》中计算机机房应具有以下四种地：计算机系统的直流地、交流工作地、交流保护地和防雷保护地。

各接地系统电阻如下：Ø 计算机系统设备直流地接地电阻不大于1Ω。

Ø 交流保护地的接地电阻应不大于4Ω；Ø 防雷保护地的接地电阻应不大于10Ω；Ø 交流工作地的接地电阻应不大于4Ω；1、机房室内等电位连接在机房内设立一环形接地汇流排，机房内的设备及机壳采用S型的等电位连接形式，连接到接地汇流排上，用50*0.5铜铂带敷设在活动地板支架下，纵横组成1200*1200网格状，在机房一周敷设30*3（40*4）的铜带，铜带配有专用接地端子，用编织软铜线机房内所有金属材质的材料都做接地，接入大楼的保护地上。

通信电源系统的防雷接地保护技术摘要：随着雷雨季节的到来，通信电源及设备被雷击的次数也在显著增多，而且每次的损坏程度也很严重。

作为通信系统的“心脏”，通信电源在自身损坏的同时，对其负载通信设备将构成威胁，若不及时抢修，很容易引发二次事故，甚至出现通信中断的严重后果。

因此，如何做好通信电源的雷电过电压保护，是每个台站急需解决的一个问题。

关键词：通信电源；防雷接地；技术引言随着我国社会不断进步，加大了通信设备、网络计算机、有限视频等设备的使用，常年在室外暴露的电线，随着时间的推移，加大了雷击发生的几率。

近些年，雷击事件常常发生，给人们的生活与生产带来了影响，同时造成了巨大的经济损失。

由于通信机房涉及了电源、交换、传输、数据和计算机等多个专业，设备种类繁多，且每种设备的硬件构成几乎都是大规模集成电路，因此通信设备电源系统需要具有很高的稳定性，对防雷接地保护技术提出了更高要求。

在通信系统中，通信电源重要性不言而喻。

通信电源主要由交流配电、高频整流、直流配电和本机监控共4个单元组成，它的基本功能是向交换、传输、微波或移动等通信设备提供安全可靠的直流基础电源。

开关电源的直流输出电压的标称值主要有-48V和-24V两种，额定电流从几十安到几千安不等，主要取决于通信负载的功率和蓄电池的容量。

因为开关电源内部含有大量的耐受能力更低的先进元器件，如集成电路、二极管和三极管等组成，所以它们极大地降低了通信开关电源承受雷电过电压的能力。

因此应该提高防雷保护的意识，加强对防雷保护的积极探索，提高防雷技术。

1通信电源雷击受损基本原理想要真正地做到对于通信工程中无线设备的防雷，首先就一定要很好地了解通信电源雷击受损的基本原理。

以负雷云作为很好的例子，因为天空中电云负电产生的感应，使其附近的地面积累大量的正电荷，那么地面和雷云之间就因此形成了比较强大的电场。

在自然环境中的某处积累电荷密度比较大时，能够激发其电场的强度并使之达到空气游离状态中（空气状态击穿）的临界数值，此时该雷云立刻开始向下进行梯级式的放电。
