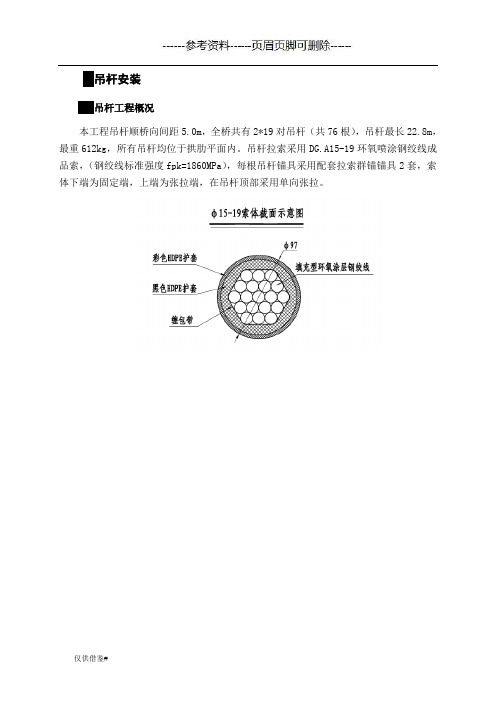

吊杆安装

吊杆安装吊杆工程概况本工程吊杆顺桥向间距5.0m，全桥共有2*19对吊杆（共76根），吊杆最长22.8m，最重612kg，所有吊杆均位于拱肋平面内。

吊杆拉索采用DG.A15-19环氧喷涂钢绞线成品索，（钢绞线标准强度fpk=1860MPa），每根吊杆锚具采用配套拉索群锚锚具2套，索体下端为固定端，上端为张拉端，在吊杆顶部采用单向张拉。

图错误!文档中没有指定样式的文字。

-1 φ15-19构造示意图吊杆编号及安装设备（1）吊杆编号图错误!文档中没有指定样式的文字。

-2吊杆编号（2）锚具类型每根吊杆锚具采用配套拉索群锚锚具2套，索体下端为固定端（GJ15A型锚具），上端为张拉端（GJ15B型锚具），在吊杆顶部采用单向张拉。

吊杆施工方法（1）吊杆施工工艺流程图错误!文档中没有指定样式的文字。

-3吊杆安装流程图（2）施工平台及护栏施工平台作为施工、质检等人员的临时工作场地，其贯穿整个吊杆施工过程，因此不仅要求平台和护栏安全、牢固可靠，同时要便于操作，根据本桥交叉施工等实际情况，施工平台及护栏主要包括：（1）拱上走道及护栏。

为方便工人上下，在钢拱吊装前，在拱肋上下两侧每隔50cm设置两根短钢管，钢拱吊装完成后再进行2侧临时护栏安装。

拱肋通道短钢管遇到吊杆张拉位置有进行微调，预留吊杆张拉作业空间。

拱肋通道断面图图错误!文档中没有指定样式的文字。

-4钢拱肋类似施工通道（2）拱腹平台。

（3）梁上锚固施工平台。

（3）吊杆安装工艺拱桥拱肋安装到位后，根据现场实际情况，本桥吊杆拟采用80T浮吊的方法进行吊杆的安装，安装工艺步骤为：●将吊杆两端锚头包装拆开，检查螺纹是否在运输过程中受损。

●旋出吊杆两端螺母备用。

●将球形垫板点焊在上下锚垫板上，并注意球形垫板与锚垫板中心同轴。

●将起吊设备的牵引绳穿过螺母和球形垫板，并从待安装吊杆的拱肋预埋管内放下。

●将牵引绳的连接头与上锚头连接，将锚头从拱肋预埋管牵引出锚垫板，并继续上提，直至下锚头安装入梁端预埋管后，下放吊杆，两端锚头旋上球形螺母。

吊顶吊杆安装方法Installing a suspended ceiling grid system can be a daunting task for many homeowners or DIY enthusiasts. However, with the right tools and proper guidance, it is a project that can be successfully completed.吊顶吊杆的安装方法可能对许多业主或DIY爱好者来说是一项令人望而生畏的任务。

然而，只要有合适的工具和正确的指导，这是一个可以成功完成的项目。

Firstly, it is important to gather all the necessary tools and materials before beginning the installation process. This includes the ceiling grid system, which typically consists of main tees, cross tees, and wall angles, as well as a level, tape measure, drill, screws, and a ladder.首先，在开始安装过程之前，重要的是要收集所有必要的工具和材料。

这包括吊顶网格系统，通常由主龙骨、横龙骨和墙角组成，以及水平仪、卷尺、电钻、螺丝和梯子。

Next, it is crucial to carefully plan the layout of the ceiling grid system before starting the installation. This involves measuring the dimensions of the room and marking the locations of the main tees and cross tees on the ceiling.接下来，在开始安装之前，要仔细规划吊顶网格系统的布局。

吊杆更换施工工艺流程和注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!吊杆更换施工工艺流程与注意事项吊杆在建筑结构中起着重要的支撑作用，当吊杆出现老化、损坏或性能下降时，需要进行更换以确保建筑的安全。

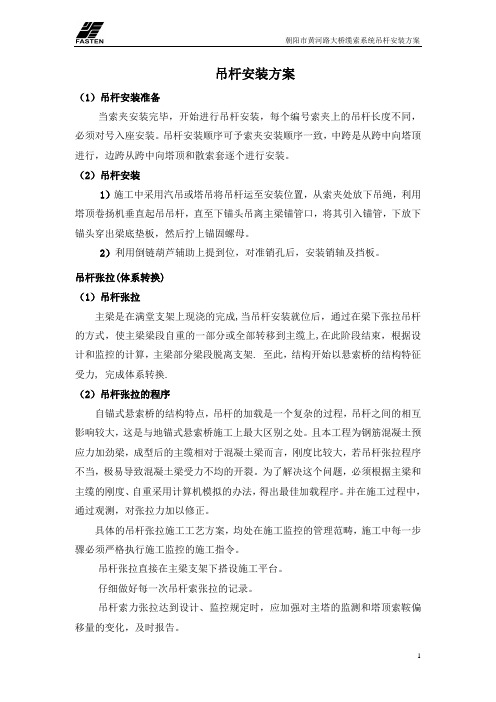

吊杆安装方案（1）吊杆安装准备当索夹安装完毕，开始进行吊杆安装，每个编号索夹上的吊杆长度不同，必须对号入座安装。

吊杆安装顺序可予索夹安装顺序一致，中跨是从跨中向塔顶进行，边跨从跨中向塔顶和散索套逐个进行安装。

（2）吊杆安装1）施工中采用汽吊或塔吊将吊杆运至安装位置，从索夹处放下吊绳，利用塔顶卷扬机垂直起吊吊杆，直至下锚头吊离主梁锚管口，将其引入锚管，下放下锚头穿出梁底垫板，然后拧上锚固螺母。

2）利用倒链葫芦辅助上提到位，对准销孔后，安装销轴及挡板。

吊杆张拉(体系转换)（1）吊杆张拉主梁是在满堂支架上现浇的完成,当吊杆安装就位后，通过在梁下张拉吊杆的方式，使主梁梁段自重的一部分或全部转移到主缆上,在此阶段结束，根据设计和监控的计算，主梁部分梁段脱离支架. 至此，结构开始以悬索桥的结构特征受力, 完成体系转换.（2）吊杆张拉的程序自锚式悬索桥的结构特点，吊杆的加载是一个复杂的过程，吊杆之间的相互影响较大，这是与地锚式悬索桥施工上最大区别之处。

且本工程为钢筋混凝土预应力加劲梁，成型后的主缆相对于混凝土梁而言，刚度比较大，若吊杆张拉程序不当，极易导致混凝土梁受力不均的开裂。

为了解决这个问题，必须根据主梁和主缆的刚度、自重采用计算机模拟的办法，得出最佳加载程序。

并在施工过程中，通过观测，对张拉力加以修正。

具体的吊杆张拉施工工艺方案，均处在施工监控的管理范畴，施工中每一步骤必须严格执行施工监控的施工指令。

吊杆张拉直接在主梁支架下搭设施工平台。

仔细做好每一次吊杆索张拉的记录。

吊杆索力张拉达到设计、监控规定时，应加强对主塔的监测和塔顶索鞍偏移量的变化，及时报告。

（3）索鞍偏移量调整吊杆索力张拉过程应加强对主塔的监测和塔顶索鞍偏移量的变化，如塔顶偏移量过大可通过调整索鞍偏移量来调节，利用塔顶反力支架，用千斤顶将鞍座推到设计、监控的指令位置。

顶推前应确认滑动面的摩擦系数，严格掌握顶推量，确保施工安全。

桥架吊杆安装规范桥架吊杆是指用于悬挂桥架系统的支撑杆，其作用是支持桥架系统的重量，保证桥架系统的稳定性和安全性。

桥架吊杆的安装规范对于保证桥架系统的可靠性和使用寿命至关重要。

以下是桥架吊杆安装规范的主要内容。

1. 材料选择与检查桥架吊杆的材料应符合国家标准，采用优质的镀锌钢材制成。

在安装前，必须对吊杆进行外观检查，确保无明显的缺陷和损伤。

2. 安装前准备在进行吊杆安装前，必须进行现场勘察和测量，确定吊杆的数量和位置。

同时，要检查桥架系统的支撑结构是否符合要求，确保能够承受吊杆所带来的重量。

3. 吊杆的安装位置与间距吊杆的安装位置应根据设计要求确定，一般应沿桥架系统的主梁均匀分布。

吊杆的间距应根据水平、垂直和斜向吊杆之间的荷载计算而确定，一般不大于2.5米。

4. 吊杆的安装方式吊杆可以通过焊接或螺栓连接的方式与桥架系统的承重梁连接。

焊接方式应符合相关规范要求，焊缝应均匀、牢固，并进行必要的防腐处理。

螺栓连接方式应使用高强度螺栓，并按照规范要求正确拧紧。

5. 吊杆的安装倾角为了确保桥架系统的平衡和稳定，吊杆的安装倾角应在规定范围内。

一般来说，吊杆的倾角应小于10°，并且应在正负2°之间。

吊杆的安装倾角应通过测量工具进行检验。

6. 吊杆的固定吊杆的固定应牢固可靠，防止在使用中出现松动或脱落的情况。

焊接方式应保证焊点牢固，螺栓连接方式应正确拧紧，并增加锁紧螺母或使用防松螺母进行固定。

7. 安全防护在进行吊杆安装时，必须配备必要的安全防护措施，如佩戴安全帽、安全绳等。

同时要注意施工现场的安全，确保没有高空坠物的危险，避免发生伤害事故。

8. 质量验收安装完成后，必须进行质量验收。

验收内容包括吊杆的安装质量、固定牢固性、安全性等方面。

只有通过验收合格后，才能投入使用。

总之，桥架吊杆的安装规范对于保证桥架系统的稳定和安全具有重要意义。

在安装过程中，必须严格按照规范要求进行操作，确保吊杆的品质和安全性能。

桥梁吊杆更换施工方案桥梁吊杆更换施工方案一、施工目标本方案旨在更换桥梁吊杆，确保桥梁的安全可靠，提升桥梁的承载能力和使用寿命。

二、施工准备1. 制定详细的施工计划，包括施工工序、施工顺序和施工时间表。

2. 调查勘测桥梁结构和吊杆的情况，确定所需更换的吊杆数量和规格。

3. 准备所需的材料和设备，包括吊杆、吊具、螺栓等。

4. 对施工现场进行清理和整理，确保施工区域安全无障碍。

三、施工步骤1. 拆除旧吊杆（1）使用起重机将旧吊杆与桥梁解除连接。

（2）拆除旧吊杆及其连接件，并妥善保管。

2. 安装新吊杆（1）根据桥梁结构和设计要求，制作新吊杆，并进行质量检查。

（2）使用吊具和起重机将新吊杆吊装至位，并与桥梁牢固连接。

（3）按照要求进行螺栓的紧固，确保吊杆与桥梁的连接稳固可靠。

（4）进行吊杆的调整和校直，确保吊杆与桥梁的垂直度和水平度符合要求。

四、质量控制1. 在施工前，对新吊杆进行质量检查，确保吊杆的材质、尺寸和强度满足设计要求。

2. 在安装过程中，严格按照施工图纸和操作规程进行施工，确保吊杆的安装位置和角度正确。

3. 在安装完成后，进行吊杆的调整和校直，确保吊杆与桥梁的垂直度和水平度符合要求。

4. 严格进行施工记录和质量验收，确保施工质量符合规范要求。

五、安全措施1. 提前做好施工现场标识和警示，确保施工区域的安全通行。

2. 根据桥梁的具体情况，合理布置工程车辆和操作人员，确保施工期间车辆和人员的安全。

3. 在施工期间，严格执行安全操作规程，确保施工过程中无人员伤害和设备损坏发生。

4. 加强现场管理和监督，及时发现和处理施工中的安全问题。

六、环境保护1. 在施工现场设置防尘设施，控制施工过程中的粉尘污染。

2. 对施工废弃物进行分类、收集和处理，确保不对周边环境造成污染。

3. 严格遵守环保法规和相关标准，做好环境监测和报告工作。

七、总结本方案通过拆除旧吊杆并安装新吊杆的方式，实现了桥梁吊杆的更换，确保了桥梁的安全可靠性。

吊杆施工方案介绍吊杆施工是在建筑工程中常见的一种作业方式，其作用是在铺设钢筋或浇筑混凝土时，将钢筋或混凝土配件吊起来，然后通过吊杆的移动，将其放置到指定位置。

这种施工方式具有高效、快速、安全等特点。

在施工中，合理的吊杆施工方案是至关重要的，因为它直接关系到施工的顺利进行和质量的提高。

吊杆施工方案施工前准备工作在进行吊杆施工时，需要先进行相关的准备工作。

主要包括以下近几个方面：1.召集工作人员：根据工程需要，召集吊杆施工所需要的人员，包括吊杆操作人员、安全人员等。

2.确定吊杆施工方案：根据工程需要，确定吊杆的数量、杆长和吊杆的使用位置。

3.安装吊杆位置：根据现场情况和吊杆操作人员的建议，确定吊杆的安装点位，并规定吊杆的移动方向。

4.检查维护设备：检查吊杆和相关设备是否完好无缺，以及是否符合安全要求。

5.搭建安全防护措施：在施工现场搭建安全防护措施，保证施工安全。

实施吊杆施工方案完成前期准备后，开始进行吊杆施工。

具体步骤如下：1.将吊杆按照要求均匀地分配到指定位置：根据前期准备工作和施工方案的要求，将吊杆安装到指定的位置上，并保持吊杆间距的一致性。

2.开始配重：进行吊杆平衡配重，根据吊杆和工件的重量进行平衡调整。

3.吊起工件浇注：根据施工方苏，通过吊杆将工件提起，并将其放置到指定位置。

4.移动吊杆：在进行吊杆施工时需要考虑移动吊杆的问题，根据施工进度，适时调整吊杆的移动方向、移动距离、移动速度等，保证施工进度的顺利进行。

5.检查施工成果：在吊杆施工完成后进行验收和检查，确认施工质量是否符合要求。

吊杆施工的注意事项在进行吊杆施工时，为保证施工的质量和安全，需要注意以下事项：1.做好安全防范措施：保证施工现场安全，搭建安全防护措施，如搭建足够高度的围挡、设置安全警示牌等。

2.保证吊杆稳定：在进行吊杆施工时，需要根据吊杆的重量和挂载工件的重量进行平衡调整，确保吊杆的稳定。

3.适时调整吊杆：在进行吊杆施工时，需要适时调整吊杆的移动方向、移动距离、移动速度等，保证施工进度的顺利进行。

演播厅灯光灯具吊杆，电动铰链吊杆使⽤安装说明及注意事项⼀、吊杆的安装⽅法及注意事项：将吊杆滑车（或安装板）固定于铝轨（或承重钢结构）处，使吊杆保持⾃然垂直。

安装时请保证吊杆完全收紧，检查吊杆上所有螺丝或配件⽆松动后，再将灯具正确安装于吊杆下端，将灯具电缆正确固定于铰链后线卡内，⽤扎带扎紧，插上铰链两端信号及电源插头即可。

⼆、吊杆参数设定的⽅法：在通电状态下，按⾯膜中间功能键3秒钟进⼊地址码设置界⾯（1d编码），按左/右键调整，按功能键保存；按⾯膜中间功能键6秒钟进⼊保护限位设置界⾯（1H编码），点按功能键切换，按依次进⼊：1H升降电机下降值→1U升降电机上升值→2H⽔平电机右⾏值→2U⽔平电机左⾏值（如⽆⽔平电机后两项设置可忽略），按左/右键调整，最后按功能键保存。

三、遥控器的使⽤⽅法：在待机状态时按数字键，输⼊所选吊杆编码（单号码单选，双号码双选），显⽰屏编号闪烁则选号成功，按动1键吊杆下降→再按动1键吊杆动作停⽌→再按动1键吊杆上升→再按动1键吊杆动作停⽌。

若继续选号下台吊杆，系统会⾃动保存上台参数；30秒⽆操作编码会停⽌闪并保存退出⾄待机状态。

如：操作02号吊杆时，按键2→显⽰屏显⽰02并闪烁→按动1键吊杆下降→再按动1键动作停⽌→再按动1键吊杆上升→再按动1键动作停⽌，随后按任意数字键，吊杆退出02号选号状态，保存参数并进⼊待机状态。

四、控制台的使⽤⽅法：1、选号：正确接通控制台后，打开控制台总开关，控制台显⽰待机界⾯∩-00，输⼊吊杆编码并按确认键，此时控制台界⾯为E-所选吊杆编码；2、发送指令：选好号后，长按上升键吊杆开始上升，松⼿吊杆停⽌动作；长按下降键吊杆开始下降，松⼿吊杆停⽌动作。

当吊杆动作触发上升和下降保护时，吊杆会⾃⾏停⽌动作，此时可反动作操作吊杆；3、再次选号：可直接输⼊新号码并按确认键，⽆需清除⽼号码；4、吊杆联动：待机时按下记忆键，控制台界⾯为ㄈ-00，选号并确认，再次选联动号并确认，再执⾏动作指令，则所选择吊杆可同时动作。

克塔铁路铁厂沟至塔城段S221 大桥吊杆安装施工方案编制：审核:日期：第一章.概述1.1 S221 大桥简介1.1.1 吊杆结构全桥拱肋共设9对吊杆，吊杆采用平行布置，间距5m，吊杆采用PES (FD)7-73成品索体，锚具采用LZM7-73G/73L冷铸锚锚固,索体采用PES（FD）低应力全防腐索体，钢丝采用73根φ7低应力高强环氧喷涂钢丝，其抗拉强度标准值fpk=1670MPa、宏观弹性模量不低于2.05×105MPa。

吊杆钢丝及PE 需满足《桥梁缆索用热镀锌钢丝》(GB/T 17101-2008)和《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》（GT/T18365-2001）相关要求。

图：桥型布置图图：拉索结构图图：拉索断面结构图表：拉索参数表1.3 编制依据根据设计图纸以及我司以往工程施工经验而编制，相关规范、标准见下(1)《公路桥涵施工技术规范》（JTG/T F50－2011）；(2)《钢筋焊接与技术规程》（JTJ18－2012）(3)《钢结构设计手册》（第三版中国建筑工业出版社）；(4)《公路钢结构桥梁设计规范》 (JTG D64—201５）；(5)《桥梁缆索用热镀锌钢丝》（GBT 17101-2008)；(6) 《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》（GB/T18365-2001）；(7)《预应力筋用锚具、夹具、连接器》（GB/T14370-2015）；(8)《钢结构设计规范》（GB50017-2003）；(9)《公路桥涵设计通用规范》(JTG D60-2004)；(10)《公路工程质量检验评定标准》JTGF80/1-2004。

(11)《路桥施工手册》（人民交通出版社）；(12)《施工现场临时用电安全技术规范》（JGJ46-2005）第二章吊索的进场、检验及前期防护措施2.1 吊杆索的进场检验（1）成品吊杆索进场后根据质保单进行严格检验，检验合格后，妥善保管。

（2）首先检验锚具在运输过程中是否有损伤，着重检查锚具的内、外螺纹是否有损伤。

轨道吊顶吊杆安装方法导言轨道吊顶是一种常见的天花装饰方式，其吊杆的安装十分重要。

正确安装轨道吊顶吊杆不仅能确保天花的平整度和稳固性，还能增加美观性。

本文将介绍轨道吊顶吊杆的安装方法，供大家参考。

材料准备在开始安装轨道吊顶吊杆之前，需要准备以下材料：- 吊杆：通常为金属材质，可根据需要的长度来购买。

- 螺丝钉：用于固定吊杆到横梁或墙壁上的螺丝。

- 轨道系统：包括轨道本身和轨道的固定件，通常可以在家居建材市场购买到。

- 简单的工具：例如螺丝刀、卷尺、电钻等。

安装步骤1. 准备工作：首先，在安装轨道吊顶吊杆之前，要确保天花板的平整度和稳固性，并根据需要确定吊杆的长度。

同时，根据轨道系统的类型和安装要求，选择合适的固定件。

2. 安装轨道：根据轨道系统的要求，在天花板上确定并标记好轨道的位置。

然后，使用电钻和螺丝固定轨道上的固定件。

3. 安装吊杆：根据需要的长度，将吊杆连接并固定到轨道的横梁或墙壁上。

可以使用螺丝钉固定吊杆，确保吊杆与轨道的连接牢固。

4. 调整高度：在吊杆固定好之后，可以根据需要调整吊杆的高度。

使用卷尺或测量工具测量吊杆与天花的距离，并根据需要调整吊杆的长度，使之达到期望的高度。

5. 安装天花板：在吊杆安装好之后，可以开始安装天花板板材。

将板材插入轨道内，按照轨道系统的要求固定板材。

6. 安装灯具和装饰品：安装好天花板后，可以根据需要添加灯具和装饰品。

使用电钻固定灯具和装饰品，确保它们与吊杆和天花板的连接稳固。

注意事项- 在安装过程中，需要确保吊杆和轨道的连接牢固。

如果需要，可以使用螺丝固定吊杆，确保其不会松动。

- 在调整吊杆的高度时，要注意平衡和稳定。

可以使用水平仪或测量工具来判断吊杆是否水平。

- 在安装轨道和固定件时，要注意选择合适的螺丝和螺钉。

根据轨道系统的要求，选择合适的材质和尺寸，以确保固定牢固。

- 安装天花板时，要注意插入板材时的顺序和方式。

按照轨道系统的要求，正确安装和固定天花板板材。
