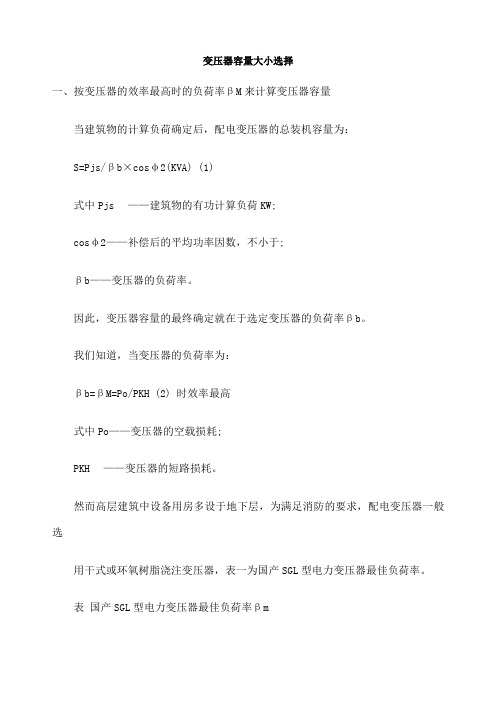

变压器容量大小选择一、按变压器的效率最高时的负荷率βM来计算变压器容量当建筑物的计算负荷确定后，配电变压器的总装机容量为：S=Pjs/βb×cosφ2(KVA) (1)式中Pjs——建筑物的有功计算负荷KW;cosφ2——补偿后的平均功率因数，不小于;βb——变压器的负荷率。
因此，变压器容量的最终确定就在于选定变压器的负荷率βb。
我们知道，当变压器的负荷率为：βb=βM=Po/PKH (2) 时效率最高式中Po——变压器的空载损耗;PKH——变压器的短路损耗。
然而高层建筑中设备用房多设于地下层，为满足消防的要求，配电变压器一般选用干式或环氧树脂浇注变压器，表一为国产SGL型电力变压器最佳负荷率。
表国产SGL型电力变压器最佳负荷率βm容量(千伏安) 500 630 800 1000 1250 1600空载损耗(瓦) 1850 2100 2400 2800 3350 3950负载损耗(瓦) 4850 5650 7500 9200 11000 13300损失比α2：最佳负荷率βm%技术文章选择变压器容量的简便方法:我们在平时选用配电变压器时,如果把变压器容量选择过大,就会形成“大马拉小车”的现象。
这不仅增加了设备投资,而且还会使变压器长期处于空载状态,使无功损失增加。
如果变压器容量选择过小,将会使变压器长期处与过负荷状态,易烧毁变压器。
因此,正确选择变压器容量是电网降损节能的重要措施之一,在实际应用中,我们可以根据以下的简便方法来选择变压器容量。
高频变压器变压器容量本着“小容量，密布点”的原则，配电变压器应尽量位于负荷中心，供电半径不超过千米。
配电变压器的负载率在～之间效率最高，此时变压器的容量称为经济容量。
如果负载比较稳定，连续生产的情况可按经济容量选择变压器容量。
对于仅向排灌等动力负载供电的专用变压器，一般可按异步电动机铭牌功率的倍选用变压器容量。
一般电动机的启动电流是额定电流的4~7倍,变压器应能承受住这种冲击,直接启动的电动机中最大的一台的变压器容量,一般不应超过变压器容量的30%左右。
电力变压器容量计算公式电力变压器容量的计算可不是一件简单的事儿，它需要我们掌握一些关键的知识和方法。
先来说说为啥要计算电力变压器的容量吧。
就好比你要出门旅行，得先搞清楚要带多大的背包才能装下你需要的东西。
电力变压器也一样，如果容量选小了，就像小背包装不下大行李，会导致供电不足，影响各种电器设备的正常运行；要是选大了呢，又会造成浪费，多花钱不说，还占地方。
那到底怎么算呢？其实有个比较常用的公式：S = P÷cosφ。
这里的“S”就是变压器的容量，“P”是负载的有功功率，“cosφ”是功率因数。
举个例子来说吧，有个工厂，里面的各种设备加起来有功功率一共是 500 千瓦，功率因数取 0.8 。
那咱们来算算变压器的容量：S = 500 ÷0.8 = 625 千伏安。
所以，这个工厂就得选一个容量不小于 625 千伏安的变压器。
我之前在一个小型加工厂里就碰到过变压器容量选得不合适的情况。
那是个生产塑料制品的小厂，一开始他们为了省钱，选了个容量偏小的变压器。
结果呢，机器一全开，电压就不稳，生产出来的塑料制品好多都有瑕疵。
后来请了专业的电工师傅来测算，重新选了个合适容量的变压器，这才解决了问题。
再来说说功率因数这个东西。
它反映的是电源被利用的有效程度。
如果功率因数低，就意味着电源的利用效率不高，可能会导致电能的浪费。
所以，在计算变压器容量的时候，一定要考虑到功率因数的影响。
还有啊，计算变压器容量的时候，还得考虑未来的发展。
比如说一个新的小区，虽然现在入住的人不多，用电量不大，但你得想想几年后，入住率提高了，用电量会不会大幅增加。
不能只顾眼前，不然过不了几年又得换变压器，多麻烦。
另外，环境因素也得考虑进去。
如果变压器安装的地方温度高、湿度大，那它的散热效果就会受影响，实际能承载的容量可能就会打折扣。
总之，计算电力变压器容量是个技术活，需要综合考虑各种因素，才能选出最合适的变压器，保证电力供应的稳定可靠。
多大的变压器才适合我的用电负荷变压器的用途变压器，是一种改变电压的电力设备。
远距离传输电能，电压越高，传输过程中电能损耗越小，因此输电采用10kv以上高压电。
然而高压电使用过程十分危险，不适合终端用户使用，因此需要在使用前将电压降为380v或220v。
这让配电变压器在输配电过程中得到了广泛运用。
如何选择变压器规格容量下面小编讲讲生活中常见的降压配电变压器（），从10kv降到0.4kv的配电变压器是我们生活中常接触的。
变压器的单位是KVA，很多用户往往不知道该选择多大的变压器，选大了浪费钱，选小了又不够用。
变压器的功率分为有功功率、无功功率和视在功率，视在功率就是变压器的额定容量，单位是KVA。
有功功率就是所有负荷总量，单位为KW。
无功功率是指变压器工作过程中损耗的电能，单位为kvar。
KVA的平方=KW的平方+kvar的平方。
通常计算视在功率也就是选用变压器容量大小，视在功率=有功功率/功率因素。
各个地区的功率因素可能存在差异，但基本在0.8~0.9之间。
按0.8来计算，假如用户负荷是500KW，那么选用的变压器应该是500/0.8=625KVA，即选用625KVA的变压器，因为变压器没有这个规格，所以选用630KVA的变压器。
变压器厂家量身定做变压器其实更好的方法是统计好负荷后，询问变压器厂家（）该选用多大的配电变压器。
变压器通常不能满负荷运行，正常运行50%~70%较为稳定，因此还需要考虑变压器预留容量。
每个变压器厂家工艺、选材不一样，变压器预留容量也不尽相同。
紫光变压器选用优质硅钢片做变压器铁芯，工艺精良，可以长期负载80%正常运行。
负荷计算及变压器选择1.专用工程1.1负荷计算及变压器容量、台数选择根据用电设备组名称查表得出：Kx （需要系数），cos Φ，tan Φ（见excel 表格或《工业与民用配电手册》）设备容量Pe根据下面的公式，计算Pj ，Qj ，Sj ，Ij基本公式：Pj=Pe*Kx Qj=Pj*tan Φ 22Sj Pj Qj =+ 3*Sj Ij Un= 取同时系数：Kp=0.85，Kq=0.95 计算出Pj ，Qj ，Sj可以计算出补偿前的功率因数cos Φ，功率因数一般补偿到0.95，查表可查出无功补偿率q c补偿容量Qc=Pj*q c，计算补偿后的设备容量：Pj ，Qj,Sj ，Ij 变压器损耗：ΔPb=0.01Sj ，ΔQb=0.05Sj变压器负荷率75%-85%，选择变压器台数和容量1.2无功补偿率qc 附表 （见excel 表格或《工业与民用配电手册》）2公用工程2.1负荷计算A)套住宅建筑面积在60㎡及以下时，用电负荷不宜小于4KW ；建筑面积在60-120㎡，用电负荷不宜小于8KW ；建筑面积在120-150㎡时，用电负荷不宜小于12KW ；建筑面积在150㎡以上时，用电负荷不宜小于16KW ，超出部分建筑面积可按40-50W/㎡计算。
B)新建住宅内公用设施用电按实际设备容量负荷计算，设备容量不明确时，按负荷密度估算，物业管理类60-100W/㎡；商业（会所）类100-150W/㎡.2.2变压器容量、台数的选择S=（总负荷*0.5）/2 （10KV 公用配电室变压器单台容量不宜大于800KVA ，如果需要选择二台的话除以2）0.5为配置系数关于变压器容量选择，我们来举个简单例子如下：户型介绍1#楼：层高均高3米；共3个单元，11层，一层2户；建筑面积均为80平方。
2#楼：层高均为3米，共3个单元，7层，一层2户，建筑面积均为71平方。
3#楼：层高均为3米，共2个单元，7层，一层2户，1单元建筑面积为71平方，2单元建 筑面积为49平方。
规格按电压来说分36 伏,110伏,0.4 千伏,10 千伏,22千伏,6 千伏,35 千伏,110 千伏,220千伏,350 千伏,200 千伏,500 千伏,250 千伏,600 千伏按容量来说我国现在变压器的额定容量是按照R10 优先系数,即按10 的开10 次方的倍数来计算，50KVA，80KVA，100KVA 等变压器的型号太多了变压器的型号由：变压器绕组数+相数+冷却方式+是否强迫油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成。
如：SFPZ9-120000/110 指的是三相（双绕组变压器省略绕组数，如果是三绕则前面还有个S）双绕组强迫油循环风冷有载调压，设计序号为9，容量为120000KVA，高压侧额定电压为110KV 的变压器。
容量的话国家标准容量为：30，50，63，80，100，125，160，200，250，315，400，500，630，800，1000，1250，1600，2000 变压器容量单位KVA? 10KVA 的变压器,最大可以接多少KW 的电器? 30KVA 的变压器,最大可以接多少KW 的电器?我们计划租用一个车间,有动力电380V,变压器容量30KVA.我要安装一个电热炉75KW,电焊机53KW,还有其他小功率电器.变压器容量够吗? 变压器使用KVA 做单位，原因是在负载没有确定的情况下，是不能得到有功功率（符号P，单位KW）和无功功率（符号Q，单位KVAR）的大小的，只有使用KVA 为单位，表示视在功率，符号S。
S^2=P^2+Q^ 2 你可以理解负载为纯阻抗时，变压器的有功功率。
另外，如何根据以KVA 作单位的变压器产量，计算出变压器的台数呢？将负载的大小除以变压器容量，留出余度，就是变压器台数，如果功率因数很小，就要多加几台变压器，但这样不是很经济，更好的办法是进行无功补偿。
你可以参考一下负载的功率大小，以及功率因数，如果功率因数没有的话，可以估计取0.8，（电力变压器一般是110KV、220KV、500KV）问题补充：110KV 的变压器，是不是指它输出的最高电压为110KV？不是最高输出电压，而是额定输出电压。
ＫＷ和ＫＶＡ的换算及意义在交流电路中，电功率的概念有三个：有功功率、无功功率、视在功率。
KVA表示视在功率,它包括了无功功率和有功功率,KW表示有功功率,Kvar 表示无功功率。
它们之间的关系和换算还有一个概念——功率因数cosФ，有功功率KW=UIcosФ、无功功率Kvar=UIsinФ、而视在功率KVA=UI.（U-电压、I-电流）在向供电局申请用电时应该填报你需要利用的有功功率，也就是需要多少KW就行.补充回答：若是你计算的建筑总用电量合计为４５００ＫＷ，象这样大的用电量，供电局肯定要求你安装无功补偿装置。
假定你补偿后的功率因数能达到0.9以上，以0.9计算。
那视在功率就需要4500/0.9=5000ＫＶＡ，再考虑必然的负荷余量及变压器的规格型号，恐怕最小得用5600KVA的变压器才行。
固然这只是计算，实际运用中，还得看你的负荷的同时率等因素来考虑。
kW是有功功率的单位，kVA是视在功率的单位。
视在功率就是电压与电流之积，三相交流电路中就是根号3倍相电压、相电流之积或根号3倍线电压、线电流之积。
视在功率乘以功率因数cosФ就是有功功率。
若是您说的变压器输出的线路上的负载的功率因素等于1（实际上是不太可能出现功率因素等于1的），那变压器标称的KVA数就是可带负载的KW数；但由于在用电线路上功率因素不等于1，一般都在“滞后”状态，所以实际的用电设备的总功率要小于变压器的VA数。
可是若是要估算一台变压器可以在额定范围内带多大的负载，您可以按变压器的“VA数乘以0.8”来计算是比较适宜的。
也就是说您的这台1250KVA的变压器，可能可以带1000KW的用电设备。
一台额定功率为1250千伏安(KVA)的变压器,满载最好在900---1100千瓦(KW),要留有一点负荷备用，负荷低浪费，负荷太高容易引发变压器过热。
千伏安(KVA) =千瓦（KW）1W =1V×1A100KVA 的变压器可以带最大的安全范围的负载，一般来讲因为KVA是个“视在功率”，它是有功功率和无功功率的总和，所以若是线路上是纯电阻负载的才可以“总功率”和变压器的KVA数相同；可是由于线路上一般都有感性负载，功率因素不可能达到1，所以它的可带的负载的额定值肯定要比变压器的KVA 数小才能符合要求。
kwkva换算关系
KVA是容量单位，KW是负荷功率单位，一般选择变压器容量是考虑功率因数，也就是
如果电气设备额定总功率100KW，考虑到功率因数按0.8计算，就要选100/0.8=125KVA的变压器。
变压器（transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是
初级线圈、次级线圈和铁芯（磁芯）。
主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。
变压器按用途可以分成：配电变压器、电力变压器、全密封变压器、组合式变压器、
干式变压器、油浸式变压器、单相变压器、电炉变压器、整流变压器、电抗器、抗干扰变
压器、防火变压器、箱式变电器试验变压器、转角变压器、小电流变压器、励磁变压器等。
变压器容量及线路负荷详细计算法则及配电方法一、变压器容量的计算：1.根据负荷需求计算：根据负荷需求（单位为千伏安或千瓦），将负荷除以变压器的功率因数，得到所需的变压器容量。
例如，如果负荷需求为1000千瓦，功率因数为0.8，则所需的变压器容量为1000/0.8=1250千伏安。
2.根据线路电流计算：根据实际负荷的电流大小计算所需的变压器容量。
首先，确定负荷电流的最大值（通常为负荷额定电流的1.25倍），然后将其乘以所需的供电时间（通常为24小时），再乘以变压器的容载比（通常为1.25倍），即可得到所需的变压器容量。
二、线路负荷的计算：1.计算总负荷：将所有负荷的功率或电流相加，得到总负荷。
如果使用的是功率因数，需要将每个负荷的功率乘以其功率因数，然后再求和。
2.负荷的分类：根据负荷的性质和需求，将其分为不同的分类，如照明负荷、动力负荷、空调负荷等。
3.计算分类负荷：将每个分类负荷的功率或电流相加，得到该分类负荷的总功率或电流。
同样，如果使用的是功率因数，需要将每个分类负荷的功率乘以其功率因数，然后再求和。
4.考虑载波电流：如果系统中存在载波通信装置，需考虑载波通信的电流消耗，以保证线路负荷计算的准确性。
三、配电方法：1.并联配电：在低压电网中，将多个负荷并联接入相同的配电线路，以满足其供电需求。
2.分段供电：将大型负荷按不同的分类或功能分段供电，采用分段供电的方法可以缩短供电线路的长度，减小线路损耗。
3.电源平衡：在配电系统中，保持各个线路的负荷平衡，避免一些线路过载，提高系统的可靠性和稳定性。
4.电压控制：通过电压调节器或自动电压调节器等设备，对供电系统进行电压控制，确保负荷正常运行。
5.过载保护：在配电系统中，采用过载保护装置或设备，对超过额定负荷的线路进行保护，以防止线路损坏或发生事故。
以上是变压器容量及线路负荷的详细计算法则及配电方法。
在进行容量和负荷计算时，需要考虑实际负荷需求、功率因数、供电时间等因素，以保证系统的正常运行和安全性。
变压器容量等级及选择变压器的容量等级变压器的容量等级：30、50、63.80、100、125.160、200、250、315.400、500、630、800、1000、1250、1600、2000、2500、3150、4000、5000、6300、8000、10000、12500、16000、20000、25000、31500、40000、50000、63000、90000、120000、150000、180000、260000、360000、400000 kVA。
通常，容量为630KVA及以下的变压器统称为小型变压器；800~6300KVA的变压器称为中型变压器；8000~63000KVA的变压器称为大型变压器；90000KVA以上的变压器称为特大型变压器容量的选择对综合投资效益有很大影响。
变压器容量选得过大，出现"大马拉小车"现象，不仅一次性投资大，空载损耗也大。
变压器容量选得过小，变压器负载损耗增大，经济上不合理，技术上也不可行。
变压器的最佳负载率(即效率最高时的负载率)，不是在额定状态下，而是在40%～70%之间，负载率过高，损耗明显增大；另一方面，由于变压器容量裕度小，负荷稍有增加，便需更换大容量箱变，频繁增容势必会增加投资，影响供电。
选择变压器容量，要以现有的负荷为依据，适当考虑负荷发展，选择变压器容量可以按照5年电力发展计划确定。
当5年内电力发展明确，变动不大且当年负荷不低于变压器容量的30%时：S N=K S·∑P H / （cosφ ·η ）式中：S N--箱变在5年内所需配置容量，kVA∑P H--5年内的有功负荷，kWK S--同时率，一般为0.7～0.8cosφ--功率因数，一般为0.8～0.85η--变压器效率，一般为0.8～0.9根据公式一般把 K S=0.75，cosφ=0.8，η=0.8S N=0.75∑P H / （0.8×0.8）=1.17∑P H实例：某小区按照50W/m2设计，则P H=50×19200=960kWS N=1.17×960=1123kW故该小区选择3台400kVA变压器。
变压器容量和功率计算公式
变压器是电力系统中的重要设备，其容量和功率的计算对于电力系统的稳定运行至关重要。
变压器容量的计算公式为：容量(KVA) = 电压V(伏特) ×电流
A(安培) ×1.732 ×转换系数/ 1000。
这个公式考虑到了电压、电流和转换系数等多个因素，能够较为准确地计算出变压器的容量。
其中，1.732是三相电压的系数，而转换系数则通常在0.8\~1.0之间，用于考虑功率因数对变压器容量的影响。
除了容量外，变压器功率的计算也是非常重要的。
变压器功率的计算公式为：功率(W) = 容量(kVA) ×电压(kV) ×电流(A)。
这个公式通过容量、电压和电流的乘积，可以方便地计算出变压器的输出功率。
在进行变压器选型或设计时，需要考虑到不同型号和规格的变压器功率范围，以确保变压器能够满足实际应用的需求。
另外，需要指出的是，变压器容量和功率是两个不同的概念。
容量是指变压器的最大承受能力，而功率则是指变压器实际输出的能量。
在实际应用中，需要根据具体的负载情况选择合适的变压器容量和功率，以确保电力系统的稳定运行。
总之，变压器容量和功率的计算是电力系统设计中的重要环节。
通过合理运用计算公式和充分考虑各种因素，可以有效地保证电力系统的可靠性和经济性。
在进行电力系统设计时，应当对变压器进行合理的配置和选择，以适应不同的负载需求，同时避免出现容量或功率不足的情况。
5000KW的负载要多大容量的变压器，怎么计算变压器的容量变压器容量的选择是一个全面、综合性的技术问题，没有一个简单的公式可以表示。
变压器容量的选择与负荷种类和特性、负荷率、需要率、功率因数、变压器有功损耗和无功损耗、电价（包括基本电价）、基建投资、（包括变压器价格及安装土建费用和供电贴费）、使用年限、变压器折旧、维护费以及将来的计划等因数有关。
（一）、变压器容量的基本估算变压器容量的基本估算主要有以下三种方面。
1、利用计算负荷法估算先求出变压器所要供电的总计算负荷，然后按下式估算。
变压器总容量=总计算负荷+考虑将来的增容裕量。
2、利用最经济运行效果法估算所选择的变压器，其最佳经济负荷和实际使用负荷相等或接近，即：变压器容量约等于S/贝塔m, 式中S--实际使用负荷，KVA;贝塔m--所选择变压器最高效率时的负荷率。
按上式选择的变压器容量往往偏大，按最高效率相应的的负荷率贝塔m所选择的变压器在最高效率的工况下运行，不一定会使企业得到最好的经济效益。
这是由于没有综合考虑影响经济选择企业变压器的各种因数的缘故。
3、按年电能损耗最小法选择变压器该方法适用于不同的企业性质和生产班制及负荷曲线的场合，它是根据年电能损耗最小为原则来选择变压器容量的，因此，从节能角度看较合理。
计算结果表明，变压器容量应在使用负荷和最高经济负荷之间进行选择。
一班制企业，可按使用负荷选择变压器容量，也可略留裕量；二班间断和三班间断的企业，可分别按比例使用负荷高一级和二级左右的容量选择变压器；三班连续制企业，可按最经济负荷选择变压器。
然而该方法只考虑年电能损耗最小这一点，还未考虑其他因数，因此，还是不全面的。
按变压器年电能损耗最小和运行费用最低、并综合考虑变压器装设的投资来确定变压器安装容量，才是经济合理的。
简单点说，视在功率和有功功率的关系是：S=P/COSΦ COSΦ=0.8所以有功功率为5000KW的负载其视在功率为S=5000/0.8=6250KVA按产品系列应选个6300千伏安的变压器。
我们小区共有360户，每户按6KW计算，功率因数0.85，应用什么型号的变压器，需用系数应该按多少计算啊，求各位帮忙啊，毕业设计要用到啊应该这样算，标准户均功率6KW是没问题的（实际细做的话不能这么算，一般6KW都没问题），功率因数0.85也没问题，关键是需用系数，按河南这边要求，75--300户选需用系数0.4, 375--600户选需用系数0.33，这样你的总功率就是360*6*0.4=864KW，除以功率因数0.85约1017KVA，再考虑到如果你上低压补偿，功率因数能达到0.9的话就是960KVA，所以1000KVA的变压器就够了。
如果不上补偿就要1250KVA的变压器。
我那有台630KVA变压器，10KV供电一则电流计算为630/10=63A 2则电流为630/0.4=1575A 有的计算方法为1则电流为630/10/1.732=36.4A 2则电流为630/0.4/1.732=909.5A 还有我那变压器是房式变压器低压端有4个630A空开是不是每个空开均能承受达到630A 的电流，如果是那630*4=2520A 与那1575相差甚远啊到底630KVA能承受多大电流啊那种计算准确点啊首先你对变压器电流公式计算不了解，高压是D接，相电流I=S/3/U=630/3/10=21A，低压侧是Y接，相电流I=S/根号3/U=630/√3/0.4=909.5A你说的低压侧有4个空开，应该是低压接了4条馈线回路；4*630=2520A>909.5A，没有问题；假如你每回负荷达到630A，你的变压器也受不了。
一般馈线回路选空开，考虑馈线最大负荷的；假定你是1台变压器带4条回路，你不知道最大负荷，就按平均负荷来选909.5A/4=227.4，227.4*1.5（系数）=341A；选630A的空开>341A,符合要求。
35kv降压变电所变压器容量选择由于我计算变压器容量为46.84MW，请问有这样大容量的变压器吗就变压器而言，比46.84MW大的变压器都有，即使没有，可以用两台以上啊，但按照国家规定，这样大的变压器应该是用110KV供电，用35kV压降大，损耗多，不划算，供电部门不会同意。
供电电压与输送容量的关系：当负荷为2000KW时，供电电压易选6KV，输送距离在3-10公里；当负荷为3000KW-5000KW时，供电电压易选10KV，输送距离在5-15公里；当负荷为2000KW-10000KW时，供电电压易选35KV，输送距离在20-50公里；当负荷为10000KW-50000KW时，供电电压易选110KV，输送距离在50-150公里；当负荷为50000KW-200000KW时，供电电压易选220KV，输送距离在150-300公里；当负荷为200000KW以上时，供电电压易选500KV，输送距离在300公里以上。
追问我的计算负荷为24.92MW，但是要考虑5~10规划，所以算下来的计算负荷是4 6.84MW，请问怎么选择变压器，回答24.92MW，换成变压器容量是31.15.MVA,46.84MW，换成变压器容量是58.55MVA建议你用15MVA的变压器，先投入两台，以后按照需要分别补充两台。
任何情况下，变压器不允许大马拉小车，即使供电局同意，成本太高不划算。
追问我是做毕业论文，我考虑啦半天，我最后没有考虑5~10规划，所以计算负荷时24.92MW，我选用了两台31500KV·A并列运行的变压器，你说我这样做对不，非常谢谢回答这样做也可以。
追问那就谢谢你拉，回答不用谢，希望你的论文得高分。
追问请问网友一下，当三绕组变压器一相空载，电抗相对其他两相是不是最小回答电抗与通过的电流有关，空载相电流最小，相对其他两相是最小。
追问根据所给变压器参数，我算出来变压器各绕组短路电压百分值U_s1%，U_s2%，U_s3%。
且根据U_s1%，U_s2%，U_s3%算出来变压器各绕组电抗X_T1=0. 18，X_T2=0.10，X_T3=-0.42。
请问第一个问题，为什么X_T3=-0.42为负值，第二个问题是此时变压器电抗值是X_T1，X_T,2，X_T3哪两个电抗值之和，谢谢该网友你算错了，应该是：U_s1%=（17+10.5-6）/2=10.75U_s2%=17-10.75=6.25U_s3%=10.5-10.75=-0.25高压侧X_T1=10.75/60=0.18，低压侧X_T2=6.25/60=0.10，中压侧X_T3=-0.25/60=-0.0042负值经常出现在中压侧阻抗，不奇怪，把负值也代入计算发电机电压10.5，待建站35kV，此时变压器阻抗应取中低压阻抗和X_T2+X_T3=0.10+(-0.0042）=0.0958追问对不起，网友，我的短路电压百分值我算对的，只是打上去的时候错啦，真的不好意思，你说的发电机电压10.5，待建站35kV，此时变压器阻抗应取中低压阻抗和X_T2+X_T3=0.10+(-0.0042）=0.0958请问你一下，为什么变压器阻抗要取中低压阻抗和回答不是取消，是计算中没用到追问什么取消啊，我要算短路电流，当然要知道变压器的电抗了，我只是问你一下，为什么变压器的电抗就是你说的取中低压电抗之和回答因为你算的短路电流，没有经过高压侧X_T1打个比方，坐火车从广州到北京，除了买广州—北京车票，难道还要付北京到西安的车票吗？追问网友，不好意思啊，再问你一下，它怎么没有经过高压侧，你可以再图中帮我说一下吗，谢谢回答高压侧X_T1的系统接线图，没有给，我只能默认那一侧只有符合，没有电源这个情况下，该侧不提供短路电流追问网友：请问一下电气主接线图中出现电流互感器的作用时什么，为什么电气主接线图中一组电流互感器有四个圈，有的有六个圈，麻烦你解释一下好吗回答电流互感器，接到二次设备用，35kV 线路4组就够了：计量、测量、保护、备自投追问那我在电器主接线图中把电流互感器画在哪里啊，请问一下网友回答有断路器的地方，就有电流互感器，主变高压套管里、中性点也有电流互感器高压配电柜的容量是根据变压器什么计算的高压配电柜的进线柜和母线容量是根据变压器额定电流选择的，馈线柜的容量是根据回路的额定电流选择的。
追问如果变压器总容量3200KVA那高压柜容量多少合适回答你没有说明电压等级。
如果是10KV的话，其额定电流只有185A，选择额定电流为200A的高压开关柜就能把满足要求了。
追问如果变压器总容量3200KVA，电压10KVA，那额定电流185A。
配电柜配多大的容量合适？怎么计算？回答选择配电柜的容量，实际上就是选择其额定电流，因为配电柜的各元件都是按其额定电流配置的。
不过还要用短路电流动稳定和热稳定来校验单相的S=U1I1=U2I2三相的S=√3U1I1=√3U2I2，均为线电压和线电流。
单位为伏安VA，或千伏安kVA。
以上为2010-1-8 04:51 的回答。
单相的，如U1/U2=220V/110V I1/I2=1A/2A，则得220VA。
三相的，如U1/U2=10kV/0.4kV I1/I2=5.77A/144.3A，则得100kVA。
250×3/0.7=1071,用1000KVA的变压器就可以了，0.7是变压器经济运行指数。
三相变压器容量计算方法∙∙|∙浏览：29299∙|∙更新：2012-07-03 16:02很多用户面对那么多的负载不知道如何计算变压器的容量，如何选择合适功率的变压器？这里教大家如何一步步的计算。
步骤/方法1. 1计算负载的每相最大功率将A相、B相、C相每相负载功率独立相加，如A相负载总功率10KW，B相负载总功率9KW，C相负载总功率11KW，取最大值11KW。
（注：单相每台设备的功率按照铭牌上面的最大值计算，三相设备功率除以3，等于这台设备的每相功率。
）例如：C相负载总功率 = （电脑300W X 10台）+（空调2KW X 4台）= 11KW2. 2计算三相总功率11KW X 3相 = 33KW（变压器三相总功率）3. 3三相总功率 / 0.8，这是最重要的步骤，目前市场上销售的变压器90%以上功率因素只有0.8，所以需要除以0.8的功率因素。
33KW / 0.8 = 41.25KW（变压器总功率）4. 4变压器总功率 / 0.85，根据《电力工程设计手册》，变压器容量应根据计算负荷选择，对平稳负荷供电的单台变压器，负荷率一般取85％左右。
41.25KW / 0.85 = 48.529KW（需要购买的变压器功率），那么在购买时选择50KVA的变压器就可以了。
END注意事项在购买时，需要询问生产厂家变压器的功率因素，也就是变压器的实际带载能力，大部分变压器功率因素是0.8的，也有部分厂家是0.7。
