PE阻燃解决方案

PC无卤阻燃解决方案PC（聚碳酸酯）是一种常用的工程塑料，具有优异的力学性能、耐热性和耐化学性，因此被广泛应用于电子、汽车、航空航天等领域。

然而，PC材料在高温环境下易燃，燃烧时会释放出大量的有毒有害气体和烟尘，对人体健康和环境造成严重威胁。

为了解决这一问题，人们研究出了无卤阻燃PC材料，通过无卤阻燃剂的添加，可以有效地提升PC材料的阻燃性能，减少有毒有害气体和烟尘的释放。

下面将介绍几种常见的无卤阻燃PC解决方案。

1.硅烷类阻燃剂硅烷类阻燃剂是一种具有无卤素的烷基硅氧烷结构的化合物，可以通过化学键的断裂和离解吸收燃烧释放的热量，形成稳定的硅氧层来阻止氧气进入燃烧表面。

硅烷类阻燃剂可以在高温下逐渐分解，并释放出无毒无害的气体，具有良好的阻燃性能和热稳定性。

然而，硅烷类阻燃剂的分解产物中可能会产生刺激性气体，对人体健康有一定影响。

2.自由基型阻燃剂自由基型阻燃剂是一种将有机磷化合物引入PC材料中，通过自由基扩散作用和自由基反应来进行链传递抑制，以达到阻燃效果的方法。

自由基型阻燃剂具有无卤素、低烟、低毒等特点，能够有效地抑制PC材料在高温下的燃烧，减少有毒有害气体和烟尘的释放。

目前，自由基型阻燃剂在PC材料中的应用较为广泛，它不仅能够提升PC材料的阻燃性能，还能保持其优异的力学性能和透明度。

3.纳米级阻燃剂纳米级阻燃剂是一种通过调控纳米颗粒的尺寸、形状、表面结构等来实现阻燃效果的新型阻燃材料。

纳米级阻燃剂可以通过吸附、催化和隔热等作用来抑制材料在燃烧过程中的热解、气化和燃烧反应，有效地提高材料的阻燃性能。

与传统的阻燃剂相比，纳米级阻燃剂具有更高的阻燃效果、更少的添加量和更好的加工性能。

因此，纳米级阻燃剂是一种非常有潜力的无卤阻燃PC解决方案。

总之，无卤阻燃PC解决方案主要包括硅烷类阻燃剂、自由基型阻燃剂和纳米级阻燃剂。

这些阻燃剂的添加可以提高PC材料的阻燃性能，减少有毒有害气体和烟尘的释放，从而降低PC材料在高温环境下的燃烧风险。

产品名称：PE塑料薄膜阻燃剂英文名称：PE Su Liao Bo Mo Zu Ran Ji产品型号：UR-Q7D型产品介绍：随着国内外塑胶行业的制造工艺以及对产品环保要求的严谨，每一个国家都在不断的改进和升华自己的产品。

为了追求·开拓优异的产品，我司在经过国内外塑胶博览会以及国内外塑胶技术交流会后；吸取了国内外丰富的制造工艺以及优异的配方技术分析；同时严格按照UL标准或GB/T2408标准以及欧美标准开拓出了一款专用于薄膜的阻燃剂。

PE塑料薄膜阻燃剂其产品运用欧洲共聚环氧树脂、高聚酯树脂、高结晶树脂、无机阻燃剂、高分子表面隔离剂、高聚酯成核剂、高分子树脂反应剂、高聚酯无机增强增韧剂等众多优异树脂同时运用德国高压排空设备制造而成。

PE塑料薄膜阻燃剂其产品优异特点是可直接添加于吹膜原料中使用；添加使用简单、成本低；无粉尘污染，物料损耗小、阻燃效率高、添加量少、分散性优越、吹膜时不影响薄膜透明度、开口性、粘合性、无污染、无异味；不影响·不破坏产品原有性能等诸多优点。

PE塑料薄膜阻燃剂在显著提高薄膜阻燃性能的基础上，可以较大限度地保持树脂原有性能，有效的提高产品氧指数；(包括：机械性能、阻燃性能、微电性能、抗撕裂性、抗老化性、抗氧化性、粘合性、开口性、印刷性、耐酸碱性、耐高温)等诸多优点……产品用途：PE塑料薄膜阻燃剂已广泛应用于PE;PP;PC;PS;PPO;PP-R;DIPS;PA;EVA;ABS;PUT;PBT;PET;HDPE;L DPE;RMPP;LLDPE;BOPP;HIPS;PPC;PPA;TPE;TPO;ASA；吹塑；吹膜；注塑；涂塑、尼龙；锦纶；绦纶；玻纤；纤维；聚乙烯；聚丙烯；聚氯乙烯；塑料包装膜；汽车塑件、汽车地毯、聚乙烯建筑安全网、阻燃板、人造草坪、假发、塑料片材、穿线管、矿用管、电缆、汽车线束管、阻燃蓬布、防火布涂覆、电子包装物、电器、草坪丝、铁路行业中，并已出口至欧美、韩国、新加坡、加拿大、俄罗斯、印度、南非、英国、澳大利亚、法国、印尼、日本、朝鲜、澳洲、白俄罗斯等众多国家和地区。

PC无卤阻燃解决方案背景介绍：在电子产品制造领域，PC（聚碳酸酯）是一种常用的工程塑料，具有优异的机械性能和耐热性。

然而，传统的PC材料中常含有卤素阻燃剂，这些卤素化合物在燃烧过程中会释放出有害的气体和烟雾，对人体健康和环境造成潜在的危害。

因此，开发一种无卤阻燃的PC解决方案成为了当前的研究热点。

解决方案介绍：为了解决传统PC材料中含有的卤素阻燃剂带来的问题，我们提出了一种无卤阻燃解决方案。

该解决方案主要包括以下几个方面的技术创新：1. 火焰抑制剂的选择：我们通过对多种无卤阻燃剂的筛选和比较，选择了一种具有良好阻燃效果的新型无卤阻燃剂。

该阻燃剂能够有效地抑制PC材料的燃烧，降低火焰蔓延速度，并且在燃烧过程中不会产生有害气体和烟雾。

2. 阻燃剂与PC材料的配比优化：我们通过系统的试验和分析，确定了最佳的阻燃剂与PC材料的配比。

该配比能够在保证材料的机械性能和耐热性的同时，达到较好的阻燃效果。

3. 表面处理技术的应用：为了进一步提高PC材料的阻燃性能，我们引入了一种表面处理技术。

该技术能够增加PC材料的表面能，提高其与阻燃剂的相容性，从而增强阻燃效果。

4. 结构设计的优化：我们还对PC材料的结构进行了优化设计。

通过合理的结构设计，能够减少材料的燃烧速度和火焰蔓延范围，提高材料的阻燃性能。

性能测试结果：我们对采用该无卤阻燃解决方案的PC材料进行了一系列的性能测试。

以下是部分测试结果：1. 阻燃性能测试：通过垂直燃烧测试和水平燃烧测试，我们发现采用该无卤阻燃解决方案的PC材料在燃烧过程中能够快速自熄，并且燃烧速度较慢，火焰蔓延范围较小。

这表明该解决方案能够有效地抑制PC材料的燃烧。

2. 机械性能测试：我们对该PC材料的拉伸强度、弯曲强度和冲击强度进行了测试。

测试结果显示，采用该无卤阻燃解决方案的PC材料在阻燃性能的同时，保持了良好的机械性能。

3. 环境友好性测试：我们对该PC材料在燃烧过程中产生的气体和烟雾进行了分析。

阻燃pe的配方阻燃材料是一种能够有效降低火灾对人和财产的损害的物质，阻燃材料的研究和应用已经成为当今社会工业、建筑和交通等领域的热点问题。

本文将介绍一种阻燃PE的配方。

首先，我们需要准备的材料包括：聚乙烯（PE）、阻燃剂、稳定剂和润滑剂。

在配方中，聚乙烯是主要的原料，其性能是影响阻燃性能的一个重要因素。

聚乙烯本身易燃，所以我们需要添加阻燃剂。

阻燃剂的种类很多，如溴系阻燃剂、磷系阻燃剂等。

在本配方中，我们选择磷系阻燃剂。

稳定剂的作用是促进阻燃剂分散在聚乙烯中，防止阻燃剂析出和分解。

通常选择有机锡化合物作为稳定剂。

润滑剂则是用来改善成型过程中的流动性和表面质量的，同时也可以降低生产成本。

我们选择环氧化大豆油作为润滑剂。

下面是详细的阻燃PE配方：聚乙烯：100份阻燃剂：30份稳定剂：3份润滑剂：2份以上数字并非固定的数值，可以根据实际需要进行调整。

具体的生产方法是：首先将各种原料精确地称量，然后将聚乙烯与润滑剂混合，加热至其熔点，再将阻燃剂和稳定剂加入混合物中，再进行混合。

混合完毕后，将混合物冷却至室温即可。

在实际应用中，阻燃PE的性能取决于配方的质量和加工工艺参数的控制。

因此，配方的优化和加工工艺的改进是阻燃PE应用的关键。

在生产中，还需要严格控制原料的质量，以确保产品的质量和稳定性。

总之，阻燃PE的配方是一个综合性的问题，需要考虑原料的性质、各种配合比例、加工工艺以及产品性能等多方面因素。

随着科学技术的进步，未来阻燃PE的配方将会更加完善和优化，以满足人们对防火和安全的需求。

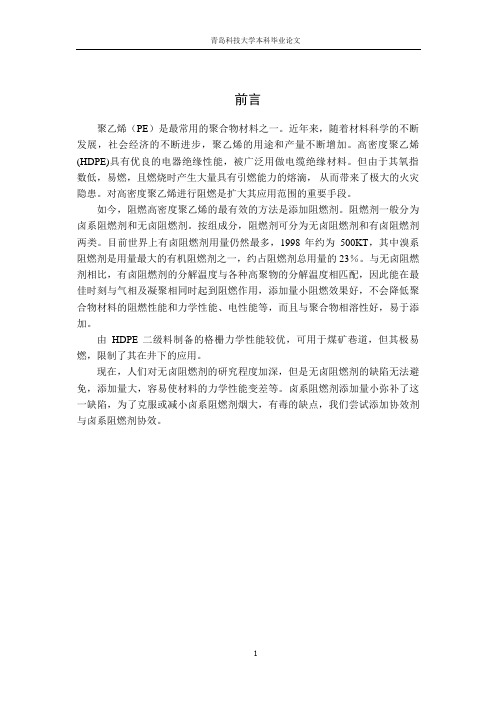

前言聚乙烯（PE）是最常用的聚合物材料之一。

近年来，随着材料科学的不断发展，社会经济的不断进步，聚乙烯的用途和产量不断增加。

高密度聚乙烯(HDPE)具有优良的电器绝缘性能，被广泛用做电缆绝缘材料。

但由于其氧指数低，易燃，且燃烧时产生大量具有引燃能力的熔滴，从而带来了极大的火灾隐患。

对高密度聚乙烯进行阻燃是扩大其应用范围的重要手段。

如今，阻燃高密度聚乙烯的最有效的方法是添加阻燃剂。

阻燃剂一般分为卤系阻燃剂和无卤阻燃剂。

按组成分，阻燃剂可分为无卤阻燃剂和有卤阻燃剂两类。

目前世界上有卤阻燃剂用量仍然最多，1998年约为500KT，其中溴系阻燃剂是用量最大的有机阻燃剂之一，约占阻燃剂总用量的23％。

与无卤阻燃剂相比，有卤阻燃剂的分解温度与各种高聚物的分解温度相匹配，因此能在最佳时刻与气相及凝聚相同时起到阻燃作用，添加量小阻燃效果好，不会降低聚合物材料的阻燃性能和力学性能、电性能等，而且与聚合物相溶性好，易于添加。

由HDPE二级料制备的格栅力学性能较优，可用于煤矿巷道，但其极易燃，限制了其在井下的应用。

现在，人们对无卤阻燃剂的研究程度加深，但是无卤阻燃剂的缺陷无法避免，添加量大，容易使材料的力学性能变差等。

卤系阻燃剂添加量小弥补了这一缺陷，为了克服或减小卤系阻燃剂烟大，有毒的缺点，我们尝试添加协效剂与卤系阻燃剂协效。

1 文献综述1.1 阻燃剂的发展概况及趋势随着科学技术的进步发展，人们生活水平的提高，化学建材塑料加工品及有机高分子聚合材料越来越广泛地用于建筑、交通、电器、通讯等领域。

由于这些材料固有的易燃性，由此而带来的火灾隐患己成为全球关注问题，尤其是电子、电气工业中所用的塑料制品和电缆料等，有的是在高压、发热、放电等条件下工作，容易燃烧引起火灾，因此阻燃问题越来越受到世界各国的重视。

运用阻燃剂提高塑料及有机高分子聚合材料的燃点温度是降低可燃性的有效措施。

现阶段主要是通过降低其易燃性，减缓其燃烧速度的方法来解决问题，这就是阻燃剂的功能。

煤矿工程塑料(PE 、PP)的阻燃研究张化廷(淮南工学院,安徽　淮南232001) 摘　要　介绍了煤矿工程塑料(PE 、PP )的共混阻燃改性,以最佳的阻燃体系组合,实现工艺简单,成本低廉、阻燃效果好。

关键词　煤矿工程塑料　覆盖效应　封闭隔离效应收稿日期　19992042191　引言90年代以后,随着石化工业的飞速发展,塑料作为一种新材料已逐步进入煤矿井下,以替代钢材、木材和橡胶使用。

通过阻燃改性的PE 和PP 主要用在煤矿给排水管材、建井工程模板、假顶及其他工件;其次,改性PVC 主要应用于皮带运输机的皮带,风筒布,隔爆水槽(袋),溜槽及软管,以替代橡胶应用。

实践证明:塑料在煤矿井下应用具有耐腐蚀、轻便,节约钢材、木材和橡胶、可再回收利用等优点,具有很广阔的前景。

但因煤矿井下是一个富含瓦斯的场合,所以,进入井下应用的塑料必须符合MP113-851煤矿井下非金属聚合物制品安全性能检验规范2要求,其氧指数大于27。

对于PE 和PP 而言氧指数均在1715以下,若不用一组相容性和协同性很好的阻燃体系组合,仅以增大阻燃剂的量来实现阻燃,势必造成材料成本高和力学性能下降而失去实用价值。

2　阻燃体系组合 根据我们多年从事煤矿工程塑料研究的实践证明,PE 和PP 阻燃体系组合为溴系阻燃剂+含锑阻燃增效剂+水合硼酸锌,其阻燃效果最好。

2.1　材料选择 十溴联苯醚,分解温度425℃,粒度小于3μm ,上海试剂四厂生产;四溴双酚A ,分解温度450℃,粒度小于3μm ,连云港海水化工厂生产;三氧化二锑,分解温度650℃,粒度小于10μm ,上海试剂四厂生产;水合硼酸锌,315结晶水,结晶水分解释放温度300℃以下,粒度平均2μm ～10μm ,上海京华化工厂生产。

2.2　配比 PE 和PP 有很多型号,可根据不同力学性能及加工性能要求选择不同型号产品,对于本阻燃改性而言均适用。

配比见表1、表2。

表1名称PE 十溴联苯醚三氧化二锑水合硼酸锌配比1006.533.5表2名称PP 四溴双酚A三氧化二锑水合硼酸锌配比100734通过实践证明,PE 选用十溴联苯醚,PP 选用四溴双酚A 效果更佳。

PP、PE、EVA、TPE聚烯烃无卤阻燃剂阻燃机理及配方和应用中常见问题Post By：2010-12-2 14: 50:33PP、PE、EVA、TPE聚烯烃无卤阻燃剂阻燃机理及配方和应用中常见问题PP、PE、EVA、TPE聚烯烃无卤阻燃剂阻燃机理及配方和应用中常见问题1、P-N系膨胀型阻燃剂的阻燃机理一般包括三部分,即碳源(常为多羟基化合物,如季戊四醇)、酸源(如聚磷酸铵,即APP)及发泡剂(如三聚氰胺),它们是通过下述相互作用而形成炭层的：? ①在较低温度(150℃左右,具体温度取决于酸源和其他组分的性质)下,有酸源产生能酯化多元醇和可作为脱水剂的酸;②在稍高于释放酸的温度下,酸与多元醇(碳源)进行酯化法反应,而体系中的胺则作为此酯化反应的催化剂,加速反应进行;③体系在酯化反应前或酯化反应过程中熔化;④反应过程中产生的水蒸气和气源产生的不燃性气体使已处于溶融状态的体系膨胀发泡。

与此同时,多元醇和酯脱水炭化,形成无机物及炭残余物,且体系进一步膨胀发泡;⑤反应接近完成时,体系胶化和固化,最后形成多孔泡沫炭层。

2. P-N系膨胀型阻燃剂由三部分组成，（1）酸源：提供酯化反应所需的酸;(2)碳源：提供酯化反应所需的羟基或者其它基团的物质；（3）气源：提供体系膨胀发泡所需要的气体。

3..为什么某些P-N系阻燃剂挤出过水槽的时候条子容易粘水？条子容易粘水是由于阻燃剂的部分组份水溶性比较好，通过螺杆机出口的时候，温度比较高的条子接触到冷水槽，粉体容易析出，所以阻燃剂里面成份必须是难溶水的。

而我公司EPFR-100A与EPFR-100C阻燃剂应用于PP中，不会出现上述条子粘水现象。

4.为什么不同的PP加入相同的份数阻燃剂存在阻燃效率的差异？由于PP基体的不同，如均聚PP和共聚PP，由于其内部烯烃含量的不同，这是因为共聚PP里面有PE 侧链，PP中的H原子比PE中活性大；PP比PE燃烧热小，与阻燃剂一开始共同起作用，PE分解温度高，后面才起作用；PP基材分解温度在227-247度之间，而PE在335-450度之间，阻燃剂分解温度在260度，PP与阻燃剂匹配性更好。

聚乙烯阻燃抗静电母料的研制摘要：文章通过对载体树脂、偶联剂、阻燃和抗静电体系的选择，确定了聚乙烯阻燃抗静电母料的基本配方和制备工艺及达到的技术指标。

关键词：阻燃；抗静电；聚乙烯；母料；研制聚乙烯（PE）具有优良的力学性能、较高的体积电阻率和较低的介电损耗等，广泛应用于电线电缆。

对于聚乙烯PE这种类型的易燃、易爆的树脂合成制品的阻燃、抗静电处理已引起人们的极大重视。

在PE树脂中添加阻燃剂和抗静电剂等助剂进行改性，制备阻燃抗静电母料成为研究热点。

本文通过对载体树脂、偶联剂、阻燃和抗静电体系的选择确定了聚乙烯阻燃抗静电母料的基本配方和制备工艺及达到的技术指标。

1 配方试验1.1 载体树脂选择通常根据母料的用途不同，一般来讲，选择载体树脂应遵守以下原则：①载体树脂应与选用的基体树脂相同或相似，以利于与基体树脂相容，但又尽量不影响或少影响基体树脂的力学性能；②载体树脂应有较高的熔体流动速率，其MI 应高于基体树脂的MI值；③载体树脂最好有与填料或分散剂相互作用的结构因素，以利于提高它们之间的结合。

我们将高压、低压聚乙烯共用，逐步过渡到高压、线性复配。

选出7042和607等复合树脂作为母料的载体树脂，其协同效果较好。

1.2 偶联剂的选择偶联剂是一种增加无机物与有机聚合物之间亲和力，而且具有两性结构的物质。

偶联剂在无机物和聚合物之间，通过物理缠绕，或进行某种化学反应，形成牢固的化学键，从而使两种性质大不相同的材料紧密结合起来。

偶联剂按化学结构可分为硅烷偶联剂、钛酸酯偶联剂、硬脂酸及其盐类等，一般来说，偶联剂两末端的官能团分别和填料的分散相、基质聚合物进行反应，但因填料不同，偶联效果差别很大。

主要考虑3个因素：①要根据配方中所选用的填料和树脂品种来选择偶联剂类型，使所选用偶联剂与填料和树脂要有很好的结合力。

②所选偶联剂应无毒、价廉、来源广。

③必要时可选用多种偶联剂复合使用，以便发挥协同效应。

选用铝钛复合偶联剂对填料进行表面处理改性与载体树脂的相容性较好。

PC无卤阻燃解决方案背景介绍：随着环保意识的增强和相关法规的出台，对于电子产品中使用的材料也提出了更高的要求。

其中，PC（聚碳酸酯）是一种常见的工程塑料，在电子产品中广泛应用。

然而，传统的PC材料中含有溴素阻燃剂，这对环境和人体健康都存在潜在的风险。

因此，研发一种无卤阻燃的PC解决方案势在必行。

解决方案：为了解决传统PC材料中含有溴素阻燃剂的问题，我们提出了一种无卤阻燃的PC解决方案。

该方案基于以下几个方面的考虑：1. 无卤阻燃剂的选择：我们选择了一种无卤阻燃剂作为替代品，该阻燃剂不含溴素等有害物质，并且具有良好的阻燃性能。

通过添加适量的无卤阻燃剂，可以在保持PC材料的机械性能和透明度的同时，提供良好的阻燃效果。

2. 阻燃剂的配方设计：在无卤阻燃剂的选择基础上，我们进行了阻燃剂的配方设计。

通过合理控制阻燃剂的添加量和配方比例，使得PC材料在遇到火源时能够迅速形成稳定的阻燃层，有效抑制火势的蔓延，从而达到阻燃的目的。

3. 工艺优化：为了确保无卤阻燃PC材料的性能稳定性和生产可行性，我们进行了工艺优化。

通过调整生产工艺参数，如注塑温度、注塑速度等，以及添加适量的增强剂和稳定剂，可以有效降低材料的熔体粘度，提高材料的流动性，从而获得更好的成型效果和产品质量。

4. 性能测试：为了验证无卤阻燃PC材料的性能，我们进行了一系列的测试。

包括燃烧性能测试、力学性能测试、热稳定性测试等。

测试结果表明，无卤阻燃PC材料具有良好的阻燃性能，满足相关标准要求，并且在力学性能和热稳定性方面也具备优异的性能。

5. 应用领域：无卤阻燃PC材料可以广泛应用于电子产品领域，如计算机外壳、手机外壳、电视机外壳等。

它不仅满足环保要求，还具备良好的机械性能、透明度和耐热性能，能够有效保护电子产品的内部结构和电路板。

总结：通过以上的方案设计和测试，我们成功开辟了一种无卤阻燃的PC解决方案。

该方案不仅满足了环保要求，还具备优异的性能和广泛的应用前景。
