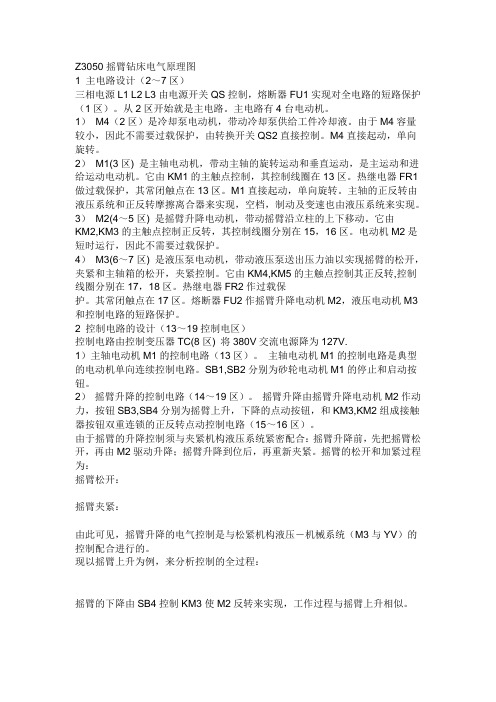

Z3050摇臂钻床电气原理图1 主电路设计（2～7区）三相电源L1 L2 L3由电源开关QS控制，熔断器FU1实现对全电路的短路保护（1区）。
从2区开始就是主电路。
主电路有4台电动机。
1）M4（2区）是冷却泵电动机，带动冷却泵供给工件冷却液。
由于M4容量较小，因此不需要过载保护，由转换开关QS2直接控制。
M4直接起动，单向旋转。
2）M1(3区) 是主轴电动机，带动主轴的旋转运动和垂直运动，是主运动和进给运动电动机。
它由KM1的主触点控制，其控制线圈在13区。
热继电器FR1做过载保护，其常闭触点在13区。
M1直接起动，单向旋转。
主轴的正反转由液压系统和正反转摩擦离合器来实现，空档，制动及变速也由液压系统来实现。
3）M2(4～5区) 是摇臂升降电动机，带动摇臂沿立柱的上下移动。
它由KM2,KM3的主触点控制正反转，其控制线圈分别在15，16区。
电动机M2是短时运行，因此不需要过载保护。
4）M3(6～7区) 是液压泵电动机，带动液压泵送出压力油以实现摇臂的松开，夹紧和主轴箱的松开，夹紧控制。
它由KM4,KM5的主触点控制其正反转,控制线圈分别在17，18区。
热继电器FR2作过载保护。
其常闭触点在17区。
熔断器FU2作摇臂升降电动机M2，液压电动机M3和控制电路的短路保护。
2 控制电路的设计（13～19控制电区）控制电路由控制变压器TC(8区) 将380V交流电源降为127V.1）主轴电动机M1的控制电路（13区）。
主轴电动机M1的控制电路是典型的电动机单向连续控制电路。
SB1,SB2分别为砂轮电动机M1的停止和启动按钮。
2）摇臂升降的控制电路（14～19区）。
摇臂升降由摇臂升降电动机M2作动力，按钮SB3,SB4分别为摇臂上升，下降的点动按钮，和KM3,KM2组成接触器按钮双重连锁的正反转点动控制电路（15～16区）。
由于摇臂的升降控制须与夹紧机构液压系统紧密配合：摇臂升降前，先把摇臂松开，再由M2驱动升降；摇臂升降到位后，再重新夹紧。
“维修电工”技能考核项目Z3050型摇臂钻床电气控制电路原理与维修主编：童光法重庆市铜梁职业教育中心2013年5月Z2030 摇臂钻床电气原理图QS1KM1KM2KM3KM4KM5YAKT FU11Z3050型摇臂钻床电气控制一、 Z3050型摇臂钻床介绍 （一）作用钻床是一种用途广泛孔加工机床，可用来钻孔、扩孔、绞孔、攻螺纹及修刮端面多种形式的加工。
钻床的结构形式很多，有立式钻床、卧室钻床、深孔钻床等。
摇臂钻床是一种立式钻床，它用于单件或批量生产中带有多孔大型零件的孔加工，是一般机械加工车间常用的机床。
(二)、结构摇臂钻床主要由底座、内外立座、摇臂、主轴箱和工作台组成。
摇臂的一端为套筒，套筒在外立柱上，幵借助丝杆的正、反转可沿外立柱上下移动。
主轴箱安装在摇臂的水平轨上可通过手轮操作使其在水平导轨上沿摇臂移动。
加工时。
根据工件高度的不同，摇臂借助于丝杆可带着主轴箱沿外立柱上下升降。
在升降之前，应自动将摇臂松开，再进行升降，主轴箱摇臂工作台电源开内立柱主轴主轴电动机升降电动机升降丝杆当达到所需的位置时，摇臂自动夹紧在立柱上。
摇臂钻床钻削加工分为工作运动和辅助运动。
工作运动包括：主运动（主轴的旋转运动）和进给运动（主轴轴向运动）；辅助运动包括：主轴箱沿摇臂的横向移动，摇臂的回转和升降运动。
钻削加工时，钻头一面旋转一面作纵向进给。
1、采用4台电动机拖动，分别是主轴电动机M1，摇臂升降电动机M2，液压泵电动机（即松紧电机）M3和冷却泵电动机M4。
2、电机运动方式：（1）主轴电动机M1的运动：为了适应多种形式的加工要求，摇臂钻床主轴的旋转及进给运动有较大的调速范围，一般情况下多由机械变速机构实现。
主轴变速机构与进给变速机构均装在主轴箱内。
在加工螺纹时，要求主轴能正反转。
摇臂钻床主轴正反转一般采用机械方法实现。
因此主轴电动机仅需要单向旋转。
主轴操纵机构液压系统：安装在主轴箱内，用以实现主轴正反、停车制动、空挡、预选及变速；（2）升降电机M2运动方式：摇臂升降由单独的一台电动机M2拖动，要求能实现正反转。
Z3050型摇臂钻床电气线路的维修方法
钻床是一种孔加工机床，可用于在大、中型零件上进行钻孔、扩孔、铰孔、攻丝、修挂端面等。
钻床的种类许多，有台式钻床、立式钻床、卧式钻床、摇臂钻床、深孔钻床、专用钻床等。
在各类钻床中，摇臂钻床具有操作便利、敏捷、适用范围广等特点，特殊适用于多孔大型零件的孔加工，是机械加工中常用的机床设备。
这里以Z3050摇臂钻床为例。
故障点
分析方法
摇臂不能升降
SQ2
由摇臂升降过程可知，升降电动机M2旋转，带动摇臂升降，其前提是摇臂完全松开，活塞杆压位置开关SQ2。
假如SQ2不动作，常见故障是SQ2安装位置移动。
这样，摇臂虽已放松，但活塞杆压不上SQ2，摇臂就不能升降，有时，液压系统发生故障，使摇臂放松不够，也会压不上SQ2，使摇臂不能移动。
由此可见，SQ2的位置特别的重要，应协作机械、液压调整好后紧固。
电动机M3电源相序接反时，按上升按钮SB4（或下降按钮SB5），M3反转，使摇臂夹紧，SQ2应不动作，摇臂也就不能升降。
所以，在机床大修或新安装后，要检查电源相序。
摇臂升降后，摇臂夹不紧
SQ3
由摇臂升降后夹紧的动作过程可知，夹紧动作的结束是由位置开关SQ3来完成的，假如SQ3动作过早，使M3尚未充分夹紧时就停转。
常见的故障有SQ3安装位置不合适，或固定螺丝松动造成SQ3移位，使SQ3在摇臂夹紧动作未完成时就被压上，切断了KM5回路，M3停转。

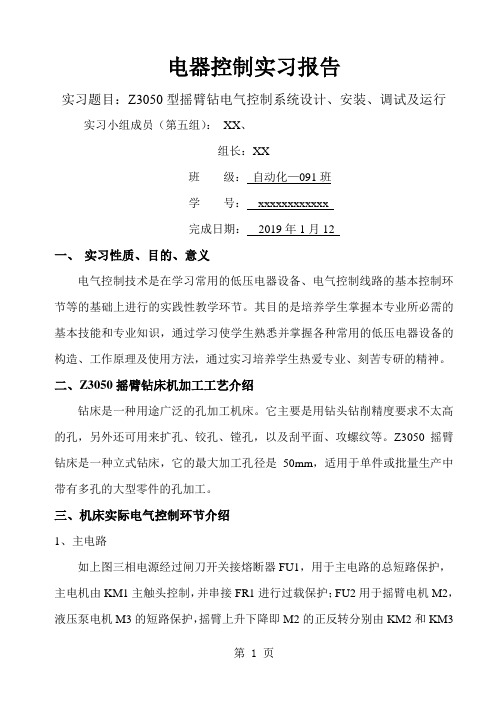

电器控制实习报告实习题目：Z3050型摇臂钻电气控制系统设计、安装、调试及运行实习小组成员（第五组）：XX、组长：XX班级：自动化—091班学号：xxxxxxxxxxxx完成日期：2019年1月12一、实习性质、目的、意义电气控制技术是在学习常用的低压电器设备、电气控制线路的基本控制环节等的基础上进行的实践性教学环节。
其目的是培养学生掌握本专业所必需的基本技能和专业知识，通过学习使学生熟悉并掌握各种常用的低压电器设备的构造、工作原理及使用方法，通过实习培养学生热爱专业、刻苦专研的精神。
二、Z3050摇臂钻床机加工工艺介绍钻床是一种用途广泛的孔加工机床。
它主要是用钻头钻削精度要求不太高的孔，另外还可用来扩孔、铰孔、镗孔，以及刮平面、攻螺纹等。
Z3050摇臂钻床是一种立式钻床，它的最大加工孔径是50mm，适用于单件或批量生产中带有多孔的大型零件的孔加工。
三、机床实际电气控制环节介绍1、主电路如上图三相电源经过闸刀开关接熔断器FU1，用于主电路的总短路保护，主电机由KM1主触头控制，并串接FR1进行过载保护；FU2用于摇臂电机M2，液压泵电机M3的短路保护，摇臂上升下降即M2的正反转分别由KM2和KM3控制，液压放松加紧即泵电机M3的正反转由KM4和KM5控制，M3设过载保护，由FR2完成。
因为冷却泵电机容量较小，所以直接用闸刀开关QS2控制，而和M2一样无需过载保护。
2、控制电路介绍（1）主轴控制主轴电机由KM1主触头控制，由电路图可知当主轴启动按钮SB2按下，KM1线圈得电，形成自锁，主轴启动，按下停止按钮SB1时，主轴停转。
（2）指示灯电路行程开关SQ4为夹紧放松限位开关，当摇臂处于夹紧状态时，HL1灯亮，当岩壁放松，SQ4动作，HL1灯灭，HL2灯亮，主轴显示灯HL3灯串接KM辅助常开触头，当主轴启动灯亮，主轴停止灯灭。
（3）摇臂上升下降摇臂升降仅在摇臂放松的时候才能实现，所以当摇臂放松到位时，SQ2动作。
项目二 Z3050型摇臂钻床电气控制 ⑤ 自检。
检查主电路和控制线路的连接情况。
⑥ 检查无误后通电试车。
为保证人身安全，在通电试车时，要认真执行安全操作规程的有关规定，经老师检查并现场监护。
接通三相电源L1、L2、L3，合上电源开关QS ，用电笔检查熔断器出线端，氖管亮说明电源接通。
分别按下SB2、SB3和SB1按钮，观察是否符合线路功能要求，观察电气元件动作是否灵活，有无卡阻及噪声过大现象，观察电动机运行是否正常。
若有异常，立即停车检查。
（四）Z3050型摇臂钻床电气控制线路分析及故障排除图2-26所示是Z3050型摇臂钻床的电气控制线路的主电路和控制电路图。
1．主电路分析Z3050型摇臂钻床共有4台电动机，除冷却泵电动机采用开关直接起动外，其余3台异步电动机均采用接触器直接起动。
M1是主轴电动机，由交流接触器KM1控制，只要求单方向旋转，主轴的正反转由机械手柄操作。
M1装在主轴箱顶部，带动主轴及进给传动系统，热继电器FR 是过载保护元件。
M2是摇臂升降电动机，装于主轴顶部，用接触器KM2和KM3控制正反转。
因为该电动机短时间工作，故不设过载保护电器。
M3是液压油泵电动机，可以作正向转动和反向转动。
正向旋转和反向旋转的起动与停止由接触器KM4和KM5控制。
热继电器FR2是液压油泵电动机的过载保护电器。
该电动机的主要作用是供给夹紧装置压力油、实现摇臂和立柱的夹紧与松开。
M4是冷却泵电动机，功率很小，由开关直接起动和停止。
2．控制电路分析（1）主轴电动机M1的控制。
按下起动按钮SB2，则接触器KM1吸合并自锁，使主电动机M1起动运行，同时指示灯HL3亮。
按停止按钮SB1，则接触器KM1释放，使主电动机M1停止旋转，同时指示灯HL3熄灭。
（2）摇臂升降控制。
① 摇臂上升。
Z3050型摇臂钻床摇臂的升降由M2拖动，SB3和SB4分别为摇臂升、降的点动按钮，由SB3、SB4和KM2、KM3组成具有双重互锁的M2正反转点动控制电路。
Z3050摇臂钻床电气控制线路Z3050型摇臂钻床电路图分析(因图片太大裁分成俩部分看下俩张图)Z3050型摇臂钻床电路图分析开车前准备工作：将立柱下部及摇臂后部的配电箱门盖关好，门控开关SQ4（11区）分断，方能接通电源。
合上QF1（2区）和QF3（5区），电源指示灯HL1（10区）亮，表示钻床电气线路已进入通电状态。
开车前准备工作：将立柱下部及摇臂后部的配电箱门盖关好，门控开关SQ4（11区）分断，方能接通电源。
合上QF1（2区）和QF3（5区），电源指示灯HL1（10区）亮，表示钻床电气线路已进入通电状态。
主轴电动机M1的控制: 按下启动按钮SB3（12区）,接触器KM1吸合并自锁，主轴电动机M1启动运行，同时指示灯HL2（9区）亮。
扳动QF2，冷却泵电动机M4起动。
合上照明灯开关，照明灯亮。
按下停止按钮SB2，KM1断电释放，M1停止运转，同时HL2熄灭。
扳动QF2，冷却泵电动机M4停转。
断开照明灯开关，照明灯灭。
摇臂上升: 摇臂夹紧机构松开后，通过机械机构压合行程开关SQ2。
SQ2常闭触头（17区）先分断KM4线圈失电M3停转SQ2常开触头（15区）闭合KM2线圈得电M2正转摇臂上升摇臂夹紧当摇臂上升到所需位置后，松开按钮SB4。
KM2线圈失电，M2停转，摇臂停止上升。
延时1～3s，KT1线圈失电，KT1延时闭合的常闭触点闭合。
KM5线圈得电，M3反转，摇臂夹紧。
在摇臂夹紧后，SQ3的常闭触头分断。
KM5线圈失电，M3停转，摇臂夹紧完成。
摇臂下降摇臂夹紧机构松开后，通过机械机构使行程开关SQ2释放，SQ2压合。
SQ2常闭触头（17区）先分断KM4线圈失电M3停转SQ2常开触头（15区）闭合KM3线圈得电M2反转摇臂下降摇臂夹紧当摇臂下降到所需位置后，松开按钮SB5。
KM3线圈失电，M2停转，摇臂停止下降。
延时1～3s ，KT1线圈失电，KT1延时闭合的常闭触点闭合。
KM5线圈得电，M3反转，摇臂夹紧。
Z3050型摇臂钻床电气控制线路的安装、调试步骤
1.选配并检验元件和电器设备
（1）根据钻床的实际情况，配齐电气设备和元件，并逐个检验其规格和质量。
（2）根据电动机的容量、线路走向及要求和各元件的安装尺寸正确选配导线的规格、导线通道类型和数量、接线端子板、控制板、紧固体等。
2.在控制板上固定电器元件和走线槽，并在电器元件附近做好与电路图上相同代号的标记。
安装走线槽时，应做到横平竖直、排列整齐均匀、安装牢固和便于走线等。
3.在控制板上进行板前线槽配线，并在导线端部套编码套管。
按板前槽配线的工艺要求进行。
4.进行控制板外的元件固定和布线
（1）选择合理的导线走向，做好导线通道的支持准备。
（2）控制箱外部导线的线头上要套装与电路图相同线号的编码套管；可移动的导线通道应留适当的余量
（3）按规定在通道内放好备用的导线。
5.自检
（1）根据电路图检查电路的接线是否正确和接地通道是否具有连续性。
（2）检查热继电器的整定值和熔断器中熔体的规格是否符合要求。
（3）检查电动机及线路的绝缘电阻。
（4）检查电动机的安装是否牢固，与可生产机械的传动装置的连接是否可靠。
（5）清理安装现场。
6.通电试车
（1）接通电源，点动控制各电动机的启动，以检查电动机的转向是否符合要求
(2) 通电空转试车。
空转试车时，应认真观察各电器元件、线路、电动机及传动装置的工作是否正常。
发现异常，应立即切断电源进行检查，待调整或修复后方可再次进行通电试车。
