基于NiosⅡ处理器的多功能计数器系统设计

基于Nios Ⅱ嵌入式软核多处理器系统研究通过对硬件互斥核，程序存储器分区，重叠地址空间，启动地址和异常地址的分析，提出了多处理器系统共享片上存储器、FLASH存储器和外设资源的解决方法，为Nios Ⅱ嵌入式多处理器系统的设计提供了有效的方法和途径。

0 引言基于SoPC 技术开发的嵌入式Nios Ⅱ软核多处理器系统具有可自主设计，重构性好，软硬件裁剪容易，系统扩充升级方便，能兼顾性能、体积、功耗、成本、可靠性等方面的要求。

研发嵌入式Nios Ⅱ软核多处理器系统，是提高嵌入式系统性价比和实用性一种有效途径。

1 片上Nios Ⅱ嵌入式软核多处理器系统嵌入式系统的核心是RISC 处理器，具有代表性的RISC软核处理器是Nios Ⅱ处理器。

软核处理器是指用编程的方法生成的处理器。

是一种将硬件逻辑、智能算法、硬件描述语言和编程有机的结合出来，设计处理器硬件电路的新技术。

片上Nios Ⅱ嵌入式多处理器系统优势在于设计者可根据的实际的需要，自主选择Nios Ⅱ处理器的类型和数目并进行设置，对存储器和外围设备进行优化配置，最大限度提高片内资源和系统资源的利用率。

1.1 Nios Ⅱ处理器由Nios Ⅱ软核处理器构建的系统，对系统软硬件容易进行裁剪，并可集成在一个FPGA 芯片上，构建系统和实时评估非常迅速、方便，可大大地缩短设计周期，降低设计风险。

1.2 多处理器系统类型按共享资源分为非共享资源多处理器系统和共享资源多处理器系统两种。

非共享资源多个处理器系统中的多个Nios Ⅱ处理器完全是独立的，不共享系统资源，处理器相互之间无干扰，系统结构不太复杂。

共享资源多处理器系统在共享资源的情况下，要确保多个Nios Ⅱ处理器安全、可靠的工作，它对提高每个处理器的性能、减小体积，降低成本和功耗有利，但系统软件的设计较为复杂。

win7 64位/win7/64/按处理器拓扑结构分为2 种，一种是非层次结构，处理器与系统组件的连接容易;另一种是层次结构，它可根据实际需要来确定Nios Ⅱ处理器的数目，优化系统的内部结构，有效利用FPGA芯片的资源。

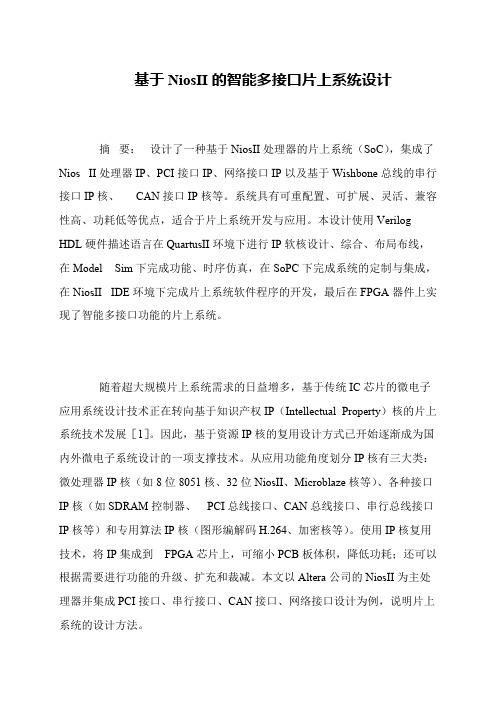

基于NiosII的智能多接口片上系统设计
摘要：设计了一种基于NiosII处理器的片上系统（SoC），集成了Nios II处理器IP、PCI接口IP、网络接口IP以及基于Wishbone总线的串行接口IP核、CAN接口IP核等。

系统具有可重配置、可扩展、灵活、兼容性高、功耗低等优点，适合于片上系统开发与应用。

本设计使用Verilog HDL硬件描述语言在QuartusII环境下进行IP软核设计、综合、布局布线，在Model Sim下完成功能、时序仿真，在SoPC下完成系统的定制与集成，在NiosII IDE环境下完成片上系统软件程序的开发，最后在FPGA器件上实现了智能多接口功能的片上系统。

随着超大规模片上系统需求的日益增多，基于传统IC芯片的微电子应用系统设计技术正在转向基于知识产权IP（Intellectual Property）核的片上系统技术发展［1］。

因此，基于资源IP核的复用设计方式已开始逐渐成为国内外微电子系统设计的一项支撑技术。

从应用功能角度划分IP核有三大类：微处理器IP核（如8位8051核、32位NiosII、Microblaze核等）、各种接口IP核（如SDRAM控制器、PCI总线接口、CAN总线接口、串行总线接口IP核等）和专用算法IP核（图形编解码H.264、加密核等）。

使用IP核复用技术，将IP集成到FPGA芯片上，可缩小PCB板体积，降低功耗；还可以根据需要进行功能的升级、扩充和裁减。

本文以Altera公司的NiosII为主处理器并集成PCI接口、串行接口、CAN接口、网络接口设计为例，说明片上系统的设计方法。
