智能站题库

智能变电站基础知识题库单选题100道及答案解析1. 智能变电站的核心特征是（）A. 智能化一次设备B. 网络化二次设备C. 全站信息数字化D. 以上都是答案：D解析：智能变电站的核心特征包括智能化一次设备、网络化二次设备、全站信息数字化等多个方面。

2. 智能变电站采用（）实现对一次设备的控制和监测。

A. 智能终端B. 合并单元C. 保护装置D. 测控装置答案：A解析：智能终端用于实现对一次设备的控制和监测。

3. 以下哪个不是智能变电站的通信规约（）A. IEC 61850B. IEC 60870-5-101C. MODBUSD. DNP3.0答案：C解析：MODBUS 一般不用于智能变电站。

4. 智能变电站中，（）用于实现电流、电压等模拟量的数字化。

A. 智能终端B. 合并单元C. 保护装置D. 测控装置答案：B解析：合并单元的作用是将模拟量转换为数字量。

5. 智能变电站的过程层网络通常采用（）A. 以太网B. 令牌环网C. 星型网D. 环形网答案：D解析：过程层网络多采用环形网结构，以提高可靠性。

6. 智能变电站的站控层设备不包括（）A. 监控主机B. 远动装置C. 合并单元D. 数据服务器答案：C解析：合并单元属于过程层设备。

7. 智能变电站中，（）承担继电保护功能。

A. 智能终端B. 保护装置C. 合并单元D. 测控装置答案：B解析：保护装置是实现继电保护功能的设备。

8. 智能变电站中，（）实现对一次设备的测量和控制。

A. 智能终端B. 保护装置C. 测控装置D. 合并单元答案：C解析：测控装置主要负责测量和控制一次设备。

9. IEC 61850 标准中，逻辑节点的英文缩写是（）A. LDB. LNC. DOID. SCL答案：B解析：逻辑节点的英文缩写是LN。

10. 智能变电站中，（）实现了变电站的智能化管理。

A. 自动化系统B. 智能辅助系统C. 在线监测系统D. 以上都是答案：D解析：自动化系统、智能辅助系统和在线监测系统等共同实现了变电站的智能化管理。

智能变电站题库填空题1.保护功能逻辑节点有-----类，第一个字符是-------，差动保护逻辑节点-------，距离保护逻辑节点--------，保护跳闸条件逻辑节点是-------2.逻辑节点PDIF中的OP的中文语义是-------，其属性类型是-------3.断路器、隔离开关、软压板、变压器档位控制应使用---------------方式，装置复归应使用-------方式。

4.虚端子是描述IED设备的-----------输入、输出信号连接的总称，用以标示---------及其之间联系的二次回路信号，等同于传统变电站的屏端子。

5.一个物理设备应建模为一个IED对象，该对象是一个容器，包含--------对象，该对象包含一个-----对象，每个LD对象中至少包含3个对象：-------、------、其它应用逻辑节点。

6.每个服务器至少有一个访问点，一个访问点可以支持多个物理网口，无论物理网口是否合一，------------与--------应分访问点建模，---------------与----------------应统一访问点建模。

7.ICD文件已应包含模型子描述信息，如LD和LN实例应包含中文-----属性，实例化的DOI 应包含中文------和-------赋值。

8.保护模型中对应要跳闸的每个断路器各使用----PTRC实例，如母差保护按间隔建立PTRC实例，变压器保护按-----建立PTRC实例，3/2接线线路保护则建立---个PTRC实例。

9.《IED61850继电保护应用模型》，告警信号用----上送，普通遥信信号用----上送，其它的统一在-----中扩充。

10.合并单元装置若需发送通道延时，宜配置在采样值数据集的第----个FCD。

如需需发送双AD的采样值，双AD宜配置相同的------或-----实例，且在采样值数据集中双AD的DO按-------顺序连续排放。

序号题目1目前，吉林电网智能变电站继电保护专业维护范暂按国网公司《智能变电站继电保护运行管理导则》（征求意见稿）的规定执行，电子式互感器以采集卡输出端子为分界点，该分界点至合并单元由继电保护专业维护；电流、电压二次回路以合并单元或SV网交换机输出端口为分界点，该分界点至继电保护装置的回路由继电保护专业负责维护。

2需要将一次设备停电的保护异常有那些？单套配置保护、合并单元、智能终端发闭锁信号，间隔保护异常需退出保护时；双套配置合并单元、智能终端均发闭锁信号，双套间隔保护异常需退出保护时3需要将保护装置停用的保护异常有那些？双套配置的智能终端之一发闭锁信号时，应将对应的间隔保护、母差保护停用，并将该智能终端所有硬压板退出；双套配置的合并单元之一发闭锁信号时，应将对应的间隔保护、母差保护停用，同时应停用相关稳控装置；母差保护发生开入异常，刀闸位置、母联位置异常，退出对应的母差保护；双套保护之一PT断线告警时退出对应保护装置，双套保护均告警按特殊方式临时处理；保护光纤通道异常，应退出对应纵联保护。

4智能变电站如何停用保护装置及智能终端？保护装置停用操作应退出所有GOOSE压板，线路保护还应退出对侧相应的纵联保护；智能终端退出操作应退出本套智能终端出口硬压板。

5智能变电站扩建、改造、装置程序版本升级时，相关配置文件应如何进行管理？由引起变化的设备厂家向设备运行管理部门提出申请，说明原因且提交ICD文件，由设备运行管理部门与集成商核对SCD文件后，由集成商完成SCD文件更改工作，并生成站内所有装置CID文件，运行管理部门将装置CID文件与相关专业会审后方可在现场执行，同时将执行后的SCD、CID、ICD文件存档备份。

6新建智能变电站相关配置文件应如何进行管理？由变电站集成商提供最终版SCD文件，同时提供由最终版SCD文件生成的各装置CID文件和与其相对应的装置ICD文件，各设备厂家负责核对CID文件的正确性及是否与装置一致，继电保护专业应将与现场一致的SCD、CID、ICD文件存档备份。

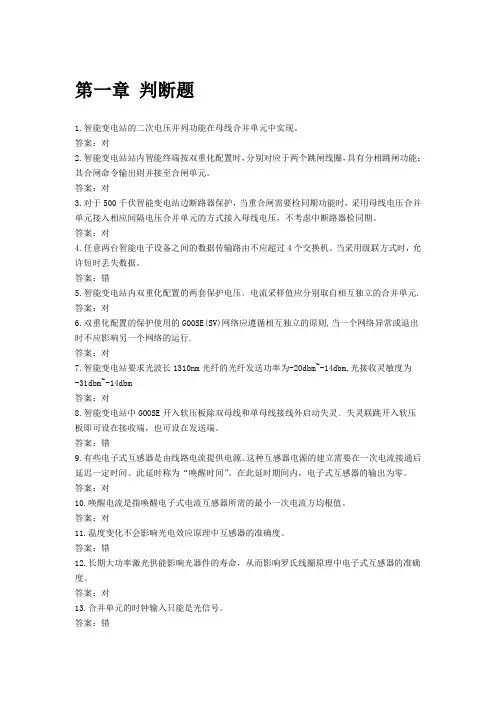

第一章判断题1.智能变电站的二次电压并列功能在母线合并单元中实现。

答案：对2.智能变电站站内智能终端按双重化配置时，分别对应于两个跳闸线圈，具有分相跳闸功能：其合闸命令输出则并接至合闸单元。

答案：对3.对于500千伏智能变电站边断路器保护，当重合闸需要检同期功能时，采用母线电压合并单元接入相应间隔电压合并单元的方式接入母线电压，不考虑中断路器检同期。

答案：对4.任意两台智能电子设备之间的数据传输路由不应超过4个交换机。

当采用级联方式时，允许短时丢失数据。

答案：错5.智能变电站内双重化配置的两套保护电压﹑电流采样值应分别取自相互独立的合并单元. 答案：对6.双重化配置的保护使用的GOOSE(SV)网络应遵循相互独立的原则,当一个网络异常或退出时不应影响另一个网络的运行.答案：对7.智能变电站要求光波长1310nm光纤的光纤发送功率为-20dbm~-14dbm,光接收灵敏度为-31dbm~-14dbm答案：对8.智能变电站中GOOSE开入软压板除双母线和单母线接线外启动失灵﹑失灵联跳开入软压板即可设在接收端，也可设在发送端。

答案：错9.有些电子式互感器是由线路电流提供电源。

这种互感器电源的建立需要在一次电流接通后延迟一定时间。

此延时称为“唤醒时间”。

在此延时期间内，电子式互感器的输出为零。

答案：对10.唤醒电流是指唤醒电子式电流互感器所需的最小一次电流方均根值。

答案：对11.温度变化不会影响光电效应原理中互感器的准确度。

答案：错12.长期大功率激光供能影响光器件的寿命，从而影响罗氏线圈原理中电子式互感器的准确度。

答案：对13.合并单元的时钟输入只能是光信号。

答案：错14.用于双重化保护的电子式互感器，其两个采样系统应由不同的电源供电并与相应保护装置使用同一直流电源。

答案：对15.电子式互感器的采样数据品质标志应实时反映自检状态，不应附加任何延时或展宽。

答案：对16.现场检修工作时，SV采样网络与GOOSE网络可以联通。

一、选择题1、我国数字化变电站标准采用的电力行业标准是：（）。

正确答案：（C）A、IEC-60870B、IEC-61850C、DL/T 860D、以上都不正确2、LD指的是（）。

正确答案：（A）A、逻辑设备B、逻辑节点C、数据对象D、数据属性3、LN指的是（）。

正确答案：（B）A、逻辑设备B、逻辑节点C、数据对象D、数据属性4、DO指的是（）。

正确答案：（C）A、逻辑设备B、逻辑节点C、数据对象D、数据属性5、DA指的是（）。

正确答案：（D）A、逻辑设备B、逻辑节点C、数据对象D、数据属性6、GOOSE报文可用于传输：（）。

正确答案：（D ）A、单位置信号B、双位置信号C、模拟量浮点信息D、以上均可以7、数字化变电站中采样值传输表示为：（）。

正确答案：（C）A、GOOSEB、MMSC、SVD、SNTP8、数字化变电站中保护跳闸信号采用（）传输。

正确答案：（A）A、GOOSEB、MMSC、SVD、SNTP9、数字化变电站中保护装置与监控系统的通信采用（）传输。

正确答案：（B）A、GOOSEB、MMSC、SVD、SNTP10、数字化变电站中变电站配置描述文件简称是：（）。

正确答案：（C）A、ICDB、CIDC、SCDD、SSD11、数字化变电站中IED能力描述文件简称是：（）。

正确答案：（A）A、ICDB、CIDC、SCDD、SSD12、数字化变电站中IED实例配置文件简称是：（）。

正确答案：（B）A、ICDB、CIDC、SCDD、SSD13、在IEC61850标准中逻辑节点XCBR的含义是：（）。

正确答案：（C）A、闸刀B、压板C、断路器D、地刀14、在IEC61850标准中逻辑节点PDIS的含义是：（）。

正确答案：（B）A、过电流保护B、距离保护C、差动保护D、零序电流保护15、IEC61850标准在定义逻辑节点中，凡是以P开头的逻辑节点的含义是：（）。

正确答案：（C）A、自动控制B、系统逻辑节点C、保护D、其它装置16、在站控层后台机发现如：“熊#1主变低压侧测控装置：1#主变低压侧501Ia遥测越变化率下限，越限值：2538.226A”报文时，保护人员应( B )A、与自己工作无关，不关注B、结合该站运行方式，分析缺陷出现原因，再查看网络分析仪进行确认C、直接查看该时段网络分析仪报文17、智能变电站定期检验或技术改造难题在于（ A ）A、安全措施、联跳回路功能实现B、安全措施、保护装置功能实现C、本间隔二次回路功能实现18、关于母联充电启动失灵回路说法正确的是（ A ）A、母联启动失灵回路由母联保护动作接点串失灵屏母联电流接点组成，且该保护动作必须投入失灵保护压板B、母联启动失灵回路由母联保护动作接点串失灵屏母联电流接点组成，且该保护动作必须投入母差保护压板C、母联启动失灵回路由母联跳位接点串失灵屏母联电流接点组成，且该保护动作必须投入母差保护压板D、母联启动失灵回路由母联跳位接点串失灵屏母联电流接点组成，且该保护动作必须投入失灵保护压板19、传输各种帧长的数据时交换机固有延时应（小于10μs）。

一、选择题1.智能用电的发展目标是建设和完善智能双向互动服务平台和相关技术支持系统，实现与电力用户(A)的双向互动，全面提升国家电网公司双向互动用电服务能力。

A、电力流、信息流、业务流B、电力流、信息流、服务流C、电力流、通信流、服务流D、电力流、通信流、业务流2.物联网在智能电网中的应用主要包括(A)。

A、设备状态检测、电力生产管理、电力资产全寿命周期管理、智能用电B、电能消耗测量、电力生产管理、电力资产全寿命周期管理、智能配电C、电能消耗测量、电力生产管理、电力资源分布、智能用电D、设备状态检测、电力生产管理、电力资源分布、智能配电3.风能发电中，风能的大小与风速的()成正比，与空气密度成(B)。

A、平方，反比B、立方，正比C、立方，反比D、平方，正比。

4.电动汽车的主要类型有（纯电动汽车、混合动力汽车、燃料电池电动汽车）。

A.纯电动汽车、混联式混合动力电力汽车、燃料电池电动汽车B.纯电动汽车、混合动力汽车、氢电池电动汽车C.纯电动汽车、混合动力汽车、燃料电池电动汽车D.增程电动汽车、混合动力汽车、燃料电池电动汽车5.与现有电网相比，智能电网体现出(A)的显著特点。

A、电力流、信息流和业务流高度融合B、对用户的服务形式简单、信息单向C、电源的接入与退出、电能量的传输等更为灵活D、以上都不是6. 网格计算是利用（B）技术把分散在不同地理位置的计算机组成一台虚拟超级计算机。

A 对等网B 因特网C 广域D 无线网7. （微电网）是由分布式发电系统、储能系统和负荷等构成，可同时提供电能和热能的网络。

A.独立电网B.公共电网C.智能电网D.微电网8.智能电网是( )和( )发展的必然选择。

(C)A、电网技术；自然环境B、科学技术；社会经济C、电网技术；社会经济D、科学技术；自然环境9.智能电网将使人们的生活(A)。

A、更便捷、更低碳、更经济B、更便捷、更舒适、更经济C、更舒适、更低碳、更经济D、更便捷、更舒适、更低碳10.智能发电主要涉及(C)等技术领域。

简述配电管理系统（DMS）的组成。

答：通常把从变电、配电到用电过程的监视、控制和管理的综合自动化系统，称为配电管理系统。

其内容包括配电网数据采集和监控（SCADA，包括配电进线监视、配电变电站自动化、馈线自动化和配电变巡检及低压无功补偿）、地理信息系统、网络分析和优化、工作管理系统、需方管理包括负荷监控及管理和远方抄表及计费自动化和调度员培训模拟系统几个部分。

简述各种RTU体系结构的特点和适用范围分析电能表供电电路存在的问题。

答：（1）将50HZ的交流电源变换成为标内电路所需的直流低电压，一般为5v。

（2）将电能表的电子电路与交流电网在电器上隔离开来，以避免电网噪声影响电能表的正常工作。

（3）当电网停电时，提供后备电池供电，确保数据不致丢失。

（4）对于三相当能表，在缺相运行时，表内的电子电路仍应能够得到可靠的供电。

满载调整装置及其相位调整装置有哪几种基本类型？答（1）满载调整装置：①改变作用力臂的满载调整装置；②改变制动磁通的满载调整装置；③改变制动磁铁的磁通在转盘中感应电流大小的满载调整装置。

（2）相位调整装置：①改变电流工作磁通相位角的调整装置；②改变电压工作磁通相位角的调整装置；③改变电压非工作磁通相位角的调整装置。

概括改善负载特性曲线常用的方法。

答：（1）改善轻负载电流范围负载特性曲线常用的方法①电流铁芯选用初始导磁率高且比较稳定的材料；②增大电流铁芯截面，缩短铁芯长度，从而在同样的负载电流下，增大电流铁芯的磁通；③用一部分电压工作磁通磁化电流铁芯，以提高电流铁芯的初始磁通，从而避开了磁化曲线起始的弯曲部分，减小了非线性误差。

（2）改善大负载电流范围负载特性曲线常用的方法。

①增大永久磁铁的制动力矩，降低转盘的转速，这样就能相对的减少电流抑制力矩在总的制动力矩中所占的比例，从而减少了电流抑制力矩对总制动力的影响；什么是配电自动化系统，主要包括哪些主要内容？答：配电自动化系统是一种可以使配电企业在远方以实时方式监视、协调和操作配电设备的自动化系统。

配电网与输电网相比较，具有哪个特点？（ C ）a.传输功率大。

b.传输距离远。

c.中性点不接地，在发生单相接地时，仍允许供电一段时间。

普通电能表一般用于测量电能，常见的等级有（ A ）。

a.0.5b.1.5c.2.5以下哪一项说法不属于基于FTU和通信网络的馈线自动化系统的缺点？（ A ）a.结构简单。

b. 建设费高。

c. 存在电源提取问题。

以下哪一种通信方式完全为电力公司所控制，便于管理？（B ）a.电话线通信b.电力线载波通信c.无线电通信以下哪一种开关设备不能开断故障电流？（ C ）a.重合器b.断路器c.分段器对三相异步电动机用电情况进行电能计量时应选配什么接线方式的电能表？Ba.单相b.三相三线制c.三相四线制。

以下哪个电压等级不属于配电网的范畴？（C ）a.380Vb. 10KVc. 220KV设电源电压为纯正弦波，以下哪种设备在单独使用时可能会产生谐波电流？（Ca.采用电阻丝做为加热元件的加热设备b.老式钨丝照明灯具c.采用交-直-交变频器驱动的交流电动机以下哪种措施一般不能起到降低供电线路电能损耗的作用？（ C ）a.改进用户侧无功补偿设备性能，提高用电功率因数b.对用电设备产生的谐波电流进行就近治理c.将较长的城市供电线路加装分段开关根据GB/T 15945-1995《电能质量电力系统频率允许偏差》的规定，我国合格电网电压频率在50HZ标称值上下波动不能超出（B ）。

a.0.1HZb. 0.2HZc. 0.5HZ配电调度自动化主站系统的典型网络结构为 A 。

A．双机双以太网 B.单机单网C．现场局域网 D.分布式网络系统RS232接口是___B_______。

A．并行接口B．通行距离小于15米C．信号为TTL电平D．半双工通信（n,k）线性分组码的许用码字有___A__个。

A．2k B．2n-1C.2n-k D．2k-1数字通信模型中，信道编码的任务是___B、C_______A. 加密传输B. 加入保护成分C. 差错控制D. 减少码元电压时间型负荷开关的Y时限是___C______。

智能变电站题库填空题1.保护功能逻辑节点有-----类，第一个字符是-------，差动保护逻辑节点-------，距离保护逻辑节点--------，保护跳闸条件逻辑节点是-------2.逻辑节点PDIF中的OP的中文语义是-------，其属性类型是-------3.断路器、隔离开关、软压板、变压器档位控制应使用---------------方式，装置复归应使用-------方式。

4.虚端子是描述IED设备的-----------输入、输出信号连接的总称，用以标示---------及其之间联系的二次回路信号，等同于传统变电站的屏端子。

5.一个物理设备应建模为一个IED对象，该对象是一个容器，包含--------对象，该对象包含一个-----对象，每个LD对象中至少包含3个对象：-------、------、其它应用逻辑节点。

6.每个服务器至少有一个访问点，一个访问点可以支持多个物理网口，无论物理网口是否合一，------------与--------应分访问点建模，---------------与----------------应统一访问点建模。

7.ICD文件已应包含模型子描述信息，如LD和LN实例应包含中文-----属性，实例化的DOI 应包含中文------和-------赋值。

8.保护模型中对应要跳闸的每个断路器各使用----PTRC实例，如母差保护按间隔建立PTRC 实例，变压器保护按-----建立PTRC实例，3/2接线线路保护则建立---个PTRC实例。

9.《IED61850继电保护应用模型》，告警信号用----上送，普通遥信信号用----上送，其它的统一在-----中扩充。

10.合并单元装置若需发送通道延时，宜配置在采样值数据集的第----个FCD。

如需需发送双AD的采样值，双AD宜配置相同的------或-----实例，且在采样值数据集中双AD的DO按-------顺序连续排放。

39B某线路保护(含重合闸)在故障后保护瞬时出口动作，60ms后故障切除返回，动作前一帧GOOSE报文StNum为1，SqNum为10，GOOSE报文内容为：保护跳闸、重合闸动作。

试列出保护动作后100ms内该装置发出GOOSE报文的StNum和SqNum及其对应的时间，并说明该报文内容(时间以保护动作为零点，该保护T0=5s，T1=2ms，T2=4ms，T3=8ms，T4=16ms，T5=32ms，T6=64ms)。

40A 请补充3/2接线形式单套线路保护技术实施方案（见下图1），绘制GOOSE及SV接线图。

41C 简述线路间隔内保护装置与智能终端之间采用的跳闸方式、保护装置的采样传输方式以及跨间隔信息(例如启动母线保护失灵功能和母线保护动作远跳功能等)采用的传42B 简述双母线接线方式下，合并单元故障或失电时，线路保护装置的处理方式。

85C 请简述智能化保护“装置故障”与“装置告警”信号的含义及处理方法。

86B 若线路保护检修，请简述该变电站中如何隔离220kV线路第一套保护装置与`站内其余装置的GOOSE报文有效通讯。

87B保护定检前需要做哪些安措？88B 整组传动开关过程中，保护动作开关确没有动作，排除回路问题，请列举可能造成开关不动作的原因？（至少列举三种）89C 在使用GOOSE跳闸的智能变电站中，哪些情况可能导致保护动作但开关未跳闸？90B 保护装置校验时，投退压板有哪些注意事项？91B 线路保护装置、线路合并单元检修压板投入，但智能终端检修压板不投入，保护装置及开关动作情况如何？为什么？92C 智能变电站保护软压板投退注意事项有哪些？93C保护装置如何对双A/D采样进行检测？94C 母线保护中，某元件投入压板退出时对保护的影响有哪些？95B 在母线发生BC相金属性接地短路时，若Z0∑=Z1∑，电压互感器二次绕组A相对地电压，三次绕组的3U0电压大约是多少？96B 电子式互感器每路采样采用双A/D系统的目的？97B简述电子式互感器的配置原则98A 某220kV电子式电压互感器,若实际电压为125kV，则输出电压值(数字量，均方根值)为多少?99A 不同类型的电子式电流互感器的校验方法有何区别?100B 简述基于罗氏线圈（Rogowski）的电流互感器的结构及特点。

人工智能基础知识考试题库300题(含答案)一、单选题1.若一个属性可以从其他属性中推演出来，那这个属性就是()A、结构属性B、冗余属性C、模式属性D、集成属性答案：B2.模型训练的目的是确定预测变量与()之间的推理方式。

A、目标值B、结果C、自变量D、因变量答案：A3.2016年5月，在国家发改委发布的《"互联网+"人工智能三年行动实施方案》中明确提出，到2018年国内要形成()的人工智能市场应用规模.A、千万元级B、亿元级C、百亿元级D、千亿元级答案：D4.数据审计是对数据内容和元数据进行审计，发现其中存在的()A、缺失值B、噪声值C、不一致、不完整值D、以上都是答案：D5.下列哪项不是机器学习中基于实例学习的常用方法()A、K近邻方法B、局部加权回归法C、基于案例的推理D、Find-s算法答案：D6.云计算提供的支撑技术，有效解决虚拟化技术、()、海量存储和海量管理等问题A、并行计算B、实际操作C、数据分析D、数据研发答案：A7.利用计算机来模拟人类的某些思维活动，如医疗诊断、定理证明，这些应用属于()A、数值计算B、自动控制C、人工智能D、模拟仿真答案：C8.知识图谱中的边称为?A、连接边B、关系C、属性D、特征答案：B9.人工神经网络在20世纪()年代兴起，一直以来都是人工智能领域的研究热点A、50B、60C、70D、80答案：D10.下面哪一句话是正确的A、人工智能就是机器学习B、机器学习就是深度学习C、人工智能就是深度学习D、深度学习是一种机器学习的方法答案：D11.()是指数据减去一个总括统计量或模型拟合值时的残余部分A、极值B、标准值C、平均值D、残值答案：D12.()是人工智能地核心，是使计算机具有智能地主要方法，其应用遍及人工智能地各个领域。

A、深度学习B、机器学习C、人机交互D、智能芯片答案：B13.贝叶斯学习是一种以贝叶斯法则为基础的，并通过()手段进行学习的方法。

220kv及以下智能变电站实用化题库以下是一份220kv及以下智能变电站实用化题库，供您参考：
一、单项选择题
1. 智能变电站的三大基本技术特点不包括下列哪项？
A. 一次电气设备的技术特点
B. 二次保护控制系统的技术特点
C. 信息交互标准化的技术特点
D. 自动化系统一体化的技术特点
2. 在智能变电站中，以下哪项技术是实现信息交互标准化的关键？
A. 光纤技术
B. 电力电子技术
C. 传感技术
D. 控制技术
3. 关于智能变电站自动化系统一体化，下列哪项描述是错误的？
A. 自动化系统一体化提高了变电站的运维效率
B. 自动化系统一体化减少了二次电缆的使用量
C. 自动化系统一体化是通过各功能软件模块的集成实现的
D. 自动化系统一体化降低了变电站的建设成本
4. 下列哪项技术不是智能变电站中用于实现信息交互标准化的？
A. IEC 61850标准
B. GOOSE（通用面向对象变电站事件）技术
C. SNTP（简单网络时间协议）技术
D. 光纤通信技术
5. 关于智能变电站的一次电气设备，下列哪项描述是错误的？
A. 一次电气设备采用新型传感器进行状态监测和故障诊断
B. 一次电气设备与二次保护控制系统是相互独立的
C. 一次电气设备具有较高的安全性和可靠性
D. 一次电气设备采用了智能化设计以提高运行效率
以上题库仅供参考，智能变电站实用化题库涉及的内容广泛且专业性强，建议查阅相关资料或咨询专业人士以获取更全面和准确的信息。

智能设备的缺陷分级参照变电站常规设备，缺陷分为（ 危急 ）、（严重 ）、（一般缺陷）。

智能变电站继电保护装置异常时，可按（一次设备停电）、（保护装置停用）、（保护不需停用）三种方式进行处理。

保护不需停用的异常有（ 人机对话插件异常）、（打印机不能正常工作）等。

双套配置合并单元之一异常时， 应退出（关联保护 ）。

双套配置合并单元均异常时，应（ 将其间隔一次设备停电 ）。

继电保护专业在智能变电站运行管理的三个范围是（专业管理范围）、（专业介入范围）、（ 专业了解范围）。

智能终端至少提供（ 1 ）组闸接点和（ 1 ）组合闸接点。

智能终端的动作时间不应大于（ 7ms ）秒。

两套保护的跳闸回路应与两个智能终端（分别一一对应 ）。

双重化配置的智能终端应与断路器的（ 两个跳闸线圈 ）分别一一对应。

断路器宜采用单套合闸线圈，双重化配置的智能终端通过（ 并接合闸线圈 ）的方式实现。

双重化配置的线路纵联保护应配置（两套独立）的通信设备（含复用管弦通道、独立纤芯、载波通道及加工设备等）两套通信设备应使用（ 两套独立 ）的直流电源。

双重化配置的保护及其相关设备（电子式互感器、合并单元、智能终端、网络设备、跳闸线圈）的直流电源应（ 一一对应 ）。

双重化配置的保护及其相关设备（电子式互感器、（ 合并单元 ）、智能终端、（ 网络设备 ）、跳闸线圈）的直流电源应一一对应。

双重化配置的保护装置应采用（ 主、后一体化 ）的保护装置继电保护装置除（检修压板）外，其余均采用软压板。

TV并列、双母线电压切换功能由（合并单元）实现。

220kV及以上电压等级系统故障录波器采集单元应（双重化）配置。

220kV系统双母线接线应配置（ 双重化、专用 ）的母联保护。

智能站线路保护重合闸方式有（单重）、三重、（禁止）、停用网络分析仪暂态录波单元数字式交流量宜为（ 96 ）路，开关量宜为（256 ）路。

为实现线路故障的精确定位，对于大于（80）kM的长线路应配置专用的故障测距装置。

智能站题库判断题200智能站题库判断题2001.智能变电站必须采用合并单元。

[0.5分]2.智能终端可以实现模拟量的采集。

[0.5分]3.SV输入虚端子采用DA方式定义。

[0.5分]4.MMS报文采用发布／订阅的传输机制。

[0.5分]5.MMS报文用于过程层状态信息的交换。

[0.5分]6.GOOSE报文用于过程层采样信息的交换。

[0.5分]7.智能终端安装处应保留总出口压板和检修压板。

[0.5分]8.保护装置GOOSE中断后，保护装置将闭锁。

[0.5分]9.智能终端可通过GOOSE单帧实现跳闸功能。

[0.5分]10.GOOSE跳闸必须采用点对点直接跳闸方式。

[0.5分]11.智能变电站母线保护不需要设置失灵开入软压板。

[0.5分]12.合并单元装置启动完毕后即可对外发送采样数据。

[0.5分]13.交换机的一个端口不可以同时属于多个VLAN。

[0.5分]14.智能终端应以虚遥信点方式转发收到的跳合闸命令。

[0.5分]15.在发生网络风暴时，智能终端不应误响应和误动作。

[0.5分]16.线路保护经GOOSE网络启动断路器失灵、重合闸。

[0.5分]17.智能终端至少提供两组分相跳闸接点和一组合闸接点。

[0.5分]18.母线电压SV品质异常时，母线保护将闭锁差动保护。

[0.5分]19.用于标识GOOSE控制块的appID必须全站唯一。

[0.5分]20.110kv及以下电压等级宜采用保护测控一体化设备。

[0.5分]21.智能变电站的二次电压并列功能在母线合并单元中实现。

[0.5分]22.智能终端通过回采跳合闸继电器的接点来判断出口的正确。

[0.5分]23.跳合闸信息﹑断路器位置信息都可以通过GOOSE传递。

[0.5分]24.GOOSE通信是通过重发相同数据来获得额外的可靠性。

[0.5分]25.合并单元通信中断或采样数据异常时，相关设备应可靠闭锁。

[0.5分]26.根据IEC61850系列标准，定值激活定值区从0开始。

智能站题库单选题240智能站题库单选题2401.LN是指（）。

[0.5分]A.逻辑设备B.逻辑节点C.数据对象D.数据属性2.合并单元发送（）。

[0.5分]A.一次值B.二次值C.有效值D.基波有效值3.GOOSE报文采用（）方式传输[0.5分]A.单播B.广播C.组播D.应答4.智能终端跳合闸回路应设置（）。

[0.5分]A.软压板B.把手C.硬压板5.装置上电第一帧的StNum数值为（）。

[0.5分]6.采样值的公用数据类是（）。

[0.5分]A.MVB.CMVC.WYED.SAV7.GOOSE报文采用（）方式传输。

[0.5分]A.单播B.广播C.组播D.应答8.GOOSE报文中一般携带（）品质位。

[0.5分]A.检修B.无效C.取代D.闭锁9.一个逻辑设备可能分布于（）个不同的IED中。

[0.5分]10.智能变电站必须有（）网络。

[0.5分]A.站控层B.过程层C.间隔层D.以上均不是11.故障录波器数字式交流量宜采用（）路。

[0.5分]A.24B.48C.96D.12812.防跳功能宜由（）实现。

[0.5分]A.智能终端B.合并单元C.保护装置D.断路器本体13.SMV网络传输采用（）。

[0.5分]A.单播传输B.组播传输C.广播传输D.其他传输14.一个VLAN可以看作是一个？（）[0.5分]A.冲突域B.广播域C.管理域D.阻塞域15.智能终端在智能变电站中属于（）。

[0.5分]A.站控层B.间隔层C.链路层D.过程层16.双重化配置的保护应采用（）装置。

[0.5分]A.主后分开B.主后一体化C.保测一体17.SV网属于变电站网络中的（）网络。

[0.5分]A.站控层B.间隔层C.过渡层D.过程层18.故障录波器数字式开关量宜采用（）路。

[0.5分]A.96B.128C.256D.51219.GOOSE是一种面向（）对象的变电站事件。

[0.5分]A.通用B.特定C.智能D.单一20.SV的报文类型属于（）。

姓名：技术支持部关于智能变电站知识考试第一期试题（考试时刻90分钟）分数：一、名词解释（每题3分，共5题）一、SV：采样值。

基于发布/订阅机制，交换采样数据集中的采样值的相关模型对象和服务，以及这些模型对象和服务到ISO/IEC8802-3帧之间的映射。

二、智能终端：一种智能组件。

与一次设备采用电缆连接，与保护、测控等二次设备采用光纤连接，实现对一次设备（如：断路器、刀闸、主变压器等）的测量、控制等功能。

3、智能化高压设备：由高压设备本体和智能组件组成，具有测量数字化、操纵网络化、状态可视化、功能一体化和信息互动化特点的高压设备，是高压设备智能化的简称4、电子式互感器：electronicinstrumenttransformer一种装置，由连接到传输系统和二次转换器的一个或多个电流或电压传感器组成，用于传输正比于被测量的量，以供给测量仪器、仪表和继电爱惜或操纵装置。

五、顺控控制：发出整批指令，由系统依照设备状态信息转变情形判定每步操作是不是到位，确认到位后自动执行下一指令，直至执行完所有指令。

二、单项选择题（每题1分，共15题）一、一个油浸式变压器应有____A___个智能组件。

A、1；B、2；C、3；D、按侧配置。

二、智能变电站配置的公历时刻同步系统，同步方式优先采纳___B____。

A、GPS系统；B、北斗系统；C、格罗纳斯系统；D、伽利略系统。

3、GOOSE报文能够在_____D___层传输。

A、站控层；B、距离层；C、进程层；D、以上三者。

4、SV报文能够在____C_____层传输。

A、站控层；B、距离层；C、进程层；D、以上三者。

五、MMS报文能够在____D___层传输。

A、站控层；B、距离层；C、进程层；D、站控层和距离层。

六、智能变电站全站通信网络采纳____A___。

A、以太网；B、lonworks网；C、FT3；D、232串口。

7、除检修压板外，下面哪个装置能够设置硬压板___B____A、爱惜装置；B、智能终端；C、归并单元；D、测控装置。

智能变电站继电保护题库7月9日一、网络基本知识（一）填空题1、站控层由主机/和操作员站、工程师站、远动接口设备、保护及故障信息子站、网络记录分析系统等装置构成，面向全变电所进行运营管理中心控制层，并完毕与远方控制中心、工程师站及人机界面通信功能。

2、间隔层由保护、测控、计量、PMU等装置构成，运用本间隔数据完毕对本间隔设备保护、测量、控制和计量等功能。

3、过程层是一次设备与二次设备结合面，重要由电子式互感器、合并单元、智能终端等自动化设备构成。

4、站控层、间隔层网络是连接站控层设备和间隔层设备、站控层内以及间隔层内不同设备网络，并实现站控层和间隔层之间、站控层内以及间隔层内不同设备之间信息交互。

5、过程层网络是连接间隔层设备和过程层设备、间隔层内以及过程层内不同设备网络，并实现间隔层和过程层之间、间隔层内以及过程层内不同设备之间信息交互。

6、智能变电站网络应采用传播速率为100Mbps或更高以太网，满足变电站数据交互实时性和可靠性规定。

7、智能变电站自动化系统网络在逻辑构造上可提成站控层网络、间隔层网络和过程层网络，物理构造上宜提成站控层/间隔层网络和过程层网络。

8、智能变电站站控层、间隔层网络和过程层网络宜独立组网，不同网络之间应在物理上互相独立。

9、智能变电站网络应具备网络风暴抑制功能、具备“故障弱化”特性，即具备一定容错能力，单点故障不能影响整个网络正常工作。

10、智能变电站网络应具备通信工况、网络流量等指标监视功能。

12、过程层网络设计必要满足GB/T 14285继电保护选取性、速动性、敏捷性、可靠性规定。

13、站控层、间隔层MMS信息重要用于间隔层设备与站控层设备间通信，应具备间隔层设备支持所有功能，其内容应包括四遥信息及故障录波报告信息。

14、MMS报文采用祈求/响应、总召、周期报告上送、突发报告上送、文献传播等服务形式；站控层MMS信息应在站控层、间隔层网络传播。

15、智能变电站中GOOSE相称于老式变电站中二次直流电缆，SV相称于常规变电站中二次交流电缆。

智能变电站基础知识一、单项选择题1. 合并单元是( )的关键设备。

(A)站控层；(B)网络层；(C)间隔层；(D)过程层答案：D2. 智能终端是( )的关键设备。

(A)站控层；(B)网络层；(C)间隔层；(D)过程层答案：D3. 从结构上讲，智能变电站可分为站控层设备、间隔层设备、过程层设备、站控层网络和过程层网络，即“三层两网” 。

( )跨两个网络。

(A)站控层设备；(B)间隔层设备；(C)过程层设备；(D)过程层交换机答案：B4. 智能变电站中交流电流、交流电压数字量经过( )传送至保护和测控装置。

(A)合并单元；(B)智能终端；(C)故障录波装置；(D)电能量采集装置答案：A5. 避雷器在线监测内容包括( )。

(A)避雷器残压；(B)泄漏电流；(C动作电流；(D)动作电压答案：B6. 智能变电站中 ( )及以上电压等级继电保护系统应遵循双重化配置原则，每套保护系统装置功能独立完备、安全可靠。

( A) 35 kV ；( B) 110kV；( C) 220kV；( D) 500 kV 答案： C7. 继电保护设备与本间隔智能终端之间通信应采用( )通信方式。

(A) SV点对点；(B) GOOS点对点；(C) SV网络；(D) GOOSI网络答案：B8. 继电保护之间的联闭锁信息、失灵启动等信息宜采用( )传输方式。

(A) SV 点对点；(B) GOOS点对点；(C) SV 网络；(D) GOOSI网络答案：D9. 智能变电站中双重化配置的两套保护的跳闸回路应与两个( )分别一一对应。

(A)合并单元；(B)智能终端；(C)电子式互感器；(D)过程层交换机答案：B10. 智能终端放置在（）中。

（A）断路器本体；（B）保护屏；（C）端子箱；（D）智能控制柜答案：D、多项选择题1. 智能开关的在线监测类型有：（）（A）局部放电在线监测；（B）绕组测温在线监测；（C）六氟化硫微水密度在线监测；（D）断路器机械特性在线监测答案：（A、C、D）2. 下列哪些设备不属于智能变电站过程层设备？（）（A）合并单元；（B）智能终端；（C）线路保护；（D）操作箱答案：（C、D）3. 下列哪些设备不属于智能变电站微机保护装置？（）（A）交流输入组件；（B）A/D转换组件；（C）保护逻辑（CPU）; （D）人机对话模件答案：（A、B）4. 下列哪些不属于智能变电站继电保护装置的硬压板？（）（A）“投检修状态”压板；（B）“保护出口跳闸”压板；（C）“投主保护”压板；（D）“启动失灵保护”压板答案：（B、C、D）5. 智能变电站的高级应用有：（）（A）智能告警及分析决策；（B）顺序控制操作；（C）设备状态可视化；（D）源端维护答案：（A、B、C、D）三、填空题1. 智能变电站定义：采用先进、可靠、集成、低碳、环保的智能设备，以____________________ ____________ 、 ___________ 为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
