分贝换算表

对于无线工程师来说更常用分贝dBm这个单位，dBm单位表示相对于1毫瓦的分贝数，dBm和W之间的关系是：dBm=10*lg(mW)1w的功率，换算成dBm就是10×lg1000＝30dBm。

2w是33dBm，4W是36dBm……大家发现了吗？瓦数增加一倍，dBm就增加3。

为什么要用dBm做单位？原因大致有几个：1、对于无线信号的衰减来说，不是线性的，而是成对数关系衰减的。

用分贝更能体现这种关系。

2、用分贝做单位比用瓦做单位更容易描述，往往在发射机出来的功率几十上百瓦，到了接收端已经是以微微瓦来计算了。

3、计算方便，衰减的计算公式用分贝来计算只用做加减法就可以了。

以1mW 为基准的dB算法，即0dBm=1mW，dBm=10*log(Power/1mW)。

发射功率dBm－路径损失dB＝接收信号强度dBm最小通信功率dBm－路径损失dB≥接收灵敏度下限dBm最小通信功率dBm≥路径损失dB＋接收灵敏度下限dBm射频知识?功率/电平（dBm）：放大器的输出能力，一般单位为w、mw、dBm。

dBm是取1mw作基准值，以分贝表示的绝对功率电平。

?换算公式：电平（dBm）=10lgw5W??? → 10lg5000??? = 37dBm10W → 10lg10000 = 40dBm20W → 10lg20000 = 43dBm?从上不难看出，功率每增加一倍，电平值增加3dBm??? 1、dB dB是一个表征相对值的值，纯粹的比值，只表示两个量的相对大小关系，没有单位，当考虑甲的功率相比于乙功率大或小多少个dB时，按下面计算公式：10log（甲功率/乙功率），如果采用两者的电压比计算，要用20log （甲电压/乙电压）。

[例] 甲功率比乙功率大一倍，那么10lg（甲功率/乙功率）=10lg2=3dB。

也就是说，甲的功率比乙的功率大3 dB。

反之，如果甲的功率是乙的功率的一半，则甲的功率比乙的功率小3 dB。

EMC测量的常用计量单位分贝（dB）及其换算分贝（dB）是测量的物理量与作为比较的参考物理量之间的比值的对数（以10为底的），用以表示两者的倍率关系。

一、EMC测量采用分贝（dB）作计量单位的意义1）分贝（dB）具有压缩数据的特点，用其计量可使测量的精确性提高。

2）分贝（dB）具有使物理量之间的换算便捷的特点，使较复杂的乘除及方幂的运算变为简单的加减和对数运算。

3）分贝（dB）作计量单位具有反映人耳对声音干扰实际响应的特点。

二、EMC测量常用参考量及其测量值分贝（dB）数的计算公式 (测量值量纲同参考量量纲)三、EMC测量中的各分贝（dB）单位(量)的换算1.电压测量值（伏，）的分贝（dB）单位换算1） dB = 20lg2） dBm = 20lg + 60dBm3）dBμ = 20lg+ 120dBμ2.电流测量值（安，A）的分贝（dB）单位换算1) dBA = 20lg2） dBmA = 20lg + 60dBmA3）dBμA = 20lg + 120dBμA3.电场强度测量值（伏/米，V/m）的分贝（dB）单位换算1） dB V/m = 20lg2） dBmV/m =20lg + 60dBmV/m3）dBμV/m = 20lg + 120dBμV/m4.磁场强度测量值（安/米, A/m）的分贝（dB）单位换算1） dB A/m = 20lg2） dBmA/m = 20lg + 60dBmA/m3）dBμA/m = 20lg + 120dBμA/m5.辐射功率测量值（瓦, W）的分贝（dB）单位换算1）dBW = 10lg2) dBmW = 10lg+ 30dBmW3) dBμW= 10lg+ 60dBμW4) dBnW= 10lg + 90dBnW5) dBpW = 10lg+ 120dBnW6. dBμV与dBm之间的换算（电压dBµV与功率dBm之换算）dBm = dBμV-107dB7. dBμA与dBm之间的换算（电流dBµA与功率dBm之换算）dBm= dBμA -73dB8. dBμV/m与dBμA/m之间的换算（电场强度dBµV/m与磁场强度dBµA/m之换算）dBμA/m = dBμV/m- 51.5dB9. dBμV/m与dBm/m之间的换算（电场强度dBµV/m与功率密度dBm/m2之换算）dBm/m2= dBµV/m-116dB10. 功率密度值的换算（功率密度dBW/m2与功率密度dBm/m2之换算）dBm/m = dBW/m+ 30dB11. dBpT与dBμA/m之间的换算（磁通密度dBpT与磁场强度dBµA/m之换算）dBpT= dBμA + 2dB12. dBV/m与dBpT之间的换算（电场强度dBV/m与磁通密度dBpT之换算）dBpT= dBV/m + 70dB13. dBA/m与dBpT之间的换算（磁场强度dBA/m与磁通密度dBpT之换算）dBpT= dBA/m + 122dB14 .dBμV/m（被测电场强度）和dBμV（接收机输出端电压）及dB/m（天线系数）之间的关系(dBμV/m) = (dBμV) + (dB/m)15. dBμV/m（被测电场强度）和dBμV（天线开路感应电压）及dB/m（天线有效长度）之间的关系(dBμV/m) = (dBμV) -(dB/m)16.dBGs（高斯分贝）与dBpT（皮特斯拉分贝）之间的换算dBGs = dBpT + 160dB17.Gs（高斯）与T（特斯拉）之间的换算1T = 10 Gs1mT = 10Gs1μT = 10-2Gs1pT = 10 Gs。

分贝转换小常识我们把常用的单位,不同的称呼转换告诉大家方便使用公式：dBm=10logW/1mW dBμ=20logV/1μVdb=20logX/10dbm=1mW 0dBμ=1μV常用的几个标准是：50Ω负载时-47dbm=1mV,0dbm=107dbμ=110mV13dbm=1V=120dbμ分贝转换小常识公式：dBm=10logW/1mWdBμ=20logV/1μVdb=20logX/10dbm=1mW0dBμ=1μV常用的几个标准是：50Ω负载时47dbm=1mV0dbm=107dbμ=110mV13dbm=1V=120dbμ.单位转换探讨1 基础知识1.1 用于构成十进制倍数和分数单位的词头(词冠)词头中文名词头英文名符号所表示的因数词头中文名词头英文名符号所表示的因数分deci ｄ10-1 皮pico ｐ10-12厘centi ｃ10-2 千kilo Ｋ10 3毫milli ｍ10-3 兆mega Ｍ10 6微micro μ10-6 吉giga Ｇ10 9纳nano ｎ10-9 太tera T 1012 为不失一般性，下面的一些公式中将以希腊字母Θ代表无词头和十进制分数单位的词头（ｍ、μ、ｎ、ｐ）。

但一定要注意Θ本身并不是一种词头，仅是本文为避免列出大量雷同的公式而约定的一个符号而已。

所以，当您看到Θ时，一定要想到它就是ｍ、μ、ｎ、ｐ或者是没词头；在您需要含无词头单位参数的公式时，就请把Θ去掉；而在您需要含某种词头单位参数的公式时，就就请把Θ换成所需的词头。

1.2 分贝在电子学中，分贝是表示传输增益或传输损耗以及相对功率比等的标准单位，其代号为ｄＢ（英文decibel的缩写）。

其形式上表示倍数，实质上既能表示经作常用对数压缩处理后的倍数（以分贝表示的传输增益和传输损耗等，特点是本质无量纲），又能表示约定基准值的参数值（电压电平、功率电平，以分贝表示的电场强度、功率通量密度，杂散辐射功率和邻道功率相对于载波功率的电平等，特点是本质有量纲）。

分贝是声压级单位，记为d B 。

是计量声音强度相对大小的单位，分贝值表示的是声音的量度单位。

分贝值每上升10 ，表示音量增加10 倍用于表示声音的大小。

1 分贝大约是人刚刚能感觉到的声音。

适宜的生活环境不应超过4 5 分贝，不应低于1 5 分贝。

按普通人的听觉0 －2 0 分贝很静、几乎感觉不到。

2 0 －4 0 分贝安静、犹如轻声絮语。

4 0 －6 0 分贝一般、普通室内谈话6 0 －7 0 分贝吵闹、有损神经7 0 －9 0 分贝很吵、神经细胞受到破坏9 0 －1 0 0 分贝吵闹加剧、听力受损1 0 0 －12 0 分贝难以忍受、呆一分钟即暂时致聋。

分贝(2)通信系统传输单位在我们日常生活和工作中离不开自然计数法，但在一些自然科学和工程计算中，对物理量的描述往往采用对数计数法。

从本质上讲，在这些场合用对数形式描述物理量是因为它们符合人的心理感受特性。

这是因为，在一定的刺激范围内，当物理刺激量呈指数变化时，人们的心理感受是呈线性变化的，这就是心理学上的韦伯定律和费希钠定律。

它揭示了人的感官对宽广范围刺激的适应性和对微弱刺激的精细分辨，好像人的感受器官是一个对数转换装置一样。

例如两个倍频的声音可以感受一个八度音程，而一个十二平均律的小二度正好是八度音程的对数的十二分之一。

采用对数描述上述的物理量，一是用较小的数描述了较大的动态范围，特别有利于作图的情况。

它也把某些非线性变化的量转换成线性量。

例如频率从直流到1Hz的差别可比1000Hz到1001Hz差别大得多。

当然频率的对数单位不是以dB而是以倍频程表示。

另一个好处是把某些乘除运算变成了加减运算，如计算多级电路的增益，只需求各级增益的代数和，而不必将各级的放大/衰减倍数相乘。

我们知道，零和小于零的负数是没有对数的，只有大于零的正数才能取对数，这样一来，原来的物理量经过对数转换后，原来的功率、幅度、倍数等这些非负数性质的量，它们的值域便扩展到了整个实数范围。

.接收灵敏度单位“dBm”、“μ V”与“ dBμ V”对照表灵敏度单位“ dBm”“μV”与“dBμV”对照表（仅适用于 50Ω系统）dBmμ V dB μ V dBmμ V dB μ V -100 2.2357-1130.5-6-101 1.9926-1140.446-7-102 1.7765-1150.397-8-103 1.5824-1160.354-9-104 1.4413-1170.315-10 -105 1.2572-1180.281-11 -106 1.121-1190.25-12 -1070.9980-1200.223-13 -1080.889-1-1210.199-14 -1090.793-2-1220.177-15 -1100.706-3-1230.158-16 -1110.63-4-1240.141-17 -1120.561-5-1250.125-18发射功率单位“W”与“ dBm”对照表发射功率单位“ W”与“ dBm”对照表（仅适用于 50Ω系统）W dBm W dBm2544939.52443.88392343.6738.52243.4637.82143.253720434361942.8334.81842.62331742.31301642500mW271541.8200mW231441.5100mW201341.150mW171240.820mW131140.410mW1010401mW0对于无线工程师来说更常用分贝dBm这个单位， dBm单位表示相对于1毫瓦的分贝数， dBm和 W之间的关系是： dBm=10*lg(mW)1w的功率，换算成dBm就是 10×lg1000 ＝30dBm。

2w是 33dBm4W是 36dBm⋯⋯大家发现了吗？瓦数增加一倍，dBm就增加 3。

为什么要用 dBm做单位？原因大致有几个：1、对于无线信号的衰减来说，不是线性的，而是成对数关系衰减的。

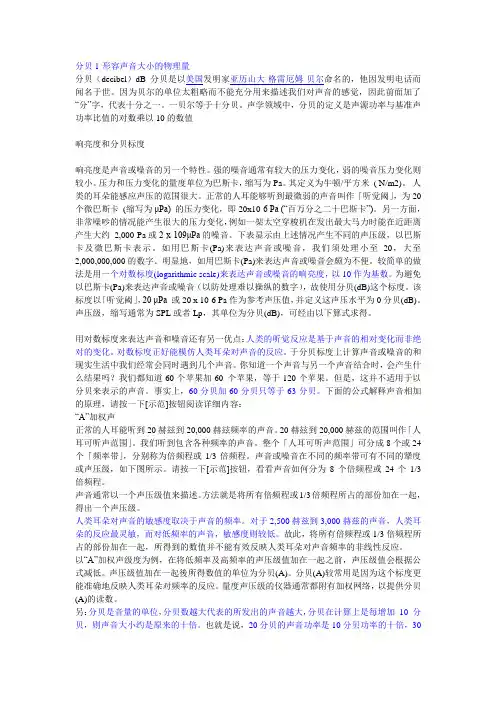

分贝1-形容声音大小的物理量分贝（decibel）dB 分贝是以美国发明家亚历山大·格雷厄姆·贝尔命名的，他因发明电话而闻名于世。

因为贝尔的单位太粗略而不能充分用来描述我们对声音的感觉，因此前面加了“分”字，代表十分之一。

一贝尔等于十分贝。

声学领域中，分贝的定义是声源功率与基准声功率比值的对数乘以10的数值响亮度和分贝标度响亮度是声音或噪音的另一个特性。

强的噪音通常有较大的压力变化，弱的噪音压力变化则较小。

压力和压力变化的量度单位为巴斯卡，缩写为Pa。

其定义为牛顿/平方米( N/m2)。

人类的耳朵能感应声压的范围很大。

正常的人耳能够听到最微弱的声音叫作「听觉阈」，为20个微巴斯卡(缩写为μPa) 的压力变化，即20x10-6 Pa (“百万分之二十巴斯卡”)。

另一方面，非常噪吵的情况能产生很大的压力变化，例如一架太空穿梭机在发出最大马力时能在近距离产生大约2,000 Pa或2 x 109μPa的噪音。

下表显示由上述情况产生不同的声压级，以巴斯卡及微巴斯卡表示。

如用巴斯卡(Pa)来表达声音或噪音，我们须处理小至20，大至2,000,000,000的数字。

明显地，如用巴斯卡(Pa)来表达声音或噪音会颇为不便。

较简单的做法是用一个对数标度(logarithmic scale)来表达声音或噪音的响亮度，以10作为基数。

为避免以巴斯卡(Pa)来表达声音或噪音（以防处理难以操纵的数字），故使用分贝(dB)这个标度。

该标度以「听觉阈」，20 μPa或20 x 10-6 Pa作为参考声压值，并定义这声压水平为0分贝(dB)。

声压级，缩写通常为SPL或者Lp，其单位为分贝(dB)，可经由以下算式求得。

用对数标度来表达声音和噪音还有另一优点：人类的听觉反应是基于声音的相对变化而非绝对的变化。

对数标度正好能模仿人类耳朵对声音的反应。

于分贝标度上计算声音或噪音的和现实生活中我们经常会同时遇到几个声音。

对于无线工程师来说更常用分贝dBm这个单位，dBm单位表示相对于1毫瓦的分贝数，dBm和W之间的关系是：dBm=10*lg(mW)1w的功率，换算成dBm就是10×lg1000＝30dBm。

2w是33dBm，4W是36dBm……大家发现了吗？瓦数增加一倍，dBm就增加3。

为什么要用dBm做单位？原因大致有几个：1、对于无线信号的衰减来说，不是线性的，而是成对数关系衰减的。

用分贝更能体现这种关系。

2、用分贝做单位比用瓦做单位更容易描述，往往在发射机出来的功率几十上百瓦，到了接收端已经是以微微瓦来计算了。

3、计算方便，衰减的计算公式用分贝来计算只用做加减法就可以了。

以1mW 为基准的dB算法，即0dBm=1mW，dBm=10*log(Power/1mW)。

发射功率dBm －路径损失dB＝接收信号强度dBm最小通信功率dBm－路径损失dB≥接收灵敏度下限dBm最小通信功率dBm≥路径损失dB＋接收灵敏度下限dBm射频知识?功率/电平（dBm）：放大器的输出能力，一般单位为w、mw、dBm。

dBm是取1mw作基准值，以分贝表示的绝对功率电平。

?换算公式：电平（dBm）=10lgw5W → 10lg5000 = 37dBm10W → 10lg10000 = 40dBm20W → 10lg20000 = 43dBm?从上不难看出，功率每增加一倍，电平值增加3dBm1、dB dB是一个表征相对值的值，纯粹的比值，只表示两个量的相对大小关系，没有单位，当考虑甲的功率相比于乙功率大或小多少个dB时，按下面计算公式：10log （甲功率/乙功率），如果采用两者的电压比计算，要用20log（甲电压/乙电压）。

[例] 甲功率比乙功率大一倍，那么10lg（甲功率/乙功率）=10lg2=3dB。

也就是说，甲的功率比乙的功率大3 dB。

反之，如果甲的功率是乙的功率的一半，则甲的功率比乙的功率小3 dB。

2、dBi 和dBddBi和dBd是表示天线功率增益的量，两者都是一个相对值，但参考基准不一样。

dBm/mW/dBmV/mV(RMS)/mVp/mVpp/uV(RMS)/dBuV常用单位换算表（50欧阻抗下）POWER CONVERSION TABLESystem: 50OhmdBm mW dBmV mV(RMS) mVp mVpp uV(RMS) dBuV -130 1.00E-13 -83.01 7.07E-05 1.00E-04 2.00E-04 7.07E-02 -23.01 -100 1.00E-10 -53.01 2.24E-03 3.16E-03 6.32E-03 2.24E+00 6.99 -50 1.00E-05 -3.01 7.07E-01 1.00E+00 2.00E+00 7.07E+02 56.99 -45 3.16E-05 1.99 1.26 1.78 3.56 1.26E+03 61.99 -40 1.00E-04 6.99 2.24 3.16 6.32 2.24E+03 66.99 -35 3.16E-04 11.99 3.98 5.62 11.25 3.98E+03 71.99 -30 1.00E-03 16.99 7.07 10.00 20.00 7.07E+03 76.99 -25 3.16E-03 21.99 12.57 17.78 35.57 1.26E+04 81.99 -20 0.01 26.99 22.36 31.62 63.25 2.24E+04 86.99 -15 0.03 31.99 39.76 56.23 112.47 3.98E+04 91.99 -10 0.10 36.99 70.71 100.00 200.00 7.07E+04 96.99 -5 0.32 41.99 125.74 177.83 355.66 1.26E+05 101.990 1.00 46.99 223.61 316.23 632.46 2.24E+05 106.991 1.26 47.99 250.89 354.81 709.63 2.51E+05 107.992 1.58 48.99 281.50 398.11 796.21 2.82E+05 108.993 2.00 49.99 315.85 446.68 893.37 3.16E+05 109.994 2.51 50.99 354.39 501.19 1002.37 3.54E+05 110.995 3.16 51.99 397.64 562.34 1124.68 3.98E+05 111.996 3.98 52.99 446.15 630.96 1261.91 4.46E+05 112.997 5.01 53.99 500.59 707.95 1415.89 5.01E+05 113.998 6.31 54.99 561.67 794.33 1588.66 5.62E+05 114.999 7.94 55.99 630.21 891.25 1782.50 6.30E+05 115.9910 10.00 56.99 707.11 1000.00 2000.00 7.07E+05 116.9911 12.59 57.99 793.39 1122.02 2244.04 7.93E+05 117.9912 15.85 58.99 890.19 1258.93 2517.85 8.90E+05 118.9913 19.95 59.99 998.81 1412.54 2825.08 9.99E+05 119.9914 25.12 60.99 1120.69 1584.89 3169.79 1.12E+06 120.9915 31.62 61.99 1257.43 1778.28 3556.56 1.26E+06 121.9916 39.81 62.99 1410.86 1995.26 3990.52 1.41E+06 122.9917 50.12 63.99 1583.01 2238.72 4477.44 1.58E+06 123.9918 63.10 64.99 1776.17 2511.89 5023.77 1.78E+06 124.9919 79.43 65.99 1992.90 2818.38 5636.77 1.99E+06 125.9920 100.00 66.99 2236.07 3162.28 6324.56 2.24E+06 126.9921 125.89 67.99 2508.91 3548.13 7096.27 2.51E+06 127.9922 158.49 68.99 2815.04 3981.07 7962.14 2.82E+06 128.9923 199.53 69.99 3158.53 4466.84 8933.67 3.16E+06 129.9924 251.19 70.99 3543.93 5011.87 10023.74 3.54E+06 130.9925 316.23 71.99 3976.35 5623.41 11246.83 3.98E+06 131.9926 398.11 72.99 4461.54 6309.57 12619.15 4.46E+06 132.9927 501.19 73.99 5005.93 7079.46 14158.92 5.01E+06 133.9928 630.96 74.99 5616.75 7943.28 15886.56 5.62E+06 134.9929 794.33 75.99 6302.10 8912.51 17825.02 6.30E+06 135.9930 1000.00 76.99 7071.07 10000.00 20000.00 7.07E+06 136.9931 1258.93 77.99 7933.87 11220.18 22440.37 7.93E+06 137.9932 1584.89 78.99 8901.95 12589.25 25178.51 8.90E+06 138.9933 1995.26 79.99 9988.15 14125.38 28250.75 9.99E+06 139.9934 2511.89 80.99 11206.89 15848.93 31697.86 1.12E+07 140.9935 3162.28 81.99 12574.33 17782.79 35565.59 1.26E+07 141.9936 3981.07 82.99 14108.64 19952.62 39905.25 1.41E+07 142.9937 5011.87 83.99 15830.15 22387.21 44774.42 1.58E+07 143.9938 6309.57 84.99 17761.72 25118.86 50237.73 1.78E+07 144.9939 7943.28 85.99 19928.98 28183.83 56367.66 1.99E+07 145.9940 10000.00 86.99 22360.68 31622.78 63245.55 2.24E+07 146.99功率计算方法：5v供电就是最大输出电压是5Vpp，换算下来，就是1.77Vrms,Pout=4*1.77*1.77/Rload=12.53/RL如果负载使用4ohm喇叭，那输出功率是3.13W电压峰-峰值：指的是交流电、纹波、脉冲电等等波形中，波形最高点和最低点的电压差---叫电压峰-峰值。

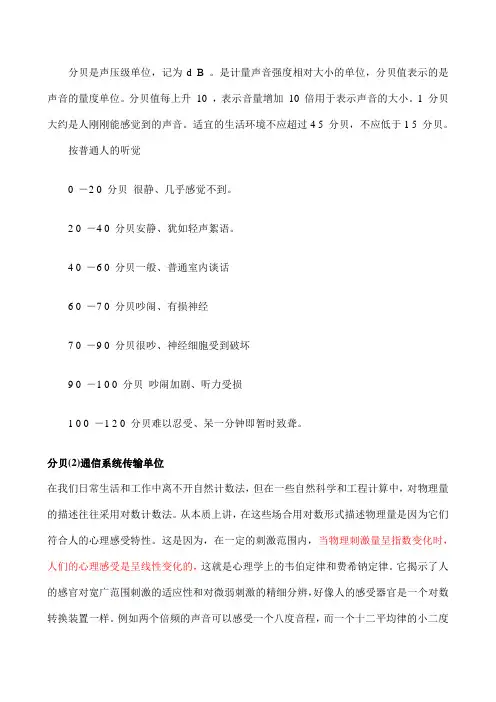

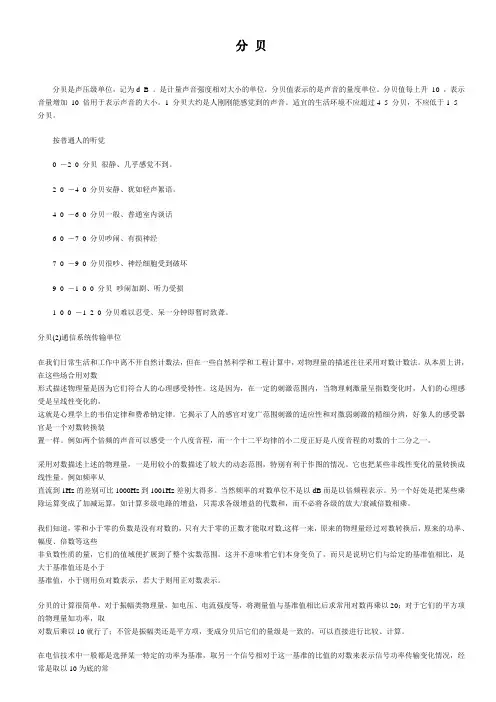

分贝分贝是声压级单位，记为d B 。

是计量声音强度相对大小的单位，分贝值表示的是声音的量度单位。

分贝值每上升10 ，表示音量增加10 倍用于表示声音的大小。

1 分贝大约是人刚刚能感觉到的声音。

适宜的生活环境不应超过4 5 分贝，不应低于1 5分贝。

按普通人的听觉0 －2 0 分贝很静、几乎感觉不到。

2 0 －4 0 分贝安静、犹如轻声絮语。

4 0 －6 0 分贝一般、普通室内谈话6 0 －7 0 分贝吵闹、有损神经7 0 －9 0 分贝很吵、神经细胞受到破坏9 0 －1 0 0 分贝吵闹加剧、听力受损1 0 0 －12 0 分贝难以忍受、呆一分钟即暂时致聋。

分贝(2)通信系统传输单位在我们日常生活和工作中离不开自然计数法，但在一些自然科学和工程计算中，对物理量的描述往往采用对数计数法。

从本质上讲，在这些场合用对数形式描述物理量是因为它们符合人的心理感受特性。

这是因为，在一定的刺激范围内，当物理刺激量呈指数变化时，人们的心理感受是呈线性变化的，这就是心理学上的韦伯定律和费希钠定律。

它揭示了人的感官对宽广范围刺激的适应性和对微弱刺激的精细分辨，好象人的感受器官是一个对数转换装置一样。

例如两个倍频的声音可以感受一个八度音程，而一个十二平均律的小二度正好是八度音程的对数的十二分之一。

采用对数描述上述的物理量，一是用较小的数描述了较大的动态范围，特别有利于作图的情况。

它也把某些非线性变化的量转换成线性量。

例如频率从直流到1Hz的差别可比1000Hz到1001Hz差别大得多。

当然频率的对数单位不是以dB而是以倍频程表示。

另一个好处是把某些乘除运算变成了加减运算，如计算多级电路的增益，只需求各级增益的代数和，而不必将各级的放大/衰减倍数相乘。

我们知道，零和小于零的负数是没有对数的，只有大于零的正数才能取对数,这样一来，原来的物理量经过对数转换后，原来的功率、幅度、倍数等这些非负数性质的量，它们的值域便扩展到了整个实数范围。
