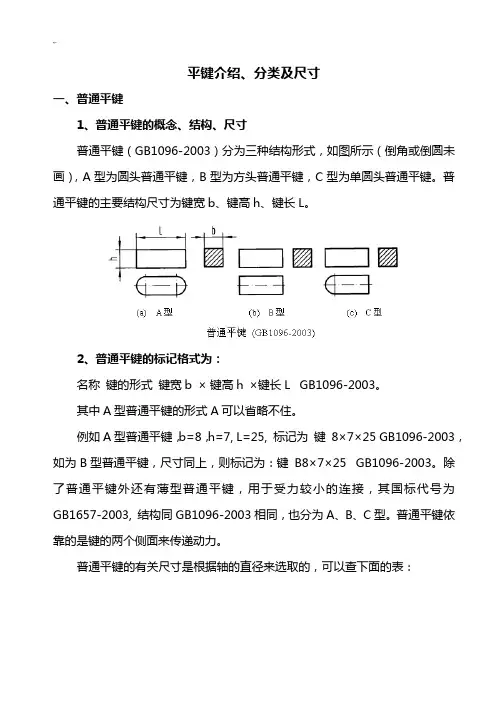

平键介绍、分类及尺寸一、普通平键1、普通平键的概念、结构、尺寸普通平键（GB1096-2003）分为三种结构形式，如图所示（倒角或倒圆未画），A型为圆头普通平键，B型为方头普通平键，C型为单圆头普通平键。

普通平键的主要结构尺寸为键宽b、键高h、键长L。

2、普通平键的标记格式为：名称键的形式键宽b ×键高h ×键长L GB1096-2003。

其中A型普通平键的形式A可以省略不住。

例如A型普通平键，b=8，h=7, L=25, 标记为键8×7×25 GB1096-2003，如为B型普通平键，尺寸同上，则标记为：键B8×7×25 GB1096-2003。

除了普通平键外还有薄型普通平键，用于受力较小的连接，其国标代号为GB1657-2003, 结构同GB1096-2003相同，也分为A、B、C型。

普通平键依靠的是键的两个侧面来传递动力。

普通平键的有关尺寸是根据轴的直径来选取的，可以查下面的表：绘图时与键有关的数据，如槽深、槽宽必须查上面的表画图。

3、画法3.1 键槽的画法其中如标注偏差，应该按照上面标中的要求和说明进行标注。

3.2普通平键连接画法二、普通平键型式与尺寸标准：摘自GB/T 1095-1979,GB/T 1096-1979（1990年确认有效）模型(M) GB1096.CATPart GB1096.SLDPRTl（系列）：6，8，10，12，14，16，18，20，22，25，28，32，36，40，45，50，56，63，70，80，90，100，110，125，140，160，180，200，220，250，280，320，360，400，450，500三、薄型平键、键槽的剖面尺寸及公差标准：摘自GB/T 1566-2003,GB/T 1567-2003模型(M)：GB1567.CATPart GB1567.SLDPRTl（系列）：10，12，14，16，18，20，22，25，28，32，36，40，45，50，56，63，70，80，90，100，110，125，140，160，180，200，220，250，280，320，360，400四、描述(D)1、在工作图中，轴槽深用t或(d-t)标注，毂槽深用(d+t1)标注。

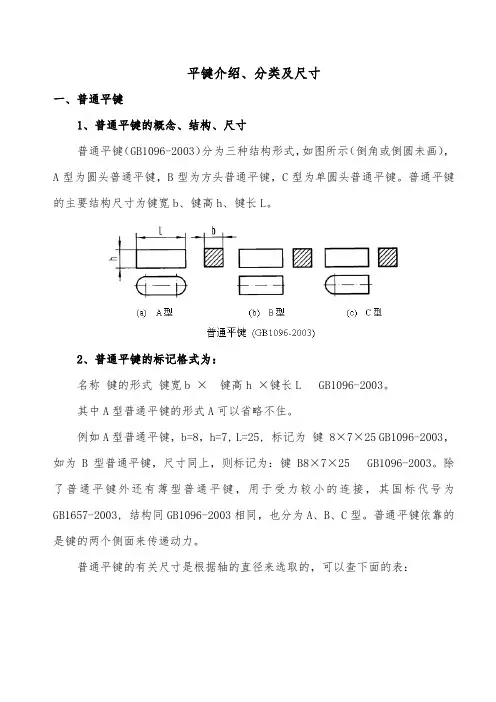

平键介绍、分类及尺寸一、普通平键1、普通平键的概念、结构、尺寸普通平键（GB1096-2003）分为三种结构形式，如图所示（倒角或倒圆未画），A型为圆头普通平键，B型为方头普通平键，C型为单圆头普通平键。

普通平键的主要结构尺寸为键宽b、键高h、键长L。

2、普通平键的标记格式为：名称键的形式键宽b ×键高h ×键长L GB1096-2003。

其中A型普通平键的形式A可以省略不住。

例如A型普通平键，b=8，h=7, L=25, 标记为键8×7×25 GB1096-2003，如为B型普通平键，尺寸同上，则标记为：键B8×7×25 GB1096-2003。

除了普通平键外还有薄型普通平键，用于受力较小的连接，其国标代号为GB1657-2003, 结构同GB1096-2003相同，也分为A、B、C型。

普通平键依靠的是键的两个侧面来传递动力。

普通平键的有关尺寸是根据轴的直径来选取的，可以查下面的表：绘图时与键有关的数据，如槽深、槽宽必须查上面的表画图。

3、画法3.1 键槽的画法其中如标注偏差，应该按照上面标中的要求和说明进行标注。

3.2普通平键连接画法二、普通平键型式与尺寸标准：摘自GB/T 1095-1979,GB/T 1096-1979（1990年确认有效）模型(M) GB1096.CATPart GB1096.SLDPRTl（系列）：6，8，10，12，14，16，18，20，22，25，28，32，36，40，45，50，56，63，70，80，90，100，110，125，140，160，180，200，220，250，280，320，360，400，450，500三、薄型平键、键槽的剖面尺寸及公差标准：摘自GB/T 1566-2003,GB/T 1567-2003模型(M)：GB1567.CATPart GB1567.SLDPRTl（系列）：10，12，14，16，18，20，22，25，28，32，36，40，45，50，56，63，70，80，90，100，110，125，140，160，180，200，220，250，280，320，360，400四、描述(D)1、在工作图中，轴槽深用t或(d-t)标注，毂槽深用(d+t1)标注。

平键和键槽的标准尺寸规格表在机械工程和制造领域，平键和键槽是常用的连接元件，用于传递扭矩或固定定位。

它们的尺寸规格对于确保连接的可靠性和稳定性至关重要。

本文将介绍平键和键槽的标准尺寸规格表，并讨论一些相关的注意事项。

一、平键的标准尺寸规格表平键是一种连接元件，通常用于连接轴和轴套之间。

它们有不同的类型，如平头键、半圆头键和楔形键。

以下是一份常见平键的标准尺寸规格表，用于帮助工程师在设计和制造过程中选择适当的尺寸。

1. 平头键- 宽度（w）：2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、18mm、20mm- 厚度（t）：1mm、2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、18mm、20mm- 长度（L）：10mm、12mm、15mm、18mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm2. 半圆头键- 直径（d）：2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、18mm、20mm30mm、35mm、40mm、45mm、50mm3. 楔形键- 宽度（w）：2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、18mm、20mm- 厚度（t）：1mm、2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、18mm、20mm- 长度（L）：10mm、12mm、15mm、18mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm二、键槽的标准尺寸规格表键槽是用于容纳平键的对应孔槽。

键槽应该与平键完全契合，以确保连接的稳定性。

下面是一份常用键槽的标准尺寸规格表，以供参考。

1. D型键槽- 宽度（w）：2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、18mm、20mm- 深度（h）：1mm、2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、18mm、20mm- 长度（L）：10mm、12mm、15mm、18mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm2. 矩形键槽12mm、15mm、18mm、20mm- 深度（h）：1.5mm、2mm、2.5mm、3mm、3.5mm、4mm、4.5mm、5mm、5.5mm、6mm、6.5mm、7mm- 长度（L）：10mm、12mm、15mm、18mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm三、注意事项在设计和选择平键和键槽时，需要注意以下几点：1. 扭矩传递能力：平键和键槽的尺寸要足够大，以满足所需的扭矩传递能力。

平键和键槽的标准尺寸规格表键和键槽是机械设备中常见的配合形式，它们通常用于连接两个或多个部件，使它们能够转动，拖动或其他形式的运动。

平键和键槽通常由锥形圆柱形体积的形状组成，在各种机械设备中得到广泛的应用。

以下是平键和键槽的标准尺寸规格表。

1. 平键平键的尺寸规格如下：1.1. 宽度：在0.5到100毫米之间。

尺寸的宽度可以按照需要进行调整1.2. 厚度：在0.5到50毫米之间。

尺寸的厚度可以按照需要进行调整1.3. 长度：在5到500毫米之间。

尺寸的长度可以按照需要进行调整1.4. 安装孔的直径：在10到200毫米之间。

尺寸的直径可以按照需要进行调整1.5. 材料：常用材料有钢和铜。

根据特定的应用，也可以使用不同的材料。

2. 键槽键槽的尺寸规格如下：2.1. 宽度：在0.5到100毫米之间。

尺寸的宽度可以按照需要进行调整2.2. 深度：在0.5到50毫米之间。

尺寸的深度可以按照需要进行调整2.3. 长度：在5到500毫米之间。

尺寸的长度可以按照需要进行调整2.4. 安装孔的直径：在10到200毫米之间。

尺寸的直径可以按照需要进行调整2.5. 材料：常用材料有钢和铜。

根据特定的应用，也可以使用不同的材料。

3. 尺寸配对优秀的平键和键槽应该精密匹配，以确保平稳的运动和良好的性能。

以下是配对尺寸的标准规格：3.1. 平键：长度应该比键槽的长度短1-2毫米。

宽度和厚度应该与键槽相匹配。

3.2. 键槽：长度应该比平键的长度长1-2毫米。

宽度和深度应该与平键相匹配。

4. 其他注意事项4.1. 在机械设备中，平键和键槽的质量会对性能产生重要影响。

因此，用户应该选择优质材料，并严格遵守规格。

4.2. 在安装和维修机械设备时，必须仔细处理平键和键槽，以避免任何损坏或磨损。

4.3. 键和键槽的设计应考虑使用环境和要求，以确保高效，耐久和安全的使用。

平键和键槽在各种机械设备中得到广泛应用。

选择适当的规格和材料对于机械设备的性能至关重要。
