普通平键

1、普通平键的概念、结构、尺寸

普通平键（GB1096-2003）分为三种结构形式，如图所示（倒角或倒圆未画），A型为圆头普通平键，B型为方头普通平键，C型为单圆头普通平键。普通平键的主要结构尺寸为键宽b、键高h、键长L。

2、普通平键的标记格式为：

名称 键的形式 键宽b × 键高h ×键长L GB1096-2003。

其中A型普通平键的形式A可以省略不住。

例如A型普通平键，b=8，h=7, L=25, 标记为 键 8×7×25

GB1096-2003，如为B型普通平键，尺寸同上，则标记为：键 B8×7×25 GB1096-2003。除了普通平键外还有薄型普通平键，用于受力较小的连接，其国标代号为GB1657-2003,

结构同GB1096-2003相同，也分为A、B、C型。普通平键依靠的是键的两个侧面来传递动力。

普通平键的有关尺寸是根据轴的直径来选取的，可以查下面的表：

绘图时与键有关的数据，如槽深、槽宽必须查上面的表画图。

3、画法

3.1 键槽的画法

其中如标注偏差，应该按照上面标中的要求和说明进行标注。

3.2 普通平键连接画法

名称：普通平键型式与尺寸

2009-01-20 23:15

标准：摘自GB/T 1095-1979,GB/T 1096-1979（1990年确认有效）

模型(M)

GB1096.CATPart GB1096.SLDPRT

轴 键 键槽

B型键每100mm重量(kg)≈ 公称直径d 公称尺寸 宽度b 深度

半径r

b(h9) h(h11) L(h14) c或r(max) 公称尺寸b 极限偏差

较松键联结 一般键联结 较紧键联结 轴t 毂t1

轴H9 毂D10 轴N9 毂Js9 轴和毂P9 公称尺寸 极限偏差 公称尺寸 极限偏差 最小 最大

- 宽度(PB) 高度(PH) 名义长度(NLG) 倒角高度(PHH) - - - - - - - - - - - - -

6～8 2 2 6～20 0.25 2 +0.025～0 +0.060～+0.020 -0.004～-0.029 ±0.0125 -0.006～-0.031 1.2 +0.1～0 1 +0.1～0 0.08 0.16 0.003

8～10 3 3 6～36 0.25 3 +0.025～0 +0.060～+0.020 -0.004～-0.029 ±0.0125 -0.006～-0.031 1.8 +0.1～0 1.4 +0.1～0 0.08 0.16 0.007

10～12 4 4 8～45 0.25 4 +0.030～0 +0.078～+0.030 -0.000～-0.030 ±0.015 -0.012～-0.042 2.5 +0.1～0 1.8 +0.1～0 0.08 0.16 0.013

12～17 5 5 10～56 0.4 5 +0.030～0 +0.078～+0.030 -0.000～-0.030 ±0.015 -0.012～-0.042 3 +0.1～0 2.3 +0.1～0 0.16 0.25 0.02

17～22 6 6 14～70 0.4 6 +0.030～0 +0.078～+0.030 -0.000～-0.030 ±0.015 -0.012～-0.042 3.5 +0.1～0 2.8 +0.1～0 0.16 0.25 0.028

22～30 8 7 18～90 0.4 8 +0.036～0 +0.098～+0.040 -0.000～-0.036 ±0.018 -0.015～-0.051 4 +0.2～0 3.3 +0.2～0 0.16 0.25 0.044

30～38 10 8 22～110 0.6 10 +0.036～0 +0.098～+0.040 -0.000～-0.036 ±0.018 -0.015～-0.051 5 +0.2～0 3.3 +0.2～0 0.25 0.4 0.063

38～44 12 8 28～140 0.6 12 +0.043～0 +0.120～+0.050 -0.000～-0.043 ±0.0215 -0.018～-0.061 5 +0.2～0 3.3 +0.2～0 0.25 0.4 0.075

44～50 14 9 36～160 0.6 14 +0.043～0 +0.120～+0.050 -0.000～-0.043 ±0.0215 -0.018～-0.061 5.5 +0.2～0 3.8 +0.2～0 0.25 0.4 0.099

50～58 16 10 45～180 0.6 16 +0.043～0 +0.120～+0.050 -0.000～-0.043 ±0.0215 -0.018～-0.061 6 +0.2～0 4.3 +0.2～0 0.25 0.4 0.126

58～65 18 11 50～200 0.6 18 +0.043～0 +0.120～+0.050 -0.000～-0.043 ±0.0215 -0.018～-0.061 7 +0.2～0 4.4 +0.2～0 0.25 0.4 0.155

65～75 20 12 56～220 0.8 20 +0.052～0 +0.149～-0.000～±0.026 -0.022～7.5 +0.2～4.9 +0.2～0 0.4 0.6 0.188

+0.065 -0.052 -0.074 0

75～85 22 14 63～250 0.8 22 +0.052～0 +0.149～+0.065 -0.000～-0.052 ±0.026 -0.022～-0.074 9 +0.2～0 5.4 +0.2～0 0.4 0.6 0.242

85～95 25 14 70～280 0.8 25 +0.052～0 +0.149～+0.065 -0.000～-0.052 ±0.026 -0.022～-0.074 9 +0.2～0 5.4 +0.2～0 0.4 0.6 0.275

95～110 28 16 80～320 0.8 28 +0.052～0 +0.149～+0.065 -0.000～-0.052 ±0.026 -0.022～-0.074 10 +0.2～0 6.4 +0.2～0 0.4 0.6 0.352

110～130 32 18 90～360 0.8 32 +0.062～0 +0.180～+0.080 -0.000～-0.062 ±0.031 -0.026～-0.088 11 +0.2～0 7.4 +0.2～0 0.4 0.6 0.452

130～150 36 20 100～400 1.2 36 +0.062～0 +0.180～+0.080 -0.000～-0.062 ±0.031 -0.026～-0.088 12 +0.3～0 8.4 +0.3～0 0.7 1 0.565

150～170 40 22 100～401 1.2 40 +0.062～0 +0.180～+0.080 -0.000～-0.062 ±0.031 -0.026～-0.088 13 +0.3～0 9.4 +0.3～0 0.7 1 0.691

170～200 45 25 110～450 1.2 45 +0.062～0 +0.180～+0.080 -0.000～-0.062 ±0.031 -0.026～-0.088 15 +0.3～0 10.4 +0.3～0 0.7 1 0.883

200～230 50 28 125～500 1.2 50 +0.062～0 +0.180～+0.080 -0.000～-0.062 ±0.031 -0.026～-0.088 17 +0.3～0 11.4 +0.3～0 0.7 1 1.1

230～260 56 32 140～500 2 56 +0.074～0 +0.220～+0.100 -0.000～-0.074 ±0.037 -0.032～-0.106 20 +0.3～0 12.4 +0.3～0 1.2 1.6 1.407

260～290 63 32 160～500 2 63 +0.074～0 +0.220～+0.100 -0.000～-0.074 ±0.037 -0.032～-0.106 20 +0.3～0 12.4 +0.3～0 1.2 1.6 1.583

290～330 70 36 180～500 2 70 +0.074～0 +0.220～+0.100 -0.000～-0.074 ±0.037 -0.032～-0.106 22 +0.3～0 14.4 +0.3～0 1.2 1.6 1.978

330～380 80 40 200～500 3 80 +0.074～0 +0.220～+0.100 -0.000～-0.074 ±0.037 -0.032～-0.106 25 +0.3～0 15.4 +0.3～0 2 2.5 2.512

380～90 45 220～3 90 +0.087～0 +0.260～-0.000～±0.0435 -0.037～28 +0.3～17.4 +0.3～0 2 2.5 3.179

440 500 +0.120 -0.087 -0.124 0

440～500 100 50 250～500 3 100 +0.087～0 +0.260～+0.120 -0.000～-0.087 ±0.0435 -0.037～-0.124 31 +0.3～0 19.4 +0.3～0 2 2.5 3.925

l（系列）：6，8，10，12，14，16，18，20，22，25，28，32，36，40，45，50，56，63，70，80，90，100，110，125，140，160，180，200，220，250，280，320，360，400，450，500

名称：薄型平键、键槽的剖面尺寸及公差

标准：摘自GB/T 1566-1979,GB/T 1567-1979（1990年确认有效)

模型(M)

GB1567.CATPart GB1567.SLDPRT

轴 键 键槽

B型键每100mm重量(kg)≈ 公称直径d 公称尺寸 宽度b 深度 半径r

b(h9) h(h11) c或r L(h14) 公称尺寸b 极限偏差

较松键联结 一般键联结 较紧键联结 轴t 毂t1

轴H9 毂D10 轴N9 毂Js9 轴和毂P9 公称尺寸 极限偏差 公称尺寸 极限偏差 最小 最大

合集下载

平键和键槽的标准尺寸规格表

平键和键槽的标准尺寸规格表

平键和键槽的标准尺寸规格表

在机械工程和制造领域，平键和键槽是常用的连接元件，用于传递扭矩或固定定位。它们的尺寸规格对于确保连接的可靠性和稳定性至关重要。本文将介绍平键和键槽的标准尺寸规格表，并讨论一些相关的注意事项。

一、平键的标准尺寸规格表

平键是一种连接元件，通常用于连接轴和轴套之间。它们有不同的类型，如平头键、半圆头键和楔形键。以下是一份常见平键的标准尺寸规格表，用于帮助工程师在设计和制造过程中选择适当的尺寸。

1. 平头键

- 宽度（w）：2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、18mm、20mm

- 厚度（t）：1mm、2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、18mm、20mm

- 长度（L）：10mm、12mm、15mm、18mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm

2. 半圆头键

- 直径（d）：2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、18mm、20mm - 长度（L）：10mm、12mm、15mm、18mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm

3. 楔形键

- 宽度（w）：2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、18mm、20mm

- 厚度（t）：1mm、2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、18mm、20mm

- 长度（L）：10mm、12mm、15mm、18mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm

二、键槽的标准尺寸规格表

键槽是用于容纳平键的对应孔槽。键槽应该与平键完全契合，以确保连接的稳定性。下面是一份常用键槽的标准尺寸规格表，以供参考。

平键和键槽的标准尺寸规格表 2

平键和键槽的标准尺寸规格表 2

轴径键较紧轴H9毂D10轴N8毂JS9轴毂P9公称偏差公称偏差最大最小6~82×220.030.06-0.004-0.0061.20.110.1＞8~103×3300.02-0.029-0.0311.801.40＞10~124×440.030.0780-0.0122.51.8＞12~175×5500.03-0.03-0.04232.3＞17~226×663.52.8＞22~308×780.040.0980-0.01540.23.30.2＞30~3810×81000.04-0.036-0.051503.30＞38~4412×8120.040.120-0.01853.3＞44~5014×91400.05-0.043-0.0615.53.8＞50~5816×101664.3＞58~6518×111874.4＞65~7520×12200.050.1490-0.0227.54.9＞75~8522×142200.065-0.052-0.07495.4＞85~9525×142595.4＞95~11028×1628106.4＞110~13032×18320.060.180-0.026117.4＞130~15036×203600.08-0.062-0.088120.38.40.3＞150~17040×22401309.40＞170~20045×25451510＞200~23050×28501711＞230~26056×32560.070.2200.0322012＞260~29063×326300.1-0.074-0.1062012＞290~33070×36702214＞330~38080×40802515＞380~44090×45900.090.260-0.0372817＞440~500100×5010000.12-0.087-0.1243120在轴上或孔内加工出一条与键相配的槽，用来安装键，以传递扭矩，这种槽就叫键槽。平键和键槽的标准尺寸规格表半径 r

平键和键槽的标准尺寸规格表 3

平键和键槽的标准尺寸规格表 3

平键和键槽的标准尺寸规格表

Prepared on 22 November 2020

平键和键槽的标准尺寸规格表

轴径 键 键 槽

d b×h 宽 度 深 度

半径

b 偏 差

轴 毂

较松 一般 较紧

轴H9 毂D10 轴N8 毂JS9 轴毂P9 t 偏差 t1 偏差 最大 最小

6~8 2×2 2 +

0 +

+

±

+

0 1

+

0 ＞8~10 3×3 3

＞10~12 4×4 4

+

0 +

+ 0

±

＞12~17 5×5 5

＞17~22 6×6 6

＞22~30 8×7 8 +

0 +

+ 0

±

+

0

+

0 ＞30~38 10×8 10

＞38~44 12×8 12

+

0 +

+ 0

±

＞44~50 14×9 14

＞50~58 16×10 16

＞58~65 18×11 18

＞65~75 20×12 20

+

0 +

+ 0

±

＞75~85 22×14 22

＞85~95 25×14 25

＞95~110 28×16 28

＞110~130 32×18 32

+

0 +

+ 0

±

＞130~150 36×20 36

+

0

+

0 ＞150~170 40×22 40

＞170~200 45×25 45

＞200~230 50×28 50

＞230~260 56×32 56

+

0 +

+ 0

±

＞260~290 63×32 63

＞290~330 70×36 70

＞330~380 80×40 80

＞380~440 90×45 90 +

0 +

+ 0

±

＞440~500 100×50 100

1，在工作图中，轴槽槽深用t或（d-t）标注，轮毂槽深按d+t1标注

普通平键规格尺寸表

普通平键规格尺寸表

普通平键规格尺寸表

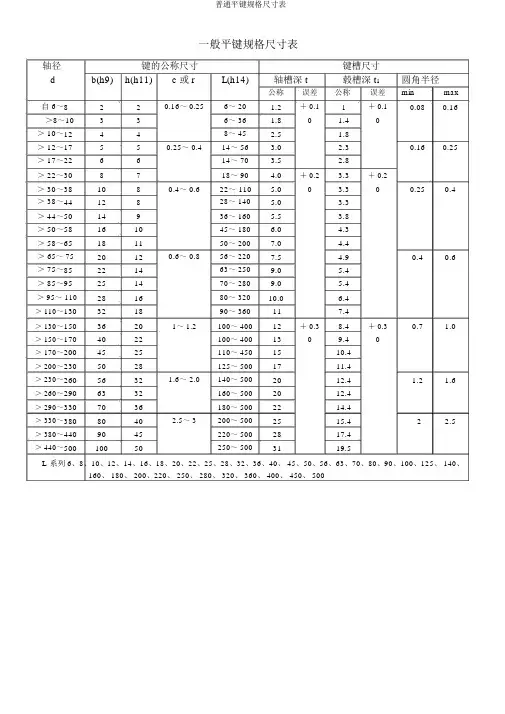

一般平键规格尺寸表

轴径 键的公称尺寸 键槽尺寸

d b(h9) h(h11) c 或 r L(h14) 轴槽深 t 毂槽深 t1 圆角半径

公称 误差 公称 误差 min max

自 6～ 8 2 2 0.16～ 0.25 6～ 20 1.2 ＋ 0.1 1 ＋ 0.1 0.08 0.16

＞8～10 3 3 6～ 36 1.8 0 1.4 0

＞ 10～ 12 4 4 8～ 45 2.5 1.8

＞ 12～ 17 5 5 0.25～ 0.4 14～ 56 3.0 2.3 0.16 0.25

＞ 17～ 22 6 6 14～ 70 3.5 2.8

＞ 22～ 30 8 7 18～ 90 4.0 ＋ 0.2 3.3 ＋ 0.2

＞ 30～ 38 10 8 0.4～ 0.6 22～ 110 5.0 0 3.3 0 0.25 0.4

＞ 38～ 44 12 8 28～ 140 5.0 3.3

＞ 44～ 50 14 9 36～ 160 5.5 3.8

＞ 50～ 58 16 10 45～ 180 6.0 4.3

＞ 58～ 65 18 11 50～ 200 7.0 4.4

＞ 65～ 75 20 12 0.6～ 0.8 56～ 220 7.5 4.9 0.4 0.6

＞ 75～ 85 22 14 63～ 250 9.0 5.4

＞ 85～ 95 25 14 70～ 280 9.0 5.4

＞ 95～ 110 28 16 80～ 320 10.0 6.4

＞ 110～ 130 32 18 90～ 360 11 7.4

＞ 130～ 150 36 20 1～ 1.2 100～ 400 12 ＋ 0.3 8.4 ＋ 0.3 0.7 1.0
