热浇道系统简介现时常见的热浇道系统，主要由分流板、热咀和温度控制器三大部份组成。
热浇道系统是透过精密的温控手段，将熔融塑料通过精密设计的分流板和热嘴，直接输送至模腔里，其好处包括：有效减低浇道的压力；熔体的流动性得到提高；材料密度均匀；产品的内应力减少，使产品获得较小的变形、较好的产品表面质量和力学性能。
热浇道系统的另一特点，是热嘴直接将熔融塑料注入模腔内，在脱模的过程中，浇口自然断开，消除了传统注塑工艺带来的浇道废料，除免去处理浇道废料的后加工工序外，更消除了废料所带来的附加热量，缩短冷却时间，获得更快的生产周期。
热浇道技术已成熟要获得理想的注塑效果，热浇道需要确保其内的塑料熔体在注射、保压和冷却阶段保持正确的温度。
最早期的热浇道系统，在温度控制上未臻完善，随着后期的逐步改良，现时的热浇道技术已相当成熟。
本文会简介热浇道的发展简史和其基本结构，希望加深读者对这方面的认识。
绝缘式浇道系统绝缘式浇道系统是最早期的热浇道系统，其工作原理是昨用塑料本身极低的热传递系防止热量散于失于模板中，以保持塑料的熔融状态。
在浇道的设计上，口径尽量加大，以使浇道中央的塑料在首次充填后，借着塑化材料不断地流通而保持熔融。
至于浇道最外层接触模板的塑料，会因遇冷而凝结成固化层，在固化层中间就是不断流通的塑料通道。
一旦形成固化层，在熔融塑料与模板间会产生不错的绝热效果，足以确保熔融塑料在快速连续地生产下不致发生浇道全面凝结。
但是只要有任何短暂的生产停顿，还是不能避免整条浇道的固化。
绝缘式浇道难于控制熔融塑料温度这种原始的热浇道系统难于控制熔融塑料的温度，导致浇道冷凝与浇口阻塞的现象不断发生。
为了解决此问题，就有了热探捧的出现，即在浇口前的通道中，加装一支管形加热器，藉此控制熔融塑料的温度，同时，浇口的控制、成品的顶出均获得改善。
事实上，早期的绝热式浇道系统只适用于低黏度塑料，随着高黏度及成型性较差的工程塑料的不断出现，对流动通道中熔融塑料的温度控制也越重要，所以又衍生出歧管式浇道系统。
1．北美洲MOLD-MASTERS 加拿大HUSKY 加拿大SYNVENTIVE 荷兰CACO美国INCOE 美国FASTHEAT美国D-M-E美国HASCO德国2．欧洲EWIKON 德国GUNTHER德国SPEAR 德国PLASTHING 英国UNITEMP 瑞典THERMOPLY 意大利Manner 芬兰、德国3．亚洲into 上海印通FISA日本SEIKI 日本HOTSYS南韩YUDO 南韩SINO中国（YUDO子公司）HRSTEC 哈斯泰克（YUDO子公司）MOULD-TIP 麦仕德中国KLN 克朗宁中国4．澳洲MASTIP 新西兰热流道系统一般由热喷嘴、分流板、温控箱和附件等几部分组成。
热喷嘴一般包括两种：开放式热喷嘴和针阀式热喷嘴。
由于热喷嘴形式直接决定热流道系统选用和模具的制造，因而常相应的将热流道系统分成开放式热流道系统和针阀式热流道系统。
分流板在一模多腔或者多点进料、单点进料但料位偏置时采用。
材料通常采用P20或H13。
分流板一般分为标准和非标准两大类，其结构形式主要由型腔在模具上的分布情况、喷嘴排列及浇口位置来决定。
温控箱包括主机、电缆、连接器和接线公母插座等。
热流道附件通常包括：加热器和热电偶、流道密封圈、接插件及接线盒等。
热流道系统一般由热喷嘴、分流板、温控箱和附件等几部分组成。
热喷嘴一般包括两种：开放式热喷嘴和针阀式热喷嘴。
由于热喷嘴形式直接决定热流道系统选用和模具的制造，因而常相应的将热流道系统分成开放式热流道系统和针阀式热流道系统。
分流板在一模多腔或者多点进料、单点进料但料位偏置时采用。
材料通常采用P20或H13。
分流板一般分为标准和非标准两大类，其结构形式主要由型腔在模具上的分布情况、喷嘴排列及浇口位置来决定。
温控箱包括主机、电缆、连接器和接线公母插座等。
热流道附件通常包括：加热器和热电偶、流道密封圈、接插件及接线盒等。
热流道塑料模具设计程序第一，根据塑件结构和使用要求，确定进料口位置。
在CHINAPLAS2015国际橡塑展，出现了一家新的热流道公司BHRT（Best Hot Runner Technology），但公司总经理却是一张熟悉的面孔——鲍博·孟。
鲍博·孟在热流道行业具有20年以上的经验，曾在加拿大热流道公司马斯特工作过6年半，从事全球技术支持工作，在美国热流道Incoe 担任中国区总经理8年半，也是热流道分析软件MoldCAE 的开发者，可谓是热流道领域技术与管理兼备的行家里手。
鲍博·孟说：“这是第一次国内参展，尽管我们从去年下半年才开始市场推广，却是厚积薄发，我们的目标是打造国内自主高端热流道品牌，初步计划实现三年销售收入过亿元人民币的目标。
”去年，BHRT 从HRS、Mastip、Yudo、Incoe 等公司引进了一批热流道专业人才，并拥有银宝山新的专业模具专家力量。
鲍博·孟说：“现场展示的15点针阀系统，业内人士一看就知道，这个能做，基本汽车产品没有不能做的，这个产品在国内汽车主机厂已有应用。
另一个关于汽车换色的技术，从黑色变白色15模，从白色到黑色是10模。
当时客户要求是25模。
”鲍博·孟很有信心地说，目前国内热流道数百亿元人民币的年产值，但大部分都被国外品牌控制，BHRT 要做一个高端热流道民族品牌，从国外品牌控制的高端热流道市场分一杯羹。
BHRT 去年下半年开始市场营销，在CHINAPLAS之前，已陆续参加了Euromold、土耳其的欧亚模具展、美国NPE，在西班牙、法国、土耳其等地都有代理商，其产品已进入国外大型OEM 厂商，国内华为、小米，以及部分汽车整车厂也都已采用其产品。
BHRT 热流道目前主要应用在汽车、家电、电子通讯、包装等领域，定位打造一个综合的高端热流道品牌。
（雅式供稿）ＢＨＲＴ——热流道新公司老面孔黑马蓄势而来企业风采Ｅｎｔｅｒｐｒｉｓｅ ｓｔｙｌｅ ２０１５ 年 第 ７ 期（总第 １６６ 期） ｗｗｗ．ｍｏｕｌｄ－ｃｎ．ｎｅｔ 55。
各种热流道系统之优缺点
来源：热恒热流道理想的射出成形系统可以生产密度均匀的塑件，而且不需要流道，不产生毛边和浇口废料。
使用热流道系统(hot runner systems)可以达成此一目标。
热流道内尚未射进模穴的塑料会维持在熔融状态，等充填下一个塑件时再进入模穴，所以不会变成浇口废料。
热流道系统也称作热歧管系统(hot manifold systems)或无流道成形(runnerless molding)。
常用的热流道系统包括：绝热式和加热式两种。
使用绝热式流道(insulated runners) 的模具，其模板有足够大的通道，于射出成形时，接近流道壁面塑料的绝热效果加上每次射出熔胶之加热量，就足以维持熔胶流路的通畅，如图1(a)所示。
加热式流道(heated runners)系统有内部加热与外部加热两种设计。
内部加热式如图1(b)，由内部的热探针或鱼雷管加热，提供了环形的流动通道。
藉由熔胶的隔热作用可以减少热量散失到模具。
外部加热式提供了内部的流动通道，并由隔热组件与模具隔离以降低热损失，如图1(c)。
表2列出三种热流道的优缺点。
Incoe 热流道系统介绍尽管热流道在注塑行业有多年应用历史，但仍有一些设计者、工模制造者、生产者对热流道技术仍存在疑问。
他们常问诸如：热流道专业术语，不同热流道的差别，用热流道可望带来的利益及局限等等。
最近随着塑胶.劳动力成本的提高,促使生产者重新评价其多年所用注塑方法.生产程序。
为求得更高利润，一些公司开始考虑试用热流道系统。
我们为对热流道注塑的优点，对产品及与之相关的专业术语有一定认识是很重要的。
Incoe是全球最大热流道系统生产供应商之一。
我们拥有更丰富的经验和比别厂家更多的标准热流道系统产品，因此，我们是适合于回答有关热流道系统问题权威。
看完此册之后，也许你会有一些我们选册没有包含的问题，不要犹豫，请与我们联系。
1．与传统注塑模相比，热流道系统带来的利益。
2．传统---与直接浇口热流道模口区别。
3．模具成本的分析比较。
4．绝热流道与热流道模具的差别。
5．热流道板模与插发热管板模具比较之差异。
6．Bushigs与Probes差别。
7．热流道系统的改进。
8．从何处得到设计有关热流道系统的信息与帮助。
9．是否所有热流道系统都适合有填充材料？热流道系统对填充材料方面的应用情况。
10．热流道系统对剪切敏感工程塑胶材料的应用情况。
11．温度控制的重要性。
12．热流道系统有用哪些类型的温度控器。
13．哪种类型的温度控器最好。
14．在热流道系统中热量传递.辐射（能）会影响型腔及别的系统的功能吗？15．热流道系统转色的难度易程度。
16．热流道模需流动平衡吗？17．浇口（入水）尺寸之重要性。
18．为什么一些工厂用热流道没问题，而有些工厂用后却麻烦不断。
19．为什么越来越多的生产商采用热流道注塑生产？一．利益利润●优势很多，效益显著.（1）产品质量的改善，生产周期缩短。
（2）节省塑料、不需水口、减少塑胶消耗。
（3）节省劳动力，常常生产自动化，一个操作者可以控制多台机械。
（4）后续加工减少，热流道系统模具无水口，无水口枝需要修剪，产品可直接用手包装或组装，劳动力明显节省。
科技创新导报１前言随着注塑技术的不断提高和人们对高精密塑料产品的追求，传统的冷流道模具已经不能满足需求也不能达到现代产品的精密度要求。
热流道，即在注塑过程中模具浇注系统内的熔料始终处于熔融状态不凝固，不产生浇注凝料，成型产品后不必清理浇口的模具组成系统。
在过去的３０年里，注塑商们凭借热流道系统无可比拟的技术优势成功地实现了对各种不同用途的材料的加工，涉及从通用树脂到工程树脂等各个领域。
由于客户对产品审美要求的提高，浇口质量显得日益重要。
同时，市场竞争导致产品价格下跌促使注塑商们在提高产品质量的同时进行更快的换色，所有这些都决定了客户对热流道的广泛需求。
２热流道模具的现状２０世纪８０年代中期，美国的热流道模具占注塑模总数的１５％～１７％，日本约为１０％，欧洲为１２％～１５％；到９０年代，美国的注塑模具中热流道模具已占４０％以上，在大型产品注塑模中，热流道的比例高达９０％以上。
目前，美国ＤＭＥ公司，加拿大ＭＯＬＤ－ＭＡＳ－ＴＥＲＳ等公司都在争相推出新型的热流道系统。
随着聚合物工业的发展，热流道技术正不断完善和加快其推广使用［１］。
而在中国，这一技术的真正推广不过是近几年发生的事情。
随着一些欧美公司到中国来采购模具，带动了热流道技术在中国的逐渐推广［２］。
热流道技术在中国的普及率之所以不高，其原因是多方面的，大部分客户对这一技术仍持有观望态度。
模具在很大程度上决定着产品的质量，使用热流道不仅能使产品更加美观，原材料得到节约，生产效率更高，而且还可以使模具的使用寿命至少提高５倍。
３热流道模具的优势热流道系统，主要由热嘴，热流道板，温控箱构成。
热流道模具的优势可以归纳如下：（１）无浇口冷料。
不需要后加工，整个成型过程完全自动化。
（２）压力损耗小。
热流到温度与注塑机射嘴温度相等，避免了压力损失。
（３）成型工艺稳定。
在注塑过程中，浇注系统内的塑料始终处于熔融状态，注塑压力损失小，可实现多点浇口多腔模具及大型塑件的低压注塑。

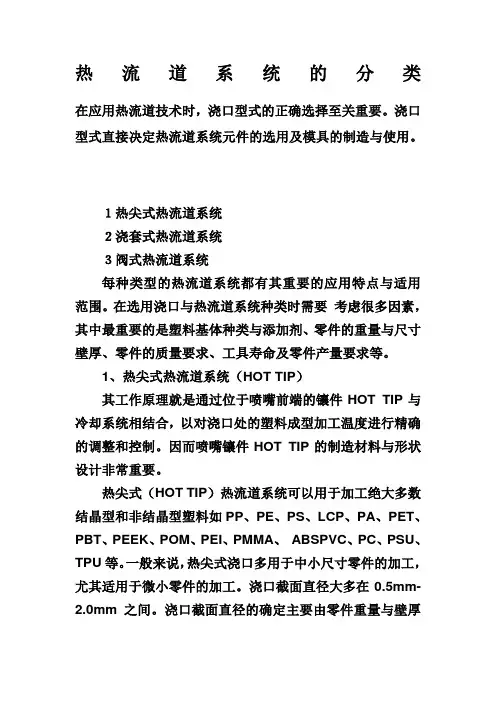

热流道系统的分类在应用热流道技术时，浇口型式的正确选择至关重要。
浇口型式直接决定热流道系统元件的选用及模具的制造与使用。
１热尖式热流道系统２浇套式热流道系统３阀式热流道系统每种类型的热流道系统都有其重要的应用特点与适用范围。
在选用浇口与热流道系统种类时需要考虑很多因素，其中最重要的是塑料基体种类与添加剂、零件的重量与尺寸壁厚、零件的质量要求、工具寿命及零件产量要求等。
1、热尖式热流道系统（HOT TIP）其工作原理就是通过位于喷嘴前端的镶件HOT TIP与冷却系统相结合，以对浇口处的塑料成型加工温度进行精确的调整和控制。
因而喷嘴镶件HOT TIP的制造材料与形状设计非常重要。
热尖式（HOT TIP）热流道系统可以用于加工绝大多数结晶型和非结晶型塑料如PP、PE、PS、LCP、PA、PET、PBT、PEEK、POM、PEI、PMMA、ABSPVC、PC、PSU、TPU等。
一般来说，热尖式浇口多用于中小尺寸零件的加工，尤其适用于微小零件的加工。
浇口截面直径大多在0.5mm- 2.0mm之间。
浇口截面直径的确定主要由零件重量与壁厚决定，当然也要考虑材料与零件质量要求。
若使用截面直径较小的浇口，注射充模阶段结束后浇口封闭快、零件上浇口痕迹小、零件表面美观质量好。
如果浇口直径过小，将导致塑料流经浇口时剪切速率过高，会严重损坏塑料熔体分子链结构或塑料中的添加材料，致使制品质量不合格无法满足使用要求。
在对浇口尺寸的选择上一惯做法是根据零件浇口处壁厚来初步确定浇口大小：浇口直径=（0.75-1.0）零件浇口处壁厚。
加工易流塑料取较小值，加工难流动的塑料或对剪切敏感的塑料则取较大值。
通常热尖式浇口直接开在零件上，亦可将其开在冷浇道上再将冷浇口开在零件上。
这就是热流道与冷流道相结合的一种模具系统。
在应用热尖式浇口制作塑料零件时，总会或多或少在零件上留下浇口痕迹。
很多时侯浇口痕迹会高出零件表面，影响到零件的美观或影响到与其它零件的装配。
