管道攀爬机器人结构设计及行走动力特性分析一、结构设计：1.机器人主体结构：管道攀爬机器人的主体结构一般由多个可伸缩的模块组成，每个模块包括一个电机、行走轮和一个伸缩杆。
2.伸缩机构：机器人通过伸缩杆来适应不同管道尺寸。
伸缩杆一般采用多节设计，每个节段之间通过齿轮或链条进行连接，以实现伸缩功能。
3.行走轮和传动机构：机器人采用行走轮来实现在管道内的行走。
行走轮通常由橡胶材料制成，提供良好的摩擦力。
传动机构一般为电机与行走轮的传动装置，通常采用齿轮传动或链条传动。
4.控制系统：机器人的控制系统包括传感器、执行器和控制器。
传感器可以感知机器人的位置、姿态和环境条件等信息，以便进行自主导航和任务执行。
执行器包括电机和伸缩杆等组件，用于控制机器人的运动和伸缩。
控制器负责接收传感器信息，并根据预设的算法控制机器人的运动。
二、行走动力特性分析：1.爬行速度：管道攀爬机器人的爬行速度取决于行走轮的直径、电机的转速和传动机构的设计等因素。
一般来说，机器人爬行速度应该足够快，以提高任务完成效率。
2.负载能力：机器人承载工具和传感器进行任务执行，因此需要具有较大的负载能力。
负载能力的大小与机器人的结构强度和设计参数有关。
3.自稳定性：机器人在管道内行走时需要具备较好的自稳定性，以应对管道内的复杂环境。
自稳定性主要通过控制系统实现，通过传感器检测机器人的姿态和环境条件，并及时做出调整。
4.能耗与动力供应：管道攀爬机器人通常采用电池供电，因此需要考虑能耗和续航时间。
一般通过优化结构设计和控制算法，减小阻力和能耗，延长电池寿命。
5.适应性：管道攀爬机器人需要适应多种管道的尺寸和形状。
因此，其结构设计应具有一定的自适应性，能够根据管道的不同尺寸进行伸缩和调整。
综上所述，管道攀爬机器人的结构设计和行走动力特性是保证机器人能够在管道内进行任务执行的关键要素。
通过合理的结构设计和动力调节，可以使机器人具有较高的工作效率和可靠性，适应不同尺寸和形状的管道。
爬壁机器人研究现状与技术应用分析目前，爬壁机器人的研究主要集中在以下几个方面：第一，爬壁机器人的结构设计与材料选择。
为了实现在垂直或倾斜表面的爬行，需要设计具备足够吸附力的足部结构。
研究者通过模仿壁虎等动物的足部结构，设计出了各种新型的吸附装置。
同时，选择合适的材料也是关键，常见的材料包括硅胶、微纳米毛发等。
第二，爬壁机器人的运动控制与感知系统。
爬壁机器人需要基于环境信息进行定位和导航，同时需要通过传感器获取周围环境的变化。
研究者发展了多种导航算法和传感器技术，如视觉导航、激光雷达等，以提高爬壁机器人的感知与控制能力。
第三，爬壁机器人的动力系统研究。
爬壁机器人需要具备足够的动力来支撑其在垂直或倾斜表面上的移动。
为此，研究人员开发了各种类型的动力系统，如电池、电机、液压系统等，以满足不同需求的爬壁机器人。
第一，建筑工程领域。
爬壁机器人可以用于高空外墙维护、玻璃清洗等工作。
与传统人工作业相比，爬壁机器人可以提高作业效率，减少人力风险。
第二，军事领域。
爬壁机器人可以用于侦察、侦查、搜救等任务。
通过在垂直或倾斜表面上自由移动，爬壁机器人可以到达人类无法到达的地方，提供重要的信息。
第三，工业生产领域。
爬壁机器人可以在工业设备等狭小和垂直场所进行作业，如管道检测、焊接等。
这可以提高工业生产的效率和安全性。
第四，医疗领域。
爬壁机器人可以用于内窥镜等医疗设备中，实现更准确、精细的操作。
这对于微创手术和诊断具有重要意义。
总之，随着科技的不断进步，爬壁机器人在各个领域的研究与技术应用正在不断发展。
未来，爬壁机器人有望在更多领域发挥其独特优势，为人们的生产和生活带来更多的便利和安全。
爬墙机器人原理
爬墙机器人的原理基本上是模仿壁虎的爬墙能力。
壁虎是一种能够在垂直平滑表面上行走的爬行动物，它们通过脚部的微小毛发和分子力实现了“吸附”的效果。
爬墙机器人则是通过模仿这种原理来实现类似的功能。
爬墙机器人通常由以下几个部分组成：
1. 结构和材料：爬墙机器人一般采用轻量且具有足够强度的材料来构建主体结构。
类似壁虎脚部的吸盘结构通常使用弹性材料，例如硅胶，以提供足够的“吸附力”。
2. 接触力传感器：为了模拟壁虎爬墙时的“吸附力”，爬墙机器人通常配备了接触力传感器。
这些传感器能够感知机器人脚部与墙面之间的接触情况，以便机器人能够调整吸附力并保持稳定的附着。
3. 运动控制系统：爬墙机器人需要一个精确的运动控制系统来实现在垂直表面上的行走。
这个系统通常由多个电机和传动机构组成，以提供适当的力和运动。
4. 算法和控制器：爬墙机器人的控制器使用算法来计算和控制各个部分的运动和吸附力。
这些算法通常基于壁虎的行为研究和运动特征，以实现相似的爬墙能力。
通过将这些部分组合在一起，爬墙机器人可以模仿壁虎的爬墙能力，实现在垂直表面上的行走。
这种机器人具有潜在的应用
价值，例如在建筑施工、救援任务或工业领域中进行高空作业或其他需要垂直行走的任务。
爬壁机器人的组成结构一、爬壁机器人的概述爬壁机器人（Climbing Robot）是一种能够在垂直墙面或倾斜表面上爬行的机器人。
它利用各种机械结构和传动系统，实现由地面到垂直墙面的过渡，并能在墙面上自由移动。
爬壁机器人具有重要的应用价值，可以用于建筑物外墙的清洁、检测以及施工等任务。
二、爬壁机器人的主要组成部分爬壁机器人的组成结构可以大致分为以下几个部分：1. 机械结构爬壁机器人的机械结构是实现其爬行功能的重要部分。
机械结构通常包括车身、爬行模块、传动系统等组成部分。
其中，车身是机器人的主体部分，承载其他的组件和模块。
爬行模块是负责机器人在墙面上爬行的关键部分，它通常由爬行轮、爬壁脚和贴附装置组成。
传动系统是将电动机或液压装置的能量传递给爬行轮，使机器人能够在墙面上前进。
2. 传感器系统传感器系统是爬壁机器人必备的部分，它能够感知机器人所处的环境和墙面的状态，为机器人提供必要的信息和反馈。
传感器系统通常包括视觉传感器、触觉传感器、力传感器等组件。
视觉传感器可以通过摄像头或激光雷达等设备获取墙面的图像和距离信息，以辅助机器人的导航和定位。
触觉传感器和力传感器可以检测机器人与墙面的接触力和压力，以确保机器人的贴附效果和安全性。
3. 控制系统控制系统是爬壁机器人的”大脑”，负责对机器人进行控制、导航和路径规划等操作。
控制系统通常由嵌入式计算机、传感器接口、动力系统等组成。
嵌入式计算机能够接收传感器的数据，并根据预设的算法和程序对机器人进行实时控制。
传感器接口则用于与传感器进行数据交互，动力系统则负责为机器人提供能量。
4. 电源系统电源系统是为爬壁机器人提供能量的部分，它通常包括电池、电源管理模块和充电系统等组件。
电池是机器人的动力源，可以为机器人提供持续的电能供应。
电源管理模块可以对电池进行电能的管理和分配，以确保机器人的稳定运行。
充电系统则是为电池提供充电服务，以维持机器人长时间的工作能力。
三、爬壁机器人的实现原理爬壁机器人的实现原理可以概括为以下几个步骤：1. 贴附墙面爬壁机器人利用贴附装置将自身稳固地贴附到墙面上。

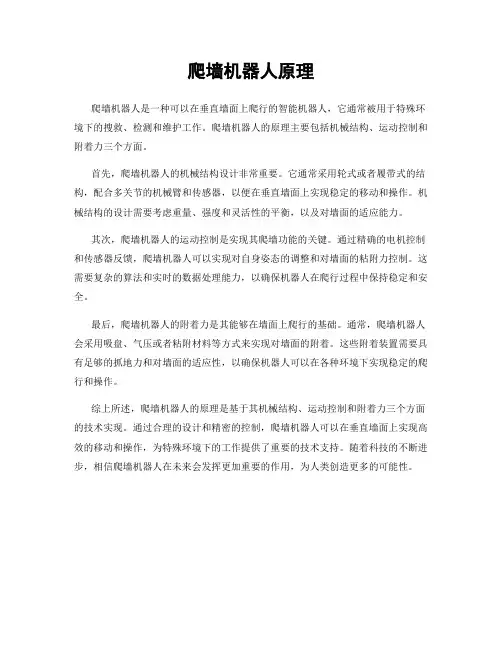

爬墙机器人原理
爬墙机器人是一种可以在垂直墙面上爬行的智能机器人，它通常被用于特殊环境下的搜救、检测和维护工作。
爬墙机器人的原理主要包括机械结构、运动控制和附着力三个方面。
首先，爬墙机器人的机械结构设计非常重要。
它通常采用轮式或者履带式的结构，配合多关节的机械臂和传感器，以便在垂直墙面上实现稳定的移动和操作。
机械结构的设计需要考虑重量、强度和灵活性的平衡，以及对墙面的适应能力。
其次，爬墙机器人的运动控制是实现其爬墙功能的关键。
通过精确的电机控制和传感器反馈，爬墙机器人可以实现对自身姿态的调整和对墙面的粘附力控制。
这需要复杂的算法和实时的数据处理能力，以确保机器人在爬行过程中保持稳定和安全。
最后，爬墙机器人的附着力是其能够在墙面上爬行的基础。
通常，爬墙机器人会采用吸盘、气压或者粘附材料等方式来实现对墙面的附着。
这些附着装置需要具有足够的抓地力和对墙面的适应性，以确保机器人可以在各种环境下实现稳定的爬行和操作。
综上所述，爬墙机器人的原理是基于其机械结构、运动控制和附着力三个方面的技术实现。
通过合理的设计和精密的控制，爬墙机器人可以在垂直墙面上实现高效的移动和操作，为特殊环境下的工作提供了重要的技术支持。
随着科技的不断进步，相信爬墙机器人在未来会发挥更加重要的作用，为人类创造更多的可能性。
爬行机器人的工作原理
爬行机器人是一种多功能的机械设备，运用它们可以在水下、陆地或空气中搜集信息、完成检查任务和其他少数特殊任务。
它们也可以被用作人员或物品携带机器人。
爬行机器人由底部移动系统、控制系统和传感器系统组成，其中连接的各个零件之间通过电缆链接。
通过机器人的底部移动装置，它可以以多种不同的形式运动，包括弹性轮、有限状态机、滚筒和其他类型的运动装置。
爬行机器人的控制系统可以使机器人实现有效的运动运行，并控制它的传感器系统来收集信息和检查环境。
传感器系统是爬行机器人能够完成任务的关键部分，它包括视觉传感器、距离传感器、温度传感器和湿度传感器等，允许机器人获取它所需要的信息，并根据获取的信息做出及时的反应。
在特殊情况下，在爬行机器人的模型中，还会安装有针对性的传感器，例如气体传感器、汽水分析仪等，用于特定的任务。
爬楼梯机器人说明书简介：该项目涉及一种用于搬运重物上下楼梯的机器人，实现上下楼的智能化，该机器人机械系统设计较为巧妙，控制方式灵活，具有较高的技术水平。
可适用于各种工厂、住宅楼的货物搬运。
同时，对载物台稍加人性化设计，便可实现载人上下楼，解决老人和残疾人上下楼问题，具有较大的社会价值和经济价值。
详细介绍：该项目涉及一种用于搬运重物上下楼梯的机器人。
通过倾角传感器控制平衡；通过红外测距传感器增强环境适应性；载物台做水平、竖直运动，重心变化平稳；腿与框架螺栓联接，便于拆卸存放；结构设计合理，体积小，质量轻，便于市场推广。
可适用于各种工厂、住宅楼的货物搬运。
同时，对载物台稍加人性化设计，便可实现载人上下楼，解决老人和残疾人上下楼问题，具有较大的社会价值和经济价值。
作品设计、发明的目的：设计一种智能化程度高、快速、稳定，同时体积小、质量轻、拆装方便、价格低廉、环境适应性强的楼梯运输机器人，解决载重上下楼梯的自动化问题。
基本思路：上楼时先该机器人本体与平行四边形机构用铰链相连六个车轮的直径均为85 mm。
前轮上安装有二个电动机，一个驱动转向另一个驱动小车的前进和后退。
中间轮和后轮上各安装有一个电动机驱动小车前进和后退，四个电动机具有相同的功率。
利用平行四边形变形特点改变与主体相连平行四边形机构的角度可使前车轮、中间车轮分别抬起和落下来实现自适应在楼梯面的爬行。
爬楼梯运动分析经试验在驱动力允许条件下该机器可爬楼梯台阶的高度为40 mm。
爬楼梯过程：首先整车向前运动直到前轮接触台阶，然后前轮越过台阶，这时前车轮机构向上抬起，然后在中间轮和后轮电动机驱动力的作用下前两个轮子越过台阶而中间轮和后轮与台阶始终保持接触当中间两个轮子越过台阶时安装在主体机构上的后车轮在电动机作用下同时爬楼梯台阶楼道、墙面自动吸尘器。
楼道、墙面自动吸尘器本体采用平行四边形机构实现上下楼梯功能爬行速度快、平稳可靠。
转向机构采用传统差速机构增加红外线位置扫描系统实现智能化。

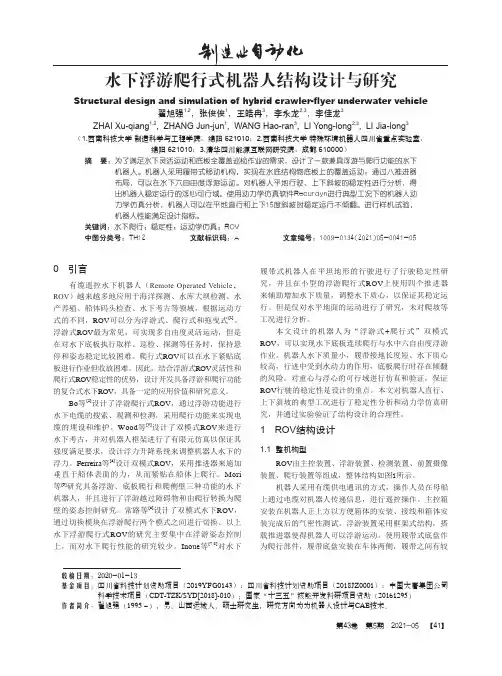

水下浮游爬行式机器人结构设计与研究Structural design and simulation of hybrid crawler-flyer underwater vehicle翟旭强1,2，张俊俊1，王皓冉3，李永龙2,3，李佳龙3ZHAI Xu-qiang 1,2, ZHANG Jun-jun 1, WANG Hao-ran 3, LI Yong-long 2,3, LI Jia-long 3（1.西南科技大学 制造科学与工程学院，绵阳 621010；2.西南科技大学 特殊环境机器人四川省重点实验室，绵阳 621010；3.清华四川能源互联网研究院，成都 610000）摘 要：为了满足水下灵活运动和底板全覆盖巡检作业的需求，设计了一款兼具浮游与爬行功能的水下机器人。
机器人采用履带式移动机构，实现在水底结构物底板上的覆盖运动；通过八推进器布局，可以在水下六自由度浮游运动。
对机器人平地行驶、上下斜坡的稳定性进行分析，得出机器人稳定运行的浮心可行域。
使用动力学仿真软件Recurdyn进行典型工况下的机器人动力学仿真分析，机器人可以在平地直行和上下15度斜坡时稳定运行不倾翻。
进行样机试验，机器人性能满足设计指标。
关键词：水下爬行；稳定性；运动学仿真；ROV 中图分类号：TH12 文献标识码：A 文章编号：1009-0134(2021)05-0041-05收稿日期：2020-01-13基金项目：四川省科技计划资助项目（2019YFG0143）；四川省科技计划资助项目（2018JZ0001）；中国大唐集团公司科学技术项目（CDT-TZK/SYD[2018]-010）；国家“十三五”核能开发科研项目资助（20161295）作者简介：翟旭强（1995 -），男，山西运城人，硕士研究生，研究方向为为机器人设计与CAE 技术。
0 引言有缆遥控水下机器人（Remote Operated Vehicle ，ROV ）越来越多地应用于海洋探测、水库大坝检测、水产养殖、船体码头检查、水下考古等领域，根据运动方式的不同，ROV 可以分为浮游式、爬行式和拖曳式[1]。
