机械制图试题

《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。

A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。

A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。

A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。

A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。

A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。

A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。

A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。

A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。

機械製圖試題一．填空：1．螺纹的基本要素有五个：牙型、公称直径、螺距、线数、旋向。

2．断面图分为移出断面和重合断面。

3．按剖切范围的大小，剖视图可分为全视图、局部视图、半视图。

4．读组合体视图的基本方法是形体分析法和面形分析法。

5．在组合体视图上标注尺寸，应做到正确、齐全、清晰。

6．基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为配合。

7．零件加工表面具有的较小间距的峰谷所组成的微观几何形状特性，称为表面粗糙度。

8．装配图的特殊画法有拆卸画法、假想画法、简化画法和夸大画法和单独表示法。

二．选择题:1.有一左旋梯形螺纹，其公称直径为30，螺距为6，导程12,其代号应为B。

A. M 30 × 6B. Tr30×12(p6)LHC. G1/2AD. Tr30×p62.判断B－B断面图，正确的答案是C。

3．看懂主、俯视图，想象出组合体的形状，找出正确的左视图A。

4．下列各图中，合理的钻孔工艺结构是C。

A B CD5．代号为6206的滚动轴承，表示轴承内圈直径为A mm的深沟球轴承。

A. 30B. 40C. 8D. 806．在画半剖视图时，半个视图与半个剖视图的分界线是C。

A. 虚线B. 细实线C. 细点画线D. 粗实线8. 下列局部剖视图中，正确的画法是B。

A B C D10. 下列四组视图中，主视图均为全剖视图，其中A的主视图有缺漏的线。

A B C.D三．组合体作图题1.已知组合体的主视图和俯视图，画出组合体的左视图，虚线不可省略。

2.补全组合体的尺寸，尺寸数值按1∶1在图中量取后取整数。

（第1题图）（第2题图）四．表达方法作图题（20分）1．根据给定的视图，在指定位置将主视图改画为全剖视图。

2．补画主视图中缺漏的线。

（第1题图）（第2题图）五．读零件图读懂阀盖零件图，填空并回答问题。

1.从标题栏可知，阀盖按比例1：2绘制，材料为铸钢。

阀盖的实际总长为44 mm。

2.阀盖由主视图和左视图表达。

（完整版）机械制图试题10套机械制图（⼀）⼀、单选题1.物体向不平⾏于基本投影⾯的平⾯投影所得的视图是（）A . 向视图 B. 斜视图 C. 局部视图 D. 基本视图2.基准是（）A. 标注尺⼨的依B.标注尺⼨的起点C.标注尺⼨的终点D. 标注尺⼨的范围3.对称机件的视图可只画⼀半或1/4，并在对称中⼼线的两端画两条与其垂直的平⾏（）A．粗实线 B.细实线 C.细虚线 D.波浪线4.局部视图是将机件的某⼀部分向（）投射所得的视图A.基本投影⾯B.不平⾏于基本投影⾯C.辅助投影⾯D.正投影⾯5、已知物体的主、俯视图，错误的左视图是（）垂线，CD是正平线b)AB是侧平线，BC是正平线，CD是⼀般位置直线c)AB是侧平线，BC是正平线，CD是正平线d)AB是正垂线，BC是铅垂线，CD是⼀般位置直线7、在下图中，选出正确的视图（）。

⼆、多选题1.描深画图底稿的步骤，下列说法正确的是（）A.先曲后直，保证连接圆滑B.先粗后细，保证图⾯清洁，提⾼画图效率C.先⽔平后垂、斜，以保证图⾯整洁D.圆弧半径先⼩后⼤，保证图形准确E.描深图框线和标题栏后再填写标题栏2.为了把空间的三视图画在⼀个平⾯上，就必须把三个投影展开，展开⽅法是（）A.正⾯保持不变B.⽔平⾯绕OX轴向上旋转90°C. ⽔平⾯绕OX轴向下旋转90°D.侧⾯绕OZ轴向右旋转90°E. 侧⾯绕OZ轴向左旋转90°3.三视图之间的投影关系可以归纳为（）A.主、俯视图宽相等B.主、左视图⾼平齐C.俯、左视图长对正D. 主、俯视图长对正E.俯、左视图宽相等4.关于直线的投影特性，下列说法正确的是（）A.直线倾斜于投影⾯，投影变短线B.直线平⾏于投影⾯，投影现实长C.直线垂直于投影⾯，投影聚⼀点D. 直线平⾏于投影⾯，投影聚⼀点E. 直线垂直于投影⾯，投影现实长5.图框的格式有（）A.加宽B.留有装订边C.不留装订边D.加粗E.加长6.曲⾯⽴体⼀般需要标出（）⽅向的尺⼨A.长度B.宽度C.⾼度D.径向E.轴向7.关于轴测投影的基本特性，下列说法正确的是（）A.空间相平⾏的线段，在同⼀轴测投影中⼀定相互平⾏B.与直⾓坐标轴平⾏的线段，其轴测投影与相应的轴测轴平⾏C.与轴测轴平⾏的线段，按该轴的轴向伸缩系数进⾏度量D与轴测轴倾斜的线段，也可按该轴的轴向伸缩系数进⾏度量.E.绘制轴测轴时，不必沿轴向测量尺⼨三、判断题（）1.圆柱的主视图和左视图都是⼀个长⽅形线框，其投影的含义相同。

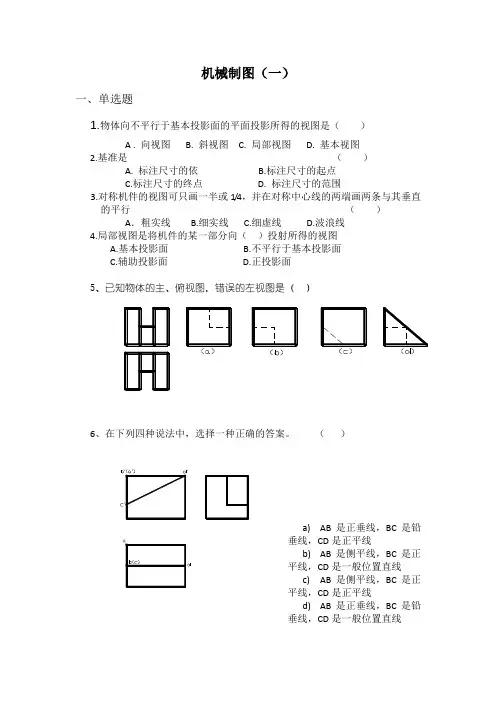

机械制图（一）一、单选题1.物体向不平行于基本投影面的平面投影所得的视图是（）A . 向视图 B. 斜视图 C. 局部视图 D. 基本视图2.基准是（）A. 标注尺寸的依B.标注尺寸的起点C.标注尺寸的终点D. 标注尺寸的范围3.对称机件的视图可只画一半或1/4，并在对称中心线的两端画两条与其垂直的平行（）A．粗实线 B.细实线 C.细虚线 D.波浪线4.局部视图是将机件的某一部分向（）投射所得的视图A.基本投影面B.不平行于基本投影面C.辅助投影面D.正投影面5、已知物体的主、俯视图，错误的左视图是（）垂线，CD是正平线b)AB是侧平线，BC是正平线，CD是一般位置直线c)AB是侧平线，BC是正平线，CD是正平线d)AB是正垂线，BC是铅垂线，CD是一般位置直线7、在下图中，选出正确的视图（）。

二、多选题1.描深画图底稿的步骤，下列说法正确的是（）A.先曲后直，保证连接圆滑B.先粗后细，保证图面清洁，提高画图效率C.先水平后垂、斜，以保证图面整洁D.圆弧半径先小后大，保证图形准确E.描深图框线和标题栏后再填写标题栏2.为了把空间的三视图画在一个平面上，就必须把三个投影展开，展开方法是（）A.正面保持不变B.水平面绕OX轴向上旋转90°C. 水平面绕OX轴向下旋转90°D.侧面绕OZ轴向右旋转90°E. 侧面绕OZ轴向左旋转90°3.三视图之间的投影关系可以归纳为（）A.主、俯视图宽相等B.主、左视图高平齐C.俯、左视图长对正D. 主、俯视图长对正E.俯、左视图宽相等4.关于直线的投影特性，下列说法正确的是（）A.直线倾斜于投影面，投影变短线B.直线平行于投影面，投影现实长C.直线垂直于投影面，投影聚一点D. 直线平行于投影面，投影聚一点E. 直线垂直于投影面，投影现实长5.图框的格式有（）A.加宽B.留有装订边C.不留装订边D.加粗E.加长6.曲面立体一般需要标出（）方向的尺寸A.长度B.宽度C.高度D.径向E.轴向7.关于轴测投影的基本特性，下列说法正确的是（）A.空间相平行的线段，在同一轴测投影中一定相互平行B.与直角坐标轴平行的线段，其轴测投影与相应的轴测轴平行C.与轴测轴平行的线段，按该轴的轴向伸缩系数进行度量D与轴测轴倾斜的线段，也可按该轴的轴向伸缩系数进行度量.E.绘制轴测轴时，不必沿轴向测量尺寸三、判断题（）1.圆柱的主视图和左视图都是一个长方形线框，其投影的含义相同。

二、作平面△ABC和平面△EFG的交线，并判别可见性。(10分)
三、根据给出的视图，补画第三视图或视图中所缺的图线。(14分，每题7分)
1.
2.
四、在指定位置将主视图画成剖视图。(12分)
五、补画视图中的缺线。(12分)
六、指出下列螺纹画法中的错误，并将正确的画在指定位置。(8分)
七、在指定位置画出剖面图(键槽深为3mm)。(8分)
六、在指定位置将主视图画成剖视图。
七、补全螺栓连接图中所缺的图线
八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
九、读零件图，并回答问题。
1．该零件采用了哪些视图、剖视图和剖面图？
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
3．说明Φ40H7的意义。
4．说明M68╳2的含义。
5．画出左视图的外形。
6.说明符号的含义。
徐州师范大学考试试卷(5)答案
机械工程系机电技术应用专业画法几何及机械制图课程
班级姓名学号得分
题号
一
二
三
四
五
六
七
八
总分
得分
阅卷人
一、已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。（12分）
班级姓名学号得分
题号
一
二
三
四
五
六
七
八
总分
得分
阅卷人
二、已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。（12分）
二、已知平面的两面投影，完成其第三面投影。（10分）
三、已知两视图，求作第三视图。（15分）

《机械制图》测试题（附答案）一、单选题（共30题，每题1分，共30分）1、重合断面的轮廓用（）画出。

A、波浪线B、点划线C、细实线D、粗实线正确答案：C2、当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过盈配合B、间隙配合C、不明确性质D、过渡配合正确答案：A3、两圆柱齿轮轴线之间的最短距离称为（）。

A、分度圆B、中心距C、齿距D、全齿高正确答案：B4、空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、垂直于ox轴B、垂直于oz轴C、垂直于oy轴D、倾斜于三个投影轴正确答案：A5、已知空间点 A（10，15，20），B（8，5，10）则 B 点相对 A点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A6、当组合体一端为回转面时，该方向的总体尺寸一般不注，只标注（）A、轴线B、总长C、总宽D、总高正确答案：A7、产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、1:2B、1×2C、放大一倍D、2:1正确答案：D8、当孔的公差带与轴的公差带相交时，属于( )A、不明确性质B、过渡配合C、间隙配合D、过盈配合正确答案：B9、对于半剖视图，视图与剖视图的分界线是（）。

A、虚线B、点画线C、粗实线D、细实线正确答案：B10、下列比例当中表示缩小比例的是（）。

A、1:1B、1:2C、2:1D、1正确答案：B11、中国国家标准之简称为( )。

A、ＣＮＳB、ＮＣＳC、ＳＣＮ正确答案：A12、确定平面图形的尺寸位置的几何元素称为（）。

A、定位尺寸B、基本尺寸C、尺寸基准D、定形尺寸正确答案：C13、画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、粗实线B、虚线C、波浪线D、点画线正确答案：C14、共处于同一条投射线上的两点，必在相应的投影面上具有重合的投影。

这两个点被称为对该投影面的一对( )。

A、平行点B、垂直点C、重合点D、重影点正确答案：D15、机械制图的线条规范中，看不见的轮廓线用（）绘制。

机械制图（一）一、单选题1.物体向不平行于基本投影面的平面投影所得的视图是（）A . 向视图 B. 斜视图 C. 局部视图 D. 基本视图2.基准是（）A. 标注尺寸的依B.标注尺寸的起点C.标注尺寸的终点D. 标注尺寸的范围3.对称机件的视图可只画一半或1/4，并在对称中心线的两端画两条与其垂直的平行（）A．粗实线 B.细实线 C.细虚线 D.波浪线4.局部视图是将机件的某一部分向（）投射所得的视图A.基本投影面B.不平行于基本投影面C.辅助投影面D.正投影面5、已知物体的主、俯视图，错误的左视图是（）垂线，CD是正平线b)AB是侧平线，BC是正平线，CD是一般位置直线c)AB是侧平线，BC是正平线，CD是正平线d)AB是正垂线，BC是铅垂线，CD是一般位置直线7、在下图中，选出正确的视图（）。

二、多选题1.描深画图底稿的步骤，下列说法正确的是（）A.先曲后直，保证连接圆滑B.先粗后细，保证图面清洁，提高画图效率C.先水平后垂、斜，以保证图面整洁D.圆弧半径先小后大，保证图形准确E.描深图框线和标题栏后再填写标题栏2.为了把空间的三视图画在一个平面上，就必须把三个投影展开，展开方法是（）A.正面保持不变B.水平面绕OX轴向上旋转90°C. 水平面绕OX轴向下旋转90°D.侧面绕OZ轴向右旋转90°E. 侧面绕OZ轴向左旋转90°3.三视图之间的投影关系可以归纳为（）A.主、俯视图宽相等B.主、左视图高平齐C.俯、左视图长对正D. 主、俯视图长对正E.俯、左视图宽相等4.关于直线的投影特性，下列说法正确的是（）A.直线倾斜于投影面，投影变短线B.直线平行于投影面，投影现实长C.直线垂直于投影面，投影聚一点D. 直线平行于投影面，投影聚一点E. 直线垂直于投影面，投影现实长5.图框的格式有（）A.加宽B.留有装订边C.不留装订边D.加粗E.加长6.曲面立体一般需要标出（）方向的尺寸A.长度B.宽度C.高度D.径向E.轴向7.关于轴测投影的基本特性，下列说法正确的是（）A.空间相平行的线段，在同一轴测投影中一定相互平行B.与直角坐标轴平行的线段，其轴测投影与相应的轴测轴平行C.与轴测轴平行的线段，按该轴的轴向伸缩系数进行度量D与轴测轴倾斜的线段，也可按该轴的轴向伸缩系数进行度量.E.绘制轴测轴时，不必沿轴向测量尺寸三、判断题（）1.圆柱的主视图和左视图都是一个长方形线框，其投影的含义相同。

《机械制图》试题(适用于2011级机电数控专业中职学生，闭卷考试,满分500分)一、选择题（共70题，每题3分，共210分）1. （5章2节）（1）用剖切面完全地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖 (C)局部剖 (D)断面（2）用剖切面局部地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖 (C) 局部剖 (D)断面（3）半剖视图以（）线为对称中心线。

（A）双点画线 (B)虚线 (C)细实线 (D) 细点画线（4）全剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D) 都有可能（5）机件向不平行于任何基本投影面的平面投影所得的视图叫（）。

（A）局部视图 (B) 斜视图 (C)基本视图 (D)向视图（6）在半剖视图中半个视图与半个剖视图的分界线用（）。

（A）粗实线 (B)细实线 (C) 细点画线 (D)波浪线（7）机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。

（A）粗实 (B) 细实 (C)细点画 (D)波浪2. （5章3节）（8）在下图的A-A断面图中，选出正确的断面图（）。

A B C D（9）下图的A-A剖面图中，选出正确的断面图（）。

A B C D3. （5章4节）（10）下面中间的图用的是（）表达方法。

（A）局部剖视图（B）局部放大图（C）局部放大剖视图（D）局部剖视放大图（11）半剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（12）局部剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（13）六个基本视图中最常用的是（）视图。

（A）主、右、仰 (B) 主、俯、左 (C)后、右、仰 (D)主、左、仰（14）六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。

”（A）主俯仰右 (B)俯左后右 (C) 主左右后 (D)主仰后右（15）在局部剖视图中，视图与剖视部分的分界线用（）。

精心整理机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

34细实线画出，对称中心线和轴线用56789向左。

角度的尺寸数字一律按121516、三视图的投影规律长对正，高平齐，宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为A0、A1、A2、A3、A4。

19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。

20标题栏应位于图纸的右下方标题栏中的文字方向为看图方向。

21．比例是指图中图形与其实物相应要素之比。

图样上标注的尺寸应是机件的实际尺寸，与所采用的比例无关。

22．常用比例有原值、放大和缩小三种；比例1：2是指实物是图形相应要素的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

精心整理23、图时应尽量采用原值比例，需要时也可采用放大或缩小的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的实际大小。

24．汉字应用仿宋体书写，数字和字母应书写为斜体或正体。

25．字号指字体的高度，图样中常用字号有10、7、5、3.5号四种。

26．常用图线的种类有实线、虚线、间隔画线、点划线、双点划线、三点画线、点线等八种。

27．图样中，机件的可见轮廓线用粗实线，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用点划线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的1/2。

28．图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。

29、标注尺寸的三要素是尺寸数字、尺寸界限、尺寸线3133363738404142三种。

43．与一个投影面垂直的直线，一定与其他两个投影面平行，这样的直线称为投影面的垂直线44．与一个投影面平行，与其他两个投影面倾斜的直线，称为投影面的平行线，具体又可分为水平线、正平线、侧平线。

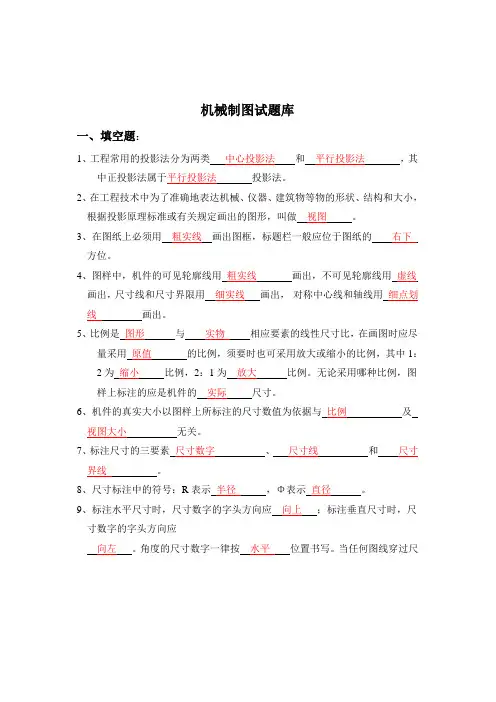

机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。

无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号：R表示半径，Φ表示直径。

9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连接线段三种。

11、绘图板是用来固定图纸，丁字尺是用来画水平线。

12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。

13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。

14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。

15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/2。

16、三视图的投影规律长对正，高平齐，宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为 A0、A1、A2、A3、A4。

19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。

四、补画第三视图。（2×10分）
三（1）
三（2）
五、将主视图改画成全剖视图。（15分）
六、补全螺栓联结图中所缺的线条。（15分）
七、在下面零件图中：（1）在A、B、C、D面标注粗糙度（Ra值为6.3）（5分）。（2）标注其余粗糙度为Ra12.5（5分）。（3）指出长、宽、高三个方向的尺寸基准（5分）。
三（1）
三（2）
五、将主视图改画成全剖视图。（15分）
六、补全螺栓联结图中所缺的线条。（15分）
七、在下面零件图中：（1）主视图为什么种类剖视图（5分）。（2）标注全部粗糙度为Ra12.5（5分）。（3）指出长、宽、高三个方向的尺寸基准（5分）。
《机械制图》试卷10答案
试题
1
2
3
4
5
6
7
8
9
10
合计
二、作平面四边形ABCD的投影。(10分)
三、补齐图形中的线条。（10分）
四、补画三视图中剩余的视图。（2×10分）
三（1）
三（2）
五、将主视图改画成阶梯剖视图。（15分）
六、补全螺钉联结图中所缺的线条。（15分）
七、在下面零件图中：（1）标注两孔的直径尺寸（按实际尺寸量取）（5分）。（2）标注两孔的粗糙度为Ra6.3（5分）。（3）指出高度方向的尺寸基准（5分）。
六、补全螺栓联结图中所缺的线条。（15分）
七、在下面零件图中：（1）图形是么种类剖视图（5分）。（2）标注孔糙度为Ra6.3（5分）。（3）标注孔的尺寸为φ24，外圆的尺寸为φ60（5分）。
《机械制图》试卷6答案
试题
1
2
3
4
5
6
7
8
9
10

机械制图试题及答案一、单选题（共50题，每题1分，共50分）1、一直线对另一直线或一平面对另一平面的倾斜程度，称为______。

A、弧度B、锥度C、斜度正确答案：C2、投射线与投影面______的平行投影法称为斜投影法。

A、垂直B、倾斜C、均可正确答案：B3、当圆的直径小于______mm时，可以用细实线代替细点画线。

A、15B、8C、10正确答案：B4、比例中，1 ：5是______比例。

A、缩小比例B、原值比例C、放大比例正确答案：A5、主视图反映物体的上、下和左、______的相对位置关系。

A、前B、右C、后正确答案：B6、尺寸线和尺寸界线用______绘制。

A、粗实线B、细实线C、细虚线正确答案：B7、展开三视图后，原OY轴剪开后，变成了OYH和______。

A、OYNB、OYBC、OYW正确答案：C8、垂直于水平面的直线称为______。

A、铅垂线B、正垂线C、侧垂线正确答案：A9、图样中数字和字母可写成斜体，斜体字与水平基准线约成______。

A、45度B、75度C、30度正确答案：B10、尺寸线和尺寸界线用______画出。

A、细实线B、细虚线C、粗实线正确答案：A11、以下是定形尺寸的______。

A、两者都是B、圆心C、圆的半径正确答案：C12、注写线性尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由______向______书写，字头向上。

A、右，左B、下，上C、上，下D、左，右正确答案：D13、在三视图的展开过程中，水平面绕OX轴向下旋转______。

A、90°B、145°C、45°正确答案：A14、下面属于投影面垂直面的是______。

A、铅垂线B、正平面C、侧垂面正确答案：C15、一般情况下，标题栏位于图纸的______。

A、右上角B、左上角C、右下角D、左下角正确答案：C16、在三视图的展开过程中，______面不动。

A、侧B、正C、水平正确答案：B17、虚线以及各种点画线相交时应恰当地相交于______。

第二学期机械制图期末试题班级_______ 姓名_______ 分数_______一.选择题（40分每题2分）1.主视图反映物体的。

（）A长度和宽度 B长度和高度 C高度和宽度 D长度、高度和宽度2.局部视图的断裂处边界应以哪种线条表示。

（）A粗实线 B虚线 C波浪线 D点画线3.表示各基本几何体之间相对位置的尺寸称为。

（）A定形尺寸 B定位尺寸 C总体尺寸 D结构尺寸4.俯视图和左视图具有相同的。

（）A高和长 B长 C宽 D长和宽5.斜二轴测图各轴之间的轴间角为。

（）A∠XOY=∠XOZ=∠YOZ=120° B∠XOY=45°∠XOZ=135°∠YOZ=180°C∠XOY=90°∠XOZ =90°∠YOZ =180 °D ∠XOY=135°∠XOZ=90°∠YOZ=135°6.在工程图样中，不标注计量单位的符号或名称时，尺寸数值的单位是。

（）A米 B公分 C毫米 C微米7.下面描述正确的是。

（）A主视图只反映物体左、右的相对位置关系B主视图只反映的前、后和左、右的相对位置关系C主视图反映物体的上、下和前、后的相对位置关系D主视图反映物体的上、下和左、右的相对位置关系8.确定图形中各部分几何形状大小的尺寸称为。

（）A定位尺寸 B定形尺寸 C总体尺寸 D结构尺寸9.基本视图主要用于表达零件在基本投影上的。

（）形状A内部 B外部 C前后 D左右10.根据投影面展开的法则，三个视图的相互位置必然是以（）为主。

A左视图 B主视图 C俯视图 D任一视图11.下面比例中表示放大比例的是。

（）A 2:1B 1：2C 1：112.角度尺寸在标注时，尺寸数字一律。

（）A水平 B垂直 C 倾斜 D随意13.下列缩写词中表示均布的意思是。

（）A SRB EQSC CD R14.正等轴测图中，为了作图方便，轴向伸缩系数一般取。

机械制图测试题1. 左视图圆弧连接中已知圆弧的半径是[单选题] *A.R6B.R14C.R18(正确答案)D.R502. 圆柱销孔Φ3H7的定位尺寸是[单选题] *A.3B.6C.8D.10(正确答案)3. 图中尺寸2×Φ12H7孔的定位尺寸是[单选题] *A.20B.25(正确答案)C.30D.324. 断裂处的边界线用( )图线绘制。

[单选题] *A.粗实线B.细实线C.点画线D.波浪线(正确答案)5. 比例 1 : 3是( )比例。

[单选题] *A.放大B.缩小(正确答案)C.原值D.优先选用的6. “没有规矩，不成方圆”，反映了我国在古代对( )作图已有深刻的理解和认识。

[单选题] *A.尺、规(正确答案)B.铅笔C.图纸D.图板7. 在标注球的半径时应在尺寸数字前加 [单选题] *A.RB.ΦC.SΦD.SR(正确答案)8. 平面立体尺寸标注时，如果在边长尺寸数字前加注“□”符号，表示该图形是 [单选题] *A.正方形(正确答案)B.长方形C.三角形D.圆形9. 丁字尺可用来直接画 [单选题] *A.竖直线B.水平线(正确答案)C.曲线D.斜线10. 以下关于斜度说法正确的是 [单选题] *A.一直线对另一平面的倾斜程度称为斜度B.斜度的标注和锥度一样C.标注斜度时，斜度符号和斜度方向一致(正确答案)D.以上说法都不对11. 在局部放大图的上方应标注局部放大图所采用的比例，下列可以表示原图是1：1的图样上的局部放大视图比例的是 [单选题] *A.5：1(正确答案)B.1：1C.1：5D.1：6.512. 若采用1：2的比例绘制一个长度为40mm的线段，其绘图长度为 [单选题] *A.8mmB.20mm(正确答案)C.4mmD.16mm13. 用已知半径的圆弧连接两已知直线时，要确定 [单选题] *A.圆心位置和圆弧的角度B.圆弧的起点和终点C.圆心位置和切点位置(正确答案)D.以上都不对14. 标题栏中的文字方向为 [单选题] *A.向上B.向下C.向右D.看图方向(正确答案)15. 国家标准规定，书写汉字时，如果现在字高是5，要写更大一级的字，字高应为 [单选题] *A.3B.4C.7(正确答案)D.1016. 绘制机械图样时，粗实线一般表示 [单选题] *A.轴线B.基准线C.不可见轮廓线D.可见轮廓线(正确答案)17. 绘制机械图样时，粗虚线表示 [单选题] *A.不可见轮廓B.轴线C.边界线D.允许表面处理的线(正确答案)18. 下图中加“()”的尺寸表示此尺寸是 [单选题] *A.错误尺寸B.不重要尺寸C.参考尺寸(正确答案)D.需要修改的尺寸19. 下图中左右两边的半圆槽的定位尺寸是[单选题] *A.42B.26C.107(正确答案)D.12820. 以下关于图线画法说法错误的是 [单选题] *A.细虚线与其他线相交时尽量交于画，避免交于空白处B.细虚线直接在粗实线延长线上相接时，细虚线应留出空隙C.细虚线与粗实线垂直相接时留空隙(正确答案)D.细点画线与其他线相交时尽量交于画，避免交于点和空白处21. 图样所标注的尺寸，未另加说明时，则指 [单选题] *A.所示机件的最后完工尺寸(正确答案)B.所示机件的原料尺寸C.所示机件的加工中尺寸D.所示机件的粗加工尺寸22. 以一边端面为基准，分层注写的轴向尺寸的标注形式为 [单选题] *A.链式B.坐标式(正确答案)C.综合式D.封闭式23. 机械制图中一般不标注单位，默认单位是 [单选题] *A.mm(正确答案)B.cmC.mD.dm24. 线段连接两已知弧时，须使线段同时与两弧 [单选题] *A.相交B.相离C.相切(正确答案)D.以上都可以25. 标注尺寸的起点称为尺寸的 [单选题] *A.尺寸线B.尺寸基准(正确答案)C.尺寸界线D.尺寸数字26. 在一个2：1绘图比例的图样上，一个尺寸标注为4mm的线段，其实长为 [单选题] *A.2mmB.4mm(正确答案)C.8mmD.16mm27. 下图中不应当标注的尺寸是[单选题] *A.Φ20B.16(正确答案)C.22D.628. 国家标准中规定图样中汉字的字体是 [单选题] *A.宋体B.长仿宋体(正确答案)C.黑体D.楷体29. 世界上第一台平台式自动绘图机诞生于 [单选题] *A.20世纪50年代(正确答案)B.20世纪40年代C.20世纪60年代D.20世纪70年代30. 留有装订边时，图幅幅面上装订边宽a为 [单选题] *A.5mmB.10mmC.20mmD.25mm(正确答案)31. 在进行零件的尺寸标注时，尺寸标注形式不合理的是 [单选题] *A.链式B.封闭式(正确答案)C.坐标式D.综合式32. 机械制图中通常采用两种线宽，粗、细线的比例为 [单选题] *A.1:2B.2:1(正确答案)C.1:3D.3:133. 某正圆锥锥高20mm，底圆半径为5mm，则锥度为 [单选题] *A.1：4B.4：1C.1：2(正确答案)D.2：134. 某产品机件用缩小一倍的比例绘图，在零件标题栏比例项中应填 [单选题] *A.缩小一倍B.0.5：1C.2：1D.1：2(正确答案)35. 国家标准中，字体高度序列的公比为 [单选题] *A.1.5B.2C.(正确答案)D.3.536. 下面的斜度符号标注正确的是 [单选题] *A.∠1：3(正确答案)B.∠3：1C.∠1：2.5D.∠2.5：137. 平面图形中的尺寸中按作用可分为 [单选题] *A.已知尺寸和未知尺寸B.可求尺寸和不可求尺寸C.定形尺寸和定位尺寸(正确答案)D.外形尺寸和内部尺寸38. 制图国家标准规定，字体的号数单位为 [单选题] *A.分米B.厘米C.毫米(正确答案)D.微米39. 画圆需要的工具是以下哪个 [单选题] *A.圆规(正确答案)B.丁字尺C.三角板D.曲线板40. 在图样上绘制一条20毫米的线段来表达实际长为40毫米的物体，其绘图比例为 [单选题] *A.1：1B.2：1C.1：2(正确答案)D.1：441. 以下说法错误的是 [单选题] *A.平面立体尺寸标注时，如果在边长尺寸数字前加注“”符号，表示该图形是正方形。
