反循环气动潜孔锤工艺应用说明
一、技术原理说明：
反循环钻进技术，是多工艺空气钻进技术中的一个重要组成部分，也是空气钻进技术在碎岩方法上的一项重大突破。
目前此种钻进技术发展迅速，应用范围越来越广。
反循环的工作原理是：采用全液压动力头钻机时，动力头下部安装一气盒子，通过气盒子进气口将压缩空气直接送入到双壁钻杆环状间隙，驱动反循环潜孔锤工作，然后从钻头底部进入内管中空通道返回地表。
这种钻进工艺最大的优点是：排渣断面小，不受孔径限制，上返风速高，排渣干净，不重复碎岩，钻进效率高，钻头寿命长，从而节约了供风量，减少了功率消耗和设备数量。
同时也能有效的解决粉尘对环境和人员设备的危害。
二、应用领域：
可广泛应用于砂金勘探、喀斯特等特殊地质结构区域施工、地热井施工、煤层气井施工、地源热泵钻井施工等。
反循环工艺施工现场照片（图1）反循环砂金勘探现场照片（图2）
反循环潜孔锤结构示意图（图3）
双壁钻具照片（图4）
反循环钻具与全液压动力头钻机连接示意图（图5）
使用全液压车载动力头钻机进行反循环连续取样示意图（图6）
三、总结：
应用该技术不仅可以大幅度地提高钻进效率，而且能减轻工人劳动强度,实现劳动过程机械化。
其以钻进硬岩效率高、成本低、事故少、成井质量好等优越性，由于反循环气动潜孔锤钻进技术具有一系列的优点，在正循环钻进方法显得
无能为力的条件下，有效的解决了许多技术难题，正受到钻探行业的普遍青睐。

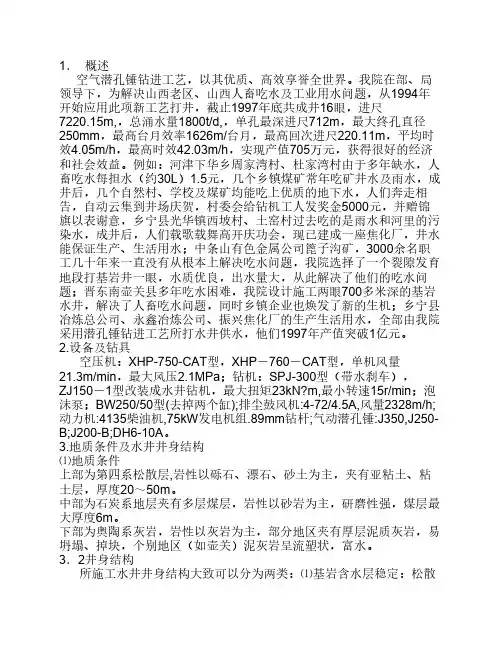

1．概述空气潜孔锤钻进工艺，以其优质、高效享誉全世界。
我院在部、局领导下，为解决山西老区、山西人畜吃水及工业用水问题，从1994年开始应用此项新工艺打井，截止1997年底共成井16眼，进尺7220.15m,，总涌水量1800t/d,，单孔最深进尺712m，最大终孔直径250mm，最高台月效率1626m/台月，最高回次进尺220.11m，平均时效4.05m/h，最高时效42.03m/h，实现产值705万元，获得很好的经济和社会效益。
例如：河津下华乡周家湾村、杜家湾村由于多年缺水，人畜吃水每担水（约30L）1.5元，几个乡镇煤矿常年吃矿井水及雨水，成井后，几个自然村、学校及煤矿均能吃上优质的地下水，人们奔走相告，自动云集到井场庆贺，村委会给钻机工人发奖金5000元，并赠锦旗以表谢意，乡宁县光华镇西坡村、土窑村过去吃的是雨水和河里的污染水，成井后，人们载歌载舞高开庆功会，现已建成一座焦化厂，井水能保证生产、生活用水；中条山有色金属公司篦子沟矿，3000余名职工几十年来一直没有从根本上解决吃水问题，我院选择了一个裂隙发育地段打基岩井一眼，水质优良，出水量大，从此解决了他们的吃水问题；晋东南壶关县多年吃水困难，我院设计施工两眼700多米深的基岩水井，解决了人畜吃水问题，同时乡镇企业也焕发了新的生机；乡宁县冶炼总公司、永鑫冶炼公司、振兴焦化厂的生产生活用水，全部由我院采用潜孔锤钻进工艺所打水井供水，他们1997年产值突破1亿元。
2.设备及钻具空压机：XHP-750-CAT型，XHP－760－CAT型，单机风量21.3m/min，最大风压2.1MPa；钻机：SPJ-300型（带水刹车），ZJ150－1型改装成水井钻机，最大扭矩23kN?m,最小转速15r/min；泡沫泵；BW250/50型(去掉两个缸);排尘鼓风机:4-72/4.5A,风量2328m/h;动力机:4135柴油机,75kW发电机组.89mm钻杆;气动潜孔锤:J350,J250-B;J200-B;DH6-10A。
空气潜孔锤取心跟管钻进技术一、基本概况空气潜孔锤取心跟管钻进技术针对河床、滑坡、等堆积地层，采用空气钻进而研发的一种钻探新方法，具有钻进速度快、取心质量好、不破坏植被和不影响地层稳定性等优势；主要用于浅部地质钻探（绿色钻探、砂卵砾石层钻探等），水利水电、滑坡等工程地质勘察领域。
该技术通过“优质、高效”的途径，解决了各种堆积地层的岩心质量较差和钻进效率较低等问题；可“以钻代槽”，避免槽探对植被的破坏。
二、技术主要内容空气潜孔锤取心跟管钻进技术采用风动钻进原理，将基础工程中的潜孔锤跟管钻进与岩心钻探领域的回转取心钻进组合，通过优化结构，优势互补，形成一种取心质量好、钻进速度快的钻进新方法，为工程地质勘察提供有效的技术手段。
其核心技术是潜孔锤取心跟管钻具。
图1 空气潜孔锤取心跟管钻具空气潜孔锤取心跟管钻进技术主要由中心取心钻具、套管靴总成组成。
前者执行取心钻进任务，并随钻带动后者跟进套管；后者执行推动套管随钻向孔底延伸，实现随钻跟管钻进。
整套钻具结构简单，使用简便。
中心钻具属于可提升部分，完成取心钻进回次后，可随钻杆被提到地表。
套管靴总成由套管钻头等三个零件组成。
该总成直接连接在套管下端，由中心钻具带动套管钻头旋转，承担跟管任务，钻孔施工期间，始终留在孔内隔离孔壁。
空气潜孔锤取心跟管钻进技术钻进原理：回转取心钻具，进行冲击取心钻进；同时，通过传扭副带动套管钻头回转，使其保持同步冲击回转钻进，并靠承传压付使套管向孔底延伸，而套管不回转。
钻进回次结束，直接将中心取心钻具提到地表进行取心，而管靴总成仍留在孔内；加长套管后，再将钻具下到孔底并与套管靴总成自动连接，可进行下一回次钻进。
表1 潜孔锤取心跟管钻具规格及其主要技术指标钻具名称 Φ127取心跟管钻具Φ146取心跟管钻具Φ168取心跟管钻具钻具规格/mm Ф127 Φ146 Ф168钻孔直径/mm Φ132 Φ152 Ф176岩心直径/mm Ф54.5 Φ67 Ф75跟进套管/mm Ф127 Φ146 Ф168钻头类型 球齿合金钻头 球齿合金钻头 球齿合金钻头钻具长度/mm 1570（外管1米）2570（外管2米）1525（外管1米）2525（外管2米）1710（外管1米）三、重要意义及应用情况1、成果的重要意义现阶段及相当长时间，我国高原等植被脆弱地区地质勘探，铁路等基础设施，水利水电和滑坡等工程地质勘察，其各种堆积地层钻探工作量巨大；“一带一路”向外延伸沿线的铁路、公路等基础设施建设，也将有巨大的工程地质勘察工作，该技术具有巨大市场，应用前景非常广阔。
空气潜孔锤钻进工艺嘿，咱今天就聊聊这空气潜孔锤钻进工艺。
这玩意儿可厉害啦！就像个超级战士，在地下世界冲锋陷阵。
空气潜孔锤钻进，那可是个充满挑战和惊喜的过程。
想象一下，一个巨大的钻头，像一头凶猛的野兽，狠狠地咬进大地的怀抱。
而空气潜孔锤呢，就像是这野兽的心脏，不断地跳动，为钻头提供强大的动力。
它的工作原理其实并不复杂。
压缩空气通过钻杆进入潜孔锤，推动锤头高速冲击岩石。
这冲击的力量，那可真是惊人！就好像无数个小锤子，不停地敲打，把坚硬的岩石一点点地打碎。
这过程，不就像一个勇敢的战士，拿着武器，与敌人展开激烈的战斗吗？在实际应用中，空气潜孔锤钻进工艺有很多优势。
首先，它钻进速度快。
那速度，简直就像火箭一样，嗖的一下就钻进了地下。
相比传统的钻进方法，它能节省大量的时间。
这对于那些着急完成工程的人来说，可真是个大宝贝。
其次，它对地层的适应性强。
不管是硬岩还是软岩，它都能轻松应对。
就像一个万能的工具，不管遇到什么难题，都能找到解决办法。
这一点，可让很多工程师们省了不少心。
而且，空气潜孔锤钻进工艺还能提高钻孔的质量。
钻出的孔壁光滑，直径均匀，就像用尺子量过一样。
这对于后续的工程施工来说，可是非常重要的。
不过，空气潜孔锤钻进工艺也不是完美无缺的。
它对压缩空气的要求比较高。
如果压缩空气的压力不够，或者质量不好，就会影响钻进的效果。
这就像一个运动员，如果没有足够的氧气供应，就无法发挥出自己的最佳水平。
还有啊，操作空气潜孔锤钻进设备也需要一定的技术和经验。
如果操作人员不熟练，就容易出现问题。
这就像开车一样，新手司机和老司机的水平肯定不一样。
但是，这些问题都不能阻挡空气潜孔锤钻进工艺的发展。
随着技术的不断进步，这些问题都在逐渐得到解决。
现在，越来越多的工程都开始采用空气潜孔锤钻进工艺，它的应用前景一片光明。
总之，空气潜孔锤钻进工艺是一种非常有前途的钻进方法。
它就像一颗闪亮的星星，在地下工程领域绽放着光芒。
让我们期待它在未来能为我们带来更多的惊喜吧！。

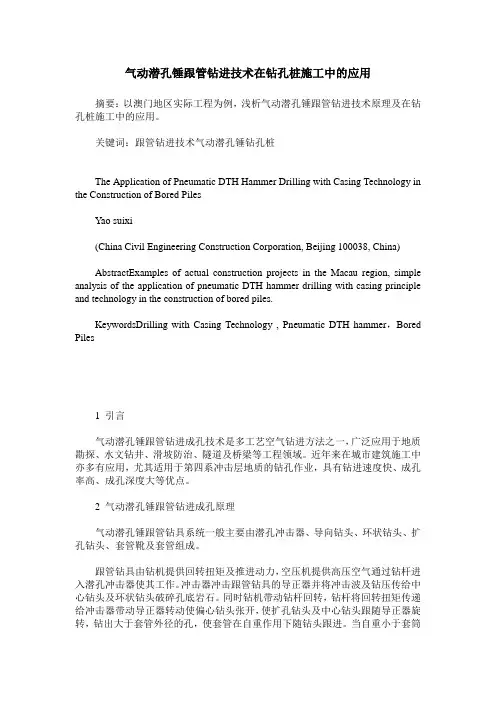

气动潜孔锤跟管钻进技术在钻孔桩施工中的应用摘要：以澳门地区实际工程为例，浅析气动潜孔锤跟管钻进技术原理及在钻孔桩施工中的应用。
关键词：跟管钻进技术气动潜孔锤钻孔桩The Application of Pneumatic DTH Hammer Drilling with Casing Technology in the Construction of Bored PilesYao suixi(China Civil Engineering Construction Corporation, Beijing 100038, China)AbstractExamples of actual construction projects in the Macau region, simple analysis of the application of pneumatic DTH hammer drilling with casing principle and technology in the construction of bored piles.KeywordsDrilling with Casing Technology , Pneumatic DTH hammer，Bored Piles1 引言气动潜孔锤跟管钻进成孔技术是多工艺空气钻进方法之一，广泛应用于地质勘探、水文钻井、滑坡防治、隧道及桥梁等工程领域。
近年来在城市建筑施工中亦多有应用，尤其适用于第四系冲击层地质的钻孔作业，具有钻进速度快、成孔率高、成孔深度大等优点。
2 气动潜孔锤跟管钻进成孔原理气动潜孔锤跟管钻具系统一般主要由潜孔冲击器、导向钻头、环状钻头、扩孔钻头、套管靴及套管组成。
跟管钻具由钻机提供回转扭矩及推进动力，空压机提供高压空气通过钻杆进入潜孔冲击器使其工作。
冲击器冲击跟管钻具的导正器并将冲击波及钻压传给中心钻头及环状钻头破碎孔底岩石。

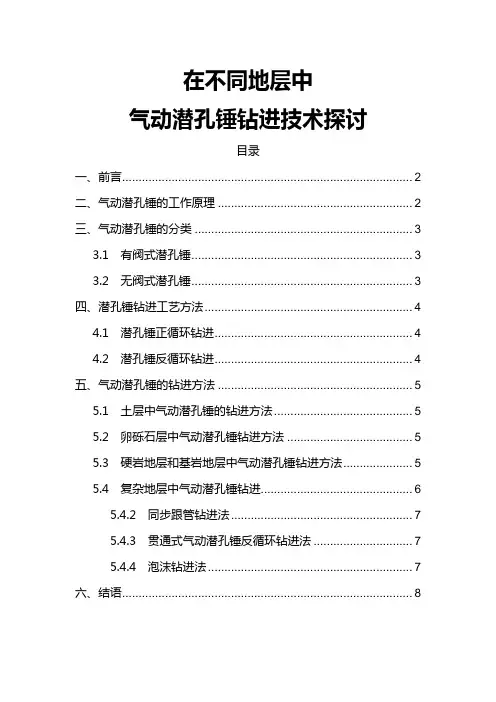

在不同地层中气动潜孔锤钻进技术探讨目录一、前言 (2)二、气动潜孔锤的工作原理 (2)三、气动潜孔锤的分类 (3)3.1 有阀式潜孔锤 (3)3.2 无阀式潜孔锤 (3)四、潜孔锤钻进工艺方法 (4)4.1 潜孔锤正循环钻进 (4)4.2 潜孔锤反循环钻进 (4)五、气动潜孔锤的钻进方法 (5)5.1 土层中气动潜孔锤的钻进方法 (5)5.2 卵砾石层中气动潜孔锤钻进方法 (5)5.3 硬岩地层和基岩地层中气动潜孔锤钻进方法 (5)5.4 复杂地层中气动潜孔锤钻进 (6)5.4.2 同步跟管钻进法 (7)5.4.3 贯通式气动潜孔锤反循环钻进法 (7)5.4.4 泡沫钻进法 (7)六、结语 (8)一、前言气动潜孔锤钻进广泛应用在露天开采和采石工作水井钻进、矿物勘探、桩孔钻进、现场勘察、岩层加固、桩墙钻进、地层锚固、特殊的地下钻进、地热孔钻进、通讯孔钻进、浅孔钻进、排水管和接地杆的安装等。
这样会遇到各种不同的地层情况。
二、气动潜孔锤的工作原理在气动潜孔锤钻进过程中，高压空气驱动冲击器内的活塞作高频往复运动。
并将该运动所产生的动能源源不断的传递到钻头上，使钻头获得一定的冲击功。
钻头在该冲击功的作用下，连续的对孔底岩石施行冲击。
岩石在该冲击功的作用下，形成体积破碎。
同回转钻进相比，该工艺是以钻头冲击破碎岩石取代了切削岩石；以动载冲击代替了静载研磨，以岩石的体积破碎代替了研磨剪切破碎。
在潜孔锤钻进的同时，一部分被体积破碎下来的岩屑被具有一定压力及速度的空气吹离孔底，并排出孔口、减少了岩石重复破碎的机会。
所以气动潜孔锤有较高的钻进效率。
气动潜孔锤的选择主要涉及其性能参数（冲击功、冲击频率、冲击能量以及压缩空气耗用量）、钻进规程（风量、风压、钻压、转速）和钻头。
实际上良好的冲击器应达到两个指标：及有较高的破碎岩石效率和较长的钻具寿命。
三、气动潜孔锤的分类气动潜孔锤按配气类别分为两大类：有阀式潜孔锤和无阀式潜孔锤。

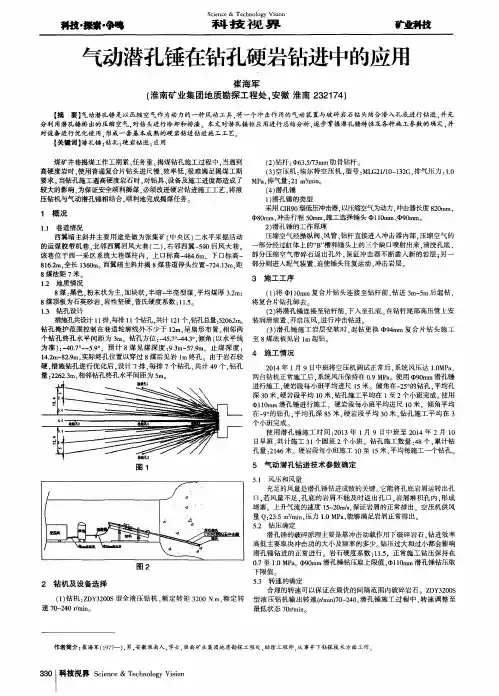

Science &Technology Vision科技视界煤矿井巷揭煤工作工期紧、任务重。
揭煤钻孔施工过程中,当遇到高硬度岩时,使用普通复合片钻头进尺慢、效率低,很难满足揭煤工期要求。
当钻孔施工遇高硬度岩石时,对钻具、设备及施工进度都造成了较大的影响,为保证安全顺利揭煤,必须改进硬岩钻进施工工艺,将液压钻机与气动潜孔锤相结合,顺利地完成揭煤任务。
1概况1.1巷道情况西翼暗主斜井主要用途是做为张集矿(中央区)二水平采掘活动的运煤胶带机巷,北邻西翼回风大巷(二),右邻西翼-590回风大巷。
该巷位于西一采区系统大巷煤柱内,上口标高-484.6m,下口标高-816.2m,全长1360m。
西翼暗主斜井揭8煤巷道停头位置-724.13m,距8煤法距7米。
1.2地质情况8煤:黑色,粉末状为主,加块状,半暗~半亮型煤,平均煤厚3.2m;8煤顶板为石英砂岩,岩性坚硬,普氏硬度系数:11.5。
1.3钻孔设计措施孔共设计11排,每排11个钻孔,共计121个,钻孔总量:5206.2m。
钻孔掩护范围控制在巷道轮廓线外不少于12m,呈扇形布置,相邻两个钻孔终孔水平间距为3m。
钻孔方位:-45.7°~44.3°,倾角(以水平线为准):-40.7°~-5.9°,预计8煤见煤深度:9.3m~57.9m,止煤深度:14.2m~82.9m,实际终孔位置以穿过8煤后见岩1m 终孔。
由于岩石较硬,措施钻孔进行优化后,设计7排,每排7个钻孔,共计49个,钻孔量:2262.3m,相邻钻孔终孔水平间距为5m。
图1图22钻机及设备选择(1)钻机:ZDY3200S 型全液压钻机,额定转矩3200N.m,额定转速70~240r/min。
(2)钻杆:Φ63.5/73mm 肋骨钻杆。
(3)空压机:埃尔特空压机,型号:MLG21/10-132G,排气压力:1.0MPa,排气量:21m 3/min。
(4)潜孔锤1)潜孔锤的类型采用CIR90型低压冲击器,以压缩空气为动力,冲击器长度820mm,Φ80mm,冲击行程50mm,施工选择锤头Φ110mm、Φ90mm。
浅谈气动潜孔锤钻进技术的应用摘要：气动潜孔锤钻进技术以其钻进效率高、钻孔质量好等一系列优点已被广泛应用，为使这一技术能够更好的应用，作者以实践为依据，参考有关技术资料，对气动潜孔锤钻进技术的应用进行了论述。
关键词：气动潜孔锤钻进技术一、前言气动潜孔锤钻进是当代多工艺空气钻进技术方法之一，由于它具有钻进效率高、钻孔质量好等一系列优点已被广泛应用，而且得到了大家的认可。
此项钻进技术迄今为止已有50多年历史，早期用于建筑业，随后扩展到采矿、钻凿水井。
我国于20世纪80年代初期，在基岩水井施工中开始应用这一技术。
经过几十年的科研开发和推广应用，现已取得了非常显著的成效，从根本上改变了长期存在的钻进效率低、成本高、成井质量差、出水量小、使用寿命短等问题。
二、气动潜孔锤钻进原理气动潜孔锤钻进是以压缩空气作为动力，推动潜孔锤工作，利用潜孔锤对钻头的往复冲击作用，来达到破碎岩石的目的，被破碎的岩屑随潜孔锤工作后排出的废气携带到地表。
由于用途范围的不断扩大，促进了潜孔锤向多品种（常规式、偏心式、中空式、多种口径）、大口径以及集束式发展。
三、气动潜孔锤钻进的优点1.适用于极硬、中硬地层中钻进，效率和成孔质量均很高。
2.所需钻压小。
一般钻压在10～30kN。
3.钻孔垂直度好。
4.设备损耗小。
与回转钻进相比，潜孔锤钻进所需扭矩较小，这样对设备的损耗相对很小。
5.潜孔锤钻进维修费用低，使用寿命长，每米进尺成本比一般回转钻进降低50%。
6.钻进时不用水，有效的解决了干旱缺水地区施工供水困难问题。
四、气动潜孔锤钻进技术参数1.风量、风速和风压风量的确定，一方面是要根据所用冲击器的性能而定，另一方面则要满足所需的上返风速。
因为岩屑在气流介质中由于本身的粘度、密度和形状的不同而具有不同的悬浮速度，因此要使岩屑有效的排出孔外，达到孔底干净，就必须采用大于岩屑悬浮速度的上返风速才行，这也是潜孔锤钻进时重要参数之一。
除了反循环气动潜孔锤钻进不受孔径的限制外，正循环钻进风量在钻杆与孔壁环状间隙中的上返流速，不少资料推荐宜在15m/s～30m/s。
气动潜孔锤双冲击跟管钻进技术郑英飞;王茂森;岳文斌【摘要】To solve the common problem of casing pipe breaking in DTH hammer drilling with casing and to increase the depth of drilling with casing, double shock of DTH hammer drilling with casing was adopted and casing pipe jar was designed to put external force to the top of the casing in the drilling process.By calculating the force of the jar and analyzing the factors on the maximum drilling depth of drilling with casing, this paper verifies that the impact generated by the jar can drive the casing follow-down smoothly, so as to solve the problem of casing pipe breaking and low depth of casing with drilling.%为了解决潜孔锤跟管钻进过程中经常发生的套管断裂问题以及增加套管跟管深度，采用了潜孔锤双冲击跟管钻进技术，设计了套管振击器，在钻进过程中对套管顶端施加外部作用力。
通过计算套管振击器产生作用力的大小和分析套管跟管最大深度的影响因素，验证了振击器产生的冲击力能够使套管顺利跟进，解决了套管断裂及跟管深度过低的问题。
【期刊名称】《探矿工程-岩土钻掘工程》【年(卷),期】2014(000)005【总页数】4页(P38-41)【关键词】气动潜孔锤;跟管钻进;套管断裂;双冲击;振击器;跟管深度【作者】郑英飞;王茂森;岳文斌【作者单位】吉林大学建设工程学院，吉林长春130026;吉林大学建设工程学院，吉林长春130026;吉林大学建设工程学院，吉林长春130026【正文语种】中文【中图分类】P634.51 概述钻探过程中，经常要穿过复杂的第四系地层，也经常要对付稳定性差的风化破碎带、裂隙溶洞和松软地层等，导致钻进困难，甚至是难以成孔。
