水文地质学基础第五章
图7a①),是反抗重力保 持于土中的最大持水度 。 这部分水与其下的
支持毛细水及潜水不发
生水力联系。
再往下进入支
持毛细水带,含水
量随着接近潜水面 而增高(图7a②)。 在潜水面上有 一个含水量饱和(
体积含水量等于孔
隙度)的带,称为毛
细饱和带(图7a③)
。
支持毛细水带中
含水量逐渐增加以至
达到饱和的原因：土 中的孔隙是由大小不
• 毛细力与重力的平衡如下图所示。
5.4 包气带水水分分布及运动
• 理想条件下(即 包气带由均质 土构成,无蒸发 与下渗,包气带
水水分分布稳
定时),含水量
的垂向分布如
图7(c）。
由地表向下某一深度
内含水量为一定值,相 当于残留含水量(Wc)。
残留含水量的构成
包括结合水、孔角毛细
水与部分悬挂毛细水(
杯充水后透水而不透气。将此多孔杯插入土中，经过一定时间，张力计中
的水与土中的水达到水力平衡，在弯管开口部分显示一个稳定的水位。由 此水位到放置多孔杯处的垂直距离就是毛细压头hc，为负的压力水头。 H=Z-hc
5.3 毛细上升高度与悬挂毛细水
• 饱水带中任一点的水头值H表示为: H = Z + hp • 包气带中任一点的水头值H为：
—毛细管直径，单位为mm。 D
• hc为毛细压力水
头，是一个负的
压力水头。
• 可以用张力计测 定包气带的毛细 压力水头(图)。 • 从图可以看出它 是一个负的压力 水头,故称为毛
细负压。
• 在饱水带中（用水力学原理）：测量任一点的压力水头—用测压管（压力
计） H=Z+hp • 在包气带中（测负压）：张力计是一端带有陶土多孔杯的充水弯管，多孔
支持毛细水及潜水不发
生水力联系。
再往下进入支
持毛细水带,含水
量随着接近潜水面 而增高(图7a②)。 在潜水面上有 一个含水量饱和(
体积含水量等于孔
隙度)的带,称为毛
细饱和带(图7a③)
。
支持毛细水带中
含水量逐渐增加以至
达到饱和的原因：土 中的孔隙是由大小不
• 毛细力与重力的平衡如下图所示。
5.4 包气带水水分分布及运动
• 理想条件下(即 包气带由均质 土构成,无蒸发 与下渗,包气带
水水分分布稳
定时),含水量
的垂向分布如
图7(c）。
由地表向下某一深度
内含水量为一定值,相 当于残留含水量(Wc)。
残留含水量的构成
包括结合水、孔角毛细
水与部分悬挂毛细水(
杯充水后透水而不透气。将此多孔杯插入土中，经过一定时间，张力计中
的水与土中的水达到水力平衡，在弯管开口部分显示一个稳定的水位。由 此水位到放置多孔杯处的垂直距离就是毛细压头hc，为负的压力水头。 H=Z-hc
5.3 毛细上升高度与悬挂毛细水
• 饱水带中任一点的水头值H表示为: H = Z + hp • 包气带中任一点的水头值H为：
—毛细管直径，单位为mm。 D
• hc为毛细压力水
头，是一个负的
压力水头。
• 可以用张力计测 定包气带的毛细 压力水头(图)。 • 从图可以看出它 是一个负的压力 水头,故称为毛
细负压。
• 在饱水带中（用水力学原理）：测量任一点的压力水头—用测压管（压力
计） H=Z+hp • 在包气带中（测负压）：张力计是一端带有陶土多孔杯的充水弯管，多孔
供水水文地质
供水水文地质供水水文地质第一章地质基础知识§1.1 地球的构造与形态1、地球的构造与形态1、地球赤道半径6378.16km，极半径6356.755km，两者相差约21.4km2、地球内圈特征：地壳（莫霍面）地幔（古登堡面）地核P33、外圈特征：大气圈、水圈、生物圈P44、地壳表面特征：最高：喜马拉雅山的珠穆朗玛峰，海拔8844.43m最深：太平洋的马里亚纳海沟，海平面以下11034m5、陆地地形：山地，丘陵，平原，高原，盆地，洼地 P56、海底地形：大陆架，大陆坡，大陆基，海沟，岛弧，深海（大洋）盆地，洋中脊等大陆架——紧邻陆地的、地势平坦的浅海水底平原三、地壳的物质组成地壳上以氧硅铝为主钙钠钾亦较多地壳下依氧硅为主其他元素含量减少镁铁增加一、主要造岩矿物的特征1. 矿物的概念——具一定化学成分和物理性质的自然元素和天然化合物，一般为结晶质。
2.矿物是地壳的基本组成部分是矿石和岩石的组成单位3.矿物的主要性质详见P8表格矿物的主要物理性质：晶形、颜色、光泽、条痕、硬度、解理和断口、相对密度等二、岩石的分类P9岩石(rock)——在各种地质条件下一种或多种矿物组成的自然集合体。
按成因分为三大类：岩浆岩(magmatic rock)、沉积岩(sedimentary rock)、变质岩(metamorphic rock)1. 岩浆岩岩浆沿着地壳岩石的裂隙上升到地壳范围内或喷出地表，热量逐渐散失，最后冷却凝固而成的岩石就叫岩浆岩，又称火成岩。
1.1岩浆上升侵入周围岩层中所形成的岩石称为侵入岩，侵入岩又可分为深成岩和浅成岩两大类。
在地壳深处冷凝成的岩石叫深成岩产状多为岩基和岩株例：橄榄岩、辉长岩、闪长岩、花岗岩在地表深度较小处冷凝成的岩石叫浅成岩产状为岩盘、岩床、岩脉等例：闪长玢岩、花岗斑岩1.2岩浆喷出地表形成的岩浆岩称为喷出岩，又称火山岩，产状为岩流和火山锥例：玄武岩、安山岩、流纹岩岩浆岩的产状，是指岩浆岩在空间的位置、形态和大小1.3岩浆岩的结构——组成岩石的矿物的结晶程度、晶粒大小、晶体形状，及其相互结合的方式。
供水水文地质5
第二章 地质基础知识
2.1 2.2 地球的构造与形态 矿 物
2.3
2.4
岩 石
岩层的地质时代
2. 3
概 述 一、岩浆岩 二、沉积岩
岩
石
三、变质岩
返回
二、 沉积岩
作 业 5
（一） 沉积岩的形成 （二） 沉积岩的特征
（三） 沉积岩的分类及各类沉积岩特征
（四）松散沉积物
返回
作
一、名词解释
业 5
1、碎屑结构；2、“有效粒径”
黏土 为松散的土状岩石，含黏土颗粒在50%以上。 据黏土颗粒、砂粒等含量不同，有亚黏土（黏 粒含量10%~30%）；亚砂土（黏粒含量3% ~10%）及砂土（黏粒含量＜3%）等过渡类型。 黏土根据其中所含主要矿物成分的不同又可分 为：高岭石黏土；蒙脱石黏土和水云母黏土。
返回
泥岩其成分与页岩相似，但层理不发育，具块状构造。
返回
砂岩 是由各种成分的
砂粒被胶结而成的岩石， 一般所说的砂岩是砂质 岩石的总称。其中砂粒 直径在2~0.05mm 之间。 胶结物可有泥质、钙质、 铁质和硅质等。碎屑成 分复杂，主要为石英和 长石，其次为云母，此 外，尚有一些重矿物、 碳酸盐类矿物和岩屑。
返回
石英砂岩：石英含量在90%以上，含少量长石及燧石；
碎石
圆砾 角砾
棱角形为主，粒径>20mm的颗粒超过全重的50%
圆形及亚圆形为主，粒径>2mm的颗粒超过全重的50% 棱角形为主，粒径>2mm的颗粒超过全重的50%
砾砂
砂 土 类 粗砂 中砂 细砂 粉砂 粉土类 粘性 土类 粉土 粉质粘土
粒径>2mm的颗粒占全重的25%~50%
粒径>0.5mm的颗粒超过全重的50% 粒径>0.25mm的颗粒超过全重的50% 粒径>0.075mm的颗粒超过全重的85% 粒径>0.075mm的颗粒不超过全重的50% 塑性指数3<Ip≤10 塑性指数10<Ip≤17
2.1 2.2 地球的构造与形态 矿 物
2.3
2.4
岩 石
岩层的地质时代
2. 3
概 述 一、岩浆岩 二、沉积岩
岩
石
三、变质岩
返回
二、 沉积岩
作 业 5
（一） 沉积岩的形成 （二） 沉积岩的特征
（三） 沉积岩的分类及各类沉积岩特征
（四）松散沉积物
返回
作
一、名词解释
业 5
1、碎屑结构；2、“有效粒径”
黏土 为松散的土状岩石，含黏土颗粒在50%以上。 据黏土颗粒、砂粒等含量不同，有亚黏土（黏 粒含量10%~30%）；亚砂土（黏粒含量3% ~10%）及砂土（黏粒含量＜3%）等过渡类型。 黏土根据其中所含主要矿物成分的不同又可分 为：高岭石黏土；蒙脱石黏土和水云母黏土。
返回
泥岩其成分与页岩相似，但层理不发育，具块状构造。
返回
砂岩 是由各种成分的
砂粒被胶结而成的岩石， 一般所说的砂岩是砂质 岩石的总称。其中砂粒 直径在2~0.05mm 之间。 胶结物可有泥质、钙质、 铁质和硅质等。碎屑成 分复杂，主要为石英和 长石，其次为云母，此 外，尚有一些重矿物、 碳酸盐类矿物和岩屑。
返回
石英砂岩：石英含量在90%以上，含少量长石及燧石；
碎石
圆砾 角砾
棱角形为主，粒径>20mm的颗粒超过全重的50%
圆形及亚圆形为主，粒径>2mm的颗粒超过全重的50% 棱角形为主，粒径>2mm的颗粒超过全重的50%
砾砂
砂 土 类 粗砂 中砂 细砂 粉砂 粉土类 粘性 土类 粉土 粉质粘土
粒径>2mm的颗粒占全重的25%~50%
粒径>0.5mm的颗粒超过全重的50% 粒径>0.25mm的颗粒超过全重的50% 粒径>0.075mm的颗粒超过全重的85% 粒径>0.075mm的颗粒不超过全重的50% 塑性指数3<Ip≤10 塑性指数10<Ip≤17
《水文地质》课件
● 06
第六章 总结与展望
水文地质的基本 概念
水文地质是研究地下水运动规律和地下水与地质环境关系 的学科，通过对地下水系统的深入了解，可以更好地应用 于环境保护和工程建设中。地下水的开发利用也是未来的 重要方向。
地下水运动规律
地下水循环
描述地下水在地球 中的循环方式
地下水排泄
解释地下水的排泄 方式
01 矿区地下水的运动规律
地下水在矿区中的流动特点
02 矿产开采影响
矿产开采对地下水资源的影响
03
矿产开采对地下水的影 响
矿产开采活动可能导致矿区地下水位下降，地下水紧缺，地 下水质污染等问题。矿产开采对周边环境和生态系统的影响 较大，需要进行科学评估和合理控制，以保护地下水资源的 可持续利用。
学习方法
结合理论与实 践
多进行案例分析
加强动手能力
多进行田野调查和 实验
评估方式
课堂测验
考察学生对课程内容的掌握程 度
作业与实验报告
加强学生的实践能力和独立思 考能力
参考书目
《水文地质学》
深入了解水文地质 领域的理论知识
《水文地质与 水文地质工程》
应用水文地质知识 解决实际工程问题
● 02
第2章 地下水的形成与分布
● 04
第4章 地下水与地质环境
岩溶地质特点
岩溶地质是一种特殊的地质构造，其特点包括岩溶溶蚀作用 强烈、地下水流动通道复杂等。岩溶地质景观丰富多样，例 如溶洞、溶岩地貌等，对地下水运动有重要影响。
岩溶地下水运动规律
溶蚀作用影响
溶蚀作用形成的裂 隙是地下水流动通
道
水文特性
地下水水位波动大， 水质多变
能够运用水文地质知识解决实际问题
水文地质讲义
水文地质学讲义
1.水文地质学的定义:
水文地质学是研究地下水的科学。
地下水：指赋存和运动于地表以下土层中和岩石空隙中的水。
水文地质学的研究内容
地下水本身：起源、分布、赋存状态、补给、径流、排泄、运动特征、水质、水量
地下水与周围环境的关系
利用地下水和防范地下水灾害
水文地质学的相关学科
1、与介质有关的
2、与水有关的
3、与运动规律有关的
4、新技术新方
法
水文地质学的分支学科
2.水文地质学在国民经济建设中的作用:
水在人类生产生活中起重要作用，而地下水是水资源的重要组成部分。
地下水是宝贵的资源
生活要用到地下水
工业要用地下水
农业要用地下水
地下水的其它用途
利用其热能：发电、工业锅炉、农业灌溉、医疗卫生
利用其化学成分：矿泉水、医疗保健、矿产资源、找矿作用 地下水对国民经济建设的不良影响
地下水对农业的影响：沼泽化、盐渍化
地下水对工矿业的影响：地下工程水灾、对地面建筑的影响
地下水使用不当引起的环境问题
过量开采地下水导致开采条件恶化
过量开采地下水造成地面沉降
大量开采地下水引起地面塌陷
某些地下水对人体的危害
地下水受污染的危害
3.地下水研究在煤矿勘查、建设和生产中的意义:
矿井水灾害
煤层顶板松散层含水体突水
煤层底板灰岩含水体突水
断层突水
陷落柱突水
老空区突水
矿井酸性水害
水资源利用：生活用水、工业用水（电厂用水）
第一章绪论。
《水文地质第五章》PPT课件
• 我国十个多山国家，山地占我国国土面积的33% • 山区与山间盆地交界的山麓倾斜地带也有一样特征
天山 昆仑山
阿尔泰山
阴山 祁连山
秦岭
喜马拉雅山
横断山
大兴安岭 长白山
太行山
软件
冲洪积扇
• 冲洪积扇构成了山前倾斜平原地下水含水层的 主体
• 洪积扇：含大量松散固体碎屑的洪流——出山 口——地势开阔、坡度变缓——洪积层
• 3、在物质分选性和磨圆度方面〔在水平方向上〕：粗粒 层表现较差----分选和磨圆度也逐渐增高
一、冲洪积扇中的地下水
• 以北京南口冲洪积扇为例，分析冲洪积扇中的地下 水在水质，水位，水量方面的特点
• 扇宽，10km，长20km
• 1、上部砂砾石带：有埋藏较深的潜水，直承受地表水和大气降水渗 入补给；含水层透水性强，厚度大，地形坡度大，径流条件好，地下 水水质好，总溶解固体较低。
• 山前倾斜平原：山区和平原相接的地带，常由 河流流出山口形成的冲积-洪积扇和山麓的坡积 -洪积裙彼此相连，形成沿山麓分布的山前倾斜 平原。
• 山前倾斜平原的规模大小不等，宽由数公里甚至可达 数十公里，长由数公里至数十公里，甚至可达数百公 里。
• 洪积扇出山口部位叫扇顶，扇的外围边缘局部叫扇缘， 从扇顶到扇缘之间地带叫扇中
水质好，与河水关系密 切，但厚度不大，分布 范围小，水位季节变化
其上通常没有细粒粘土
大。
质的覆盖层
雅鲁藏布江
2、河流的中游
• 在河流中游的低山丘陵区，以侧方侵蚀作用为主， 河床内横向环流冲刷凹岸，使粗大的砂卵石被搬 运到凸岸一边河底沉积下来，渐形成滨河浅滩。
• 洪水期滨河浅滩会沉积一些细粉砂和粘土物质， 便形成了河漫滩下粗上细的二元构造
天山 昆仑山
阿尔泰山
阴山 祁连山
秦岭
喜马拉雅山
横断山
大兴安岭 长白山
太行山
软件
冲洪积扇
• 冲洪积扇构成了山前倾斜平原地下水含水层的 主体
• 洪积扇：含大量松散固体碎屑的洪流——出山 口——地势开阔、坡度变缓——洪积层
• 3、在物质分选性和磨圆度方面〔在水平方向上〕：粗粒 层表现较差----分选和磨圆度也逐渐增高
一、冲洪积扇中的地下水
• 以北京南口冲洪积扇为例，分析冲洪积扇中的地下 水在水质，水位，水量方面的特点
• 扇宽，10km，长20km
• 1、上部砂砾石带：有埋藏较深的潜水，直承受地表水和大气降水渗 入补给；含水层透水性强，厚度大，地形坡度大，径流条件好，地下 水水质好，总溶解固体较低。
• 山前倾斜平原：山区和平原相接的地带，常由 河流流出山口形成的冲积-洪积扇和山麓的坡积 -洪积裙彼此相连，形成沿山麓分布的山前倾斜 平原。
• 山前倾斜平原的规模大小不等，宽由数公里甚至可达 数十公里，长由数公里至数十公里，甚至可达数百公 里。
• 洪积扇出山口部位叫扇顶，扇的外围边缘局部叫扇缘， 从扇顶到扇缘之间地带叫扇中
水质好，与河水关系密 切，但厚度不大，分布 范围小，水位季节变化
其上通常没有细粒粘土
大。
质的覆盖层
雅鲁藏布江
2、河流的中游
• 在河流中游的低山丘陵区，以侧方侵蚀作用为主， 河床内横向环流冲刷凹岸，使粗大的砂卵石被搬 运到凸岸一边河底沉积下来，渐形成滨河浅滩。
• 洪水期滨河浅滩会沉积一些细粉砂和粘土物质， 便形成了河漫滩下粗上细的二元构造
供水水文地质勘察查概论
§1 世界和我国的水资源概况
在怎样解决水源问题上，尽管专家们提出了各种设想，如海水淡化、 废水再生、拖运极地浮冰、开发山地冰川等，但最现实的办法仍然是进一 步开发与合理利用陆地上的地表和地下水资源。由于长期以来人们已大量 利用了地表水资源，使今后可供利用的地表水资源受到限制，故许多水资 源专家认为，在满足今后世界上日益增长的用水中，地下水资源将会越来 越重要。在地下水中，除了积极参与水循环，不断更新的部分外，还蕴藏 着大量的水体。据美国国家科学院院士Luna B. Leopold等人的计算，地球 上仅在地面以下800m深度内的地下水体积即达417×104km3，其储量大约是世 界河流、淡水湖、水库和内陆海水总储量的17.5倍。
§1 世界和我国的水资源概况
按照这个标准，中国人均水资源量处于缺水上下限（1000～5000 m3/ 人）的中低值，总体缺水。而且中国的水资源分布也极不均衡。北方地区 人均水资源量仅988 m3，低于1000 m3的重度缺水标准，黄河、淮河、海河 流域及内陆河流域共有11个省、市、区的人均水资源拥有量低于1750 m3 的缺水紧张线，其中山东为380 m3，河北为330 m3，北京不足300m3，天津 仅为150m3，成为世界上最缺水的地区之一。更为严峻的，部分地区严重 的水污染，造成合格水源减少，水质性缺水已威胁到我国业已不足的水资 源供给。例如，上海的水资源总量丰富，但由于受污染影响，人均水资源 拥有量仅为全国平均水平的40％，实际可供饮用的水仅占地表水资源的20 ％。为此，联合国已将中国列为全球13个最缺水的国家之一。
§1 世界和我国的水资源概况
（3）中国的水资源短缺
世界水资源研究所提出用四级水平来评估人均占有水资源量的多少： 人均占有水量小于1000 m3为最低水平，严重缺水；1000～5000 m3为低水 平，缺水；5000～10000 m3为中等水平，不缺水；＞10000 m3为高水平， 水资源丰富。此外，联合国可持续发展委员会将人均水资源量1750 m3确定 为缺水警告数了。

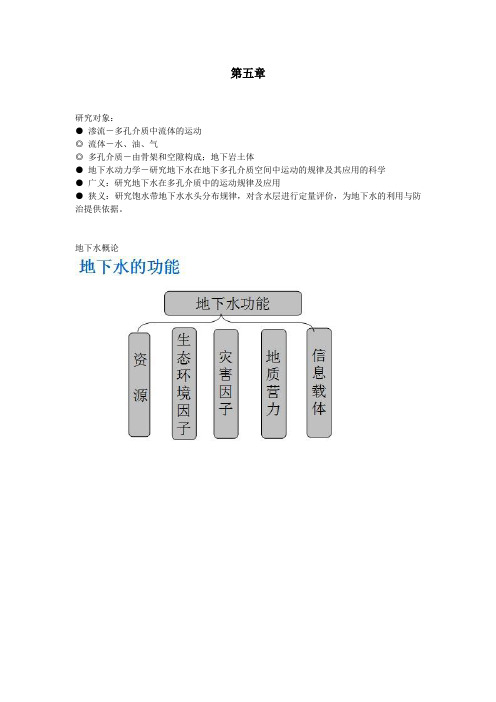

工程地质与水文地质总结之第五章
第五章
研究对象：
●渗流－多孔介质中流体的运动
◎流体－水、油、气
◎多孔介质－由骨架和空隙构成；地下岩土体
●地下水动力学－研究地下水在地下多孔介质空间中运动的规律及其应用的科学
●广义：研究地下水在多孔介质中的运动规律及应用
●狭义：研究饱水带地下水水头分布规律，对含水层进行定量评价，为地下水的利用与防治提供依据。
地下水概论
包气带
地表以下到地下水面之上，岩石中的空隙未被重力水所充满
饱水带
岩石空隙被水完全充满→是二相介质（固相+液相水）空隙中水的存在形式：
①重力水②结合水
饱水带中重力水：连续分布（孔隙是连通）→传递压力→在水头差作用下，地下水（空隙中的水）可以连续运动。
地下开挖，坑道，巷道，基坑，打井在此带均有重力水涌出来！
潜水：
地表以下，第一个具有自由表面的稳定含水层中的重力水
自由表面—即没有隔水层限制，与大气直接相通，除大气压强外不受其它力。
稳定含水层—指具有一定的空间连续性（范围）以示区分上层滞水
潜水含水层——赋存潜水的岩层
房屋建筑时的基坑排水，大堤堤角处的散浸渗漏（潜水）。
水文 地质 供水水文地质
绪论供水水文地质学是研究地下水资源作为供水水源的应用科学。
拟解决的主要问题：1、何处有可供利用的地下水资源？2、已发现的地下水资源水质如何？水量有多少？3、如何使有限的地下水资源发挥最大的效益，并减少负环境效应？地下水：埋藏在地表以下岩石空隙中的水。
地下水作为供水水源的优点（1）一般不需净化处理；（2）不易受地表污染；（3）水温较低且恒定；（4）输水管道较短，构筑物较简单，基建费用低，占地面积小；（5）分布广，供水能力较稳定。
（6）可以“以丰补欠”，提高水资源的利用率。
供水水文地质主要包括地下水资源的寻找和勘探、地下水资源评价、地下水资源开采及地下水资源的保护和管理四方面的内容，简述如下：1、地下水资源的寻找和勘探（供水水文地质勘察）研究目的：确定哪里有可供开采利用的地下水。
研究内容：地下水资源的形成条件；利用各种技术手段查明其埋藏、分布和运动规律、圏出地下水富集地段，为进一步评价和开采提供资料。
2、地下水资源评价研究目的：评价供水水源的质和量。
研究内容：水质评价和水量评价。
3、地下水资源开采研究目的：通过技术经济合理的取水构筑物把地下水开采出来，以满足各种用水的需要。
研究内容：水源地的选择、取水方法的选择、取水构筑物的布置以及提高取水构筑物出水能力等。
4、地下水资源的保护和管理研究目的：使有限的地下水资源发挥最大的效益。
研究内容：地下水开采过程中的地下水资源质和量的变化及负环境效应。
第一章1、通过地震波在地球内部传播速度的变化，发现在地球内部存在两个明显的分界面，即莫霍面和古登堡面___，它们把地球分为三个圈层，即地壳、地幔和地核。
2、名词解释：硅铝层：大陆地壳上层平均成分相当于花岗岩类岩石，主要为富硅铝的硅酸盐矿物所组成，常称为硅铝层硅镁层：大陆地壳下层和大洋地壳平均成分相当于玄武类岩石，主要为富硅镁的硅酸盐矿物所组成，常称为硅镁层。
岩石圈：软流圈以上的地幔与地壳均由坚硬的岩石组成，二者统称为岩石圈。
自然科学水文地质学供水水文地质勘察
➢ 水质分析资料——以表格形式反映水质分析的记录 和结果，包括取样日期、取样地点、分析日期、主
要物理性质、主要阳离子含量、干凅残余物、总硬 度、暂时硬度、pH值、游离CO2-2、化学类型。
供水水文地质勘察报告——阅读要点
➢ 勘察的阶段、范围、任务、目的、内容等与设计是 否相符。
➢ 勘察的方法、工作量是否合理且符合规范要求。 ➢ 勘察的资料和成果的水平、可信度。 ➢ 是否查明勘察区的地质、水文地质条件。
供水水文地质勘察的阶段 ➢ 初步勘察阶段。 主要任务是选取与圈定地下供水水源地。在查明区域水 文地质条件基础上，对可利用的地下水源进行初步的水 质与水量评价，以确定拟建的地下供水水源地，并为详 细勘察和取水工程初步设计提供初步的水文地质资料。 ➢ 详细勘察阶段。 主要任务是对拟建的地下供水水源地进行详细的水质与 水量评价且充分获得取水构筑物附近范围的水文地质资 料，并理定最佳的开采方案，为给水工程施工图设计提 供必要的水文地质资料。
➢ 井中动水位、出水量均稳定后的抽水阶段称为稳定延 续时间。有一段稳定延续时间是保证试验质量的重要 因素，由于井中动水位、出水量均稳定后至下降漏斗 完全稳定还需要一定时间——稳定延续时间。
抽水试验的技术要求——稳定流抽水试验
➢ 必需在试验之前测定天然水位。从井中连续观测三 次的数据均相同、或4h内相差不过2cm时，才可认 为是天然水位。
➢ 对于地质与地理、气象、植被、人文条件部分，阅 读的重点在于地形、地貌、岩石、地层、构造、地 表水、降水、气温、植被、工程活动等对地下水的 形成、类型、储存、分布、埋藏、径流、物化性质 的影响方面。
供水水文地质勘察报告——阅读要点
➢ 对于地下水的水质、水量、评价部分，阅读的重点在 于所用的公式是否正确、水文地质参数是否准确、主 要数据来源是否可靠且是否试验测定、地下水补给源 与补给条件是否查明、是否考虑由于地下水开采而可 能引发新的环境问题、不良地质现象。
要物理性质、主要阳离子含量、干凅残余物、总硬 度、暂时硬度、pH值、游离CO2-2、化学类型。
供水水文地质勘察报告——阅读要点
➢ 勘察的阶段、范围、任务、目的、内容等与设计是 否相符。
➢ 勘察的方法、工作量是否合理且符合规范要求。 ➢ 勘察的资料和成果的水平、可信度。 ➢ 是否查明勘察区的地质、水文地质条件。
供水水文地质勘察的阶段 ➢ 初步勘察阶段。 主要任务是选取与圈定地下供水水源地。在查明区域水 文地质条件基础上，对可利用的地下水源进行初步的水 质与水量评价，以确定拟建的地下供水水源地，并为详 细勘察和取水工程初步设计提供初步的水文地质资料。 ➢ 详细勘察阶段。 主要任务是对拟建的地下供水水源地进行详细的水质与 水量评价且充分获得取水构筑物附近范围的水文地质资 料，并理定最佳的开采方案，为给水工程施工图设计提 供必要的水文地质资料。
➢ 井中动水位、出水量均稳定后的抽水阶段称为稳定延 续时间。有一段稳定延续时间是保证试验质量的重要 因素，由于井中动水位、出水量均稳定后至下降漏斗 完全稳定还需要一定时间——稳定延续时间。
抽水试验的技术要求——稳定流抽水试验
➢ 必需在试验之前测定天然水位。从井中连续观测三 次的数据均相同、或4h内相差不过2cm时，才可认 为是天然水位。
➢ 对于地质与地理、气象、植被、人文条件部分，阅 读的重点在于地形、地貌、岩石、地层、构造、地 表水、降水、气温、植被、工程活动等对地下水的 形成、类型、储存、分布、埋藏、径流、物化性质 的影响方面。
供水水文地质勘察报告——阅读要点
➢ 对于地下水的水质、水量、评价部分，阅读的重点在 于所用的公式是否正确、水文地质参数是否准确、主 要数据来源是否可靠且是否试验测定、地下水补给源 与补给条件是否查明、是否考虑由于地下水开采而可 能引发新的环境问题、不良地质现象。
